電壓轉pwm模組 (0-10v)

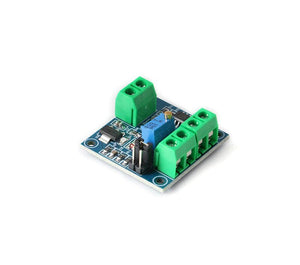

0-5V/0-10V 電壓轉PWM模塊

模塊工作電壓：DC 5V-12V

輸出PWM頻率：約50KHZ

輸出PWM幅值：5V

轉換範圍：0-5V / 0-10V

電壓轉換率：0%-100%

允許誤差：1%-3%

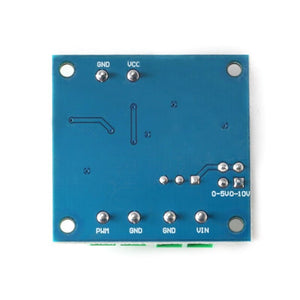

VCC：工作電源5V-12V。

GND：電線接地端

VIN：輸入電壓0-10V

GND：輸入信號負端。

GND：輸出 PWM 地。

PWM：輸出PWM

工作電壓接VCC和GND，不要接反，以免損壞板子和器件，在VIN端接一個可控電壓，電壓範圍分為0-5V和0-10V兩種根據選擇的模式調節電位器可以控制精度，通過調節電壓可以調節佔空比。
