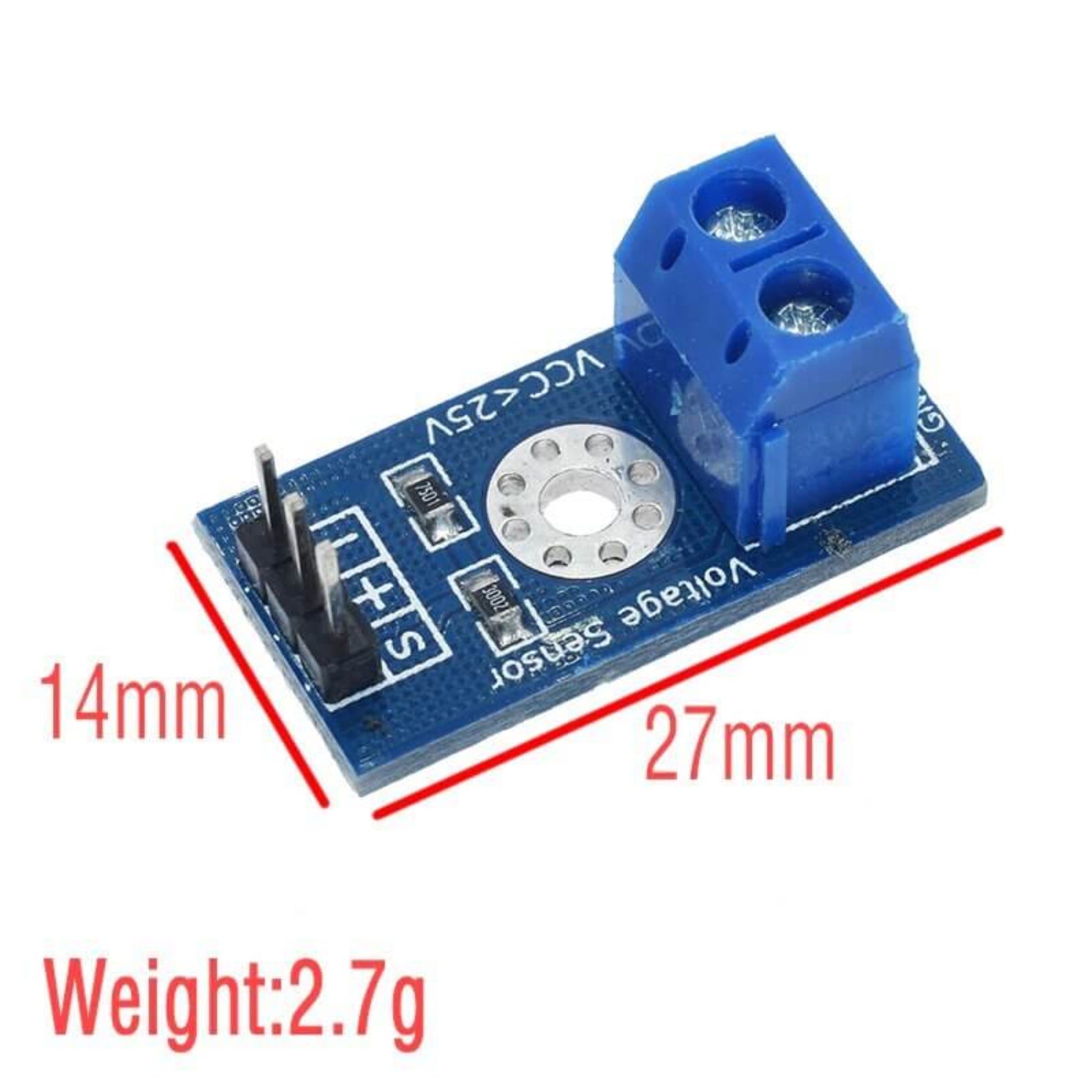

  • Voltage sensor module measuring 27mm x 14mm, lightweight at 2.7g, ideal for Arduino projects.

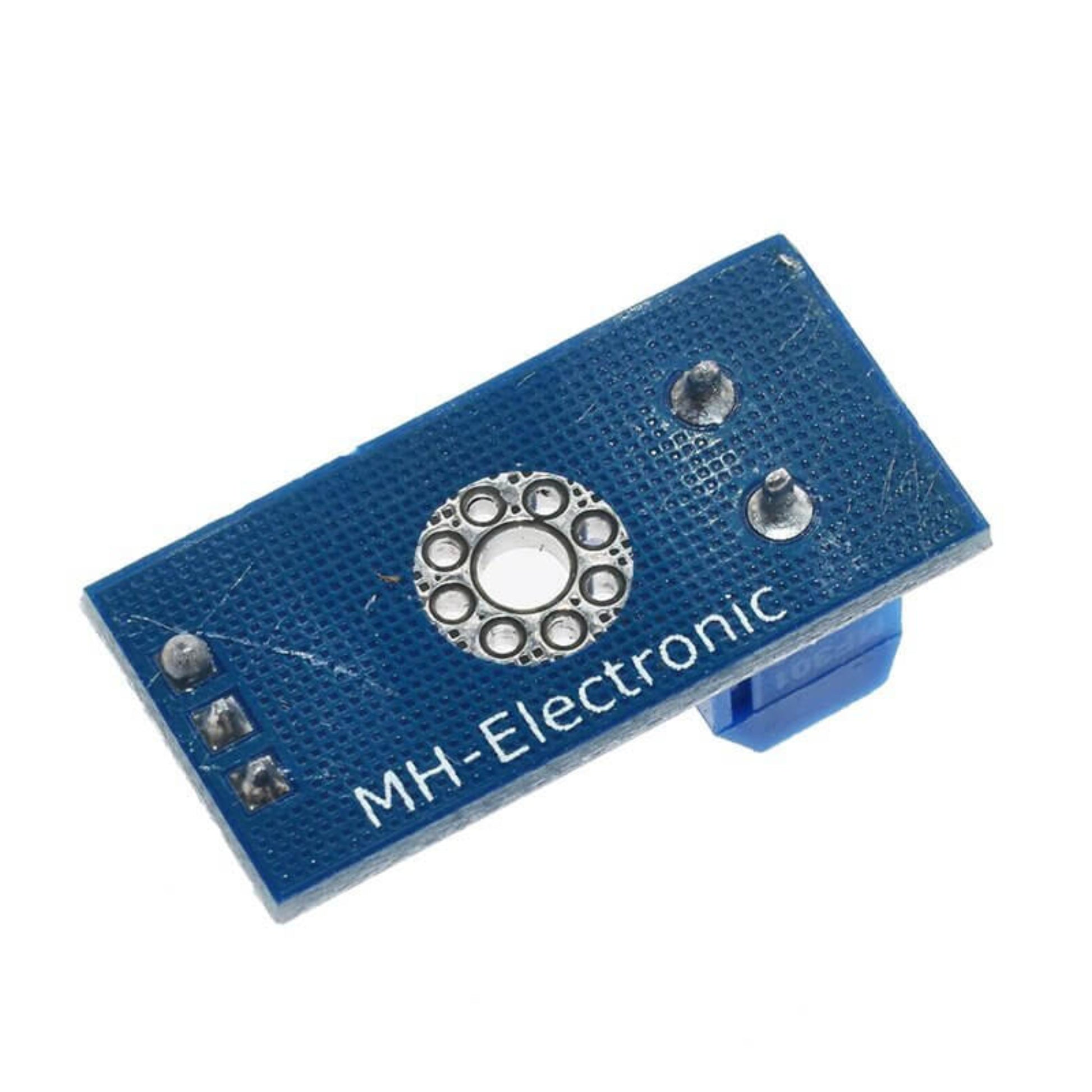

  • Voltage Sensor Module for Arduino, DC 0.02V to 25V voltage detection circuit board.

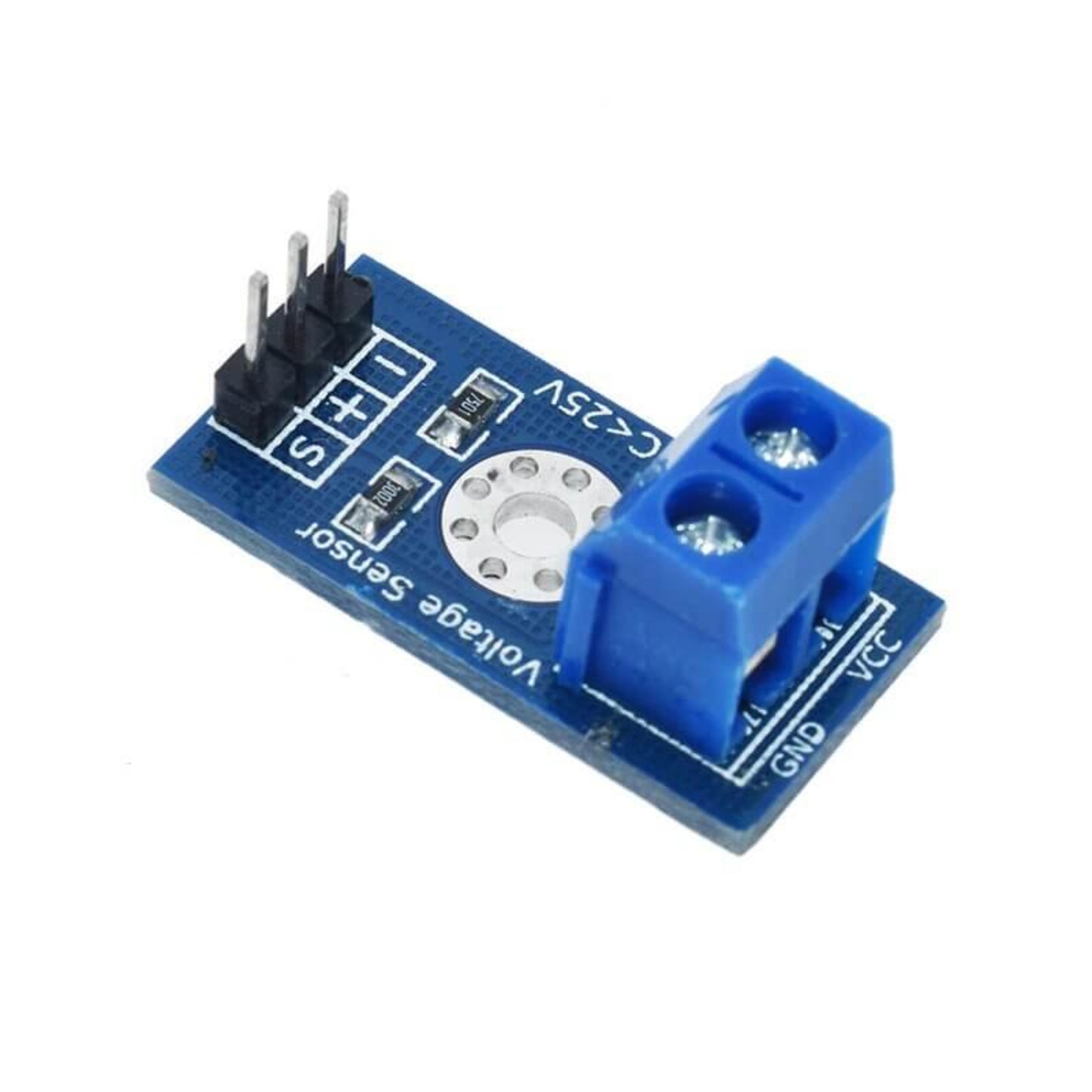

  • Voltage Sensor Module for Arduino, detects 0.02V to 25V, input voltage reduced 5 times for precise measurements.
1 4
12 sales

DC 0-25V 電壓感測器模組 (電阻分壓式) 適用於 Arduino

DC 0-25V 電壓感測器模組 (電阻分壓式) 適用於 Arduino

HK$10.00
HK$10.00
銷售 售罄
運費將在結帳時計算。

🔋 【DC 0-25V 高精度電壓感測器模組】

這款電壓檢測模組基於電阻分壓原理設計，能將高達 25V 的輸入電壓按比例縮小，使其能夠安全地連接到像 Arduino 這樣的微控制器類比輸入引腳，進行精確的電壓監測。它是電池電量監測、電源專案和電子實驗的理想選擇。

✨ 核心特點

  • 分壓設計： 採用電阻分壓原理，將輸入電壓按 5:1 比例縮小。
  • 寬電壓範圍： 支援 DC 0V 至 25V 的電壓輸入範圍。
  • 高解析度： 在 5V 系統下，類比解析度高達 0.00489V。
  • 安全兼容： 可配合 5V 或 3.3V 單片機系統使用 (需注意最高輸入電壓限制)。

📋 產品規格 (參數)

參數項目 詳細數值 備註
電壓輸入範圍 DC 0V - 25V 實際可偵測範圍請參閱下一項。
電壓檢測範圍 DC 0.02445V - 25V 最低可檢測電壓約為 0.02445V。
類比解析度 0.00489V 基於 5V 系統 (5V / 1023)。
電壓分壓比例 5:1

🔌 接線教學 (Wiring)

介面 連接方式 說明
DC 輸入介面 (外部電源) 正極接 VCC，負極接 GND 連接您要測量的 DC 電壓源 (0-25V)。
輸出介面 (單片機) "+" 接 5V/3.3V (電源) 連接到 Arduino 或單片機的電源引腳。
輸出介面 (單片機) "-" 接 GND (地線) 連接到 Arduino 或單片機的公共地線。
輸出介面 (單片機) "s" 接 Arduino 的 AD 引腳 連接到 Arduino 的類比輸入引腳 (如 A0, A1 等)。
