IC卡感應模塊 MFRC-522 RC522 RFID射頻

【RC522晶片簡介】

MF RC522是應用於13.56MHz非接觸式通信中高集成度的讀寫卡晶片，是NXP公司針對“三表”應用推出的一款低電壓、低成本、體積小的非接觸式讀寫卡晶片，是智慧儀表和便攜式手持設備研發的較好選擇。 MF RC522利用了先進的調制和解調概念，完全集成了在13.56MHz下所有類型的被動非接觸式通信方式和協議。支援14443A相容應答器信號。數字部分處理ISO14443A幀和錯誤檢測。此外，還支援快速CRYPTO1加密演算法，用語驗證MIFARE系列產品。MFRC522支援MIFARE系列更高速的非接觸式通信，雙向數據傳輸速率高達424kbit/s。 作為13.56MHz高集成度讀寫卡系列晶片家族的新成員，MF RC522與MF RC500和MF RC530有不少相似之處，同時也具備許多特點和差異。它與主機間通信採用SPI模式，有利於減少連線，縮小PCB板體積，降低成本。

【RFID模塊簡介】

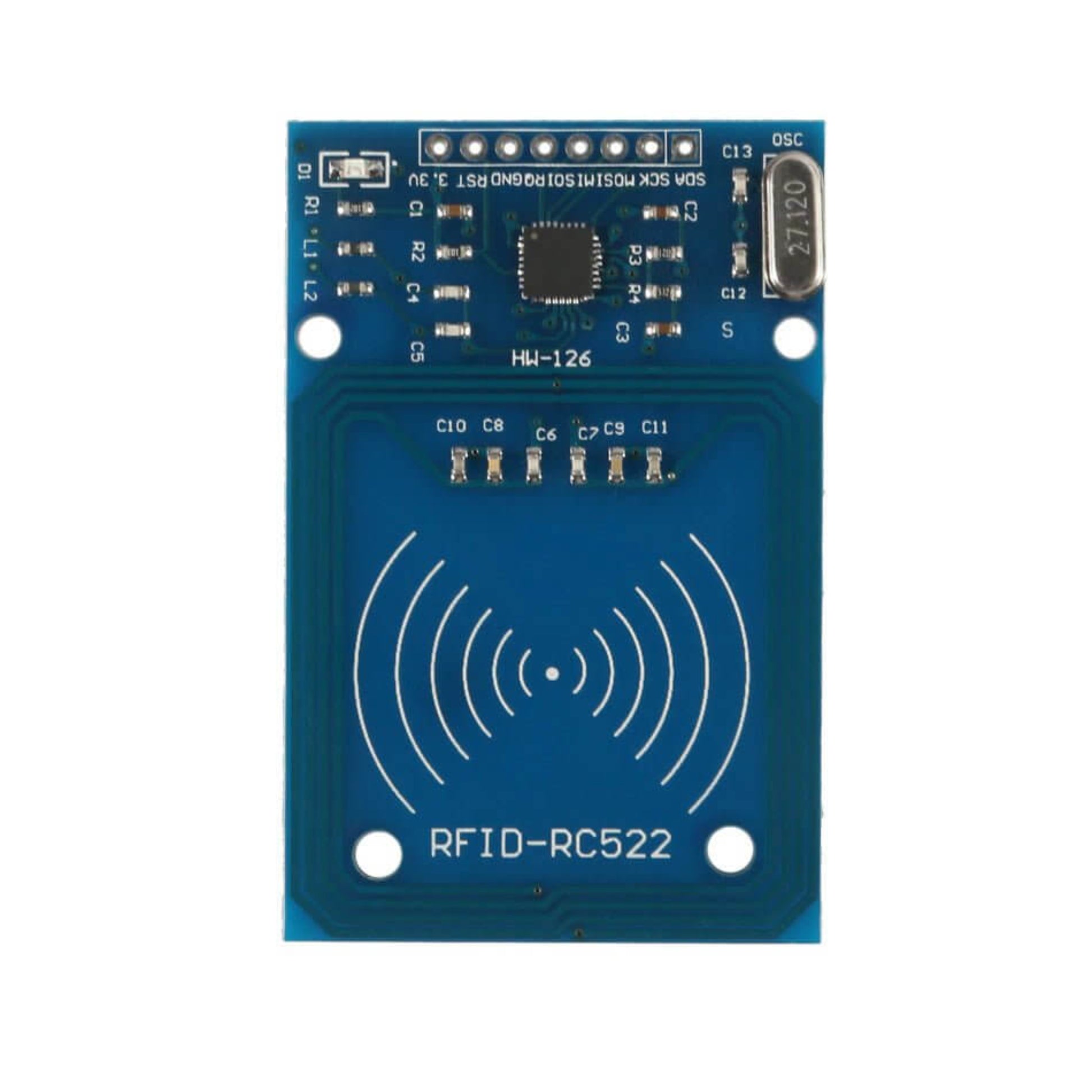

MF522-AN模塊採用Philips MFRC522原裝晶片設計讀卡電路，使用方便，成本低廉，適用於設備開發、讀卡器開發等高級應用的用戶、需要進行射頻卡終端設計/生產的用戶。本模塊可直接裝入各種讀卡器模具。模塊採用電壓為3.3V,通過SPI介面簡單的幾條線就可以直接與用戶任何CPU主機板相連接通信,可以保證模塊穩定可靠的工作、讀卡距離遠；

【特點】

工作電流：13—26mA/直流3.3V

空閑電流：10-13mA/直流3.3V

休眠電流：<80uA

峰值電流：<30mA

工作頻率：13.56MHz

支持的卡類型：mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire

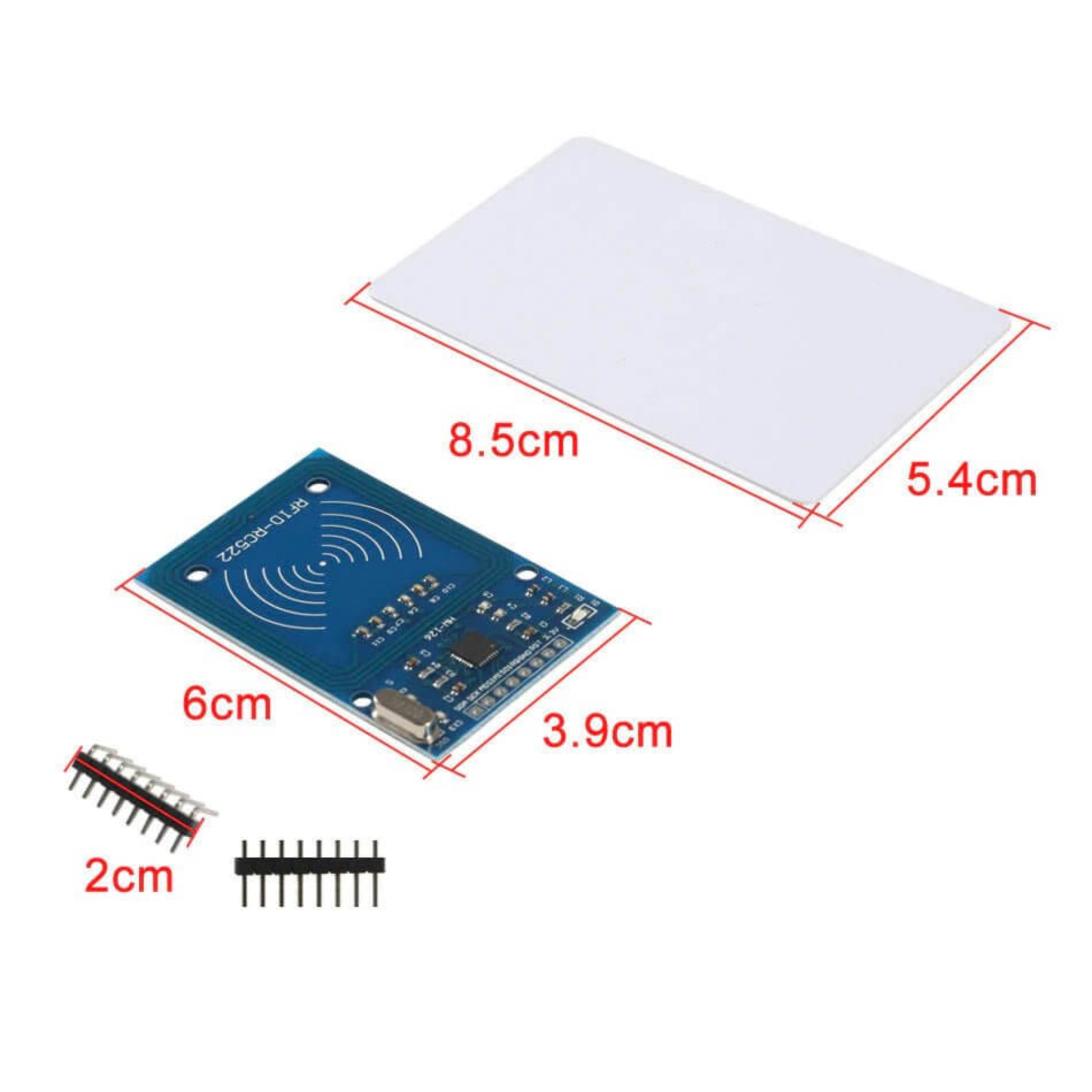

產品物理特性：尺寸：40mm×60mm

環境工作溫度：攝氏-20—80度

環境儲存溫度：攝氏-40—85度

環境相對濕度：相對濕度5%—95%

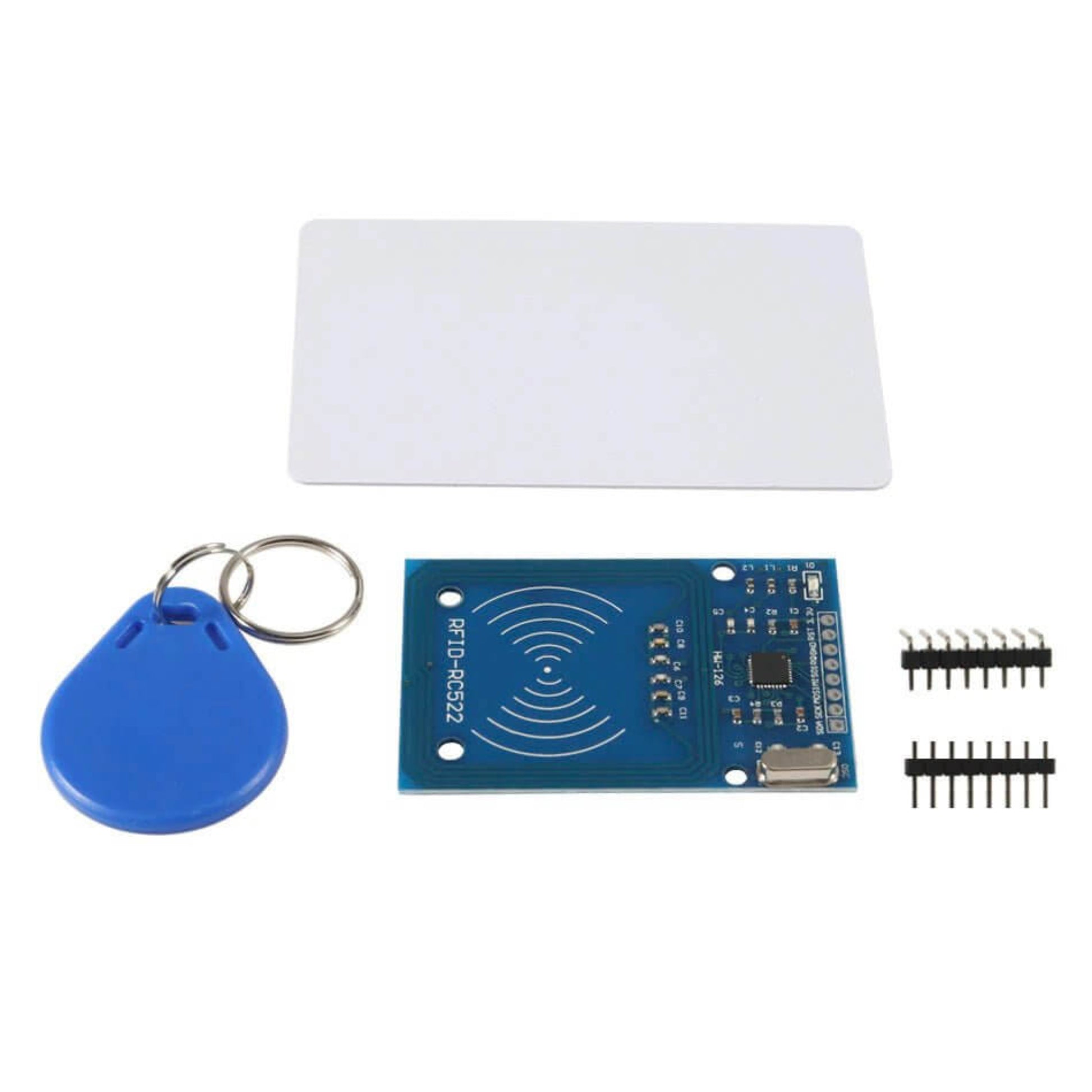

套裝包括

1、RFID-RC522模組一個；

2、標准S50空白卡一張；

3、S50異形卡一個（如圖所示的鑰匙扣形狀）；

4、直排、彎排插針各一條；
