MH‑RD 雨滴感測模組 3.3–5V 雨量 / 水滴偵測器 Arduino

MH‑RD 雨滴感測模組由一塊採用 FR‑04 雙面基板及鍍鎳處理的雨滴感測板，加上一塊 LM393 比較器控制小板組成，可偵測雨水或水滴在感測板上的情況。 模組同時提供數位 DO 及類比 AO 輸出，適合用於天氣監測、智能灌溉、窗戶 / 雨棚自動收合等 Arduino／Raspberry Pi 專題。

產品特點

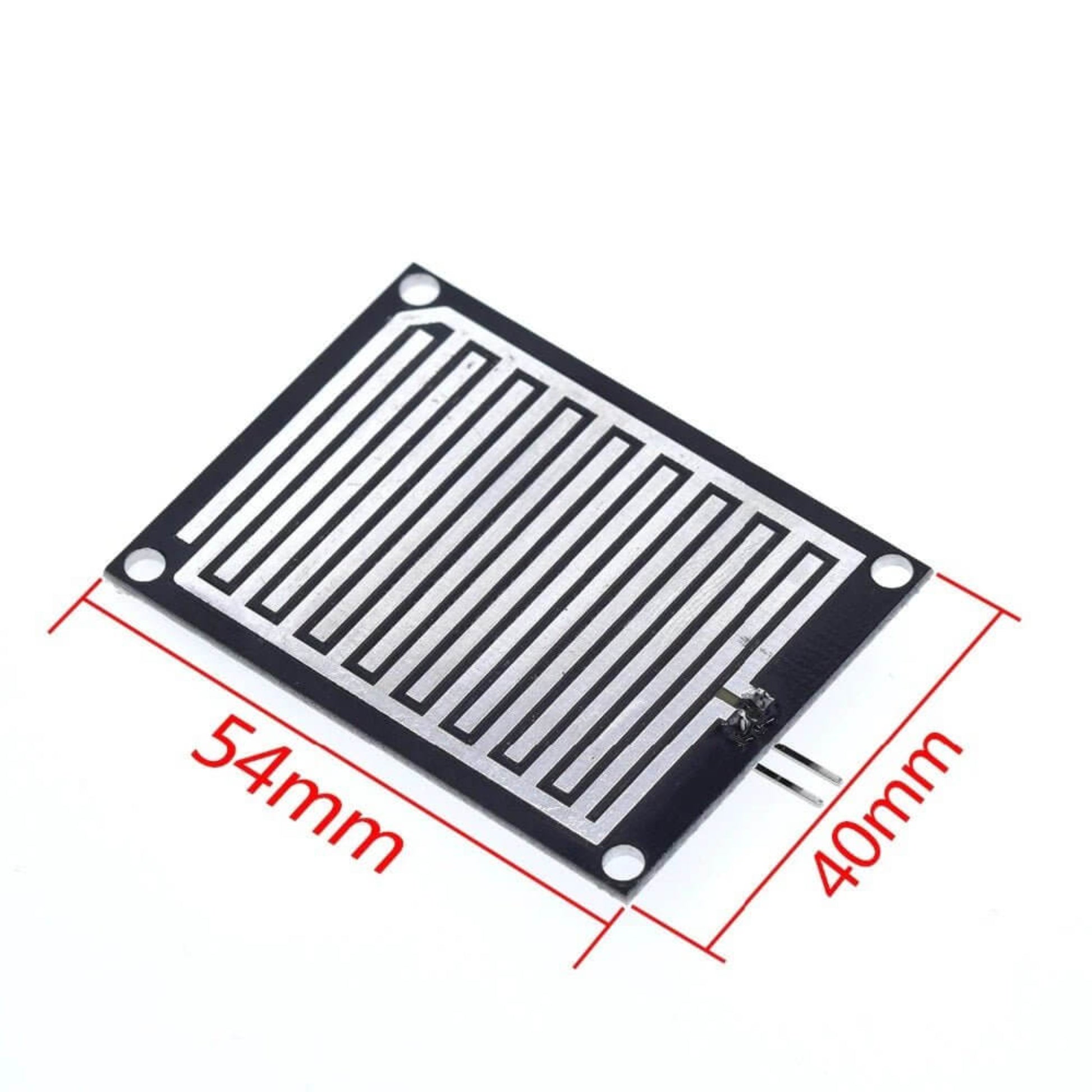

• 雨滴感測板尺寸約 54 × 40 mm，採用高品質 FR‑04 雙面基板及表面鍍鎳處理，具備優良導電性、抗氧化及耐用度高的特性。

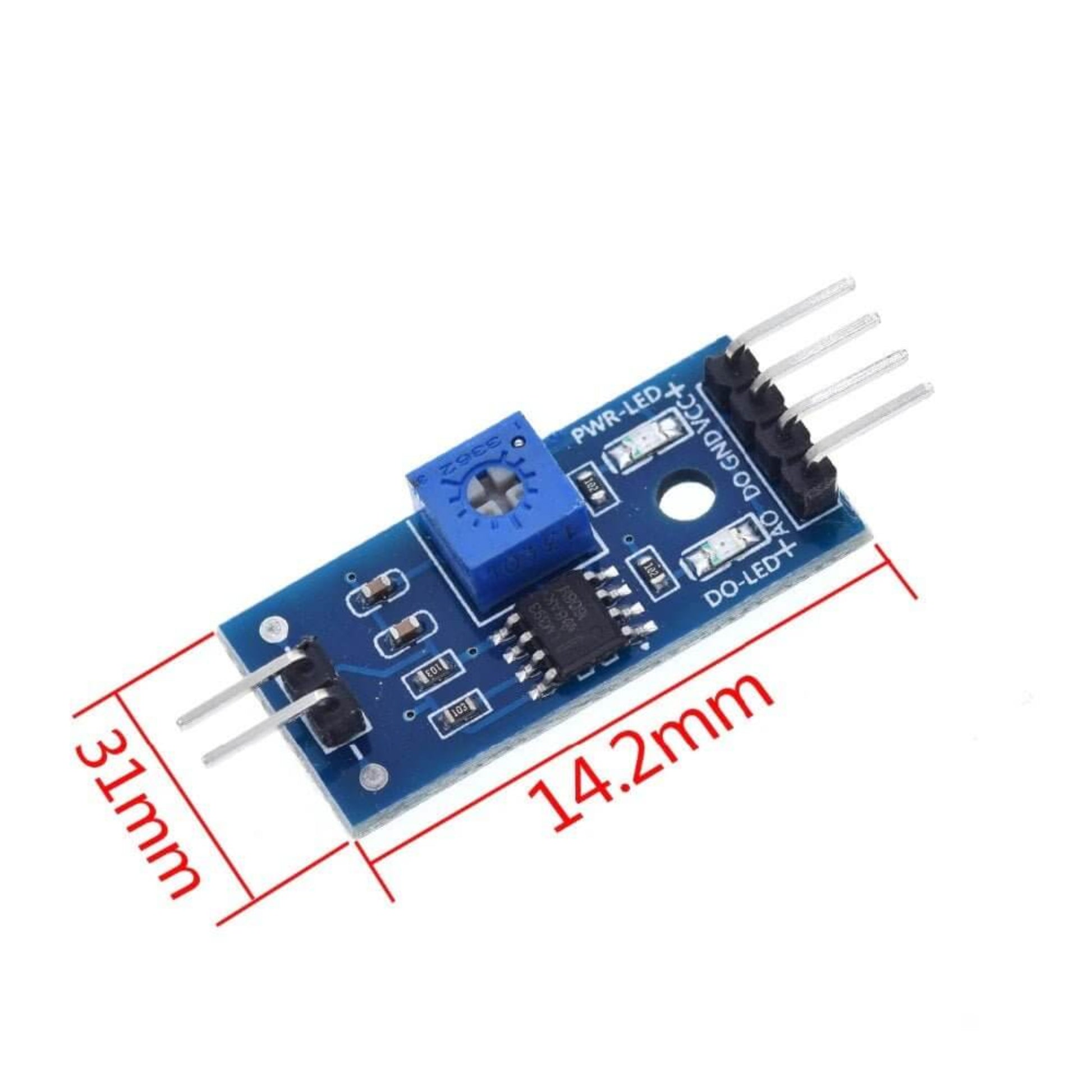

• 獨立控制小板尺寸約 31 × 14.2 mm，內建 LM393 寬電壓比較器，配備電源及輸出指示燈及可調式電位器，可微調感測靈敏度。
• 工作電壓 DC 3.3–5V，輸出驅動能力大於 15 mA，可直接配合 3.3V 或 5V 微控制器使用。
• 提供 DO 數位開關量輸出（0 / 1）及 AO 類比電壓輸出，可同時判斷是否下雨及估算雨量大小。
• 感測板及控制板均設有固定螺絲孔，方便安裝於戶外機箱或各類專題裝置內。

產品規格

• 感測板尺寸：約 54 mm（長）× 40 mm（闊）。
• 控制小板尺寸：約 31 mm（長）× 14.2 mm（闊）。
• 工作電壓：DC 3.3–5V。
• 輸出形式：DO TTL 數位輸出、AO 類比電壓輸出。
• 比較器晶片：LM393 寬電壓比較器。
• 最大輸出電流：> 15 mA。

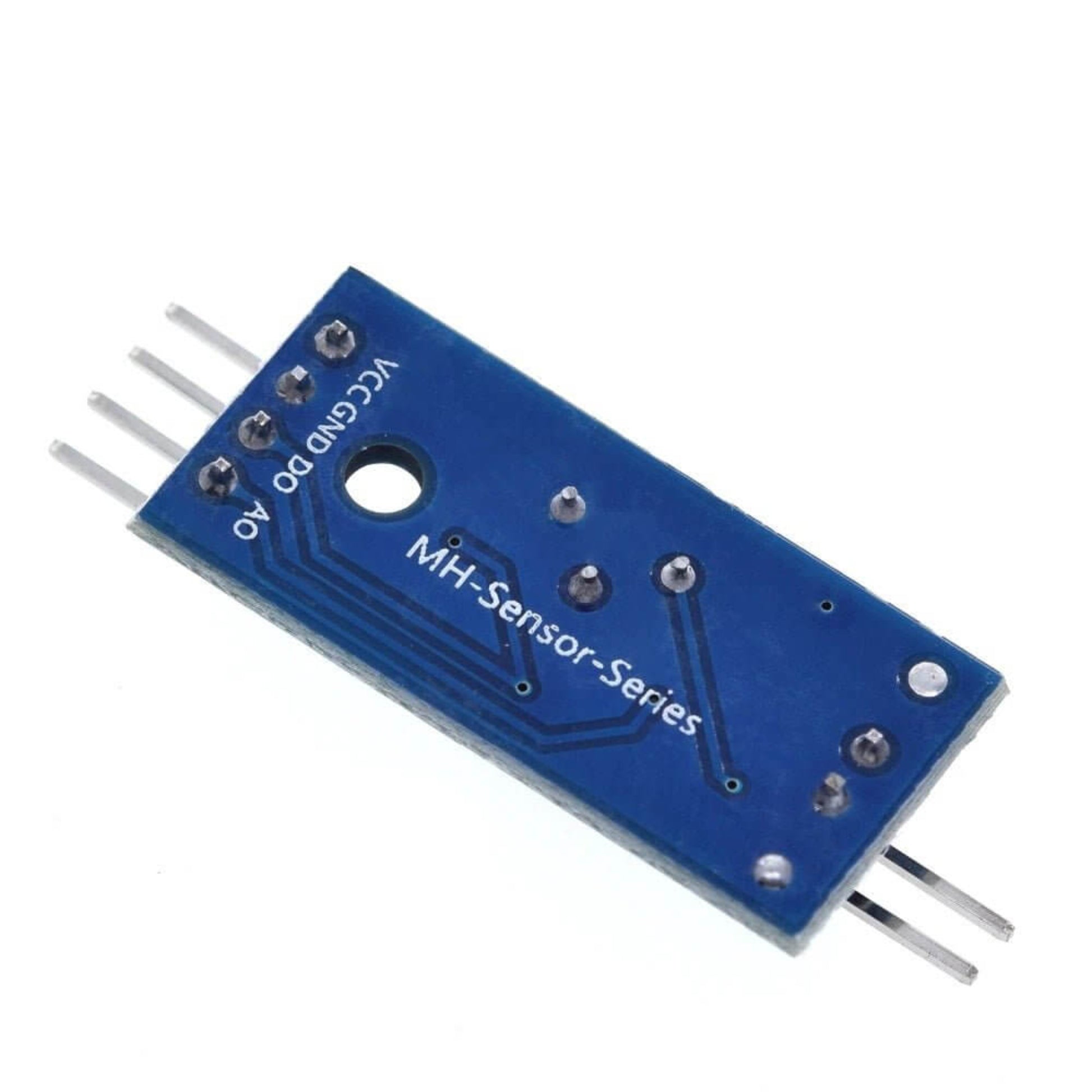

腳位說明及接線方式

• VCC：接電源正極（3.3–5V）。
• GND：接電源負極。
• DO：TTL 數位輸出，感測板乾燥時輸出高電平，有水滴達到設定門檻時輸出低電平，可接單片機數位輸入腳。
• AO：類比輸出，電壓會隨感測板濕潤程度改變，可接單片機 AD 腳讀取雨量變化。

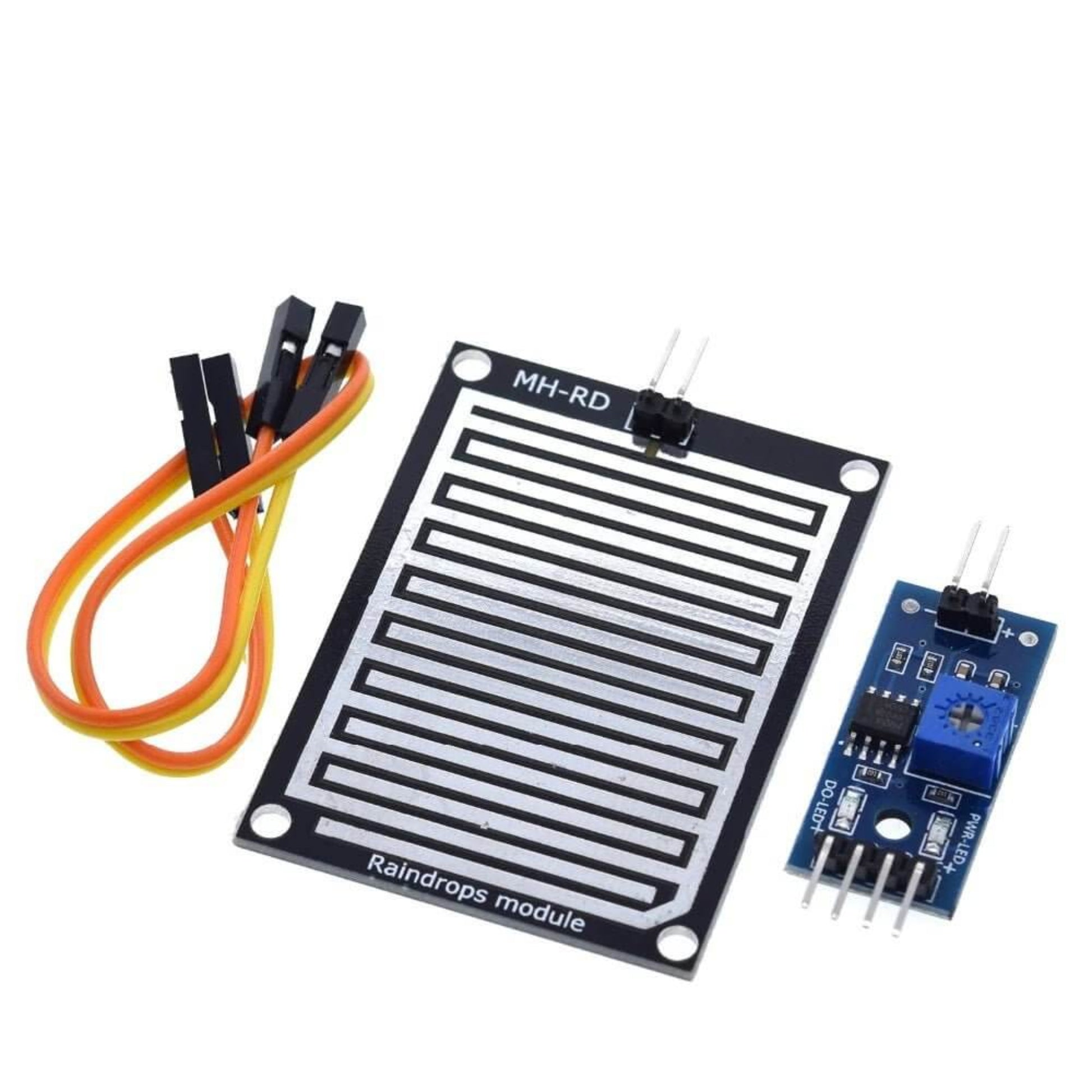

包裝內容

• 雨滴感測板 ×1（54 × 40 mm）。
• MH‑RD 控制小板 ×1（31 × 14.2 mm）。
• 2P 杜邦連接線 ×1 組。
