Name: PM 氣動隔板直通快插接頭 | 穿板走線專用 (4mm-10mm)
Brand: Sun Cheong Computer Company Limited
SKU: 21PS001861
Price: 9.0 HKD
Availability: InStock

產品簡介

機箱穿板走線必備！PM 氣動隔板直通接頭專為 4mm 至 10mm 外徑的 PU/尼龍氣喉而設。配備雙鎖緊螺母，讓您輕鬆將氣喉穩固地穿過金屬機箱或亞加力膠板。兩端採用快插式 (Push-to-Connect) 設計，一秒極速接駁。主體採用不鏽鐵鍍珍珠鎳工藝，內置雙層防漏密封圈，最高耐壓 1.0 MPa。唔肯定條氣喉係幾多 mm？新昌電腦 (Sun Cheong Computer)紮根深水埗 20 多年，實體店備有大量現貨。歡迎帶同您的氣喉親臨門市，我們提供即場量度及配對服務，確保 100% 啱插！

主要功能

專利穿板設計： 附帶雙鎖緊螺母，完美解決氣喉穿過金屬板、木板或亞加力膠板的固定難題。
一秒快插接駁： 兩端均內置高強度卡簧，直接推入 4mm 至 10mm PU 氣喉即可鎖緊，免工具安裝。
雙層防漏密封： 內部雙層優質橡膠密封圈，確保 1.0 MPa 高壓下依然 100% 氣密不漏氣。
珍珠鎳防鏽處理： 不鏽鐵鍍珍珠鎳工藝，抗氧化防生鏽，無懼潮濕及惡劣工業環境。
免包士丁膠布： 氣密完全依靠快插接頭內部的密封圈，安裝過程乾淨俐落。

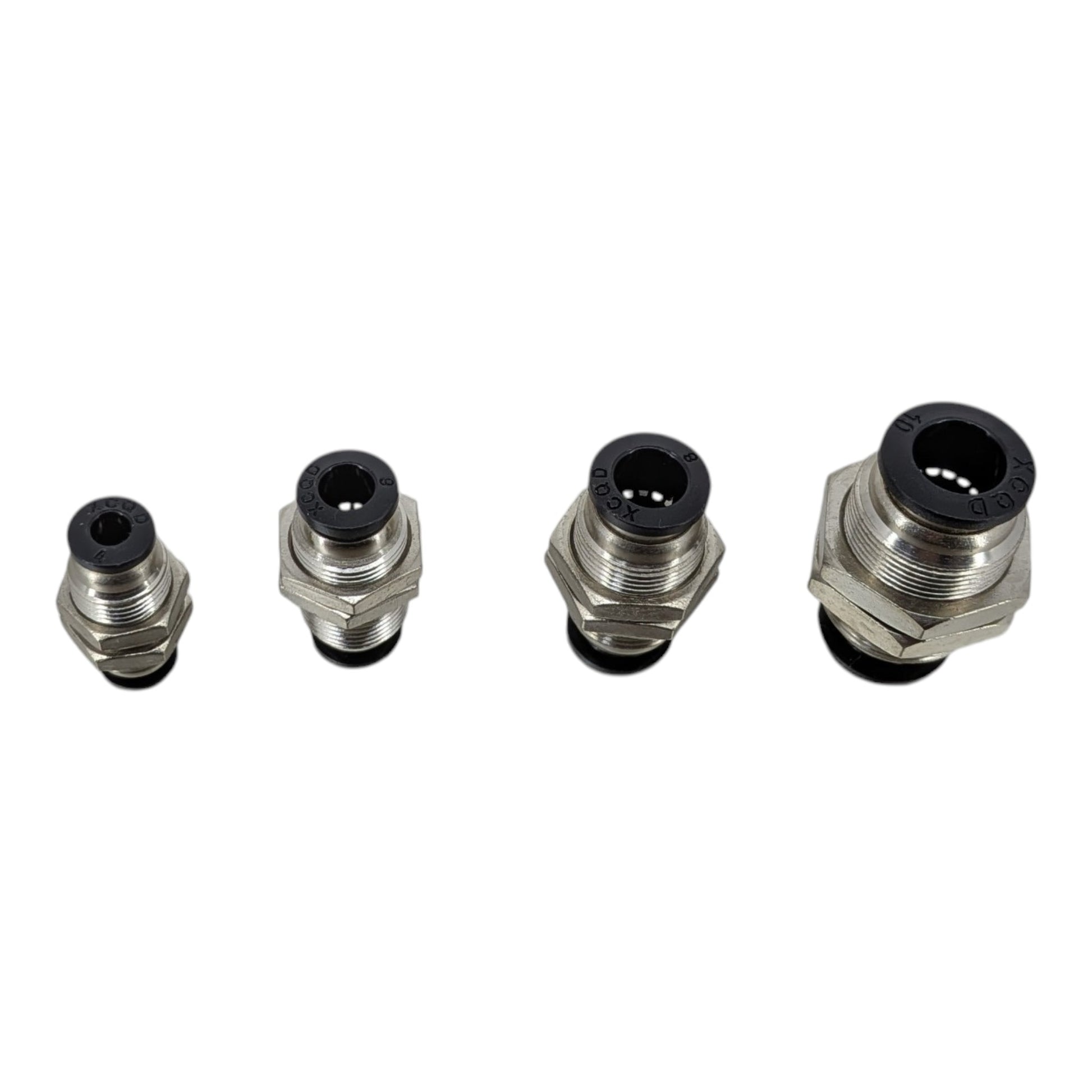

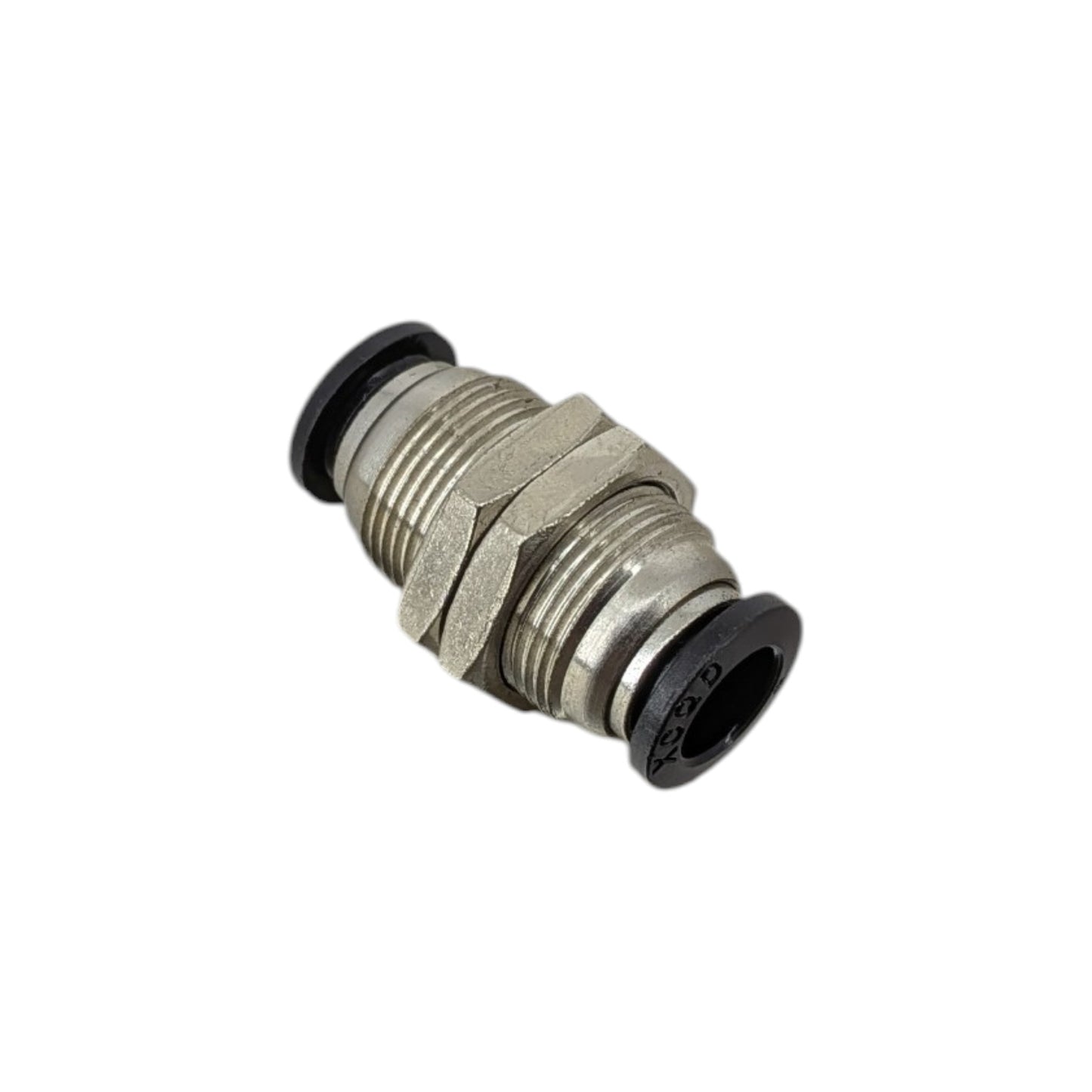

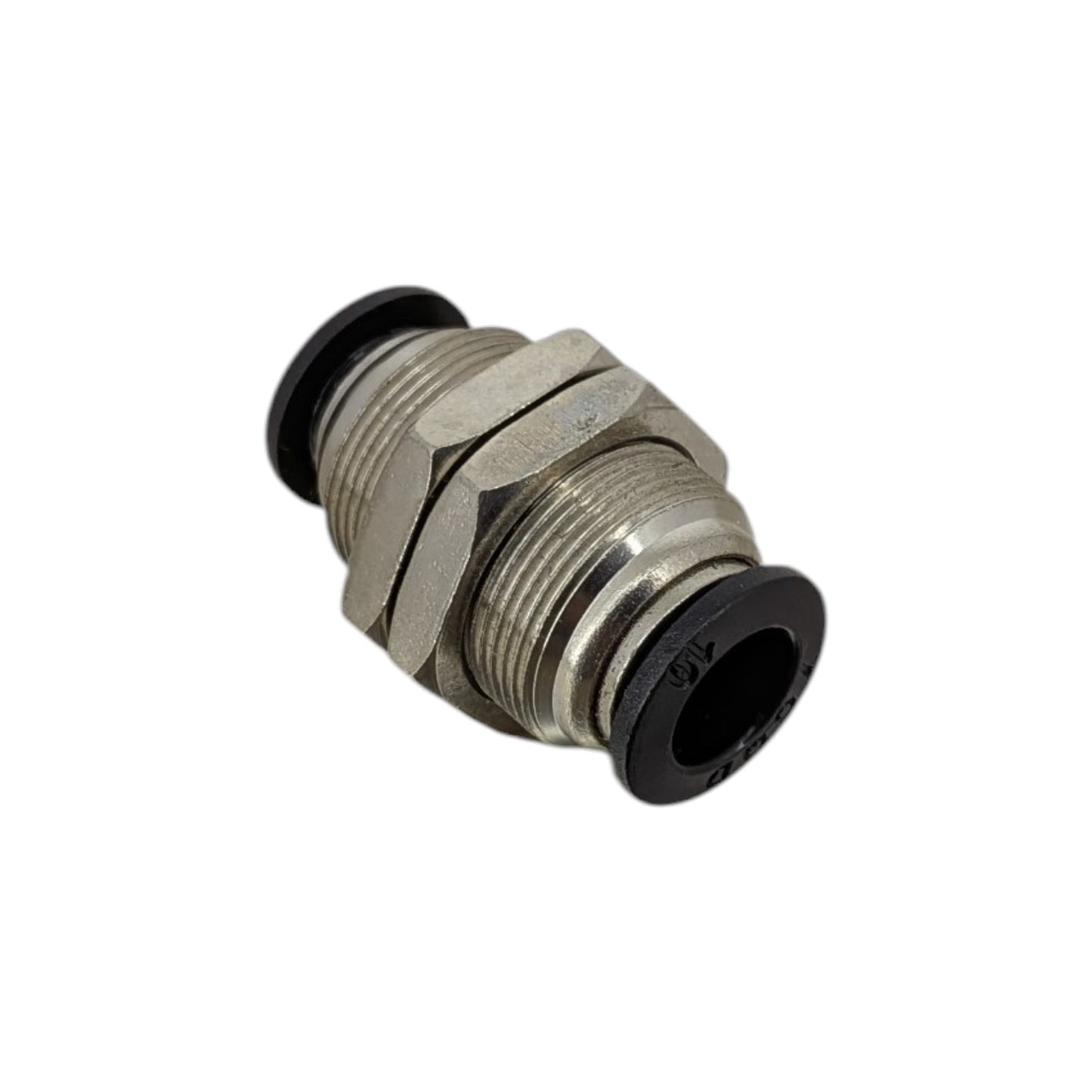

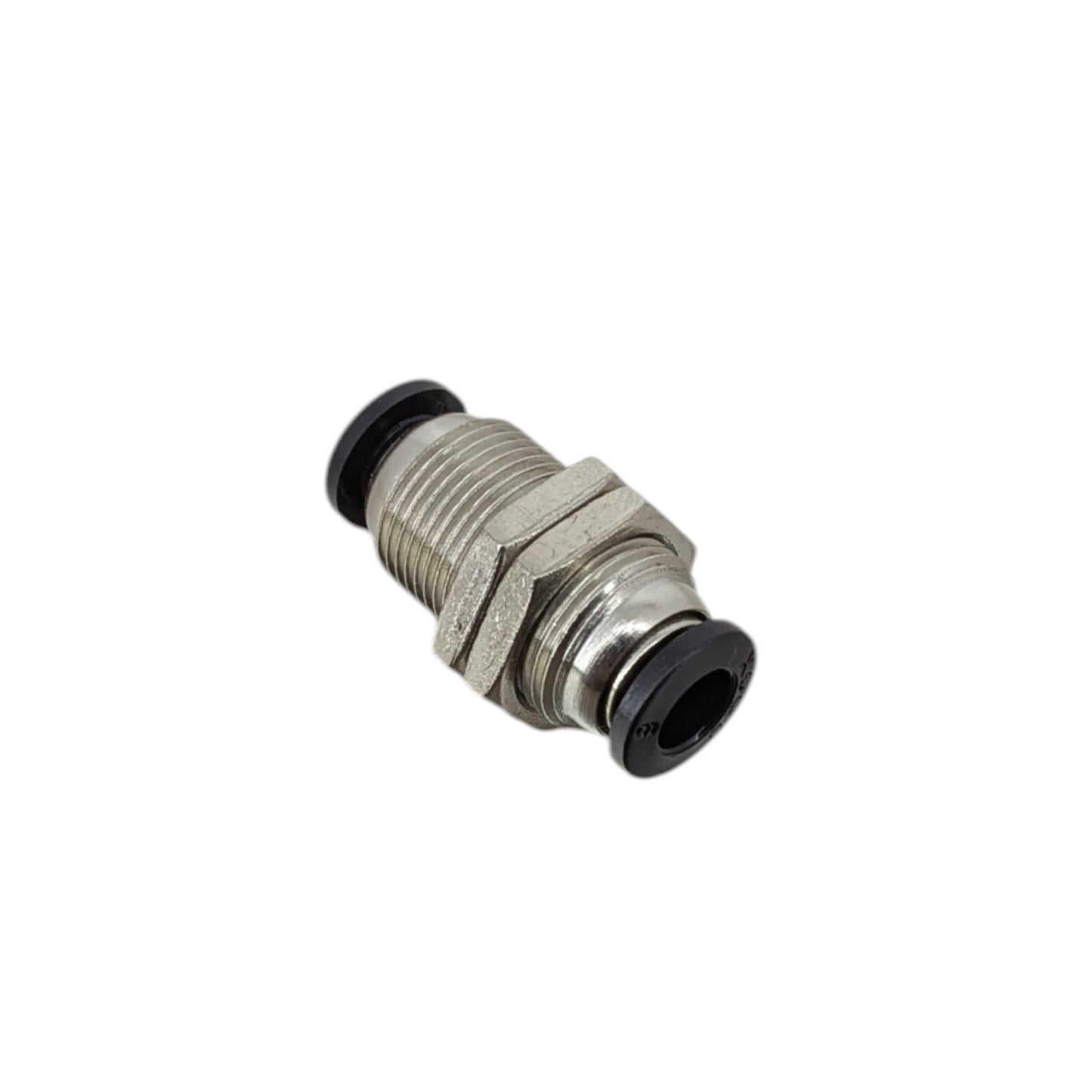

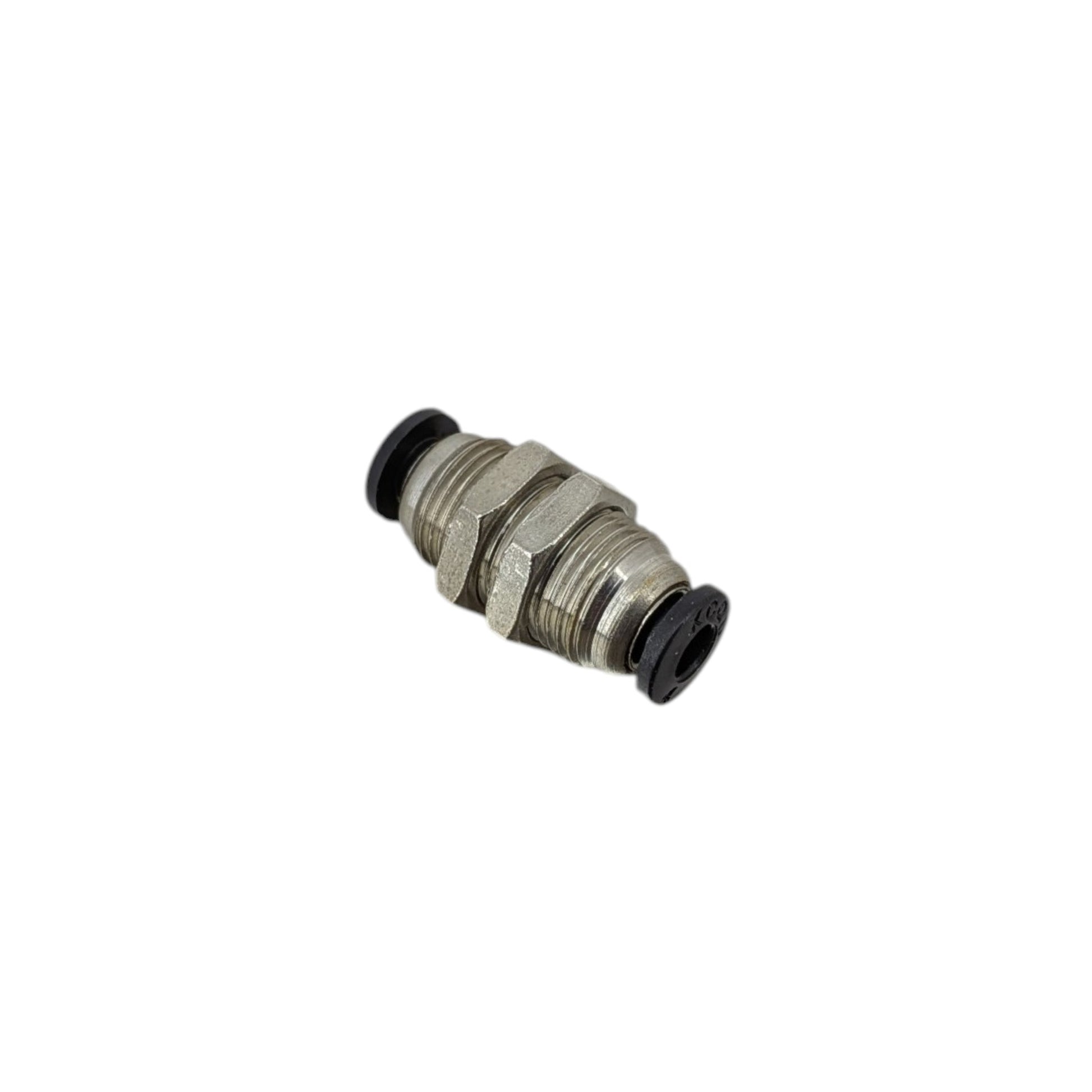

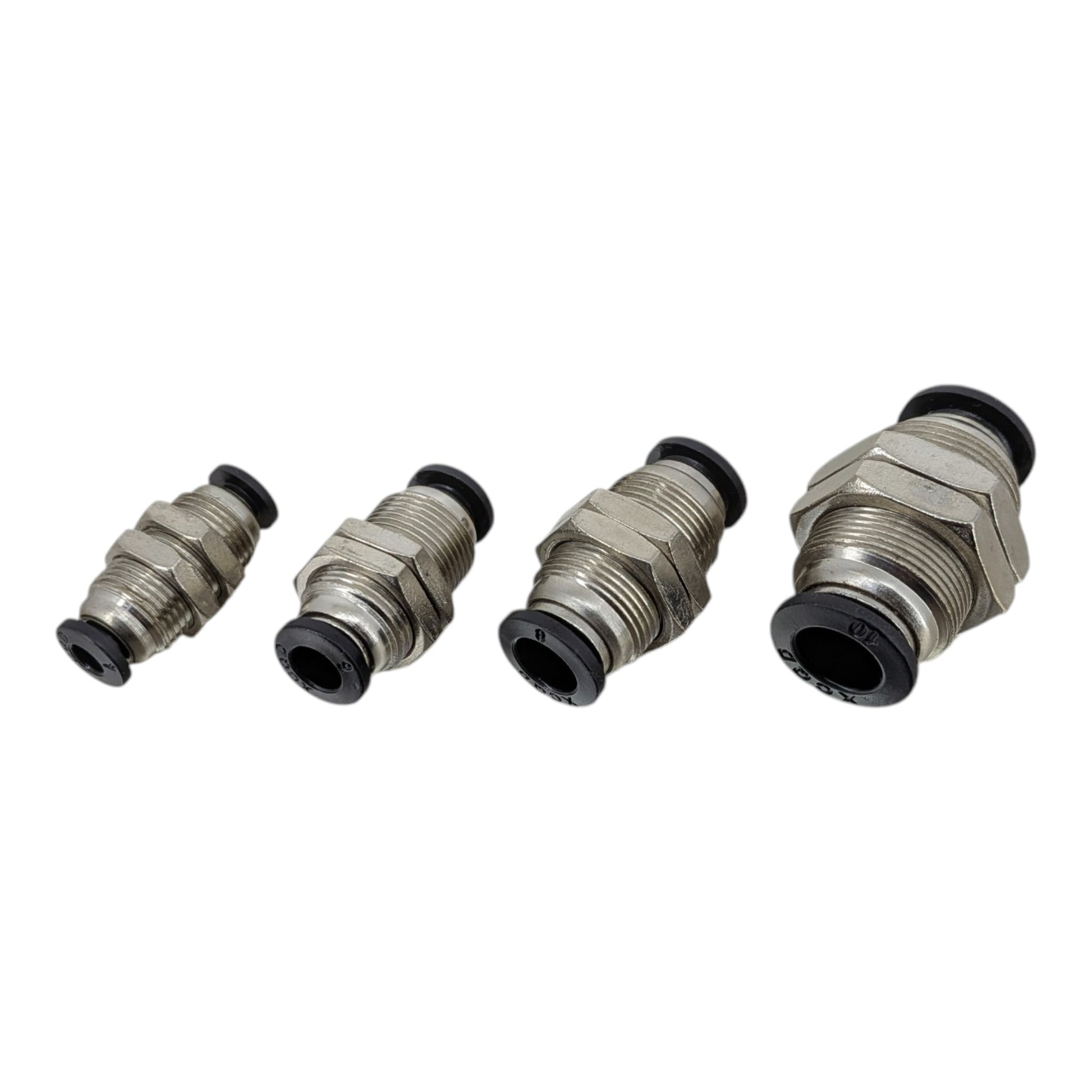

四款標準型號： 提供 PM4, PM6, PM8, PM10，全面對應不同粗幼的標準氣喉。

完整產品描述

完美解決機箱穿板走線難題

在組裝自動化控制箱、機械人外殼或自製水族箱時，如何將氣喉整齊、安全地穿過面板是一大難題。直接開孔穿過容易割破氣喉，導致慢性漏氣。PM 氣動隔板接頭 (Bulkhead Fitting) 完美解決這個痛點。它提供了一個堅固的過牆橋樑，利用中段的雙鎖緊螺母，您可以將接頭死死固定在面板上，即使在工廠重型機械的高頻震動下，走線依然穩固安全。

一秒快插自鎖，雙層密封防漏

時間就是金錢。這款隔板接頭兩端均配備了快插式接頭 (PTC)。您只需要將 PU 或尼龍氣喉用力推入黑色的釋放環，內部的卡簧就會自動咬緊氣喉。內部更採用了硬塑內芯及雙層密封圈設計，提供極致的防漏氣效能，最高可承受 1.0 MPa (約 145 PSI) 的強大氣壓。如需拔出，只需按下釋放環同時拔出氣喉即可，免工具操作。

珍珠鎳防鏽工藝，堅固耐用

拒絕使用容易生鏽卡死的劣質金屬！PM 接頭的主體採用了高強度的不鏽鐵製造，表面經過鍍珍珠鎳工藝處理。這種材質組合不僅外觀充滿金屬質感，更具備極佳的防鏽及耐磨損能力，即使在香港潮濕的環境或惡劣的工業車間下，依然長效耐用，不易損壞。

💡 新昌技術團隊實測/建議

「好多客問穿板接頭需唔需要包『士丁膠布』(水喉膠布)？答案係絕對唔需要！PM 接頭兩端都係快插設計，中間嘅螺絲牙純粹用嚟夾緊機箱面板，並唔涉及氣密。安裝時只需開啱孔徑，扭緊兩邊螺母即可。如果您正在改裝 3D 打印機或組裝自動化設備，但唔肯定要買 PM4、PM6、PM8 定 PM10，強烈建議您帶埋段氣喉落嚟深水埗門市！新昌電腦擁有 20 年豐富經驗，我哋會即場用電子卡尺幫您度清楚試插，包保買返去即刻用得！」

技術規格

規格項目	詳細資料
可選型號	PM4, PM6, PM8, PM10
適用氣喉外徑 (OD)	4mm / 6mm / 8mm / 10mm
接頭類型	氣動隔板直通快插接頭 (Panel Mount Union)
適用流體	壓縮空氣 (僅限氣動系統)
最高耐壓	1.0 MPa (10 kgf/cm² / 約 145 PSI)
運作溫度	0°C 至 60°C
適用氣喉材質	PU (聚氨酯) / 尼龍 (Nylon)
主體材質	不鏽鐵鍍珍珠鎳
內部結構	硬塑內芯 + 雙層防漏密封圈

送貨方式

Local delivery within Hong Kong and in-store pickup.
Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.
Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).
Estimated delivery time: 1–3 business days after dispatch (Hong Kong).
In-store pickup details (location and time) will be confirmed by email or phone message.
Delivery times are estimates and may be affected by weather or unforeseen circumstances.

常見問題

安裝這款隔板接頭時，中間的螺絲牙需要防水膠布嗎？不需要。中間的螺絲牙純粹是配合螺母用來將接頭夾緊在機箱面板上的，並不涉及氣體密封。氣體的密封是依靠兩端快插接口內部的雙層 O-ring 完成的，因此完全不需要使用防水膠布。
點樣量度我需要買 PM4, 6, 8 還是 10？氣動快插接頭是根據氣喉的「外徑 (Outer Diameter)」來分類的。請使用卡尺或精確的直尺，量度您現有 PU 氣喉的外部闊度。如果外徑是 6mm，您就需要購買 PM6。
如果氣喉漏氣或者拔不出來應該怎樣處理？首先，必須確保系統已經完全排氣減壓。拔不出來通常是因為沒有正確按下釋放環。請將黑色的塑膠釋放環用力向金屬接頭方向壓平，然後同時拔出氣喉。如果發現漏氣，通常是因為氣喉末端剪得不平整或被刮花，只需用專用剪喉鉗將氣喉末端剪平約 1cm，重新插入即可解決。
