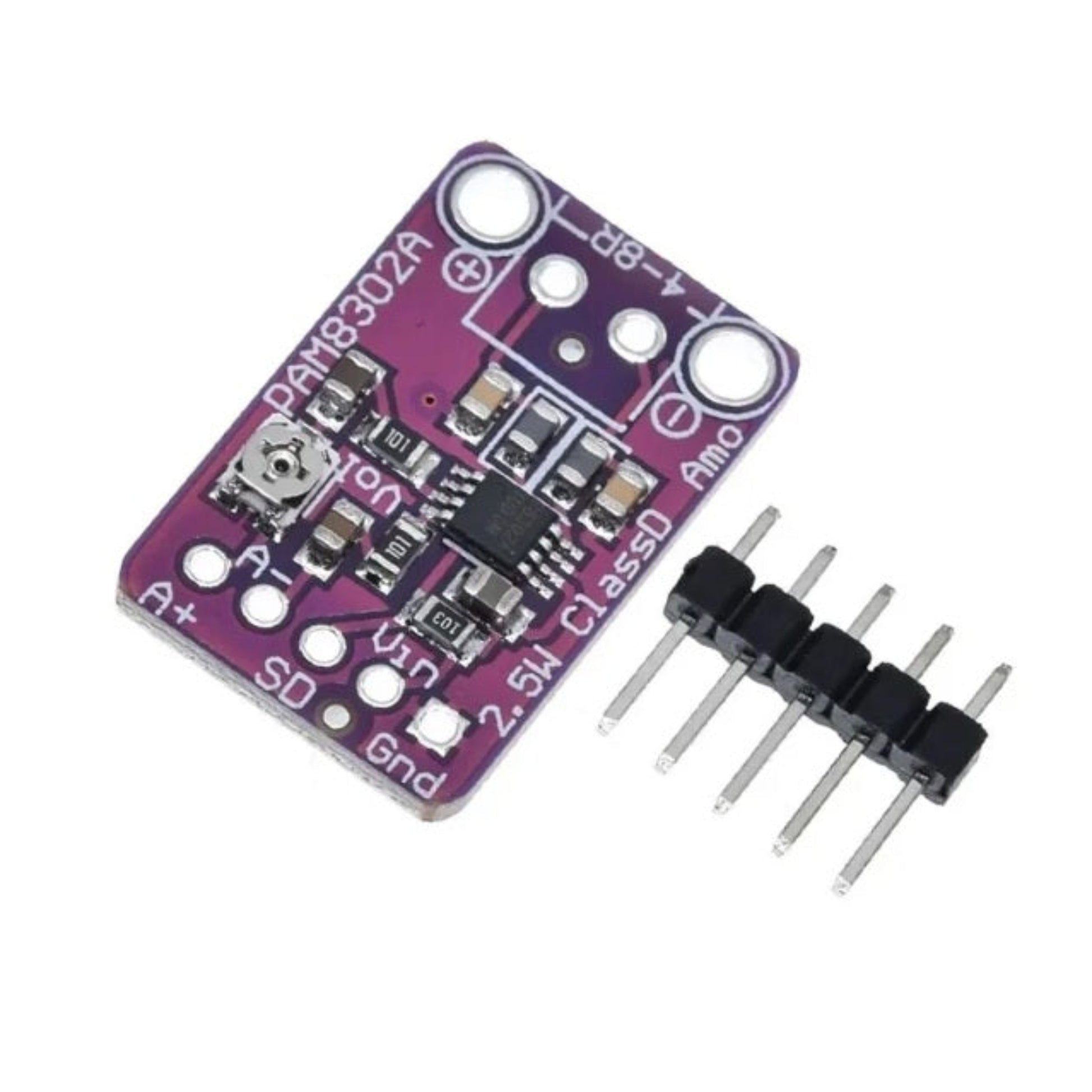

• Top view of the PAM8302A 2.5W Mono Class D Audio Amplifier Module showing the chip and pins.

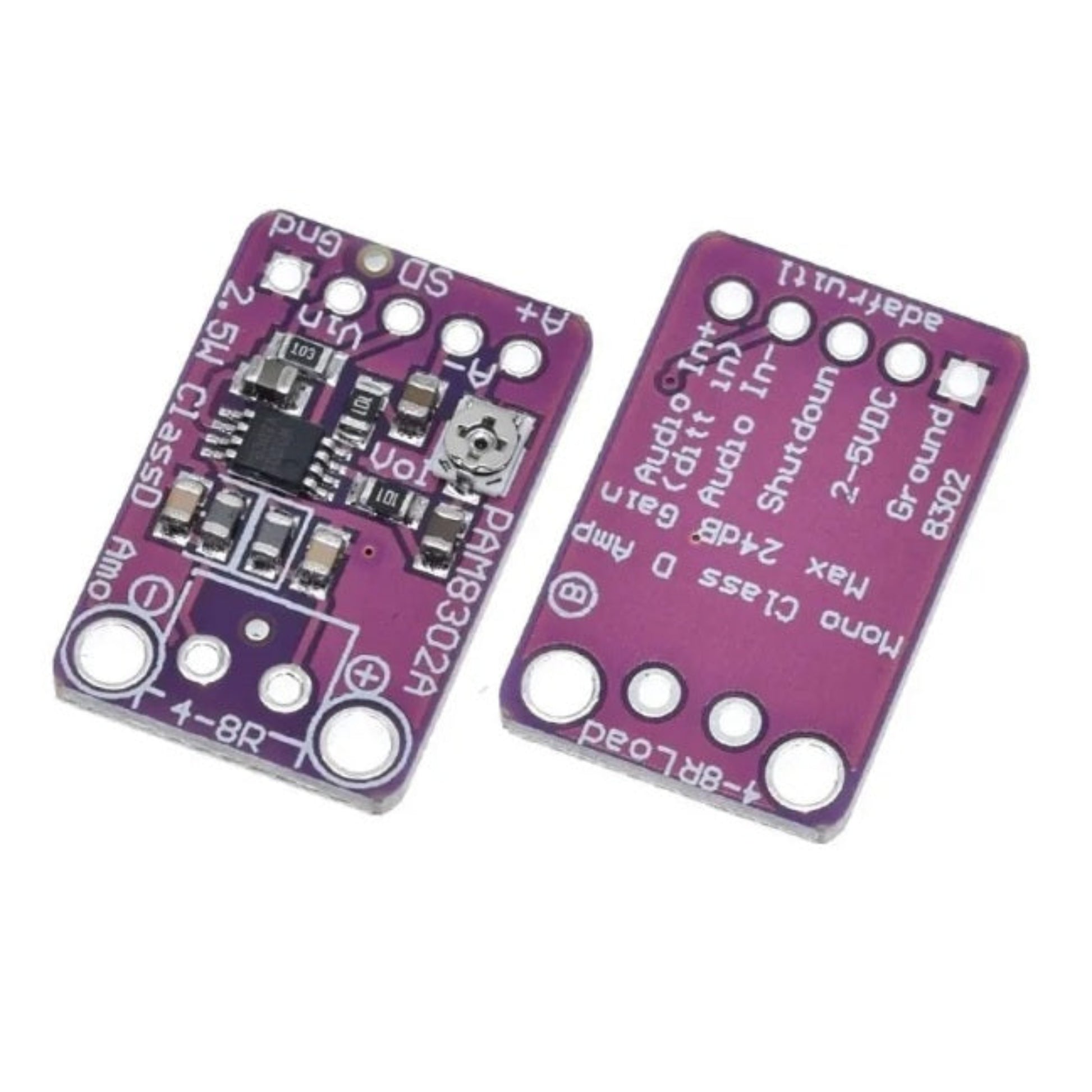

  • Bottom printed circuit board view of the PAM8302A amplifier module.

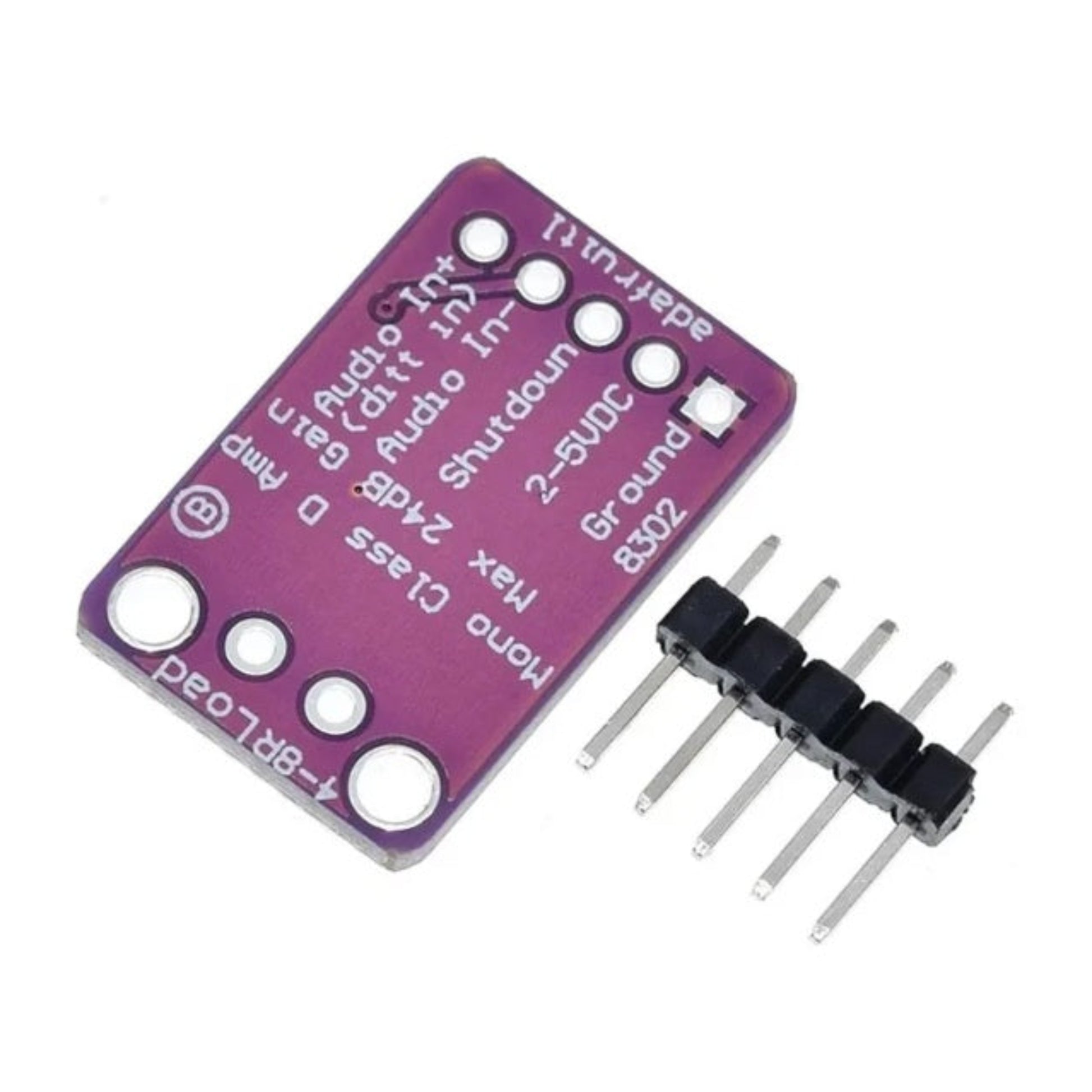

  • PAM8302A audio module next to unattached header pins for scale and assembly.
1 3

PAM8302A 2.5W 單聲道 Class D 音頻放大器模組 (擴音板)

PAM8302A 2.5W 單聲道 Class D 音頻放大器模組 (擴音板)

🔥 1 sold•✓ In stock
HK$29.00
HK$29.00
銷售 售罄
運費將在結帳時計算。

產品簡介

體積極致小巧，但爆發力驚人！PAM8302A 2.5W 單聲道 Class D 音頻放大器模組專為 DIY 創客、STEM 教學及各種嵌入式系統而設。具備超過 90% 的超高電源效率，極度省電，非常適合電池供電的便攜設備。立即為您的電子專案加入清晰強勁的音效！

主要功能

  • 迷你體積，巨大輸出： 在 4Ω 負載下提供高達 2.5W 輸出，以極小的底板面積提供清晰響亮的音質。
  • 超高效 Class D 架構： 超過 90% 的電源效率，將熱量降至最低，完美配合電池供電的 DIY 專案。
  • 板載音量電位器： 無需外接繁複的電阻或修改程式，只需用螺絲批輕輕一扭即可調節合適音量。
  • 全差分輸入 (Differential Inputs)： A+ 及 A- 輸入端均配備 1.0uF 電容，確保訊號處理乾淨無雜訊（非差分訊號只需將 A- 接地即可）。
  • 無濾波器設計 (Filterless Design)： 減少元件數量，進一步縮小體積，同時維持極佳的音訊還原度。
  • 全方位安全保護： 內建過熱及短路保護機制，全面保護您的喇叭及主控底板。

完整產品描述

為您的電子專案注入強勁音效

不要被它極迷你的體積騙倒。PAM8302A 單聲道 Class D 放大器模組能為您的客製化底板和電子專案帶來極高質素的音效提升。無論您是正在組裝一部復古手提遊戲機、智能家居提示系統，還是互動式的 STEM 教材，這塊模組都能輕鬆推動 4-8 ohm 阻抗的喇叭，輸出高達 2.5W 的功率。



高效能與低耗電的完美平衡

對於便攜式電子產品來說，電池續航力就是一切。受惠於 Class D 控制晶片的架構，當推動 8Ω 喇叭且輸出超過 0.5W 時，這塊模組的能源轉換效率高達 90% 以上。它只需標準的 2.0V-5.5V 直流電 (DC) 即可運作，比起傳統的 Class AB 放大器，能大幅延長設備的電池壽命。



內置保護電路與靈活音量控制

穩定性與安全性是我們挑選零件的首要考量。PAM8302A 內置了可靠的過熱及短路過流保護電路，確保您的開發板在電流峯值時依然安全運作。此外，板載的微調電位器 (Trim Pot) 讓您可以非常方便地手動調低預設的 24dB 增益，精準控制音量，無需額外修改代碼。



橋接輸出 (Bridge-Tied) 直接推動喇叭

為了簡化線路並保持訊號純淨，這款模組採用了**「橋接負載 (Bridge-Tied Load)」**輸出設計。這代表輸出引腳必須直接連接到喇叭的接線柱，不需要亦不能接地。它輸出的 250KHz 高頻方波 PWM 訊號會由喇叭線圈進行物理平均化處理，還原出清晰的音訊。(請注意：基於此架構，此模組必須直接接駁喇叭，不能將輸出端接駁到另一個擴音機輸入端)。

技術規格

  • 核心晶片: PAM8302A (單聲道 Class D 功放)
  • 運作電壓: 2.0V – 5.5V DC (直流電)
  • 輸出功率:2.5W @ 4Ω (10% THD, 5.5V 供電)1.5W @ 8Ω (10% THD, 5.5V 供電)
  • 電源效率: >90%（推動 8Ω 喇叭，輸出功率 >0.5W）
  • 電源抑制比 (PSRR): 50dB @ 1kHz
  • 增益 (Gain): 預設固定 24dB（可透過板載電位器調整）
  • 耗電量:4mA（靜態電流）1µA（關機模式）
  • 輸出類型: 橋接負載 (BTL) / 無濾波 PWM 輸出

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。



常見問題

Q. 如果我的設備沒有差分輸出 (Differential Output)，應該如何接線？
A. 非常簡單。如果您的微控制器（例如 Arduino, Raspberry Pi 甚至一般音源線）只有單端輸出，請將音訊訊號線接到 A+ 引腳，並將 A- (Audio-) 引腳直接連接到接地 (Ground/GND) 即可。

Q. 我可以將這個擴音板的輸出接駁到另一部擴音機嗎？
A. 不可以。PAM8302A 採用橋接負載 (BTL) 設計，輸出的是高頻 PWM 訊號，專門設計由實體喇叭的線圈來還原聲音。它必須直接連接到 4-8 ohm 的喇叭上。

Q. 這個模組運作時需要加裝散熱片嗎？
A. 不需要。得益於 Class D 架構極高的電源轉換效率（超過 90%），晶片運作時產生的熱量極低。在正常規格下使用，完全不需要額外的散熱片。

適用對象/場景

  • 創客及 DIY 玩家： 適合組裝自家製電競小主機、改裝街機、或製作發聲玩具。
  • STEM 學校採購： 作為電子積木或編程課程 (Arduino/Micro:bit) 的發聲模組，安全且容易上手。
  • 工程及企業客戶 (B2B)： 適合用於 IoT 物聯網設備開發、排隊機/自助服務機的語音提示系統，穩定耐用。
