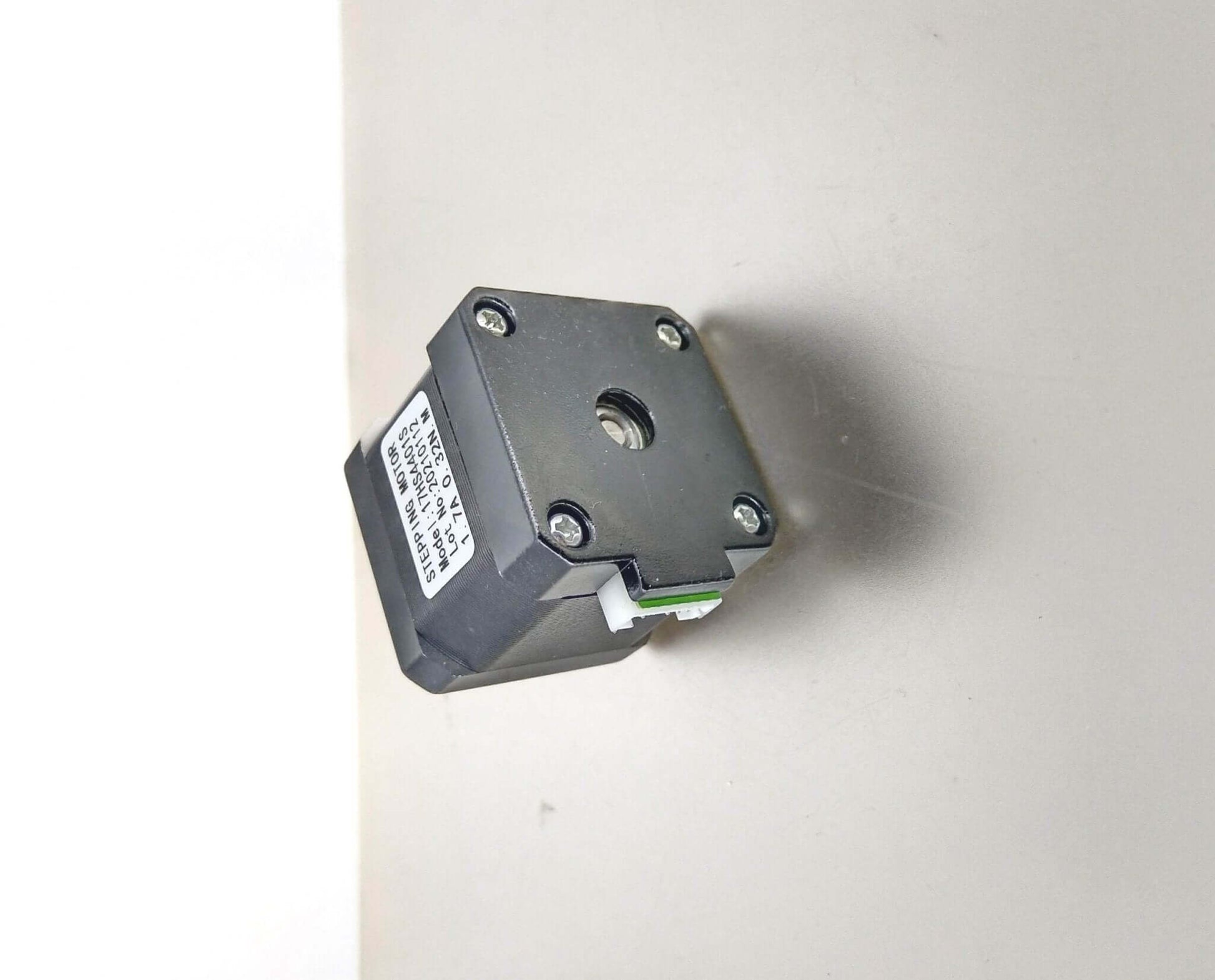

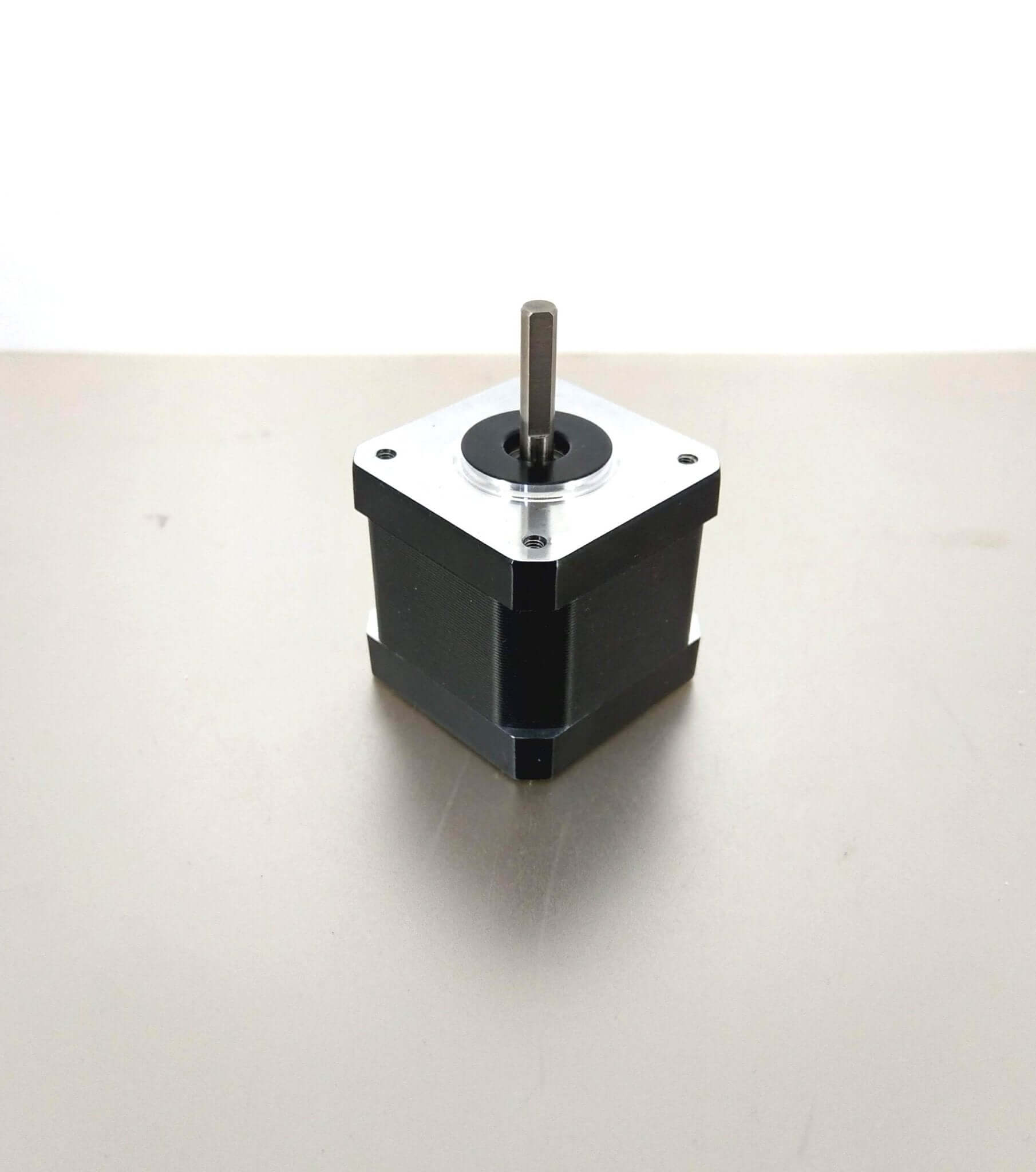

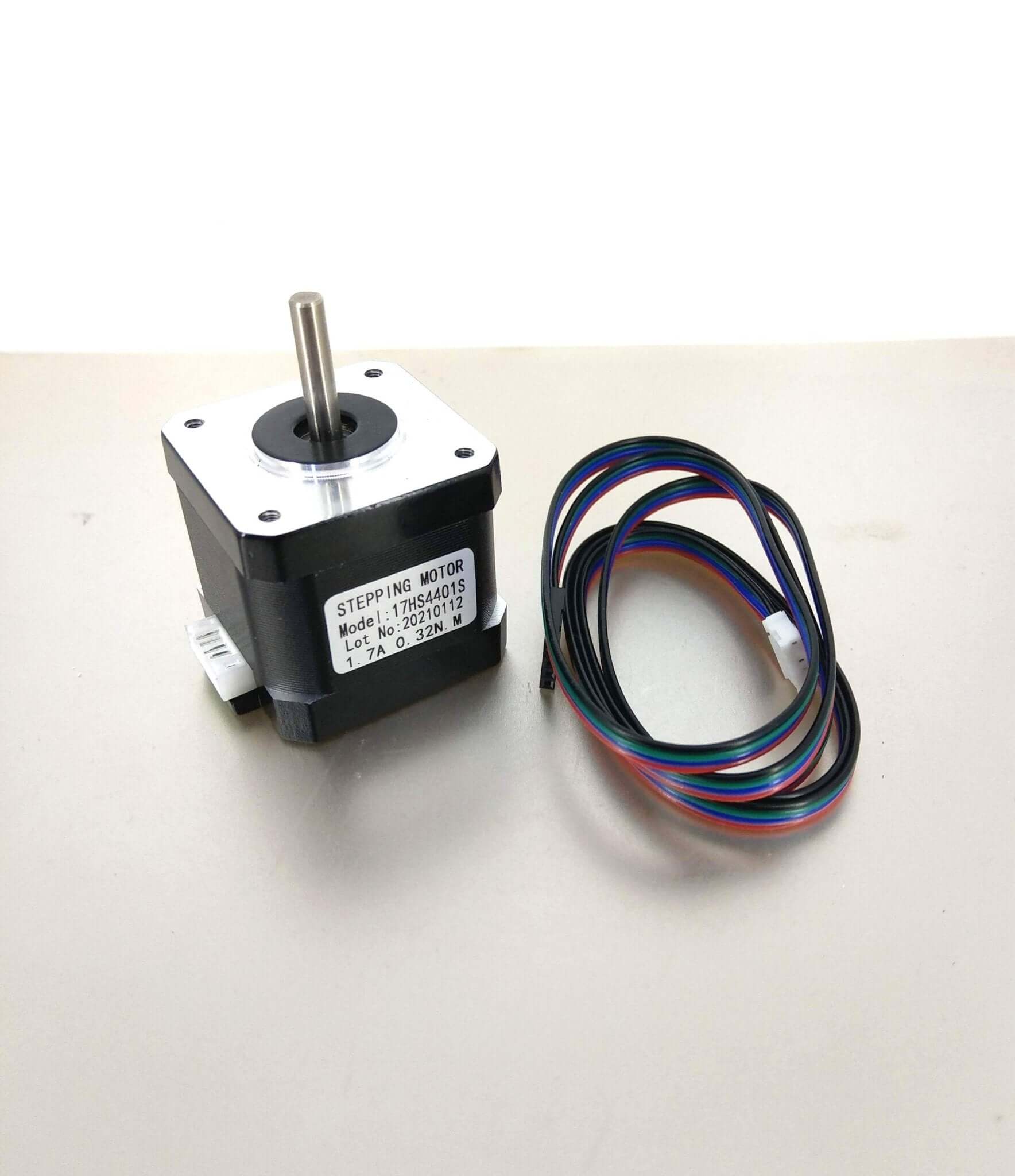

3D印表機配件 NEMA17 全新兩相四線混合式42步進摩打 17HS4401S

17HS系列兩相步進摩打

型號：17HS4401S

特點：

★低噪音

★低發熱

★運行平穩

★加速性能好

摩打規格：

1. 類型和規格：

1.1電氣原理及外型圖：見外形圖

1.2驅動方式：恒流斬波驅動；

1.3勵磁方式： 2相勵磁（2相四拍運行），可正反向旋轉

1.4 轉向：按AB-BC-CD-DA順序通電，從軸伸端看C.W

1.5額定電流(單相)：1.7 A DC

1.6電源電壓: 12-36V

1.7步距角：1.8°

1.8絕緣等級：B級絕緣

2.參數：

2.1工作條件：環境溫度：-20~50℃；相對濕度：90%MAX；安裝位置：軸水準或垂直安裝.

2.2試驗條件（以上參數在正常試驗大氣條件測定）

2.3繞組直流電阻（25℃）：1.6Ω±10%

2.4繞組電感：3.8mH±20%

2.5定位轉矩：18mN.m REF.

2.6保持轉矩(兩相通額定電流)：≥430mN.m（I=1.7A）

2.7最大空載起動頻率：≥1400pps

2.8最大空載運行頻率：≥8000pps

2.9溫升：<80K

2.10步距角精度：1.8°± 5%

2.11轉動慣量： 57g.cm2

2.12摩打重量: 0.28Kg/PC REF.

2.13絕緣電阻：摩打定子鐵心與接線端子間冷態絕緣電阻應大於100MΩ（用DC500V 兆歐表測量）.

2.14介電強度：摩打定子鐵心與接線端子間應能承受AC600V/1S不擊穿，洩漏電流小於1mA
