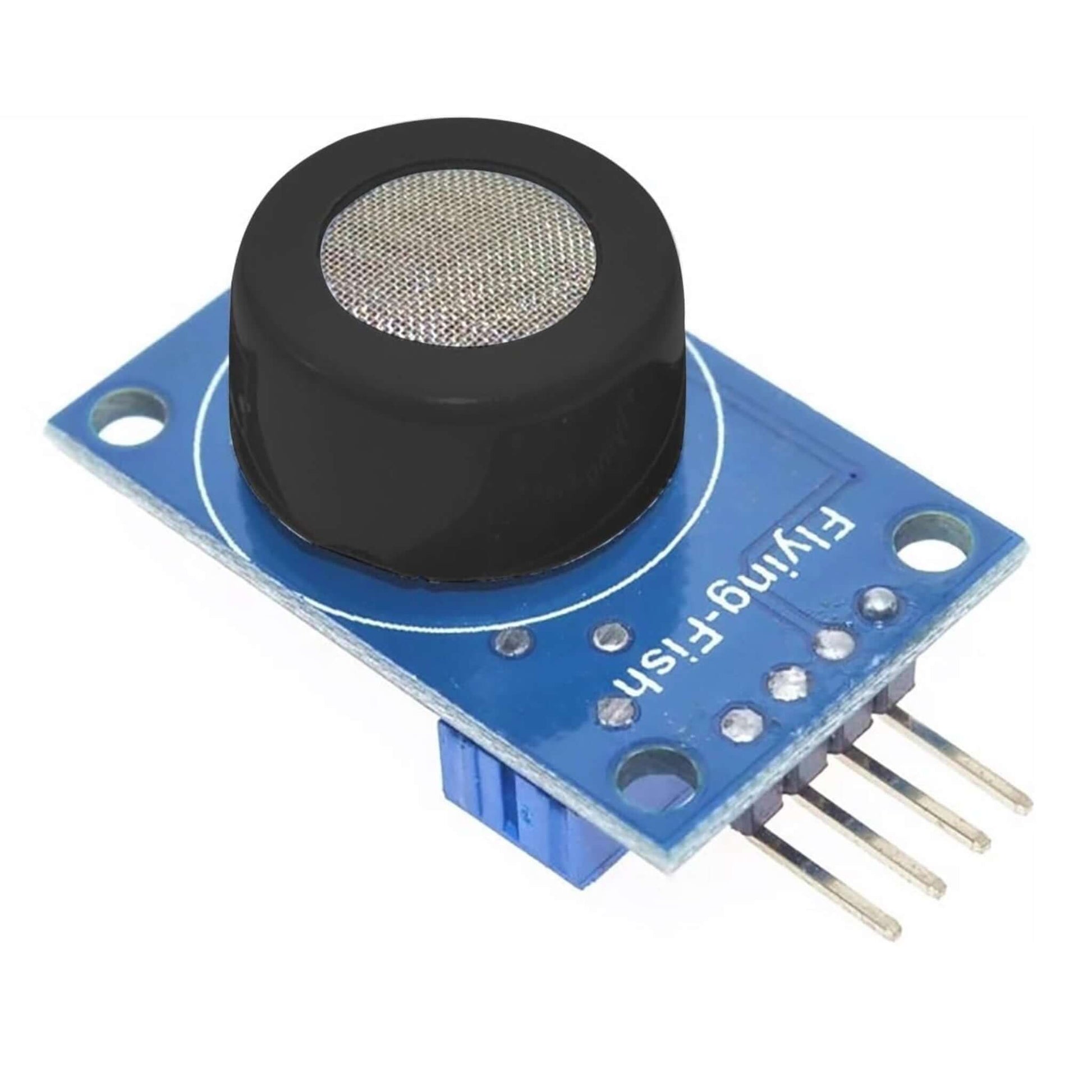

MQ-7 一氧化碳 (CO) 氣體感測器模組 (MQ7)

使用 MQ-7 感測器模組檢測一氧化碳

使用 MQ-7 一氧化碳 (CO) 氣體感測器模組，確保安全並監測空氣品質。這款高靈敏度模組非常適合 DIY 電子專案、警報器和環境監測系統。它具有類比和數位雙重輸出，為您的微控制器、Arduino 或 Raspberry Pi 專案提供靈活的連接選項。

主要特點

• 高靈敏度： 可靠檢測 10至 1,000 ppm 濃度的一氧化碳 (CO)。
• 雙訊號輸出模式：
  • AO (類比輸出)： 提供即時電壓訊號，電壓隨 CO 濃度增加而升高。
  • DO (數位輸出)： 基於閾值的輸出。當 CO 濃度超過設定點時，輸出變為低電平 (LOW)。

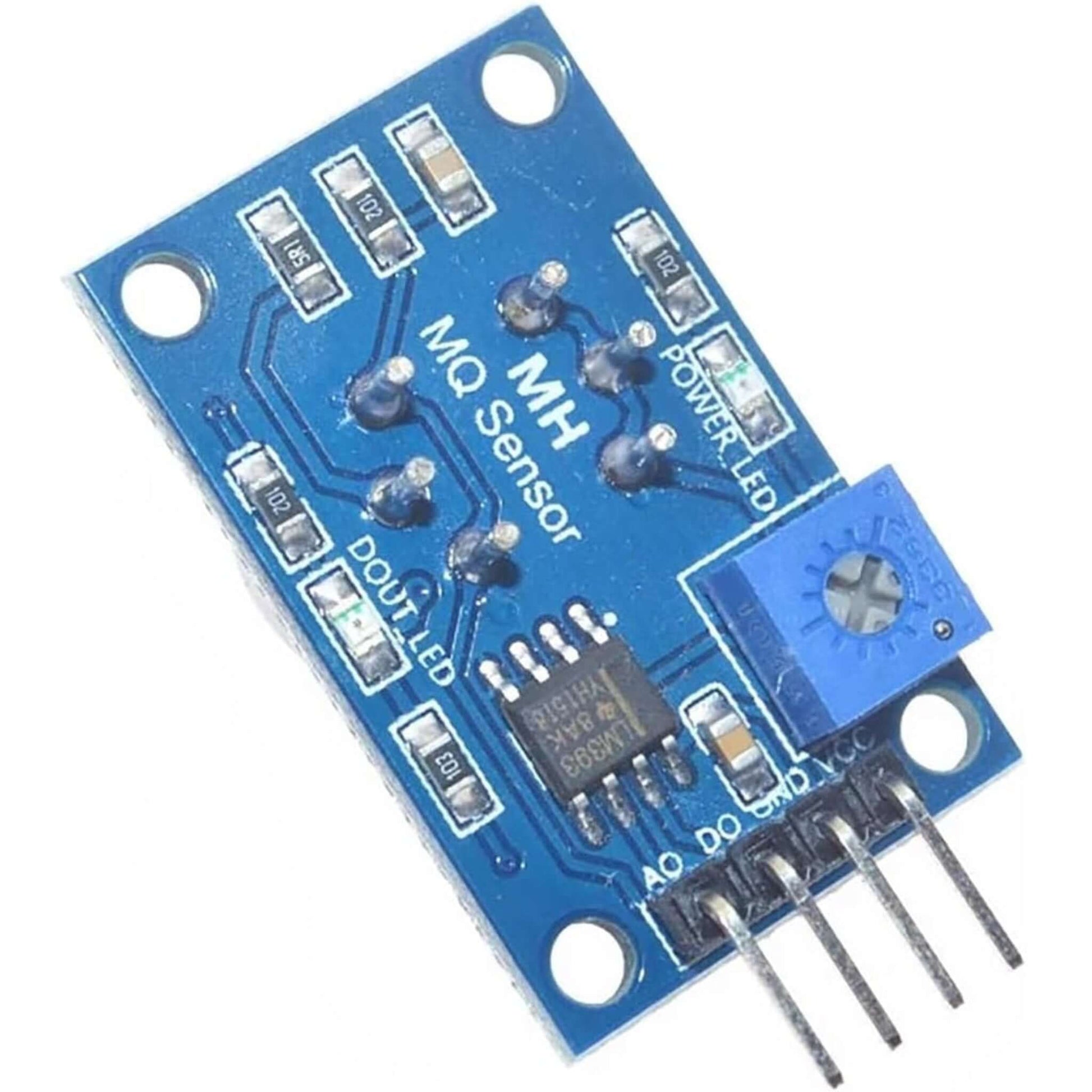

• 可調靈敏度： 板載電位器（藍色方塊）可讓您輕鬆設定數位輸出 (DO) 的觸發閾值。
• 狀態指示燈：
  • 電源 LED： 模組通電時亮起。
  • DOUT LED： 數位輸出觸發時（檢測到 CO）亮起。
• 穩定耐用： 專為長使用壽命、高穩定性和快速恢復時間而設計。
• 易於安裝： 具有四個螺絲孔，便於在您的專案中穩固安裝。

運作原理

此模組易於整合：

1. 電源： 將 VCC 連接到 5V，GND 接地。
2. 類比讀取 (AO)： 將 AO 引腳連接到微控制器上的類比輸入（例如 Arduino 上的 A0），以獲取連續的濃度數據。
3. 數位警報 (DO)： 將 DO 引腳連接到數位輸入。使用藍色電位器調整靈敏度。當 CO 水平超過閾值時，DO 引腳將輸出低電平訊號，可用於觸發警報、LED 或繼電器。

MQ-7 操作須知： 為了獲得最準確的讀數，MQ-7 感測器需要特定的加熱循環：5V (高電壓) 加熱 60 秒，然後 1.5V (低電壓) 加熱 90 秒。雖然此模組可在 5V 恆定電壓下運行以進行基本檢測，但進階用戶可根據感測器規格書實施此高/低電壓循環，以獲得最佳性能。

產品規格

• 檢測氣體： 一氧化碳 (CO)
• 檢測範圍： 10 - 1000 ppm (CO)
• 工作電壓： 5V DC
• 加熱器電壓 (感測器)： 5V (高), 1.5V (低)
• 輸出： 類比 (AO) 和 數位 (DO)
• 比較器晶片： LM393
• 尺寸： [可在此處添加尺寸，例如 32mm x 20mm]

包裝內含

• 1 x MQ-7 一氧化碳 (CO) 氣體感測器模組
