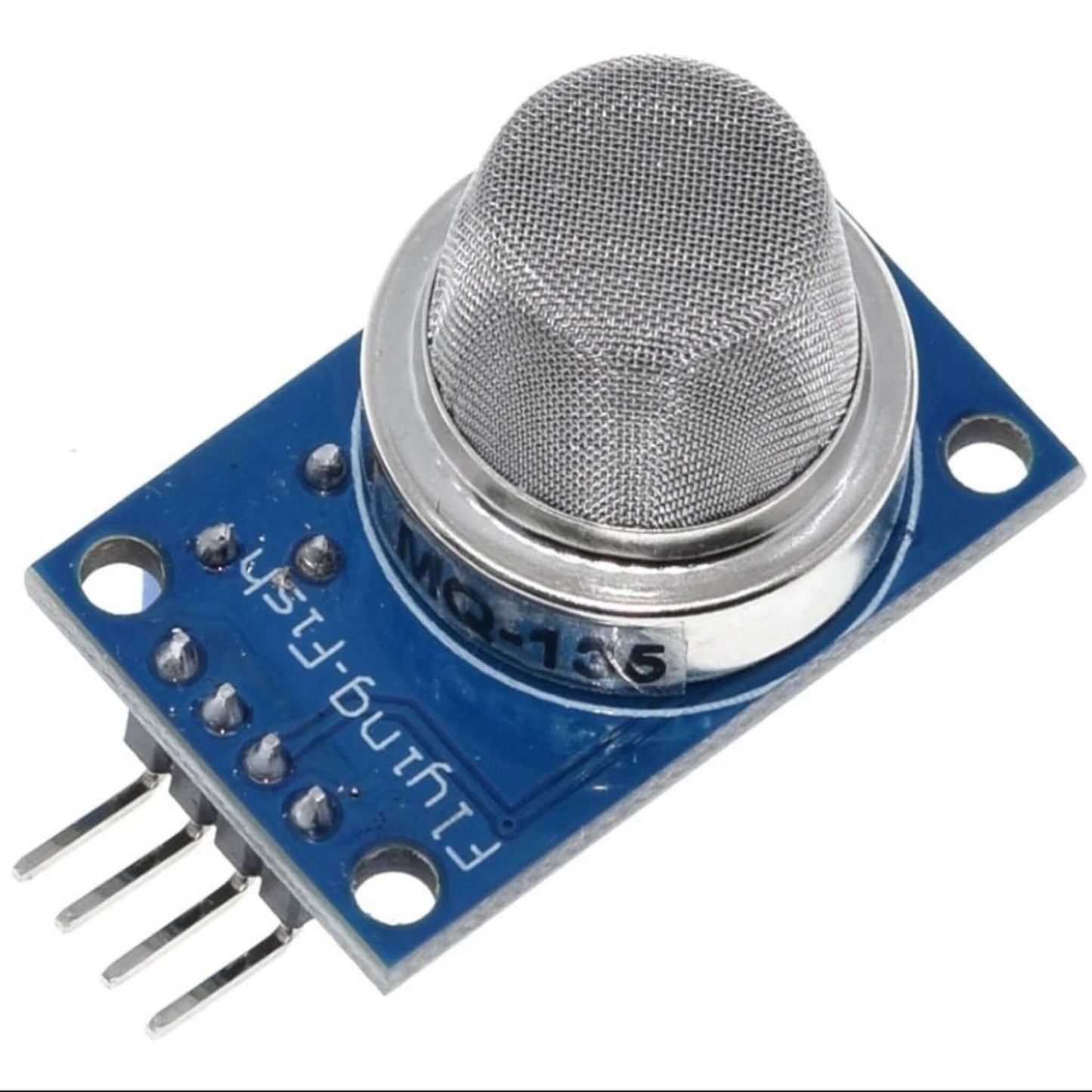

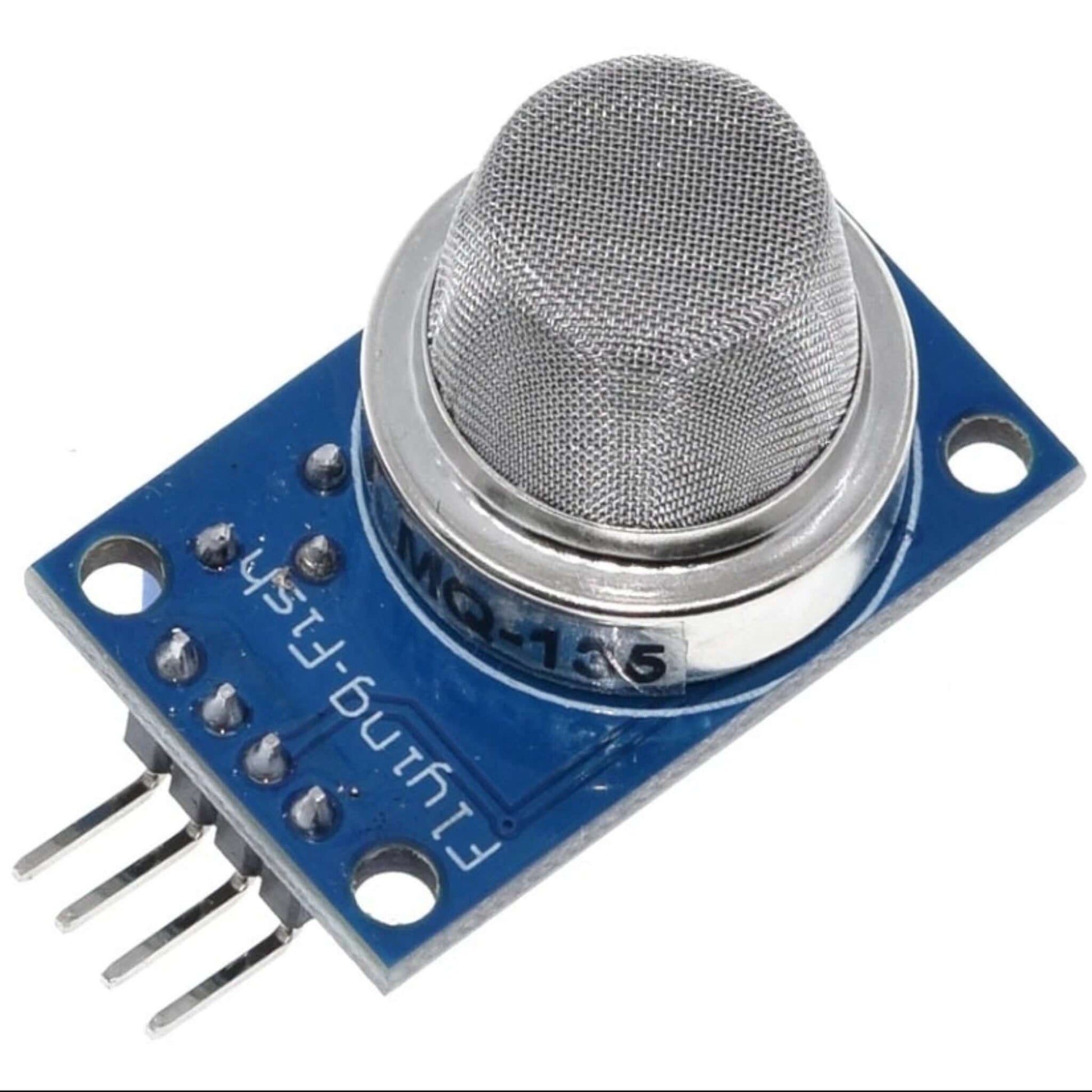

MQ-135 空氣質量及有害氣體傳感器模塊 (MQ135)

使用 MQ-135 空氣質量傳感器 監測您的環境

使用 MQ-135 空氣質量傳感器模塊，輕鬆掌握您的室內空氣質量。這款多功能、低成本的傳感器專為檢測多種有害氣體而設計，是您 Arduino、Raspberry Pi 或其他電子項目不可或缺的組件。

MQ-135 對氨 (NH3)、硫化物和苯蒸氣具有高度靈敏度。它亦非常適合監測煙霧、霧霾和其他空氣污染物，能同時提供模擬和數碼訊號，用以觸發警報、控制通風系統或記錄數據。

主要特點

• 雙重訊號輸出： 同時提供 AO（模擬輸出）（電壓隨氣體濃度升高）和 DO（數碼輸出）（當達到設定濃度閾值時轉為低電平）。
• 可調靈敏度： 板載電位器（藍色方塊）可讓您精確校準靈敏度，並設定數碼輸出的觸發閾值。
• 清晰狀態顯示： 配備電源指示燈和 DO (TTL) 輸出指示燈，當觸發閾值時便會亮起。
• 穩定可靠： 具有長使用壽命、高穩定性，以及快速響應和恢復時間，確保性能一致。
• 易於整合： 4 針引腳和安裝孔使其易於整合到您的項目中。

應用範圍

• DIY 空氣質量監測儀
• 家庭或工廠的氣體洩漏警報器
• 自動通風系統
• 環境監測站
• 煙霧及霧霾探測器

產品規格

• 型號： MQ-135
• 傳感材料： 二氧化錫 (SnO2)
• 工作電壓： DC 5V
• 消耗電流： 150mA
• 訊號輸出： AO (模擬), DO (數碼 TTL)
• 模擬輸出 (AO)： 0.1V - 0.3V (潔淨空氣中), 高濃度時可達 ~4V
• 數碼輸出 (DO)： TTL 0/1 (0.1V / 5V)

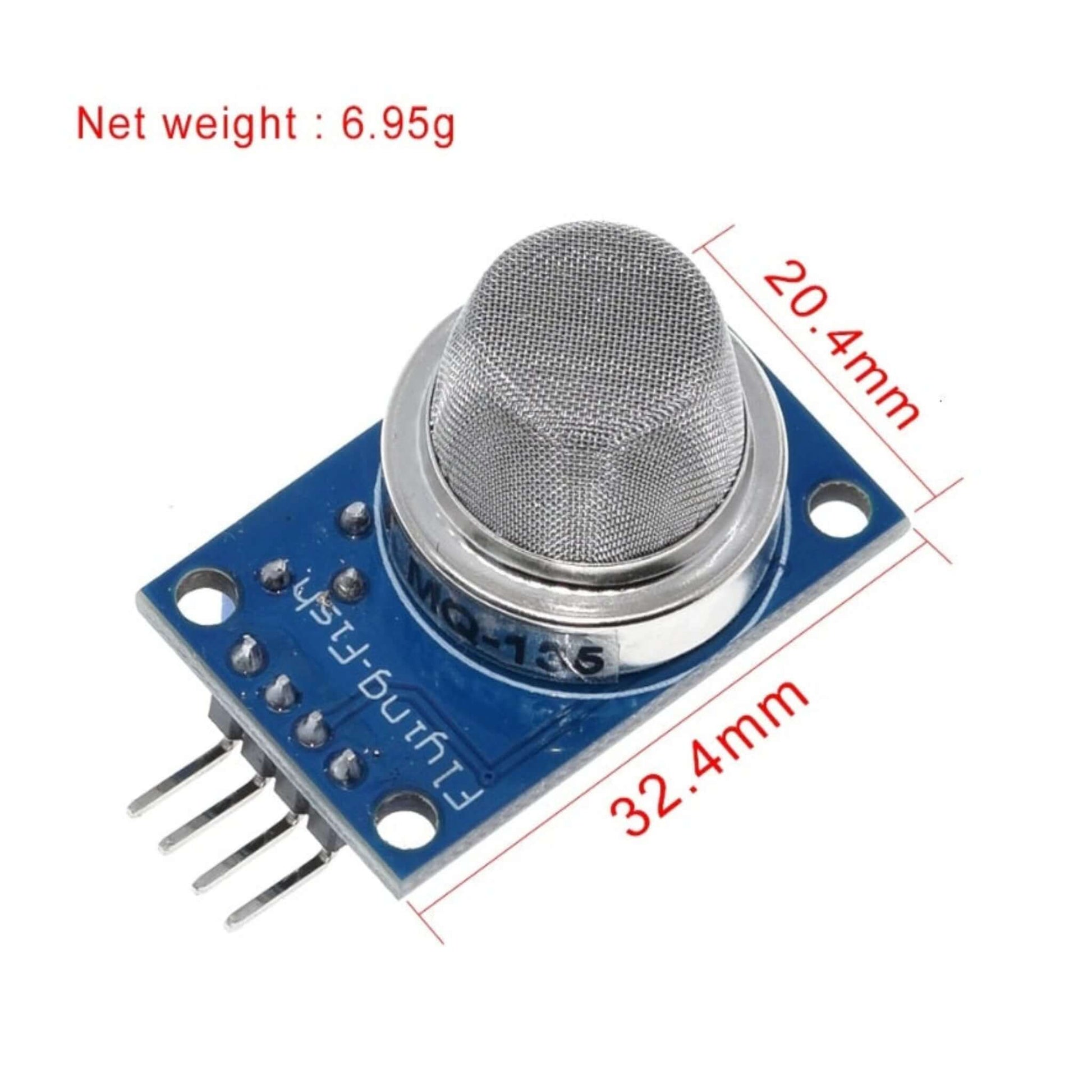

• 尺寸： 32.4mm x 20.4mm
• 淨重： 6.95g

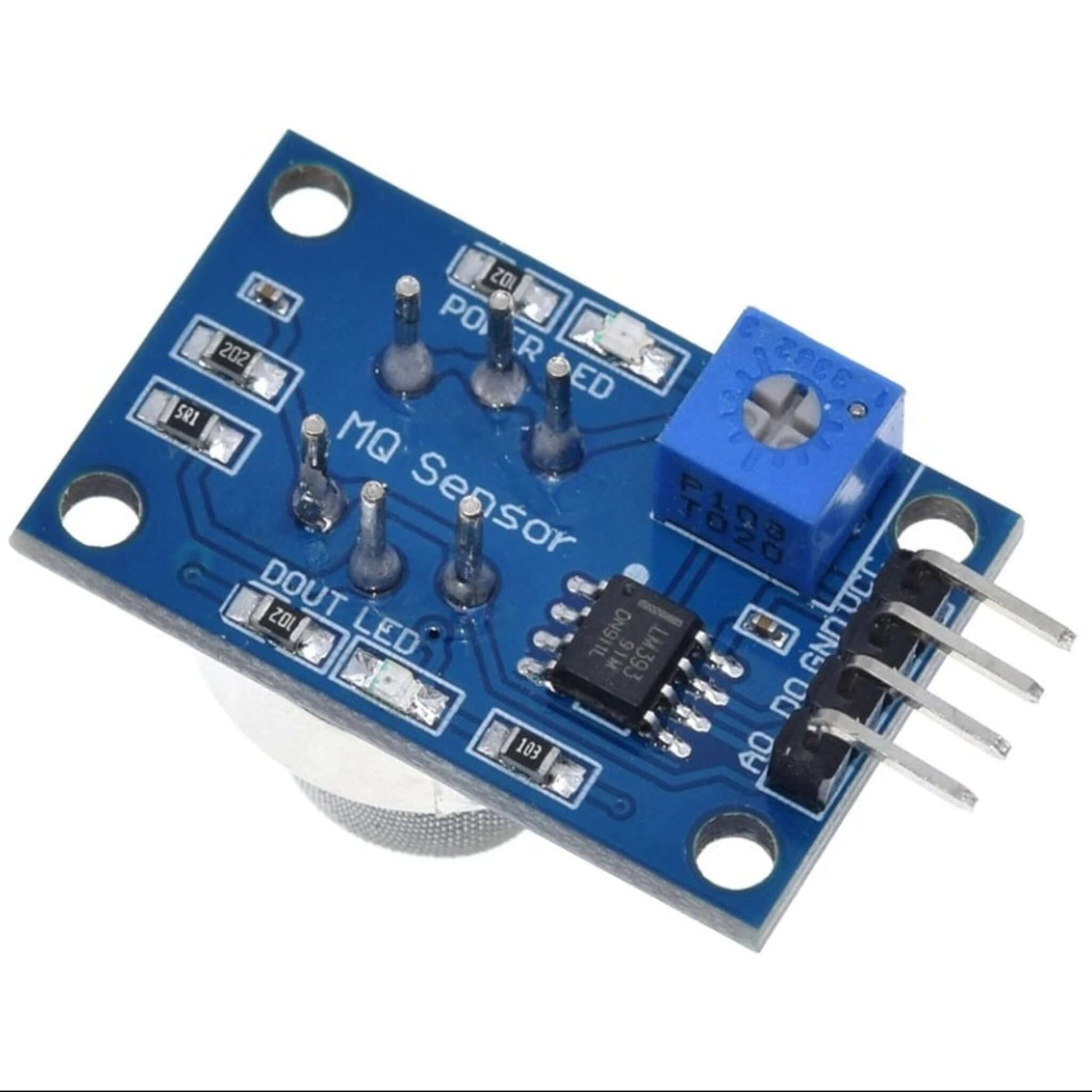

如何使用與接線

連接模塊非常簡單：

• VCC： 連接 5V 正極電源
• GND： 連接電源負極 (Ground)
• DO： 數碼輸出 (連接到微控制器的數碼 I/O 引腳)
• AO： 模擬輸出 (連接到微控制器的 ADC 引腳)

重要提示： 傳感器通電後，需要約 20 秒的預熱時間，其讀數才能穩定。在運行過程中，傳感器元件發熱屬正常現象。

包裝內含：

• 1 x MQ-135 空氣質量傳感器模塊
