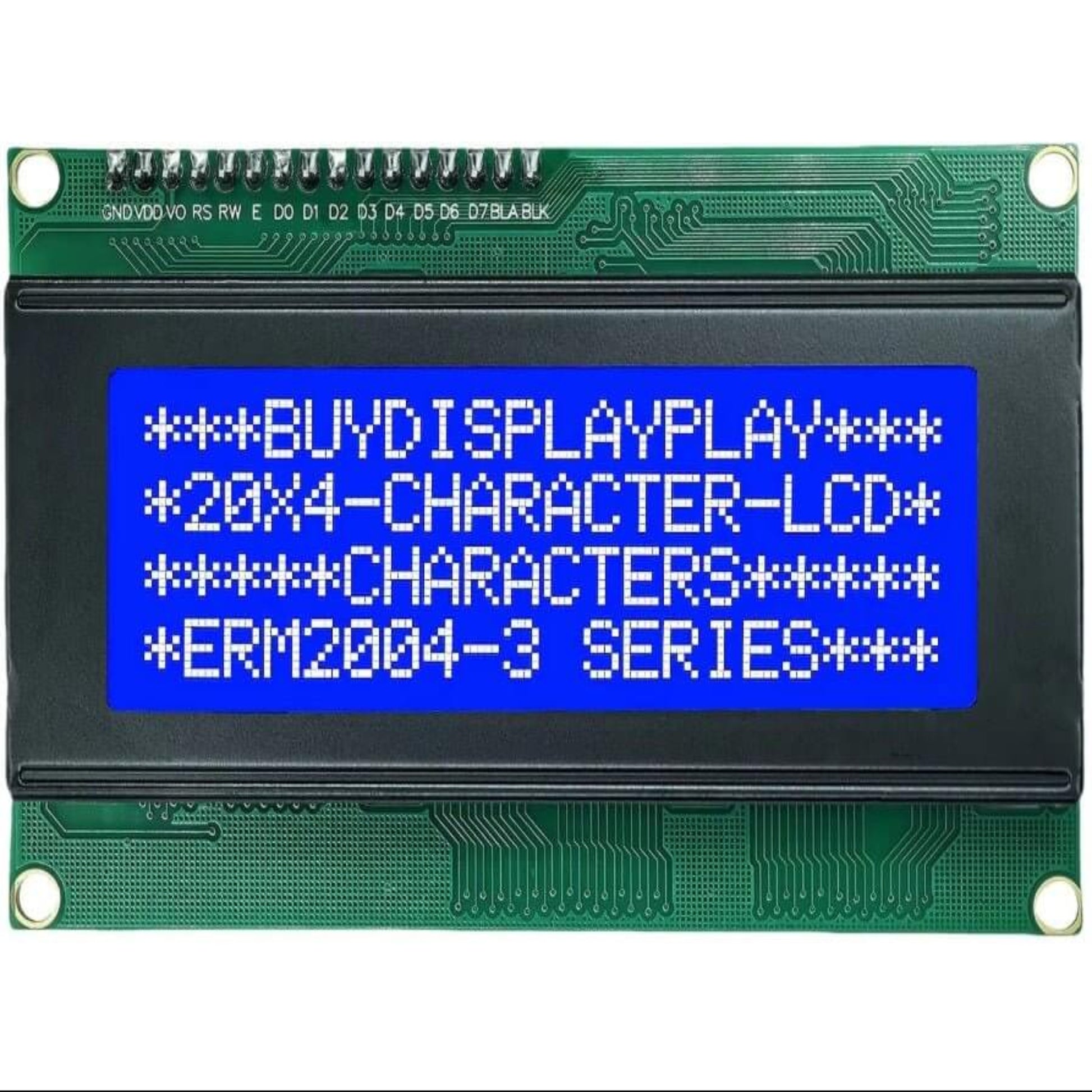

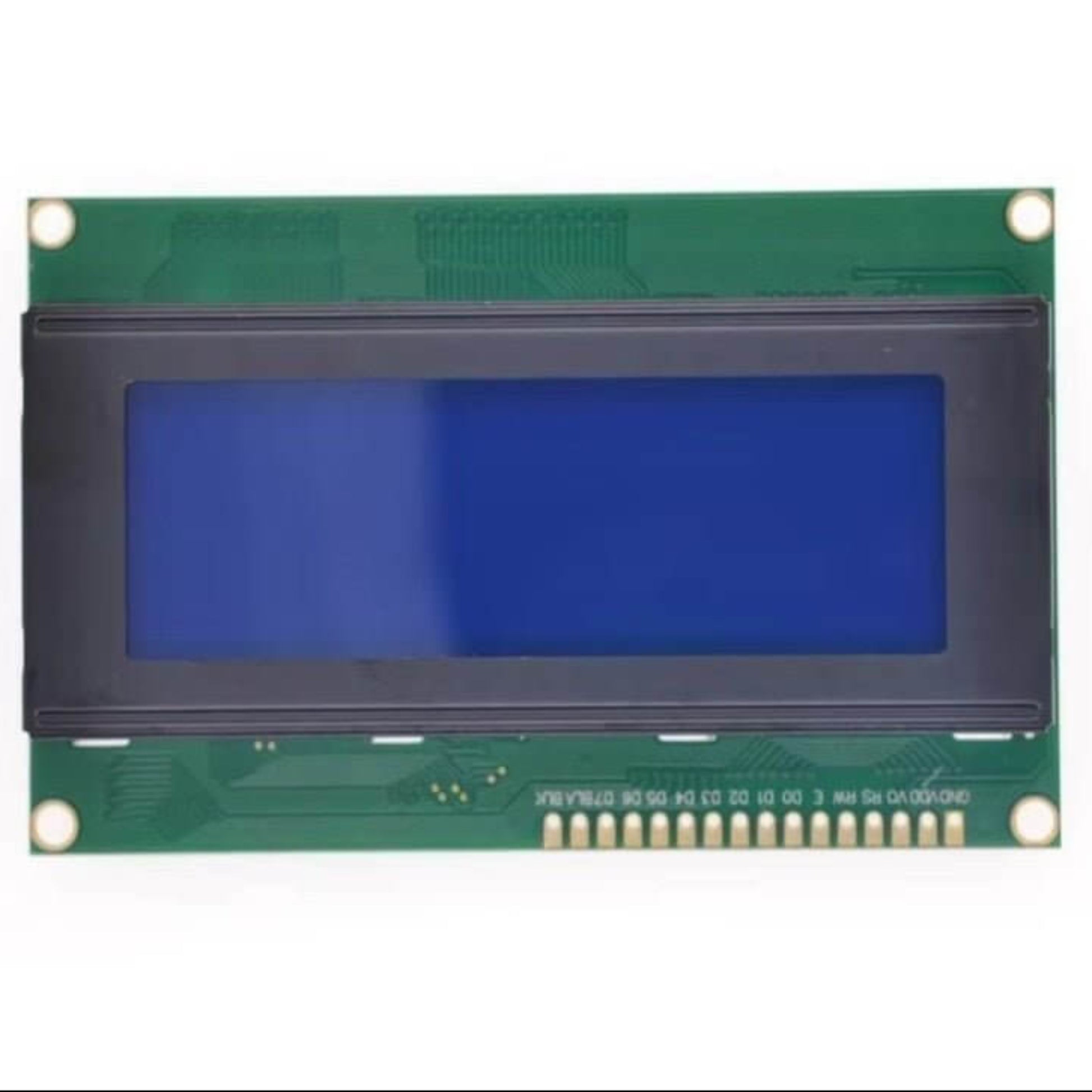

I2C 2004A 20x4 LCD 顯示模組（藍屏）適用 Arduino

產品描述

這款 I2C 2004A LCD 顯示模組採用 SPLC780 控制器，提供清晰的藍色背光顯示，支援 20 字元 x 4 行的顯示內容，專為 Arduino 等微控制器設計。模組採用 I2C 通訊介面，簡化接線，方便快速集成。

主要特點：

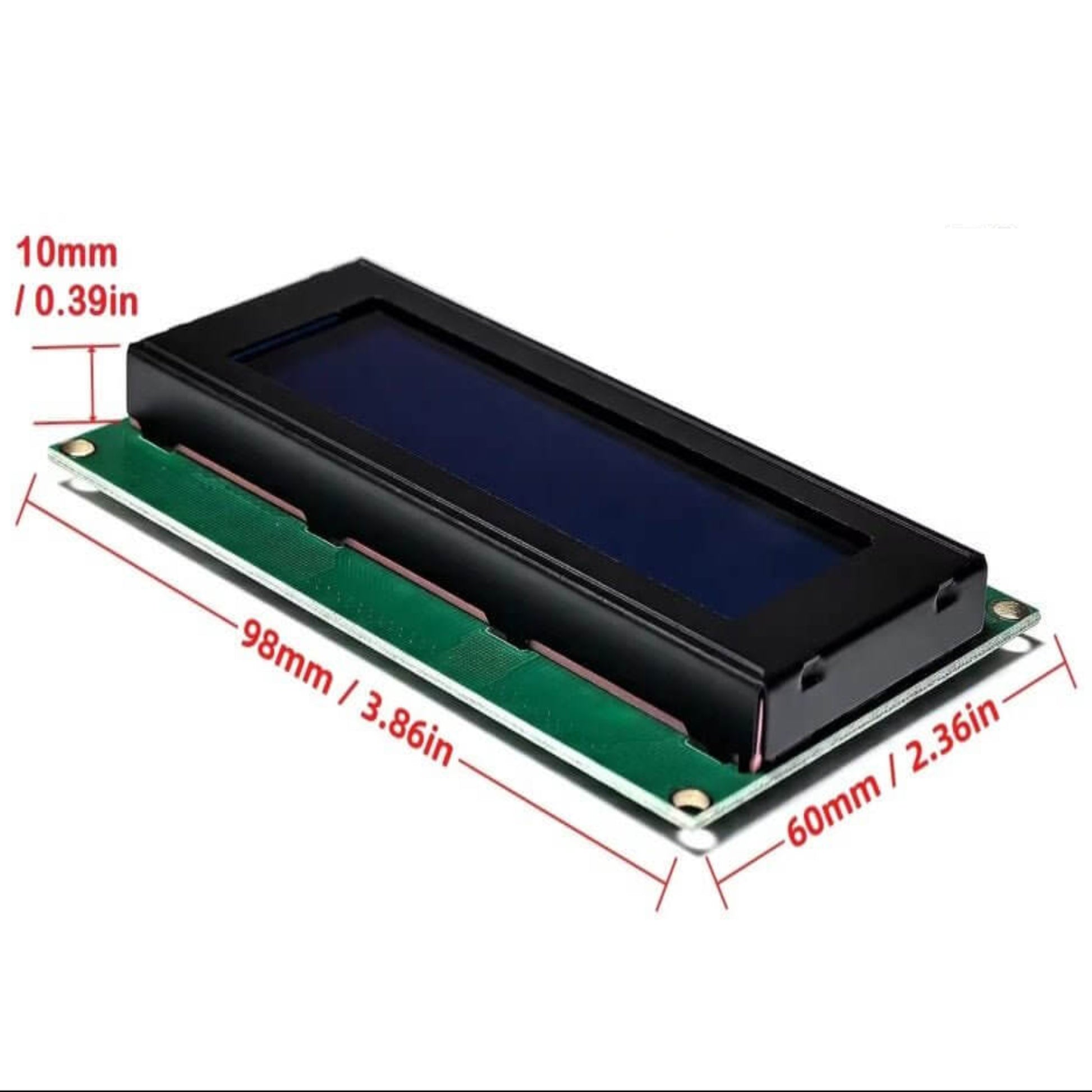

顯示尺寸： 76.0mm x 26.0mm

字元大小： 0.55mm x 0.55mm (點陣)；字元尺寸約 29.5mm x 47.5mm

顯示內容： 20 字元 x 4 行

工作電壓： 5V

工作電流： 2.0mA（不含背光）

工作溫度範圍： -10℃ 至 +60℃

儲存溫度範圍： -20℃ 至 +70℃

控制器： SPLC780

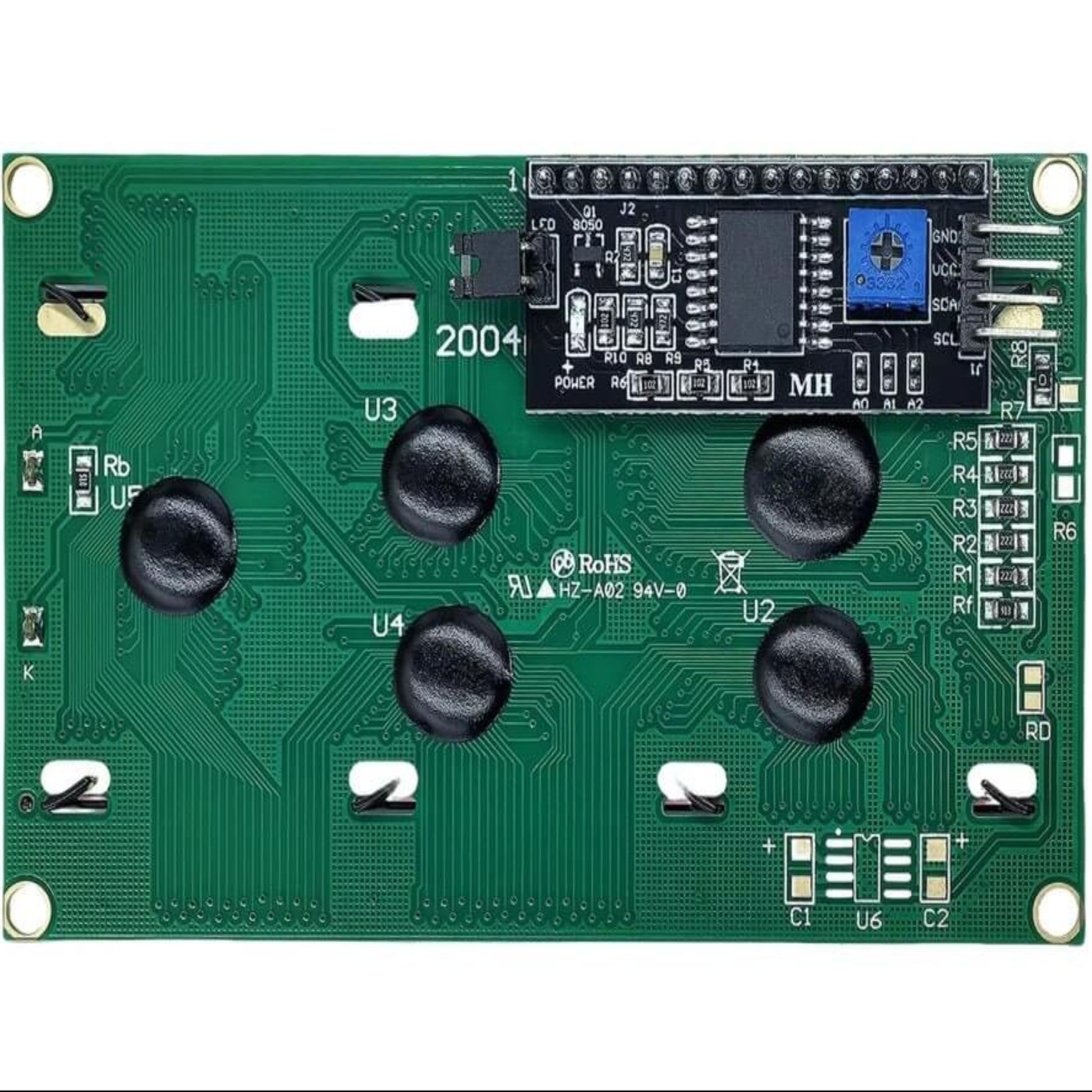

介面模式： I2C（單排串列介面）

背光顏色： 藍色

接線說明：

VSS (Pin 1)： 接地

VDD (Pin 2)： 5V 電源正極

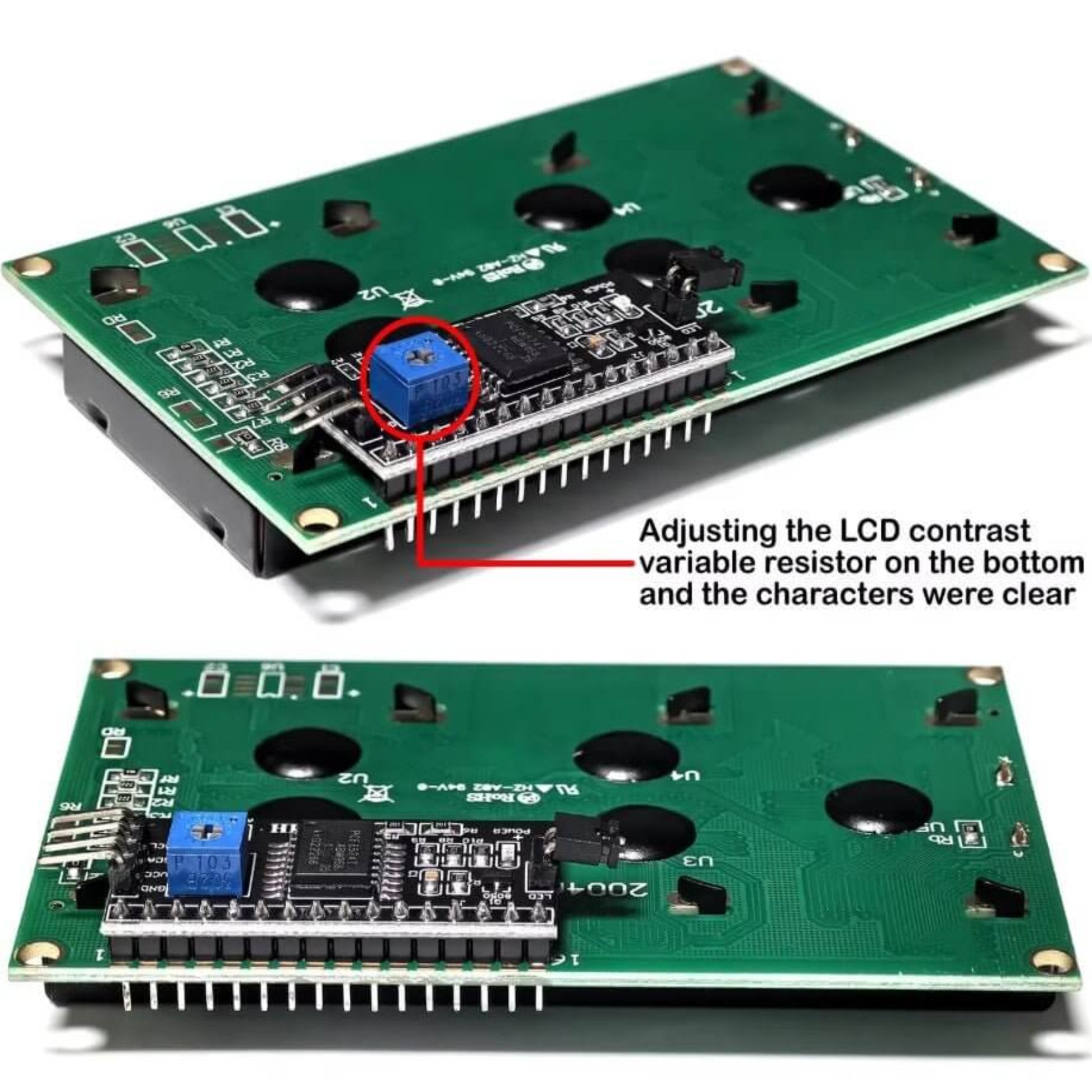

VO (Pin 3)： 對比度調整端，可接 10k 電位器調節顯示對比度

RS (Pin 4)： 寄存器選擇，資料寄存器高電位，指令寄存器低電位

R/W (Pin 5)： 讀寫控制，高電位讀取，低電位寫入

E (Pin 6)： 使能端，從高電位跳變到低電位執行命令

D0-D7 (Pin 7-14)： 8 位雙向資料線，可設定為 4 位或 8 位模式

BLA (Pin 15)： 背光電源正極

BLK (Pin 16)： 背光電源負極

注意事項：

請確認正確接線，避免正負極接反導致模組損壞。
