HX711壓力秤重模組連顯示屏

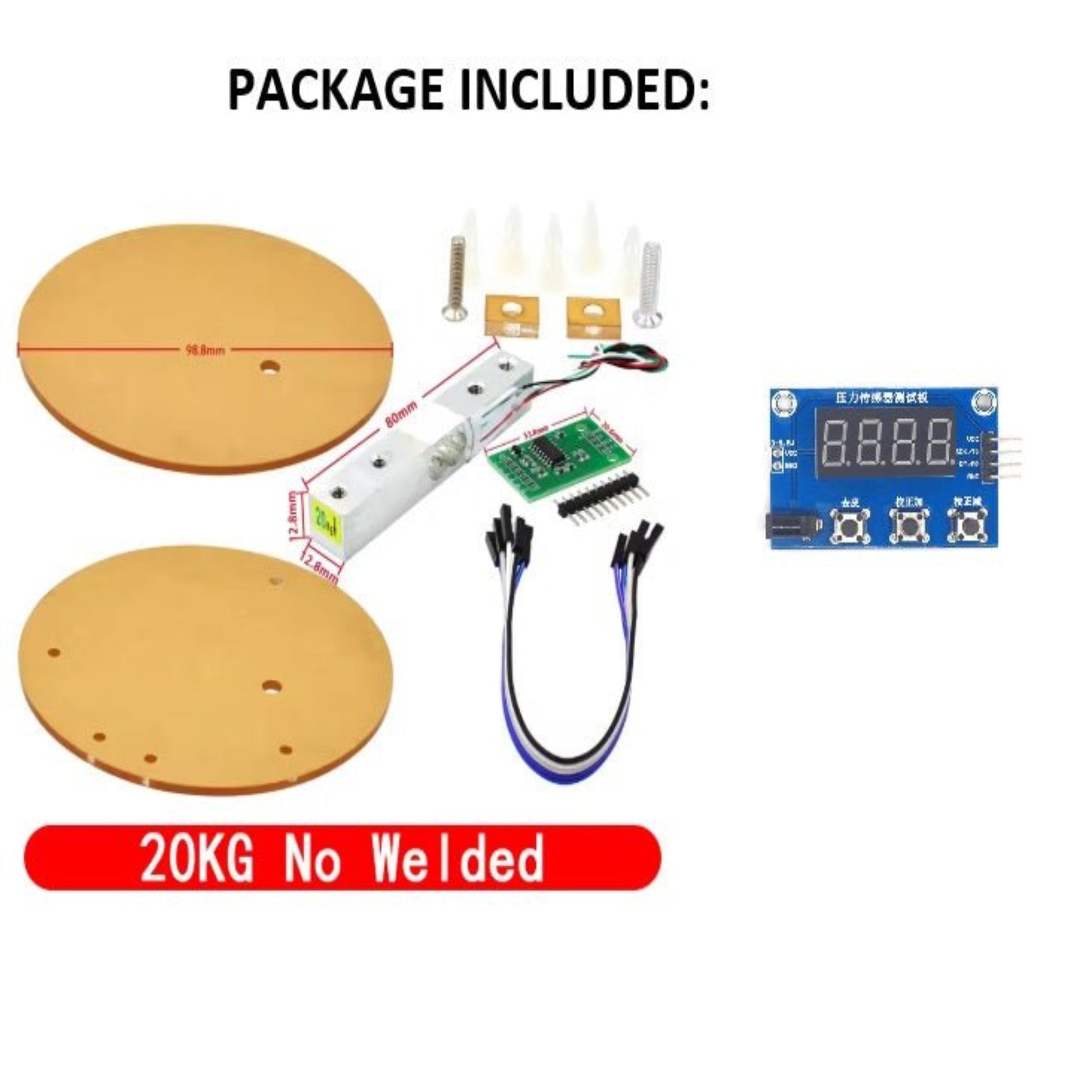

數字稱重傳感器套件，帶顯示模組，20KG HX711 AD 轉換器擴展模組 壓力傳感器模組，電子廚房秤，適用於 Arduino

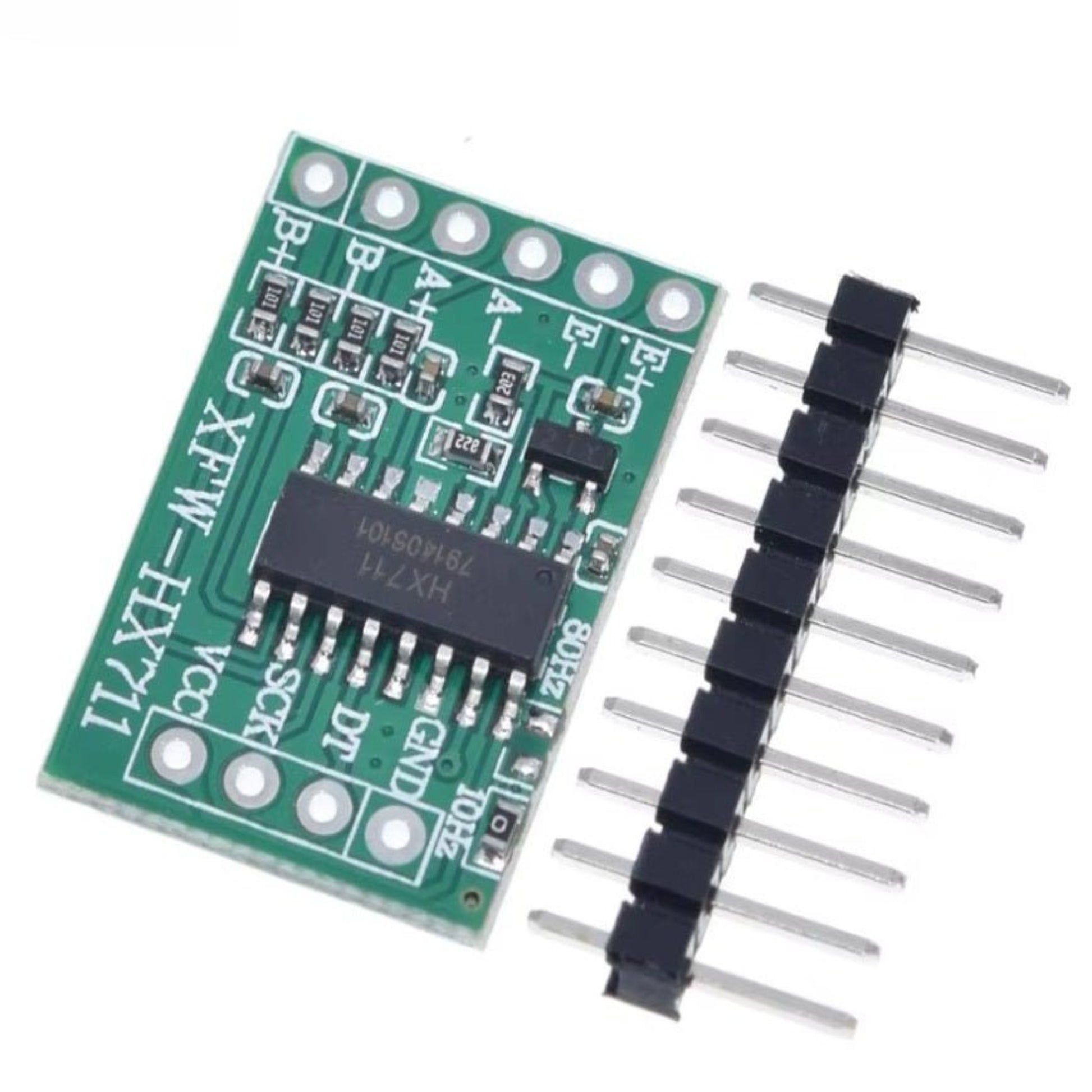

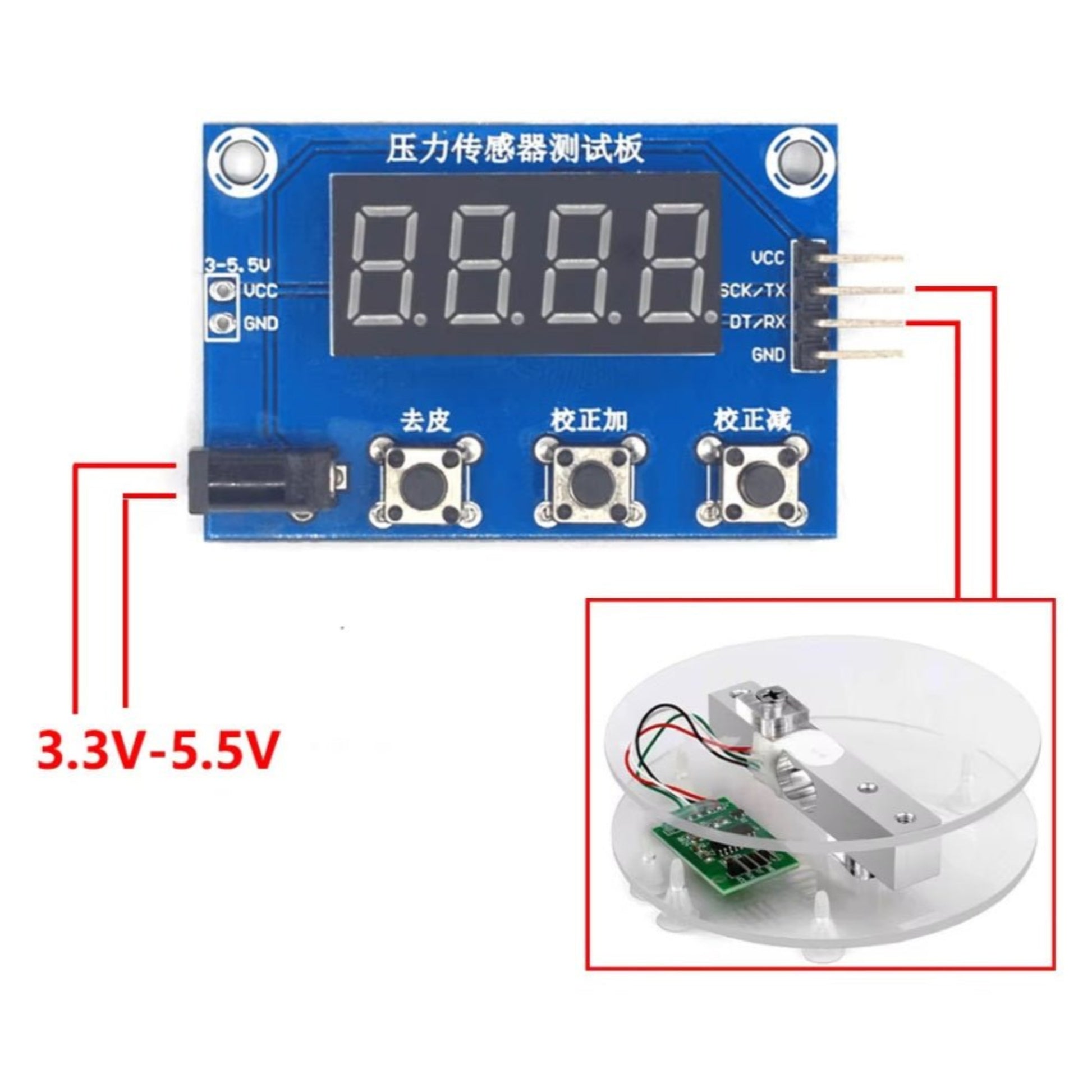

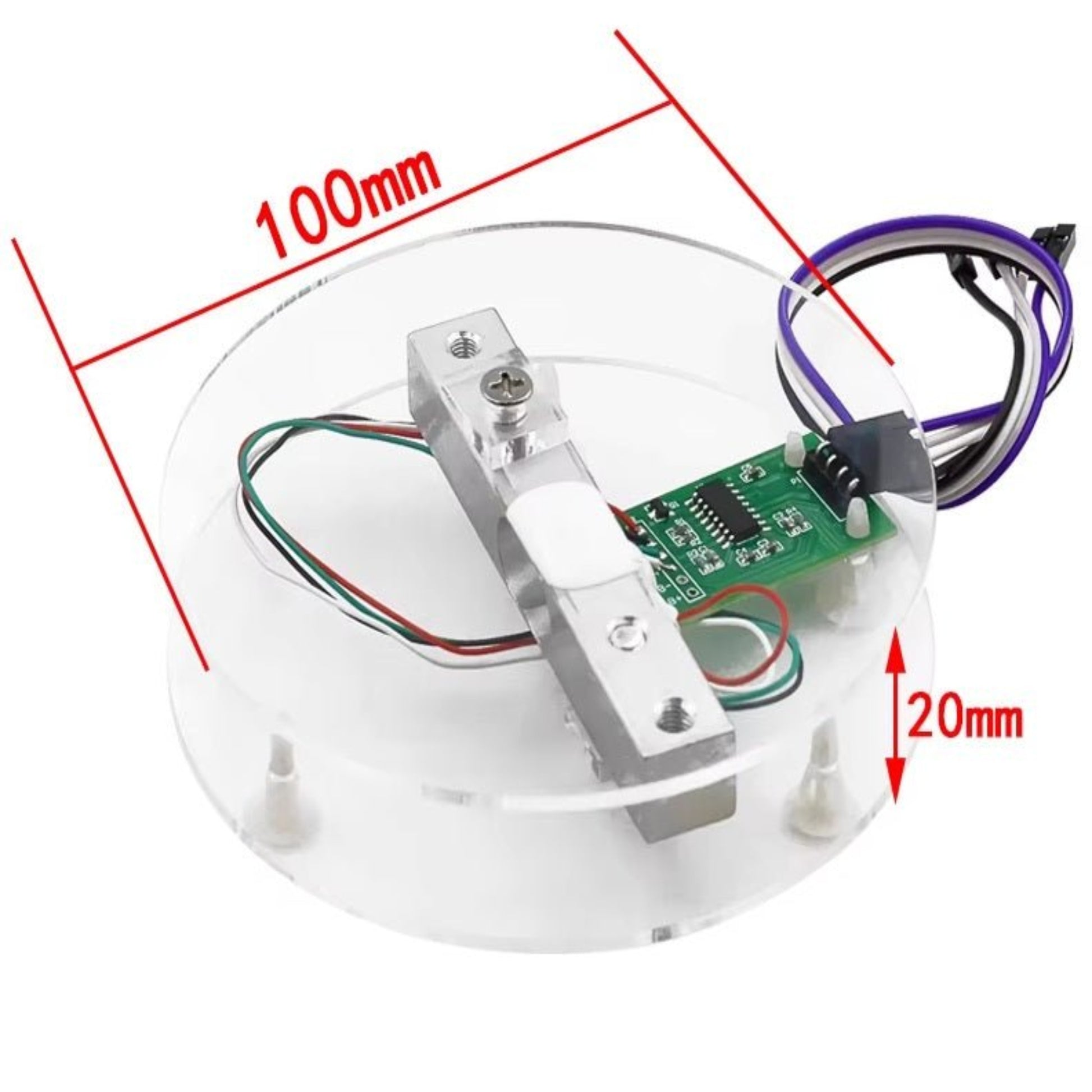

這款20KG稱重模組提供內建的背板、51 單晶片模組和顯示器可用於製作電子秤。 • 4條引線，易於使用，需加上 5-10V 驅動電壓，因受力變化而直接輸出電壓信號。 產品尺寸 • 稱重模組尺寸：12.7 x 12.7 x 80mm • HX711AD 模組尺寸：16*24mm 產品規格 • 型號： 20KG • 固定孔：兩個 4mm 孔；兩個 5mm 孔 • 固定孔距離：約 14.5mm 接線方式 • 紅線：連接電源 + • 黑線：連接電源 - • 綠線：連接輸出信號 + • 白線：連接輸出信號 - 注意事項 • 傳感器的一端需通過螺絲孔固定，另一端保持浮動狀態。施加重力時需按照標籤指示的方向進行。特別注意不得直接按壓白色橡膠部分，以免損壞傳感器。 4位數字管模組說明： 此模組設計為廣泛電壓範圍，電源供應範圍為 DC 3~5.5V。 • 供電方式： • USB 線供電 • 自行接線（保留接口） 模組需先連接壓力傳感器，然後再通電使用。首次連接壓力傳感器後，需進行校準。板子具有剝離、校準等功能，參數在斷電後會保存，未來使用時無需再次校準。 模組尺寸 • 尺寸：50 x 33 x 10mm • 顯示：4 位數字管，最大顯示 9999g 兼容性 可連接常見20KG壓力傳感器。一般來說，5Kg 範圍的傳感器精度波動約在 1g 左右。如果波動較大，可能是由於電源不穩定造成的，請嘗試更換電源。（首次連接後需要進行校準）
