HD-DS200CM 紅外線對射感應器 | 3米偵測距離

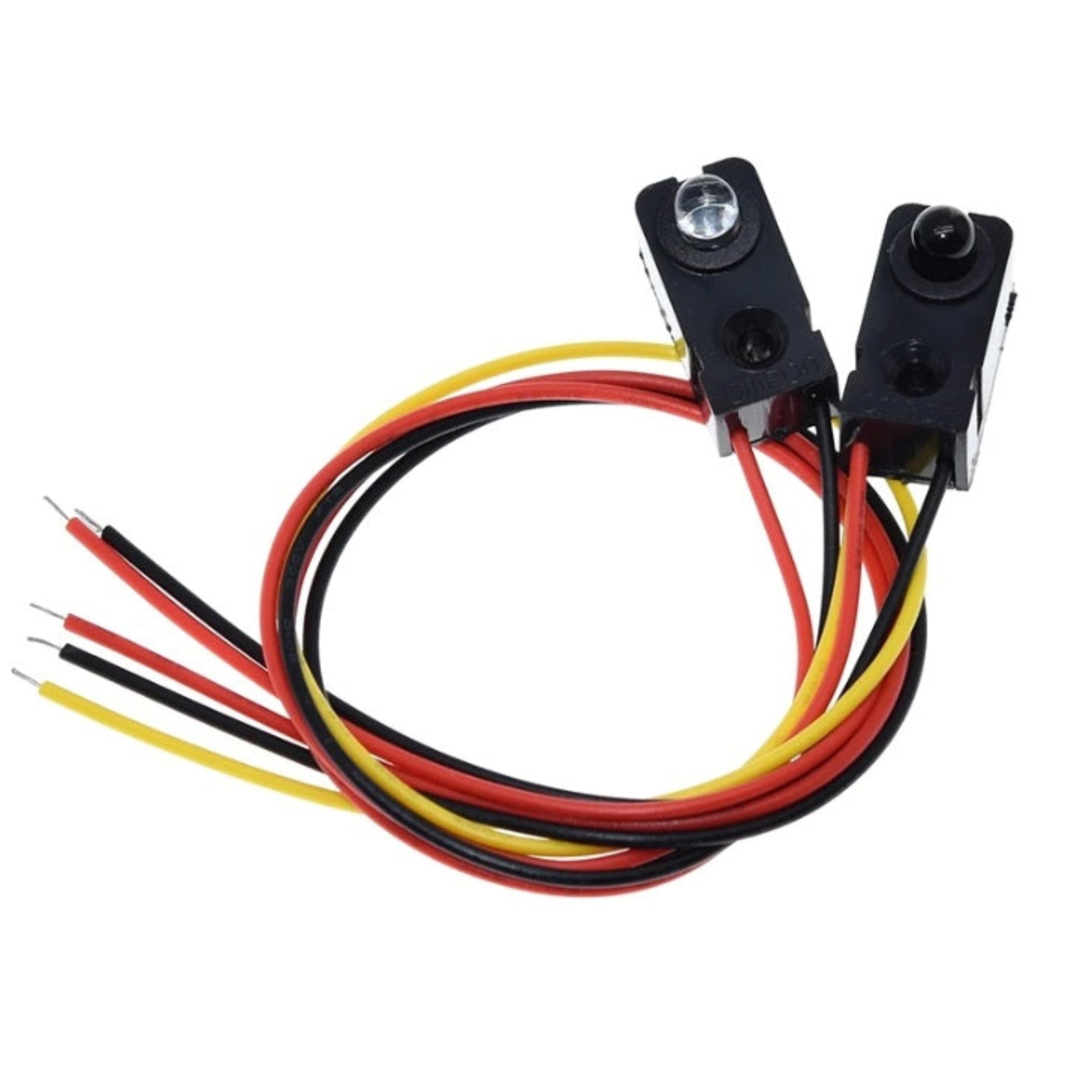

使用 HD-DS200CM 紅外線對射感應器，精確偵測物體或阻斷。這套可靠的感應器包含一個紅外線發射器和一個接收器，設計用作產生一條隱形光束，當有物體通過時即可偵測。它非常適合各種自動化、保安和 DIY 電子項目。

主要特點

• 長偵測距離： 在室內環境下，提供高達 3米（約9.8英尺）的穩定偵測。
• 可靠 NPN 輸出： 具備 3 線 NPN 輸出（常開）。當光束被阻斷時，訊號會轉為 LOW (低電平)，使其易於與 Arduino, Raspberry Pi 或 PLC 等微控制器整合。
• 高電流輸出： 能夠提供 70mA 輸出，足以直接驅動小型繼電器、蜂鳴器或指示燈，無需額外的驅動電路。
• 反應迅速： 僅需 2ms 反應時間，非常適合用於輸送帶物件計數等高速應用。
• 聚焦光束： 窄發射角 (<5°) 和接收角 (<10°) 確保精確偵測，並減少由側面物體引起的誤觸發。
• 小巧易裝： 迷你外殼 (20x10x8mm) 帶有安裝孔，適合安裝在狹窄的空間。

運作原理

只需將透明的發射器對準黑色的接收器並接通電源。發射器會發出聚焦的、不可見的紅外光束。只要接收器「看到」光束，輸出訊號將保持 HIGH (高電平/開路)。當有物體從兩者之間穿過並阻斷光束時，接收器的輸出會立即切換到 LOW (低電平/連接到 GND)。

常見應用

• 生產線及輸送帶物件計數
• 自動門、閘門、寵物門
• 機械人避障
• 保安及防盜警報系統
• 出入提示器或訪客計數器

產品規格

• 型號： HD-DS200CM
• 感應方式： 紅外光束阻斷 (對射式)
• 偵測距離： 最遠 3米 (300cm)
• 工作電壓： DC 4.5V - 5.5V
• 工作電流： 發射器 (~20mA), 接收器 (~10mA)
• 輸出類型： NPN, 常開 (光束阻斷時輸出 LOW)
• 輸出電流： 70mA (最大)
• 反應時間： 2ms

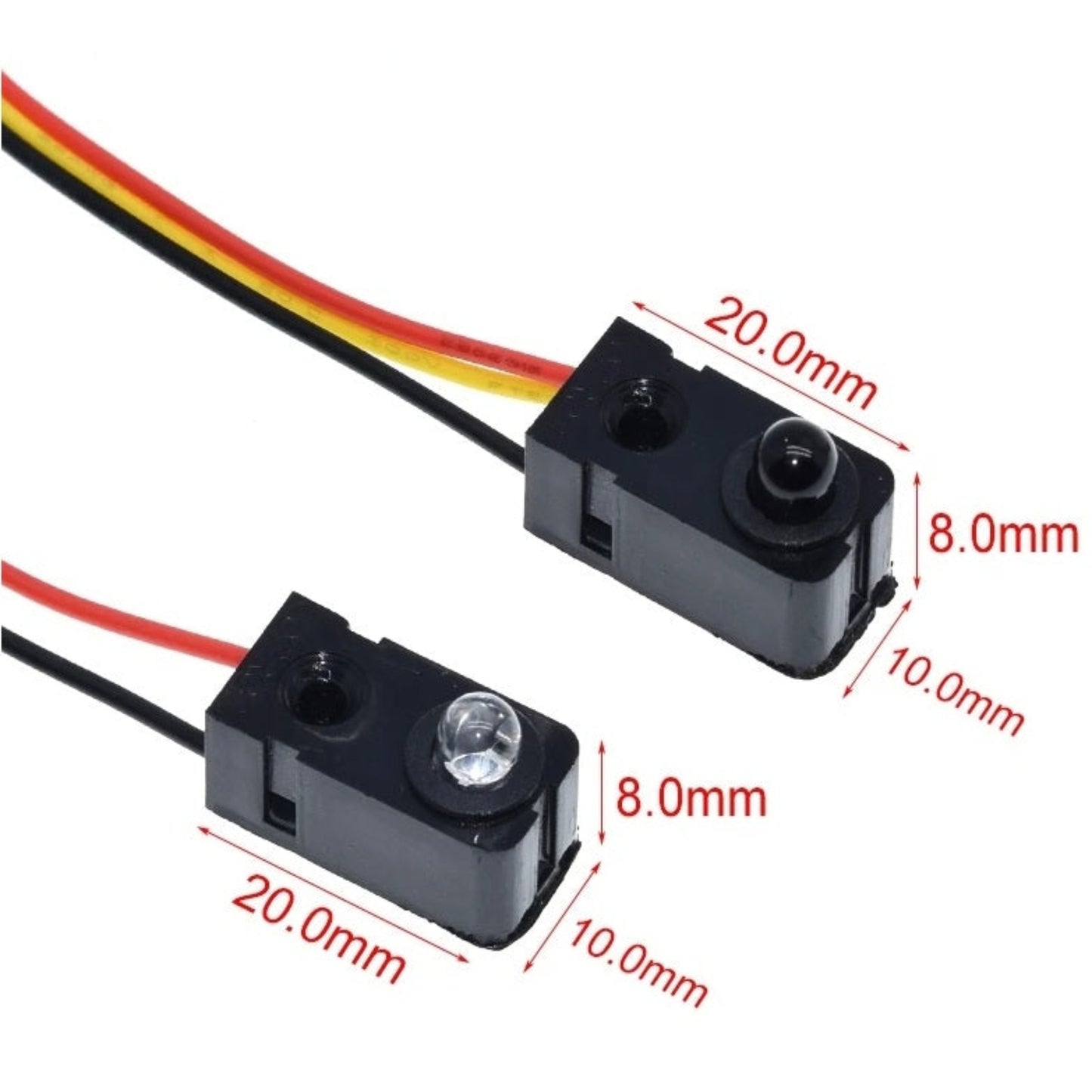

• 尺寸 (長x寬x高)： 20mm x 10mm x 8mm
• 線長： 約 30cm
• 工作環境： 室內使用 (不防水)
• 工作溫度： -10°C 至 60°C

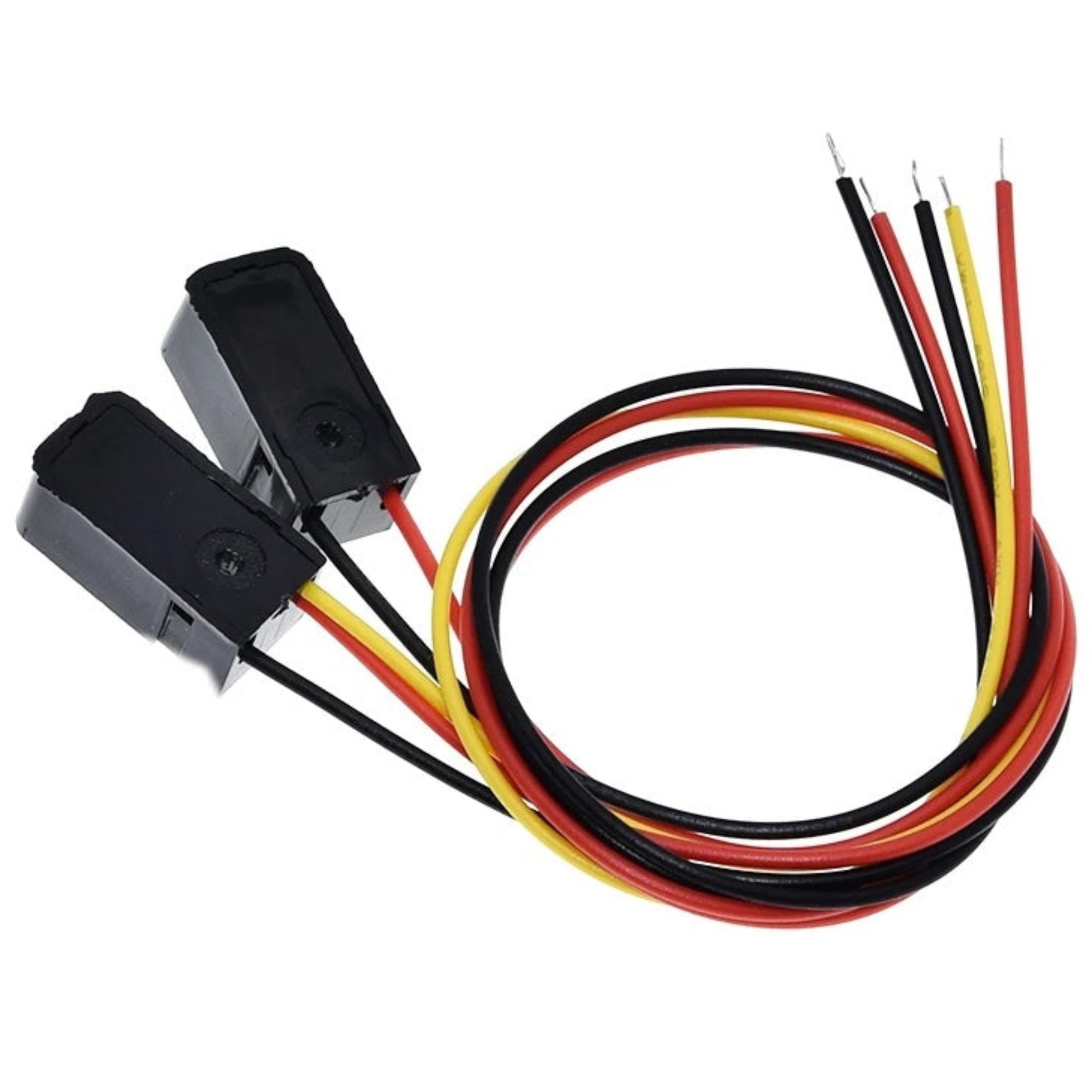

包裝內容

• 1 x 紅外線發射器 (2線)
• 1 x 紅外線接收器 (3線)

接線指南

• 發射器 (透明鏡頭, 2線):
  • 紅線： +5V DC
  • 黑線： GND (接地)
• 接收器 (深色鏡頭, 3線):
  • 紅線： +5V DC
  • 黑線： GND (接地)
  • 黃線： 輸出訊號 (NPN)
