FNIRSI TSG6020 60MHz 雙通道訊號產生器 | 200MSa/s

FNIRSI TSG6020 60MHz 雙通道訊號產生器 | 200MSa/s

🔥 1 sold•✓ In stock
HK$1,280.00
HK$1,280.00
銷售 售罄
運費將在結帳時計算。

產品簡介

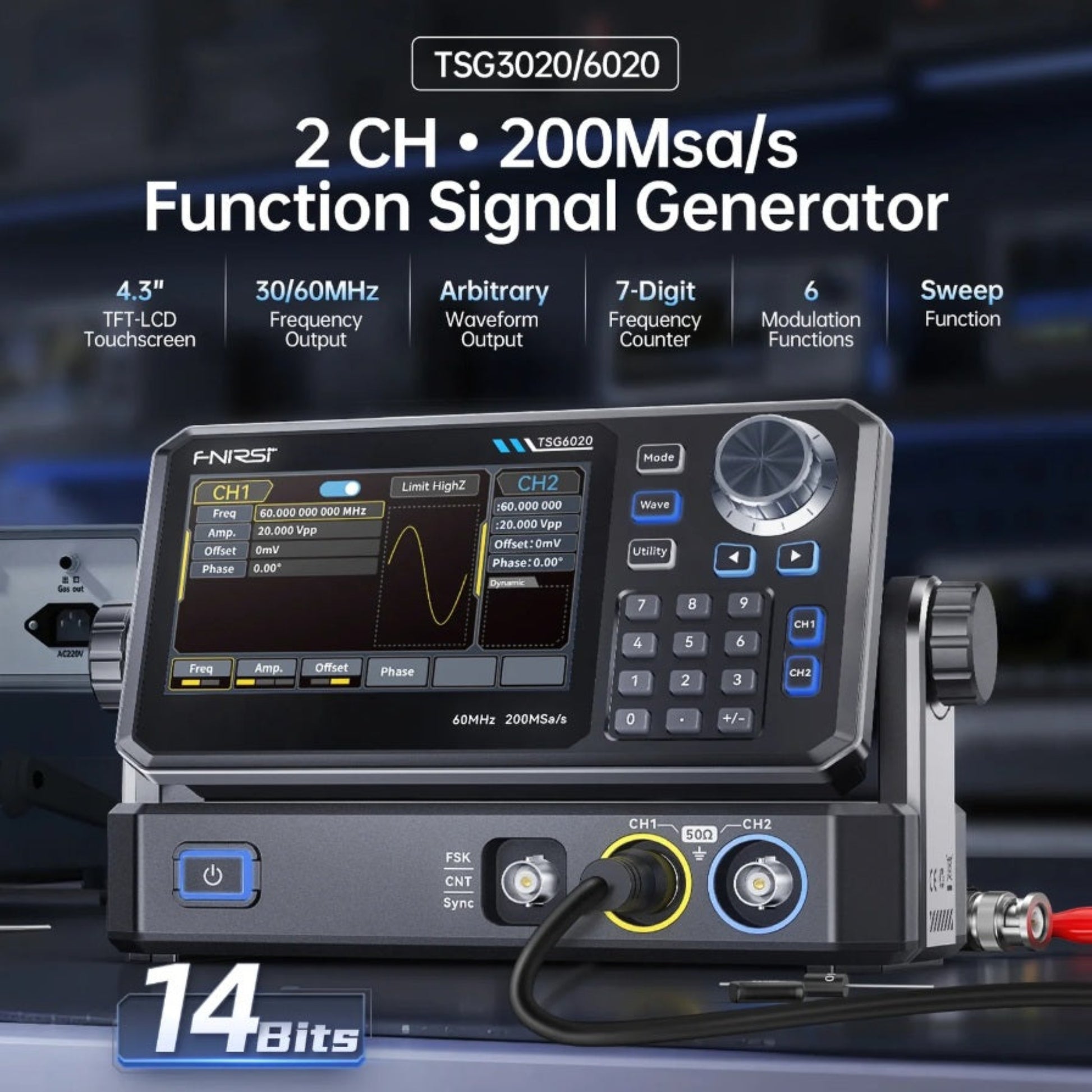

為您的電子測試與研發工作帶來突破。FNIRSI TSG6020 專業級雙通道訊號產生器提供 60MHz 輸出頻率、200MSa/s 取樣率及 14-bit 高垂直解像度。結合獨家 ZeroSurge 與 VeriPoint 技術，精準輸出無失真波形。無論是大專院校 STEM 實驗室、企業生產線測試還是電子工程師研發，都是值得信賴的首選測試儀器。

主要功能

  • 60MHz 真雙通道輸出： 兩個獨立通道均支援最高 20Vpp 振幅輸出，輕鬆應對複雜的電子元件測試需求。
  • 200MSa/s 取樣率與 14-Bit 解像度： 提供極高精準度，還原最真實的波形細節，滿足專業級研發標準。
  • ZeroSurge 與 VeriPoint 技術： 大幅改善傳統 DDS 波形邊沿表現，有效減少抖動與過衝現象。

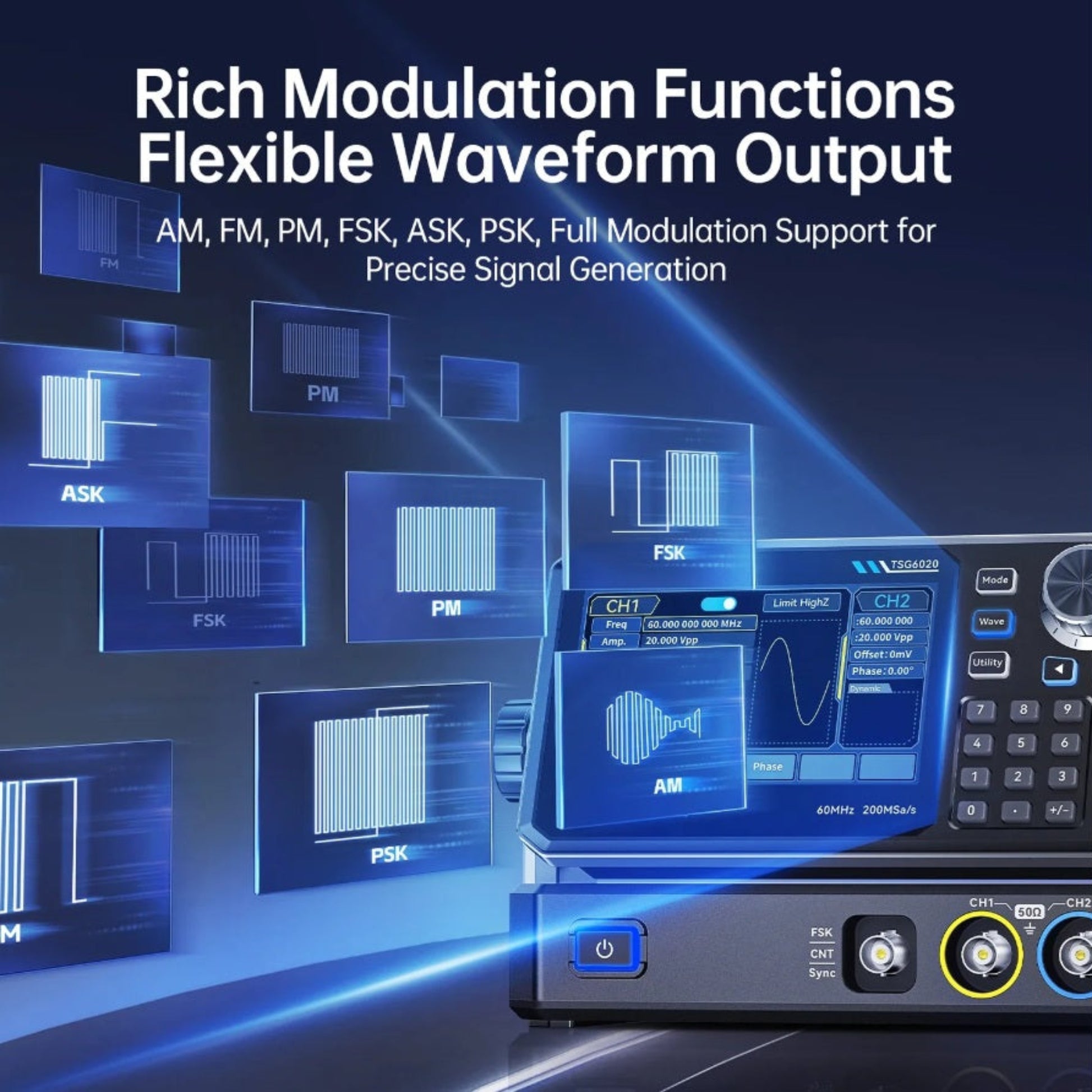

  • 豐富的調變功能支援： 全面支援 AM, FM, PM, FSK, ASK 及 PSK，非常適合通訊器材及無線電設備的開發測試。
  • 內置 7 位數頻率計： 支援 100mHz 至 100MHz 測量範圍，兼容 TTL 訊號，幫您節省添置獨立頻率計的預算與空間。

完整產品描述

專為高要求電子測試而設的精準度

在處理複雜電路設計或 RF 射頻測試時，訊號的穩定性決定了測試的成敗。FNIRSI TSG6020 訊號產生器具備 200MSa/s 取樣率與 14-bit 垂直解像度，能完美捕捉並輸出每一個波形細節。不論是標準的正弦波，還是極度複雜的自訂任意波形，都能確保極低的諧波失真與高還原度。



突破傳統 DDS 限制的創新技術

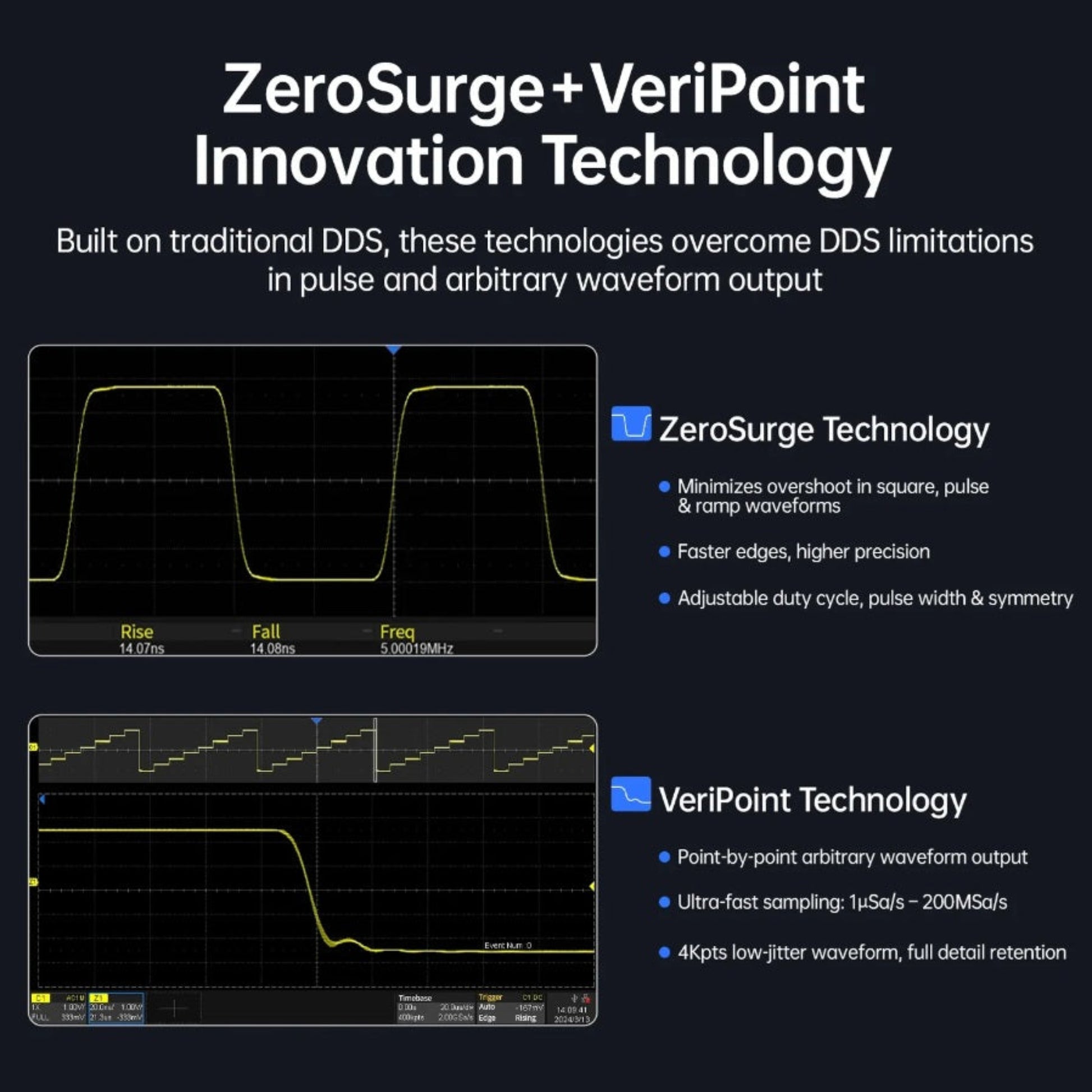

傳統 DDS 產生器在輸出脈衝波或方波時，經常會出現明顯的過衝 (Overshoot) 問題。TSG6020 引入了兩項核心突破技術：

  • ZeroSurge 防過衝技術： 將方波、脈衝波及斜波的過衝幅度降至 ≤1%，提供極快的邊沿時間（≤13.5ns），確保訊號乾淨利落。
  • VeriPoint 技術： 實現真正的逐點 (Point-by-point) 任意波形輸出，帶來極低抖動（<200ps），讓您的自訂訊號零誤差呈現。



真正的雙通道獨立效能

雙通道不應互相拖累。TSG6020 的 CH1 與 CH2 皆能獨立運作，即使在最高 60MHz 頻率下，依然能維持高達 20Vpp 的滿載振幅。這代表您可以同時輸出兩組穩定、高保真度的訊號，輕鬆應付相位同步及差分訊號等進階測試。



靈活直觀的雙操作介面

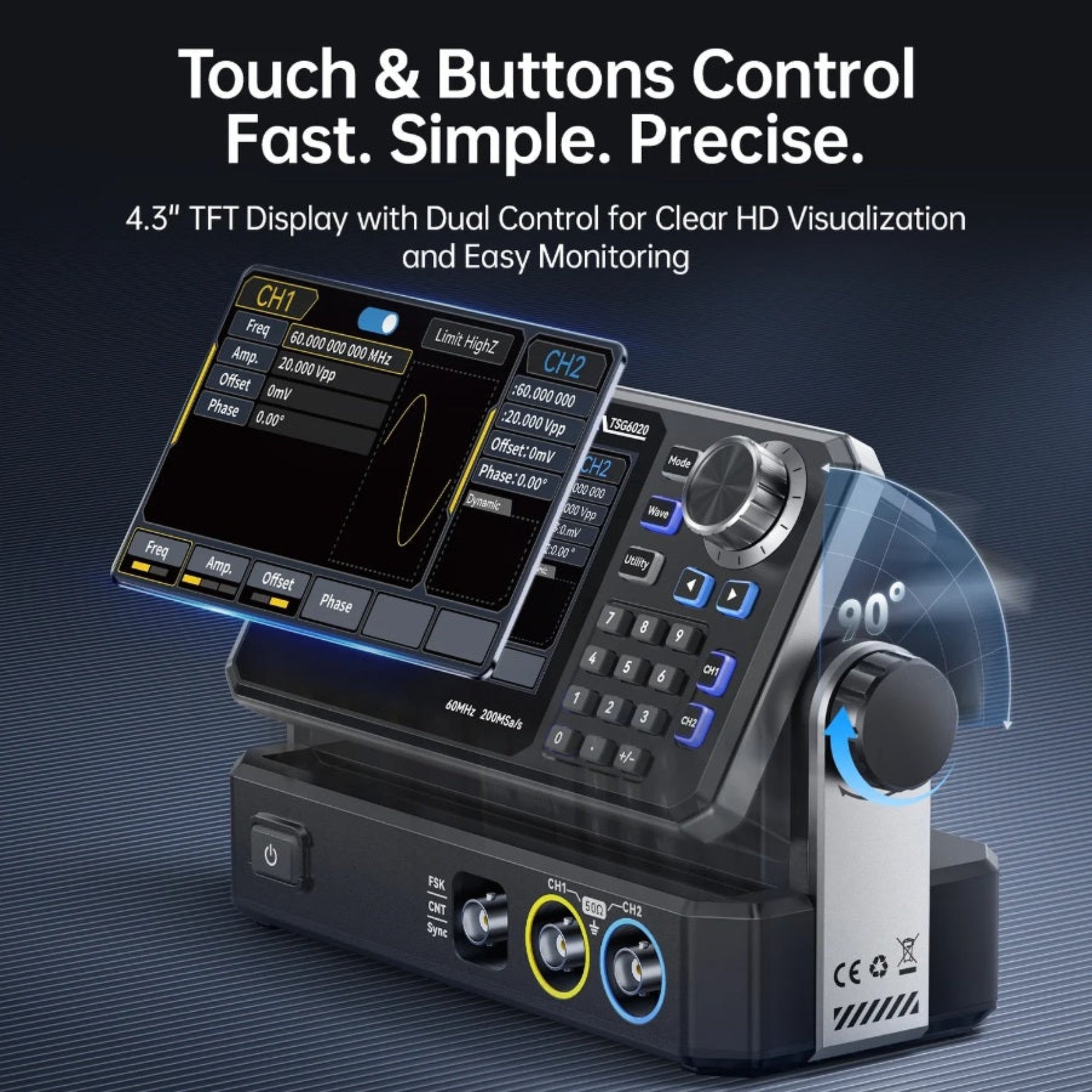

實驗室儀器操作應該簡單直接。機身配備 4.3 吋 TFT-LCD 高解像度觸控螢幕，配合實體旋鈕及數字按鍵，提供流暢的操作體驗。螢幕更支援 90° 視角調整，讓工程師在任何工作台角度都能清晰監控波形狀態。

技術規格

  • 最高輸出頻率 (Max Output Frequency): 60 MHz60 MHz
  • 取樣率 (Sampling Rate): 200 MSa/s200 MSa/s
  • 垂直解像度 (Vertical Resolution): 14 bits14 bits
  • 輸出通道 (Channels): 2 個獨立通道 (2 independent channels)
  • 最高輸出振幅 (Max Output Amplitude): 20 Vpp20 Vpp
  • 正弦波頻率範圍 (Sine Wave Frequency Range): 1 μHz–60 MHz1μHz–60 MHz
  • 方波/脈衝波頻率範圍 (Square/Pulse Wave Frequency Range): 1 μHz–24 MHz1μHz–24 MHz
  • 支援調變類型 (Modulation Types): AM, FM, PM, FSK, ASK, PSK
  • 掃頻模式 (Sweep Modes): 線性掃頻 (Linear Sweep), 對數掃頻 (Logarithmic Sweep)
  • 內置頻率計 (Built‑in Counter): 7 位數, 測量範圍 100 mHz–100 MHz100mHz–100 MHz
  • 顯示螢幕 (Display): 4.3 吋 TFT LCD, 480×272480×272 觸控螢幕 (4.3" TFT LCD touchscreen)

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。



常見問題

Q: 這款產生器支援儲存自訂的任意波形嗎？
A: 支援。TSG6020 內置非揮發性記憶體，可儲存高達 24 組用戶自訂的任意波形。配合 VeriPoint 技術，能確保自訂波形每次都能精準無誤地輸出，即開即用。

Q: 當兩個通道同時在 60MHz 運作時，振幅會減弱嗎？
A: 不會。TSG6020 的硬體架構經過特別設計，確保即使雙通道同時輸出 60MHz 高頻訊號，依然能維持足額的 20Vpp 振幅，提供極高穩定性。

Q: 這款儀器適合用於本地大專院校的 STEM 或工程實驗室嗎？
A: 非常適合。其直觀的觸控螢幕介面大幅降低了學生的學習門檻，同時具備完善的輸出保護及接地安全設計。加上強大的功能配置，能完全滿足大專院校日常教學及科研項目的需求。

適用對象/場景

  • 研發工程師 (R&D)： 影音設備、電腦底板及通訊產品的電路開發。
  • 大專院校及 STEM 教育機構： 電子工程系實驗室教學及研究示範。
  • 企業生產及維修線： 自動化測試系統、電子零件的 QA 檢測。
  • 進階電競硬件玩家/維修者： 針對高階電子器材進行改裝或深度維修。
