• An ESP8266 WiFi-N-RED development board with a purple PCB, yellow and red header pins, a black power jack, and a USB-C port, shown on a white background.

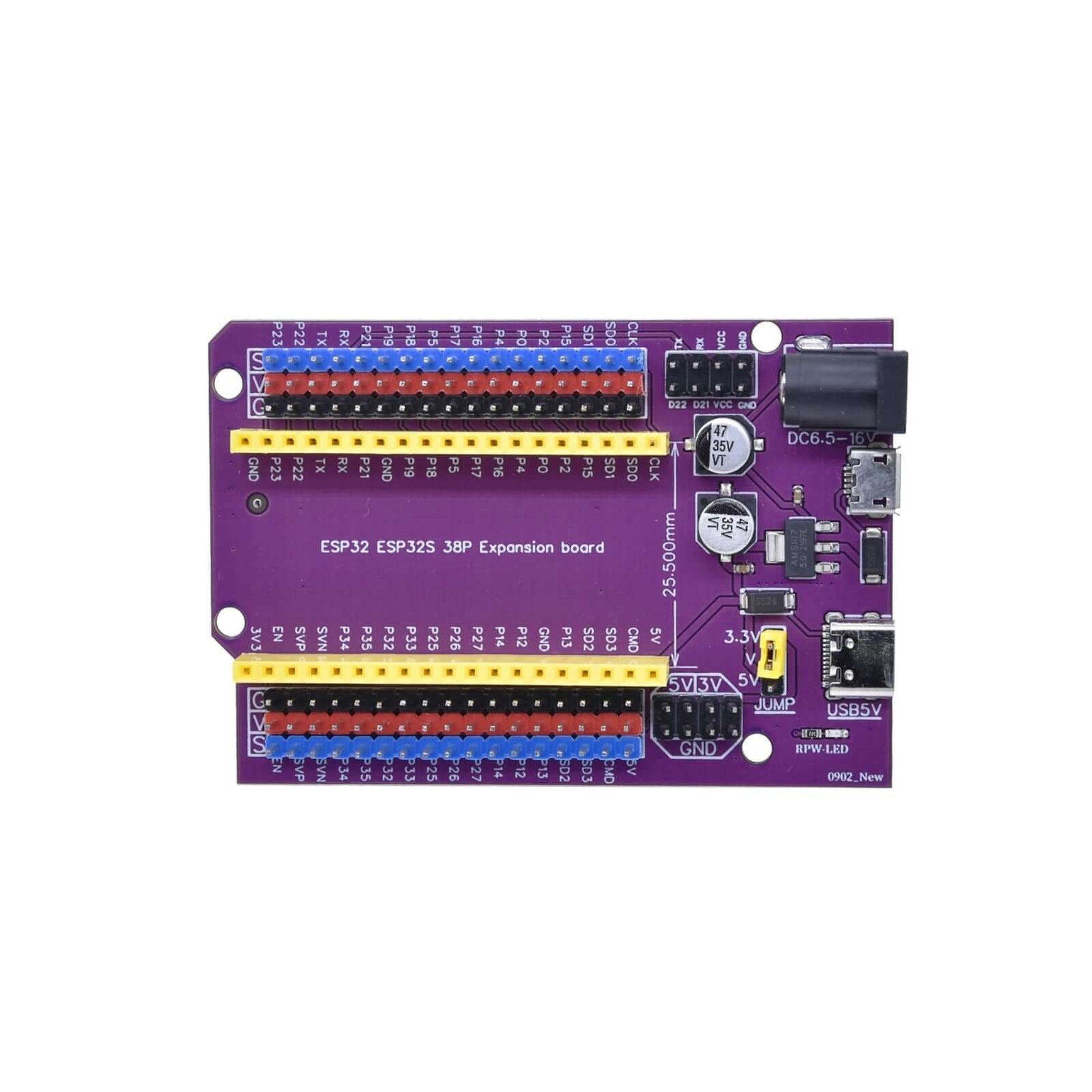

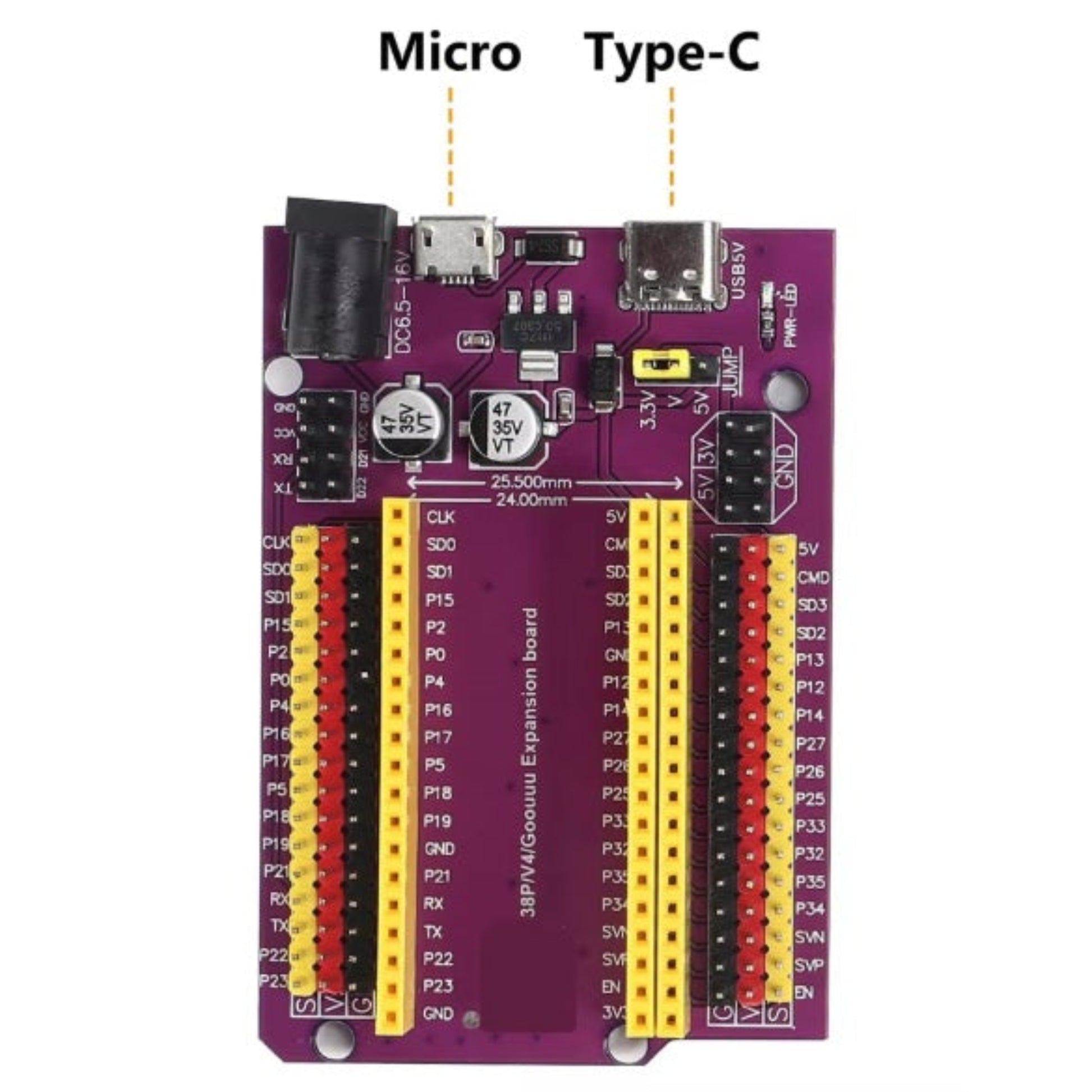

  • 紫色 ESP32 38-pin 電源擴展板正面圖，清晰顯示 Type-C、Micro USB 及 DC 火牛輸入接口。

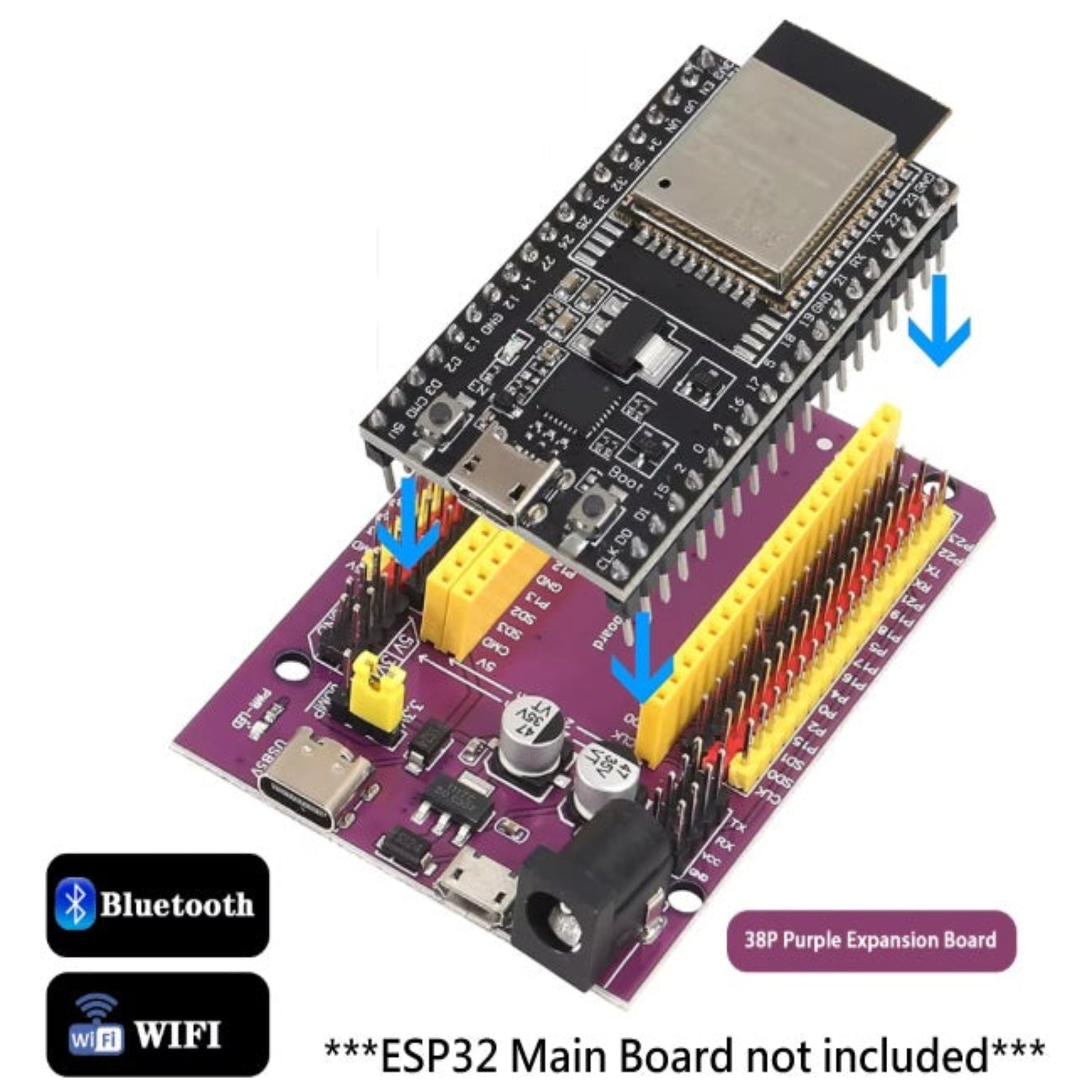

  • 示範如何將 38 針 ESP32 開發板免焊接直接插入擴展板母座的安裝指南圖。

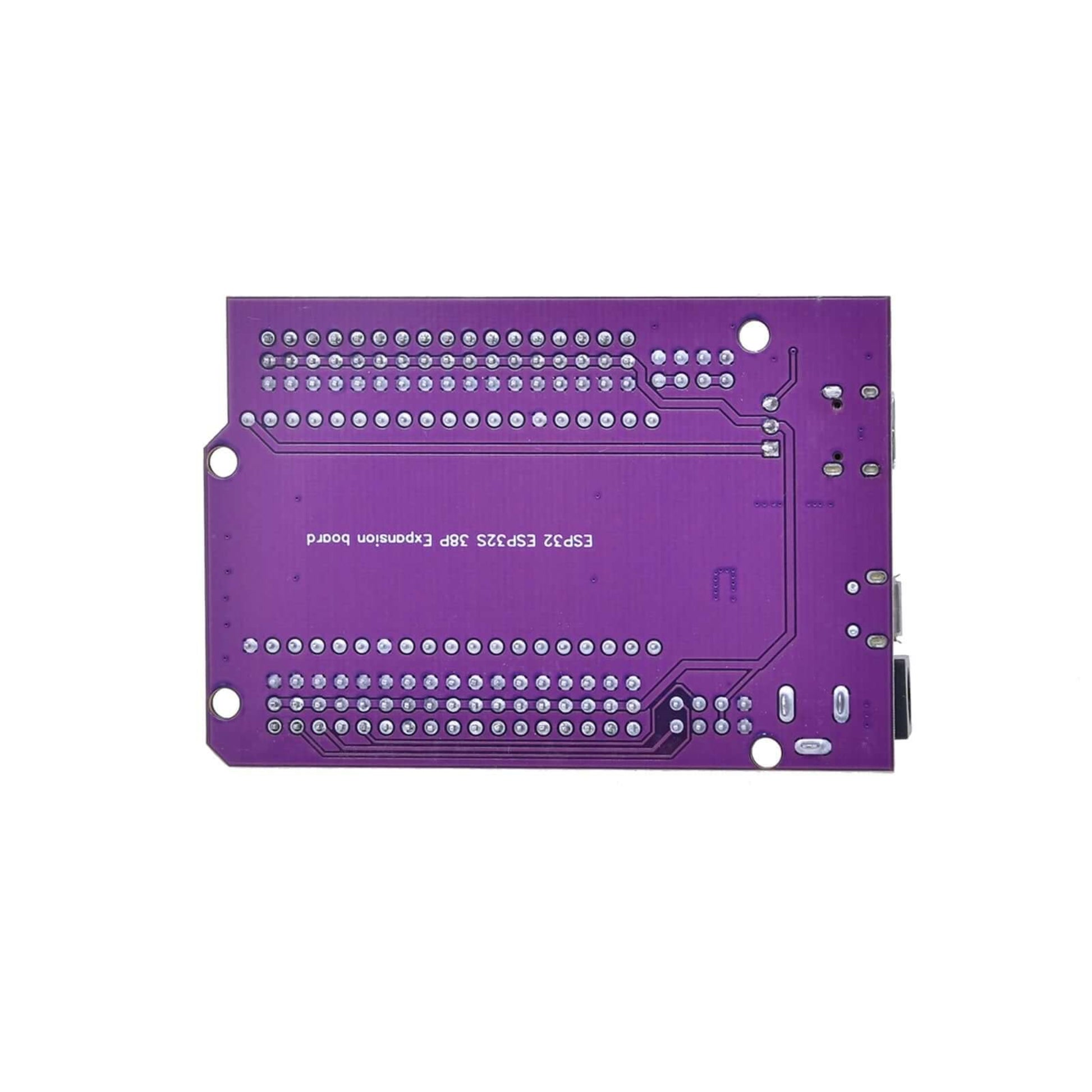

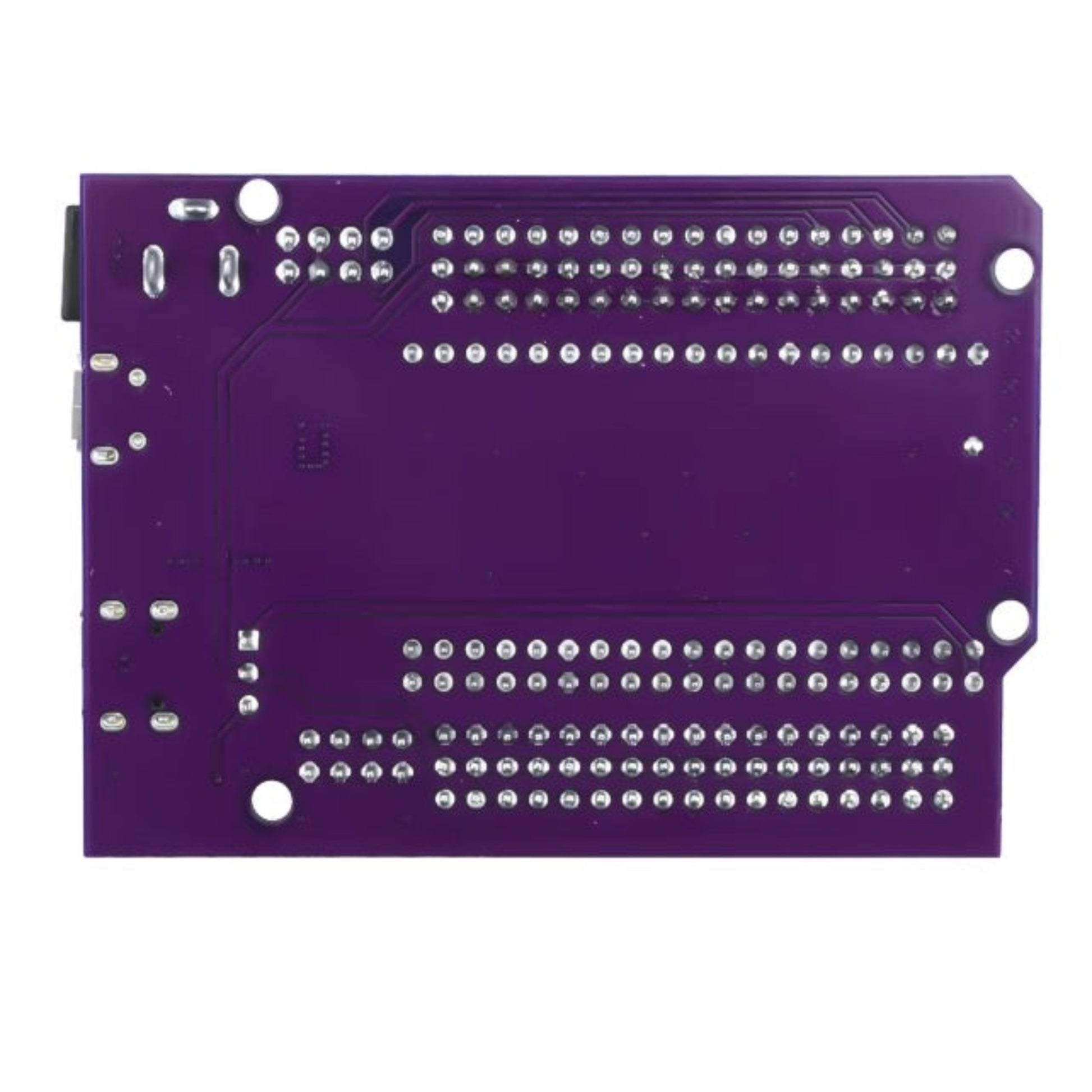

  • ESP32 擴展底板背面圖，展示扎實的焊點及高質素雙面電路板設計。

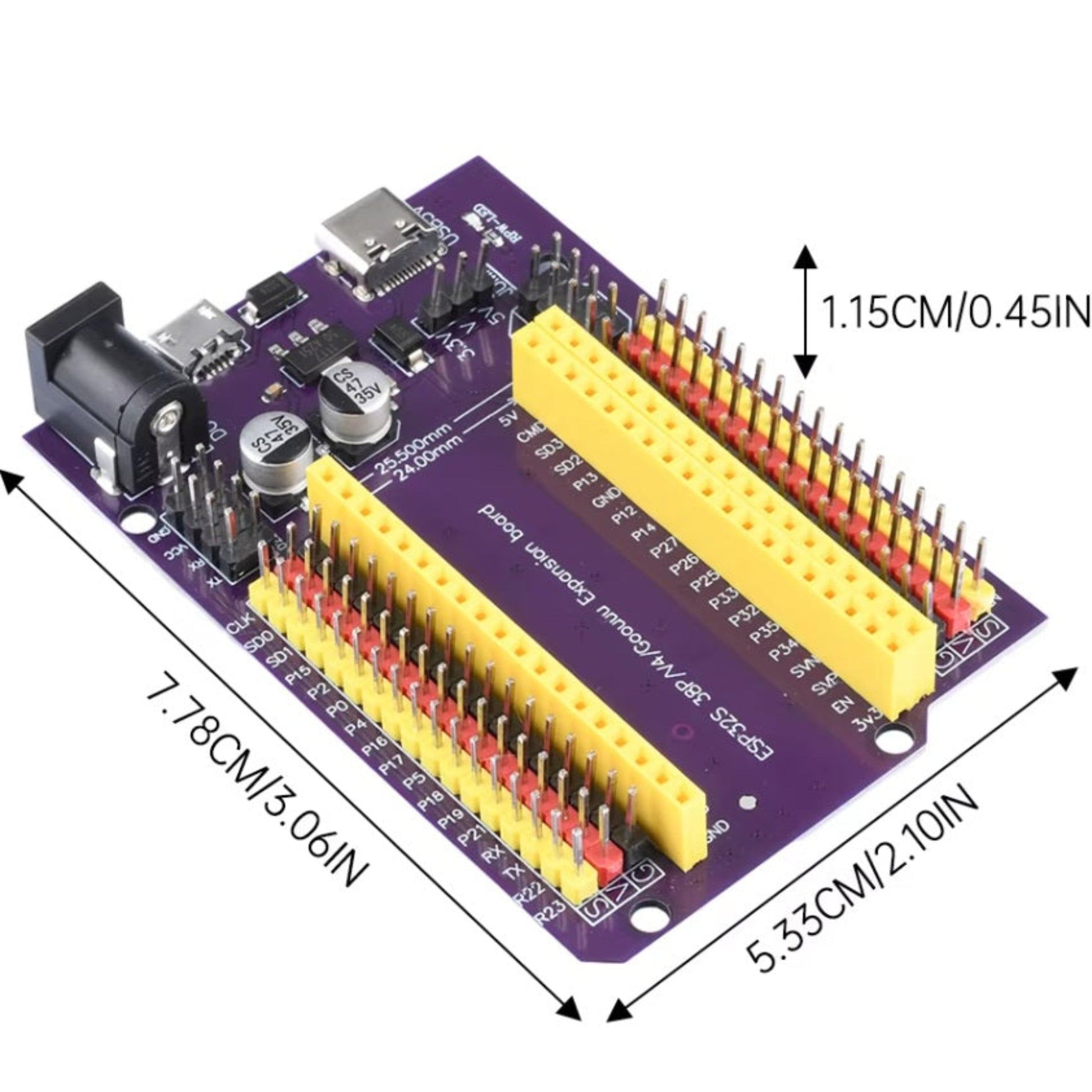

  • 標示了精確尺寸 (7.78cm x 5.33cm) 的 ESP32 38-pin 擴充板，方便評估專案空間。
1 5

ESP32 38-Pin 專用電源擴展板 | 支援 Type-C 及 DC 火牛輸入

ESP32 38-Pin 專用電源擴展板 | 支援 Type-C 及 DC 火牛輸入

🔥 7 sold•✓ In stock
HK$35.00
HK$35.00
銷售 售罄
運費將在結帳時計算。

產品簡介

這款ESP32 38-Pin 專用電源擴展板是專為 38 針 ESP-WROOM-32 開發板設計的 IoT 擴充模組。它具備 Type-C、Micro USB 及 DC 火牛插座（6.5-16V）三種供電介面，完美解決複雜 STEM 專案中供電不足的問題。深水埗 20 年老字號新昌電腦有限公司 (Sun Cheong Computer Co. Ltd.)門市備有大量現貨。無論你是接駁多組感應器還是驅動摩打，這塊紫色的擴展底板都能為你的 DIY 專案提供最穩定的電壓輸出，免卻使用麵包板的繁瑣接線。

主要功能

  • 三重供電選擇： 內建 Type-C、Micro USB 及 DC 火牛插座，靈活配合不同的電源配置。
  • 精準 38 針兼容： 完美對應標準 38 針 ESP32 及 ESP-WROOM-32 開發板，無縫接合。
  • 支援數據穿透： 允許透過擴展板上的 USB 介面同時為底板供電及進行程式燒錄。
  • 全針腳引出設計： 將所有 GPIO 針腳擴展至易於接駁的排針，方便快速連接杜邦線及感應器。
  • 高質素紫色 PCB： 採用雙面電路板設計，焊點扎實，為長期的物聯網專案提供極高穩定性。

完整產品描述

三重供電介面 確保 IoT 專案穩定運行

這款擴展板提供 Type-C、Micro USB 及 DC 火牛插座三種獨立供電選擇，確保你的 ESP32 在高負載下依然獲得穩定電壓。在進行物聯網專案時，標準的 USB 接口往往無法提供足夠電流來同時驅動多組繼電器或無線傳輸模組，容易導致底板電壓驟降並無故重新啟動。透過板載的 DC 6.5-16V 火牛插座，你可以安全地輸入外部電源，在應付高耗電零件的同時，維持微控制器所需的 3.3V/5V 穩定邏輯電壓。

完美兼容 38 針 ESP32 開發板

擴展板採用單面雙排母座設計，專為市面上絕大多數 38 針的 ESP32 及 ESP-WROOM-32 模組度身訂造，提供即插即用的便利體驗。它徹底解決了將微控制器插在麵包板上容易鬆脫的問題。所有 GPIO 針腳均被整齊地引出至標示清晰的排針上，讓你能夠快速且牢固地插上杜邦線，大幅提升電路原型設計的效率。

新昌技術團隊實測建議

購買前請務必點算清楚你的 ESP32 底板是否剛好有 38 支針腳，因為這款擴展板的寬度並不支援 30 針版本。我們深水埗門市的技術專員強烈建議，當你的專案需要同時開啟 Wi-Fi 及藍牙功能時，請務必配合獨立火牛使用 DC 插座供電，這樣能有效避免因供電不足而導致的網絡斷線或燒錄失敗問題。

技術規格
  • 產品類型： 微控制器電源擴展底板 (Breakout Board)
  • 兼容設備： 僅限 38 針 ESP32 / ESP-WROOM-32 / ESP32S 開發板
  • 供電輸入介面： USB Type-C、Micro USB、DC 火牛插座
  • DC 輸入電壓範圍： DC 6.5V - 16V
  • 排針設計： 單面雙排母座
  • 產品尺寸： 78mm x 53mm (7.78cm x 5.33cm)
  • 底板顏色： 紫色
  • 包裝內容： 1x 擴展板 (注意：不包含 ESP32 主機板)

送貨方式

  • Local delivery within Hong Kong and in-store pickup.​
  • Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.​
  • Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).​
  • Estimated delivery time: 1–3 business days after dispatch (Hong Kong).​
  • In-store pickup details (location and time) will be confirmed by email or phone message.​
  • Delivery times are estimates and may be affected by weather or unforeseen circumstances.​

常見問題

  • 這款擴展板兼容 30 針的 ESP32 開發板嗎？不兼容，這款擴展板的排母寬度及針腳定義是專為 38 針版本的 ESP32 設計的，無法插入 30 針的底板。
  • 使用 Type-C 供電和 DC 火牛插座供電有甚麼分別？如果你的專案包含摩打或多組繼電器等高耗電零件，應使用 DC 火牛插座 (6.5-16V) 供電；而 Type-C 則適合用於基本的程式燒錄及低耗電感應器測試。
  • 安裝 ESP32 到這塊擴展板需要使用辣雞焊接嗎？不需要，擴展板已經預先焊好雙排母座，你只需將 38 針的 ESP32 直接對準插落去即可，完全即插即用。
  • 我可以直接帶自己的 ESP32 到深水埗實體店測試尺寸嗎？可以，我們非常歡迎你帶同本身的微控制器來到新昌電腦門市，店內的技術人員會即場協助你核對針腳數量及測試是否合適。
  • 這塊擴展板支援數據傳輸以進行程式燒錄嗎？支援，擴展板具備數據穿透功能，你可以將電腦連接到擴展板上的 Type-C 或 Micro USB 接口，直接為上方的 ESP32 燒錄程式。

適用對象/場景

  • 需要為學生準備統一且免焊接物聯網教材的 STEM 課程導師。
  • 在家中搭建智能家居 (Smart Home) 系統，需要穩定火牛供電的 DIY 開發者。
  • 製作遙控車或機械人，需要牢固連接大量杜邦線及感應器的創客 (Makers)。
