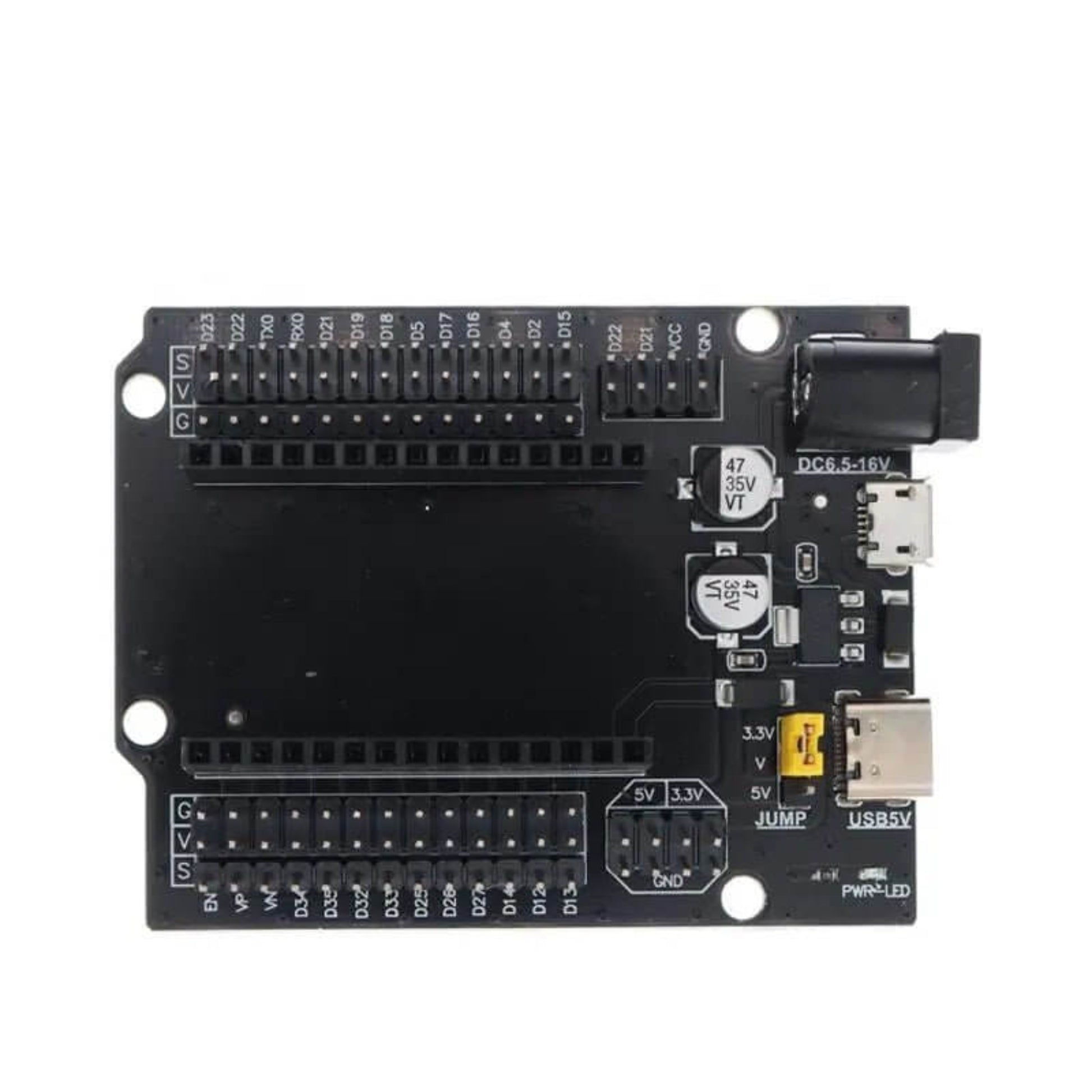

• ESP32 Type-C development board power expansion board showing power input, 5V/3.3V jumper, and all GPIO pins.

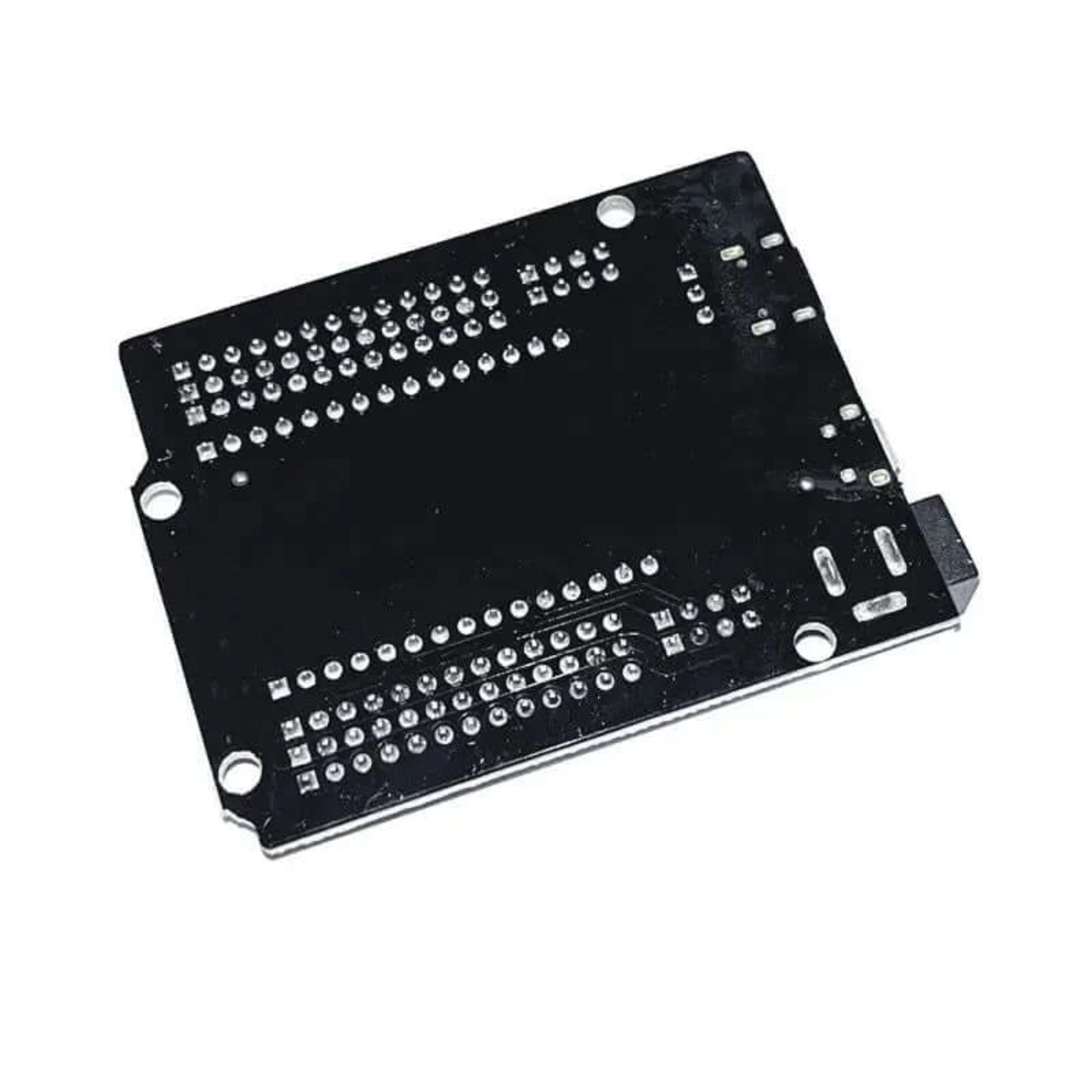

  • Rear view of the ESP32 development board expansion PCB, showing clean solder points and board structure.

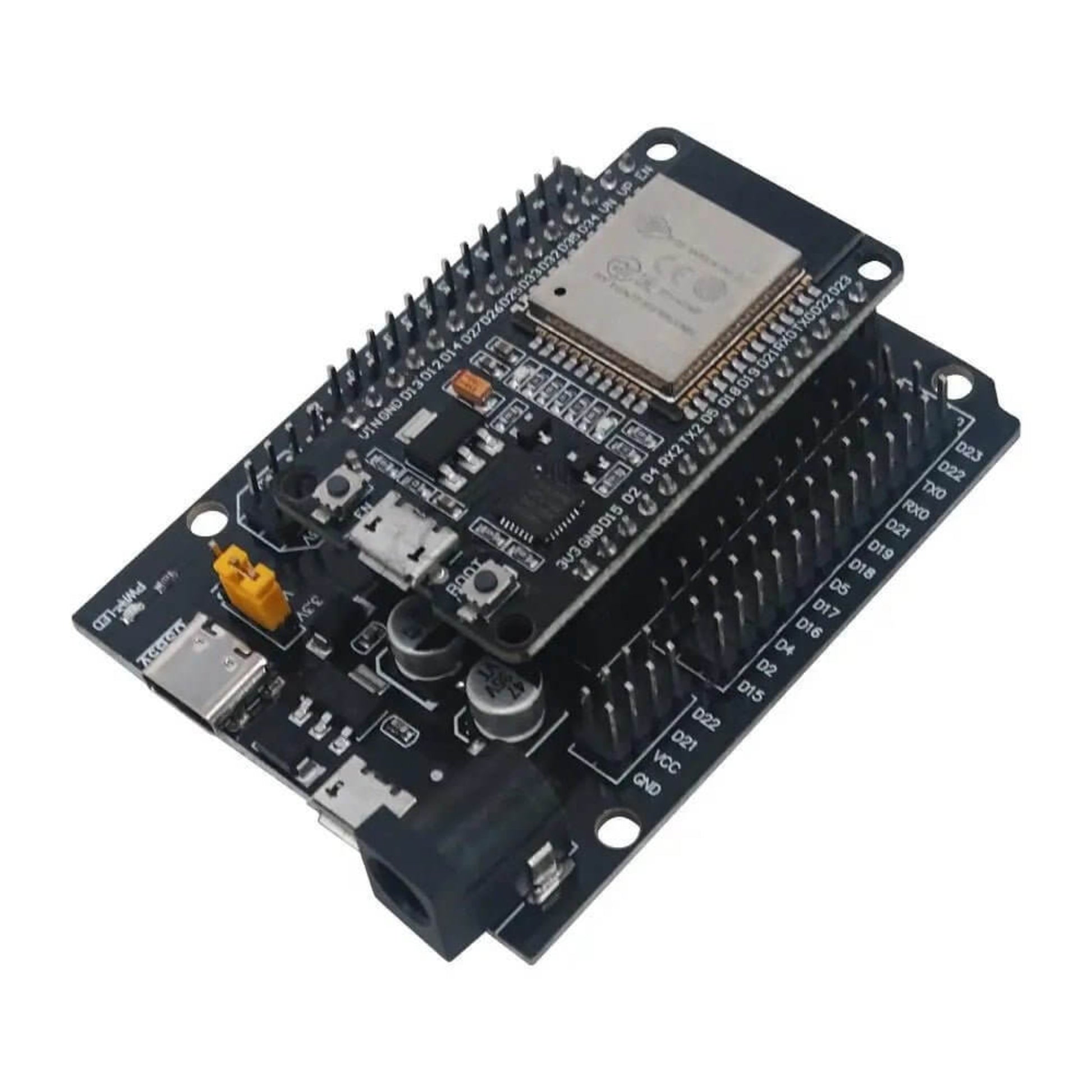

  • Top-down view of the expansion board with the ESP32 (Type-C) module installed, demonstrating the full extended setup.
1 3
8 sales

ESP32 30-Pin 擴展板｜DevKitC 擴展模組｜Type-C 及 DC 雙電源供應

ESP32 30-Pin 擴展板｜DevKitC 擴展模組｜Type-C 及 DC 雙電源供應

HK$19.00
HK$19.00
銷售 售罄
運費將在結帳時計算。

🔍 產品概述

充分發揮 ESP32-DevKitC（30 針腳） 的潛力！這款專為開發者及 DIY 製作者設計的 擴展板（Expansion Shield），能將所有 30 個 GPIO 針腳轉換為易於連接的 GVS（接地、電壓、信號） 介面，並同時支援 USB Type-C 及 DC 電源輸入，非常適合原型開發、智能裝置及物聯網（IoT）應用。

⚙️ 產品特點

  • 🔋 雙電源輸入選擇
    同時支援 USB Type-C（5V） 及 DC 插口（6.5V–16V） 供電，可靈活應用於開發階段或長期運作的裝置中。
  • 🧩 全面針腳擴展
    將 ESP32-DevKitC 模組的全部 30 個 GPIO 針腳，以 GVS 標準介面 形式引出，方便連接感應器、模組及外部設備。
  • 📡 內建雙 I2C 介面
    配備 兩組獨立 I2C 擴展埠，可輕鬆連接顯示屏、感應器或通訊模組。
  • ⚙️ 可調輸出電壓
    透過跳線帽（Jumper Cap）可自由選擇 5V 或 3.3V 輸出電壓，兼容不同電壓的感應器及模組。
  • 🔌 JUMP 介面設計
    創新的「JUMP」介面方便針腳重複使用，支援更靈活的應用與實驗。
  • ✅ 高相容性設計
    專為 ESP32-DevKitC（30P）系列 而設。請於安裝前確認針腳間距是否符合，以確保連接穩定。

📏 產品規格

項目 規格／說明
兼容型號 ESP32-DevKitC（30 針系列）
電源輸入（1） USB Type-C：5V
電源輸入（2） DC 插口：6.5V – 16V
IO 擴展 全 30 針 GPIO GVS 介面
通訊埠 2 組 I2C 擴展介面
GVS 輸出電壓 可選 5V 或 3.3V（透過跳線帽）
指示燈 電源狀態指示燈（PWR）
安裝介面 ESP32 DevKitC 插槽
板型 穩定可靠的開發／擴展模組

🧰 介面說明

  1. PWR： 電源指示燈
  2. USB 5V： Type-C 電源輸入
  3. DC 6.5–16V： 直流電源輸入插口
  4. I2C Expansion： 兩組 I2C 通訊擴展埠
  5. GVS Interface： GPIO 擴展介面
  6. JUMP Interface： 針腳重用設計
  7. 5V/3.3V Output： 可切換輸出電壓
  8. Installation Slot： 用於安裝 ESP32 DevKitC 主板

📦 包裝內容

  • 1 × ESP32 30-Pin 擴展板（適用於 DevKitC 系列）
