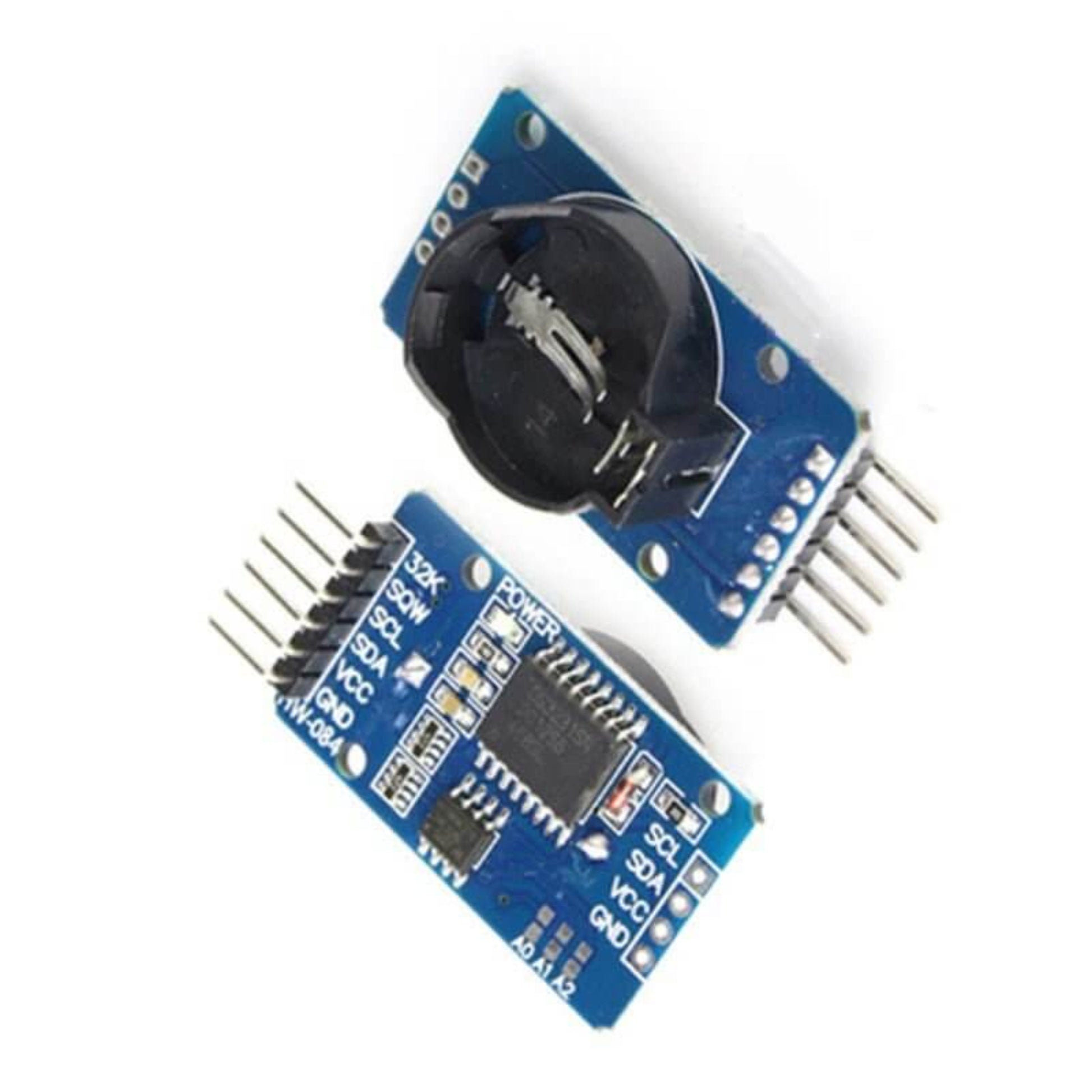

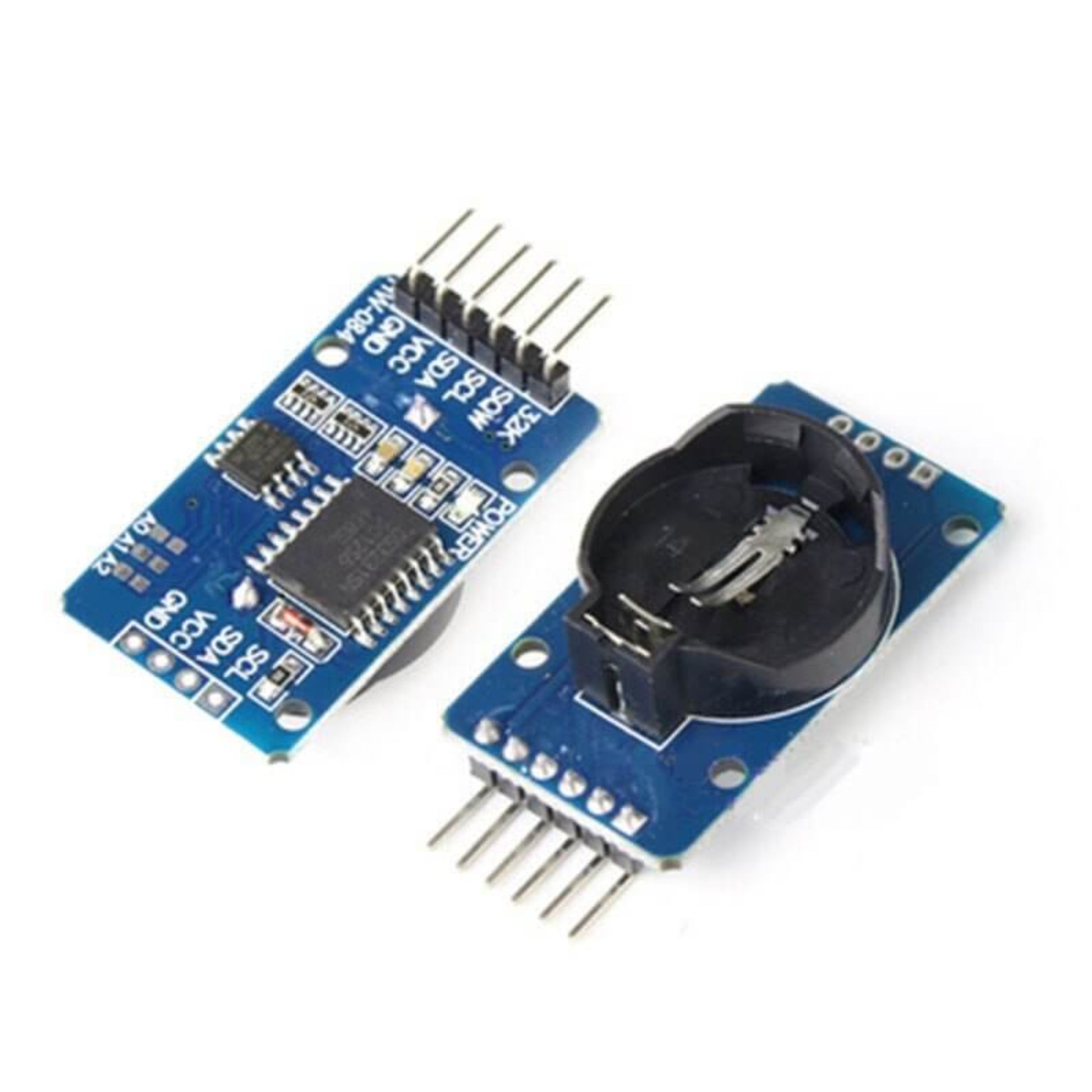

DS3231 高精度即時時鐘模組 (RTC) 適用於 Arduino/Pi

概覽： DS3231 是一款不可或缺的高精度 I2C 即時時鐘 (RTC) 模組，內置溫度補償晶體振盪器 (TCXO) 和晶體。此模組即使在主電源移除時也能維持準確的時間，確保您的專案始終擁有正確的時間、日期和年份資訊。它是 Arduino、Raspberry Pi 及其他需要可靠計時的微控制器專案的理想選擇。

主要特點：

• 卓越精度： 在 0−40∘C 範圍內實現驚人的 ±2ppm 精度，年誤差約為一分鐘。
• 整合 TCXO 及晶體： 提高長期準確性並減少外部元件數量。
• 電池備用： 包含一個 CR2032 電池座，確保在斷電期間持續計時。
• 全面計時功能： 追蹤秒、分鐘、小時、星期、日期、月份和年份。自動調整少於 31 天的月份，並修正閏年直至 2100 年。
• 彈性時間格式： 支援 24 小時制和 12 小時制（帶 AM/PM 指示）。
• 雙日曆鬧鐘： 設有兩個可編程日曆鬧鐘，用於精確的事件觸發。
• 可編程方波輸出： 提供可配置的方波訊號，適用於各種應用。
• 整合溫度感測器： 內置 ±3∘C 精確度的溫度感測器，可透過 I2C 介面存取。
• AT24C32 記憶晶片： 板載 32K I2C EEPROM，用於額外數據儲存 (AT24C32)。
• I2C 介面： 簡單的兩線 I2C/IIC 總線介面，方便與微控制器通訊。在 5V 操作電壓下支援高達 400kHz 的傳輸速度。
• 可串聯： 24C32 地址可透過短接 A0/A1/A2 修改，允許與其他 I2C 設備串聯。
• 電源監控： 精密電壓參考和比較器電路監控 VCC 狀態，檢測電源故障，提供重置輸出，並管理自動電源切換。

技術規格：

• 工作電壓： 3.3V−5.5V
• 尺寸： 38mm(長)×22mm(闊)×14mm(高)
• 時鐘晶片： DS3231
• 記憶晶片： AT24C32 (32K 容量)
• 介面： I2C/IIC
• 電池類型： CR2032（通常不包括，但電池座已預留）

典型應用：

• 數據記錄系統
• 物聯網 (IoT) 設備
• 自動澆水系統
• 帶時間戳的專案
• 電池供電應用
• 任何需要高度精確計時的專案

接線說明（以 Arduino Uno R3 為例）：

• SCL → A5
• SDA → A4
• VCC → 5V
• GND → GND
