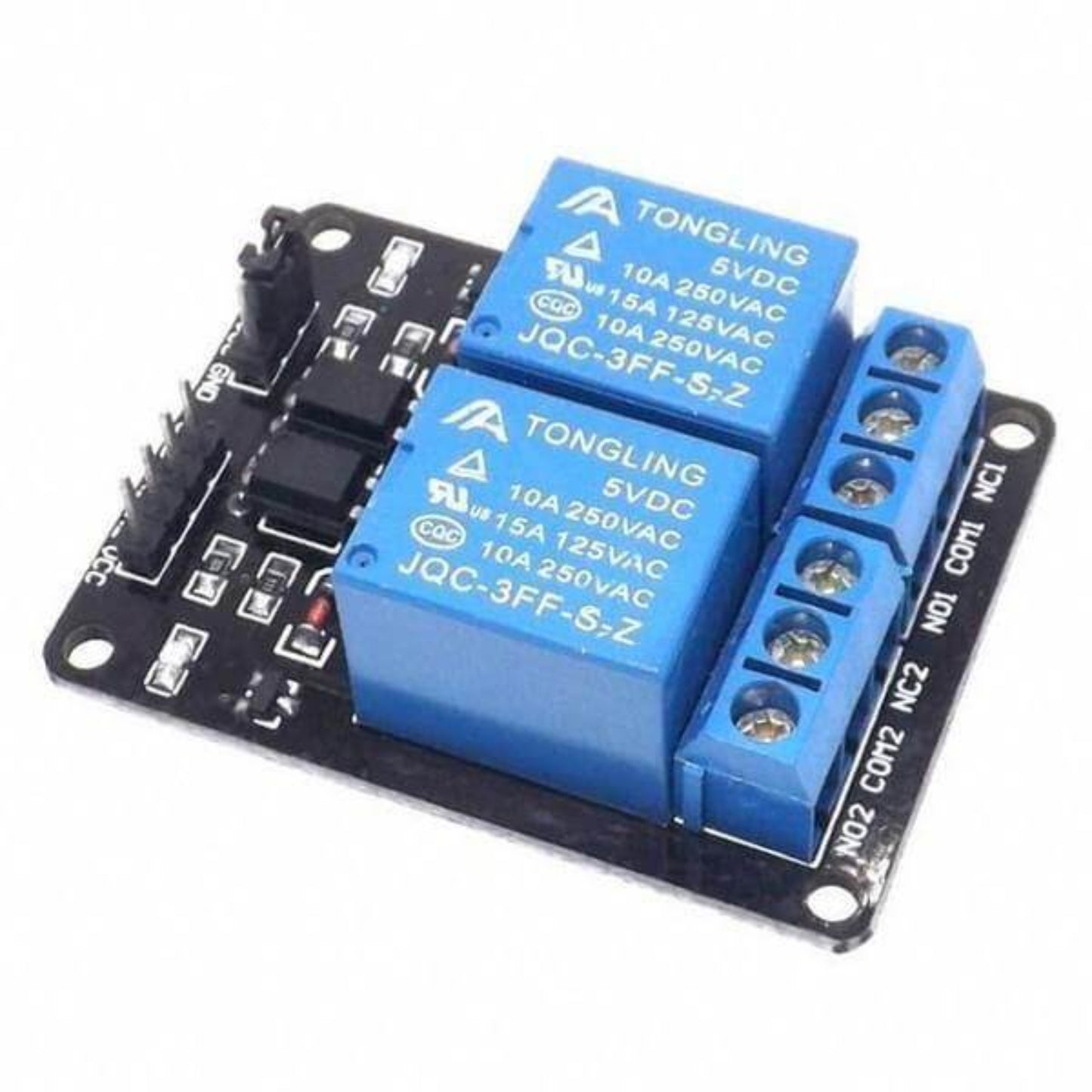

2路DC 5V光耦繼電器模組 (低電平觸發)

這款 2 路 DC 5V 繼電器模組提供安全、可靠的電路隔離，讓您輕鬆控制高功率設備。模組具備光耦隔離，確保觸發穩定性，並支援低電平觸發（DC 0.1V～2.5V），兼容多種微控制器平台。

採用雙面 FR-4 線路板設計和高端貼片工藝生產，這款模組符合安全標準，控制區與負載區之間設有隔離槽。不論是複雜的工業應用還是基礎的物聯網（IoT）項目，本模組都是理想的選擇。

主要特點：

• 安全隔離： 設有光耦隔離，有效保護微控制器。
• 低電平觸發： 觸發電壓範圍 DC 0.1V～5V，相容性高。
• 高品質設計： 採用雙面 FR-4 線路板及高端貼片工藝。
• 高電流負載： 理論最大負載能力為 AC 250V 10A 或 DC 30V 10A (建議交流功率低於 1500W，直流功率低於 200W)。
• 狀態顯示： 具有電源和繼電器動作指示燈，吸合時亮起。
• 靈活觸點： 每個通道配有1個常開 (NO) 和1個常閉 (NC) 觸點。
• 便於接線： 使用藍色 KF301 端子，接線更方便。

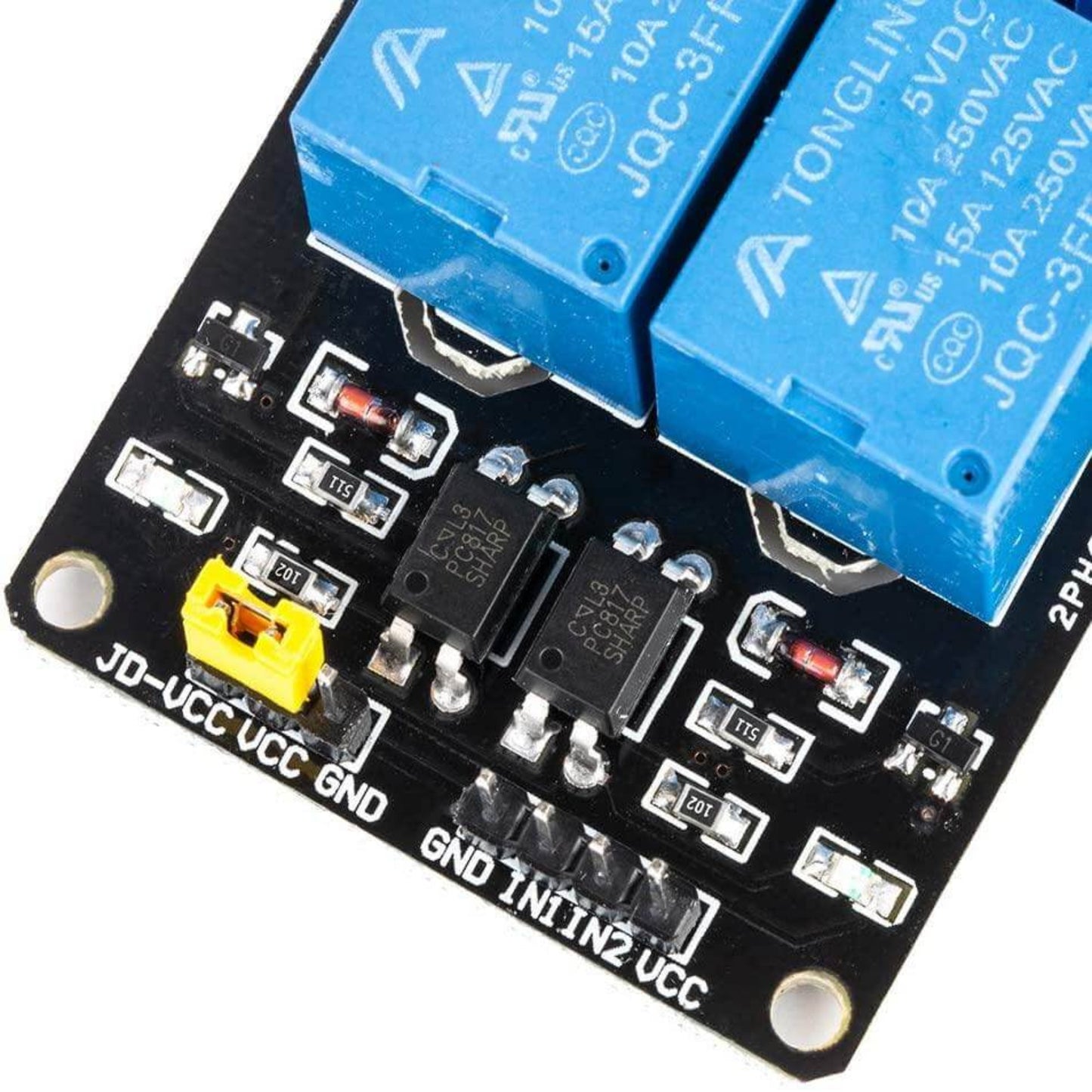

模組介面說明：

• VCC: 接電源正極（DC 5V 繼電器工作電壓）。
• JD_VCC: 繼電器電源（可單獨供電）。
• GND: 接電源負極。
• IN: 繼電器模組訊號觸發端（低電平觸發有效）。

兼容性及操作方式：

本模組兼容多種微控制器 GPIO 3.3V 及 5.5V 電壓，包括：

• GPIO 3.3 V: Micro:bit, ESP8266, NodeMCU 等
• GPIO 5.5V: Arduino, 樹莓派 (Raspberry Pi), 工業模組等

重要說明：

• 雖然 DC 3.3V 也能勉強驅動 5V 繼電器，但吸合力較小，建議使用 DC 5V 擴展板或電源，以確保最佳性能。

物理規格：

• 模組尺寸： 51 x 39 x 19mm
• 淨重： 28g
