CNC Shield V3 A4988 步進電機驅動擴展板

🛠️ CNC Shield V3 步進電機驅動擴展板 (A4988 / DRV8825 兼容)

產品簡介

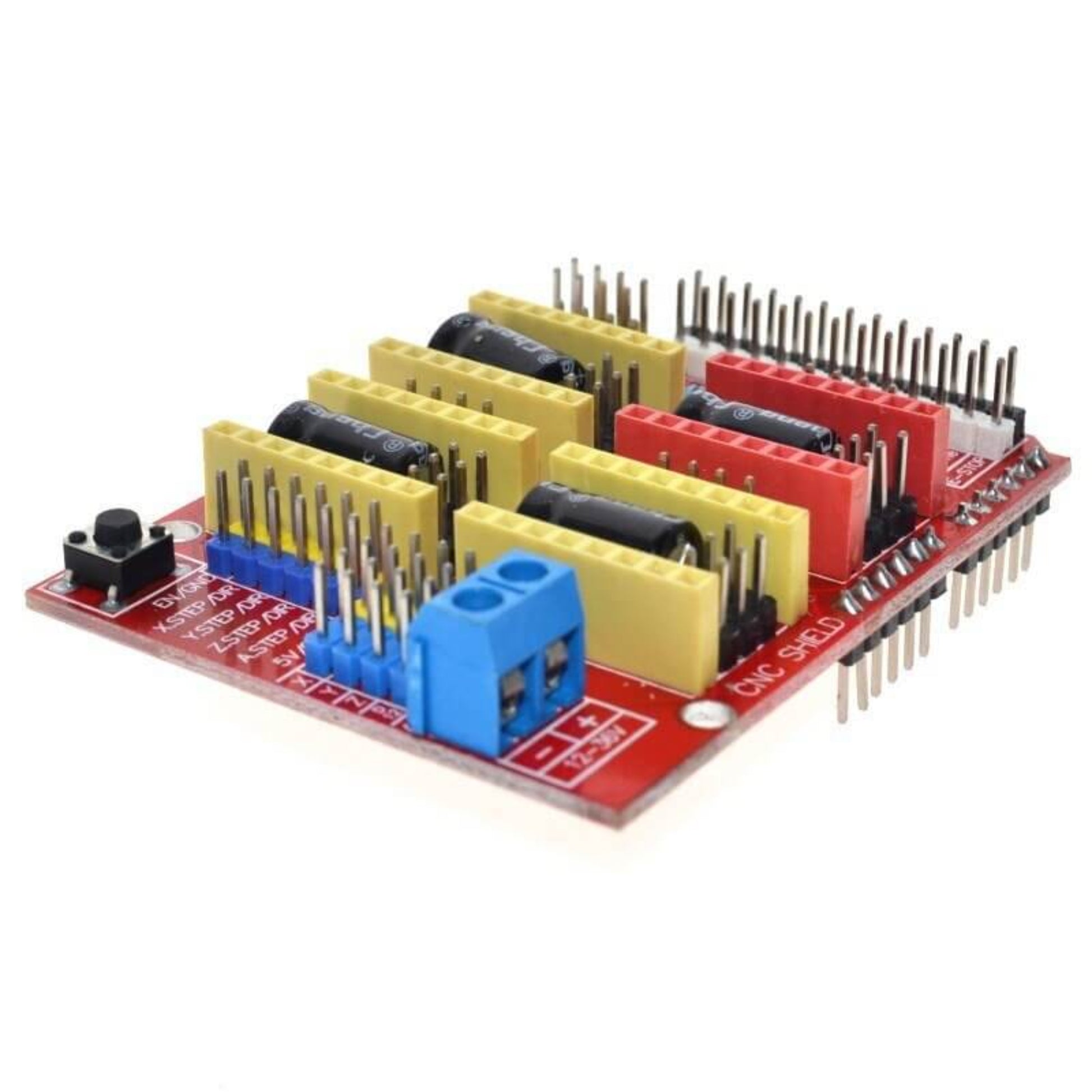

此 CNC Shield V3 擴展板專為 Arduino Uno 設計，是搭建 CNC 雕刻機、鐳射切割機或3D 打印機等自動化設備的核心控制元件。它提供了一個方便且穩定的平台，讓您能輕鬆連接和控制多達四個步進電機。

告別傳統繁瑣的接線方式，CNC Shield V3 大幅簡化了步進電機的操作和管理，讓您的 DIY 項目更高效。

✨ 核心功能與優勢

• 多軸支援： 支援 4 軸控制（X、Y、Z、A 軸）。A 軸可複製 X、Y、Z 軸的信號，或透過客製化韌體實現完整的第四軸控制。

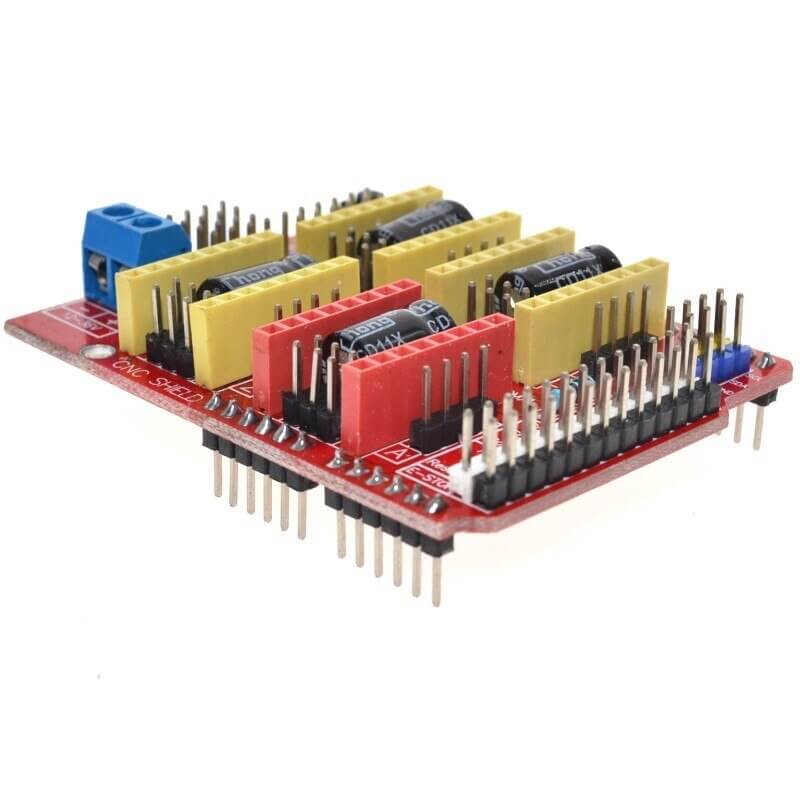

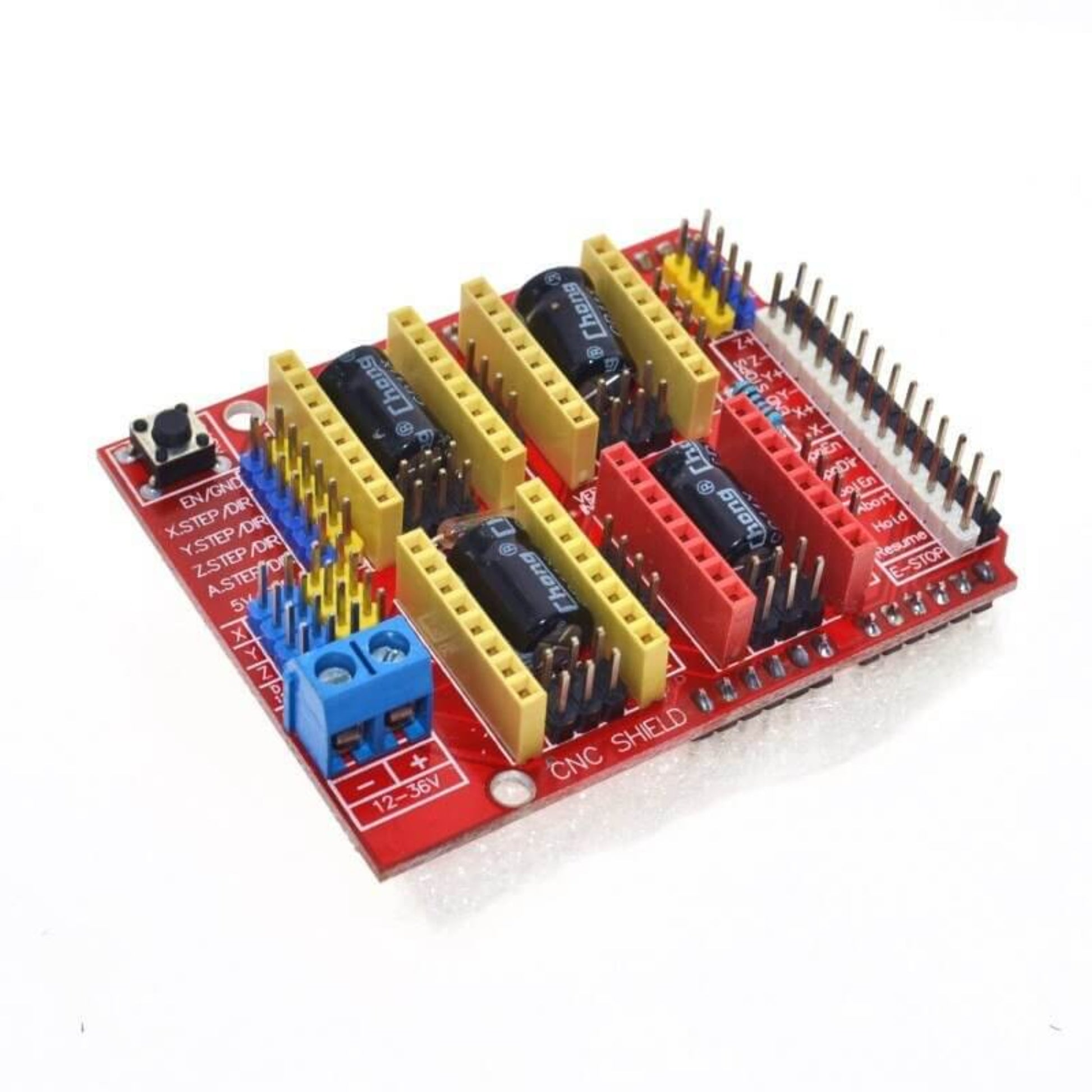

• 驅動模塊兼容性： 設有四個步進電機驅動模塊插槽，兼容 A4988 或 DRV8825 驅動器（本產品不包含驅動模塊，需另行購買）。
• 微步進設定： 設有跳線 (Jumpers) 可調整步進電機的微步進 (Micro-Stepping) 模式，例如 DRV8825 驅動器最高可支援 1/32 微步進。
• GRBL 兼容性： 完全兼容最新的 GRBL 0.9 開源韌體。GRBL 可將 G-code 指令轉換為步進電機所需的脈衝信號。

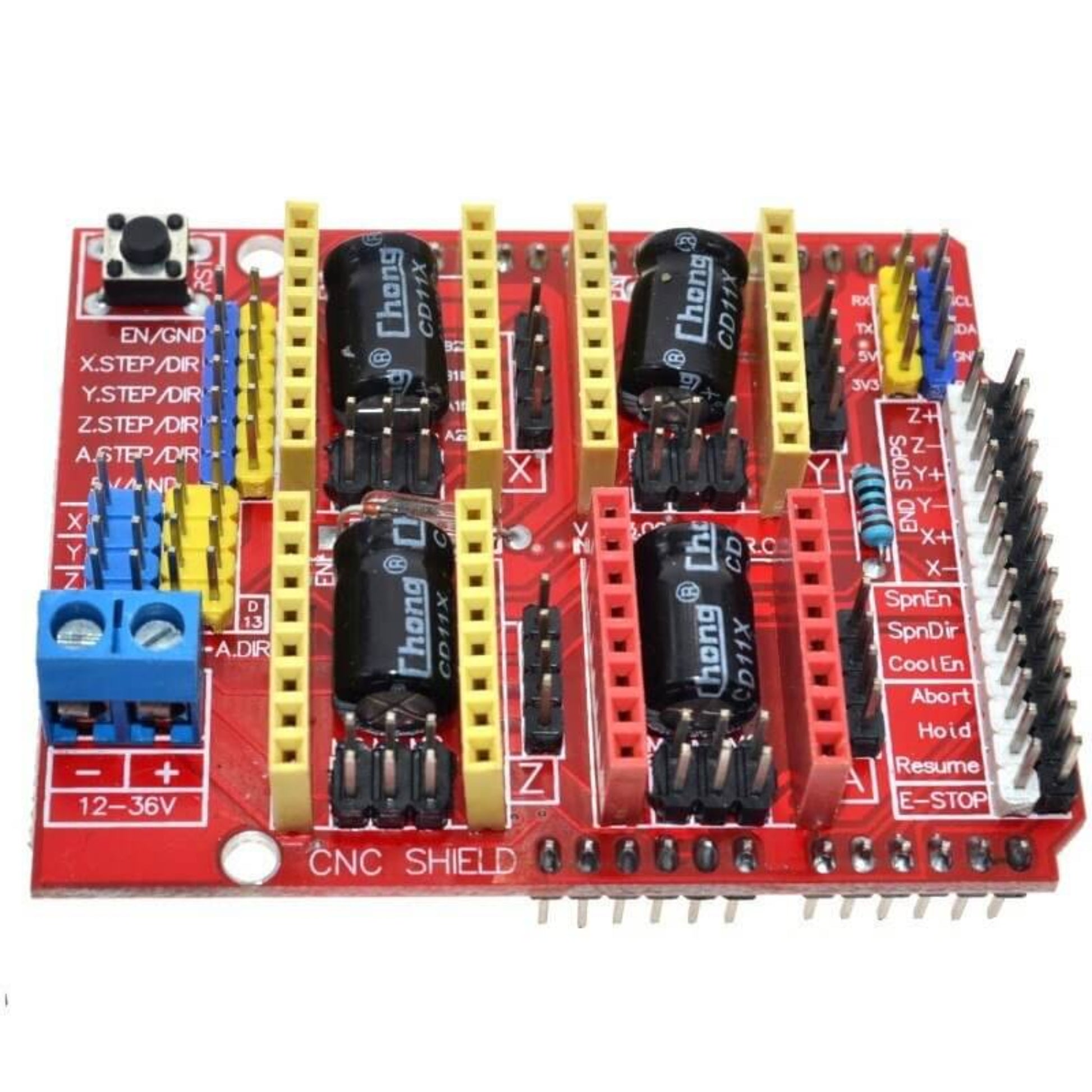

• 豐富的接口： 設有 6 個限位開關接口（每軸 2 個）、主軸 PWM 和方向控制引腳，以及冷卻液啟動功能引腳。
• 供電範圍廣： 可在 12VDC 至 36VDC 電壓下運行（注意：若使用 DRV8825 驅動器，才能承受最高 36V 電壓）。
• 簡潔設計： 體積小巧，步進電機可透過 Molex 連接器或直接焊接方式連接。

⚙️ Arduino Uno I/O 引腳對應關係

CNC Shield V3 將步進電機的基本控制所需的引腳連接到 Arduino Uno 的特定 I/O 口，極大地方便了程式編寫和控制。
