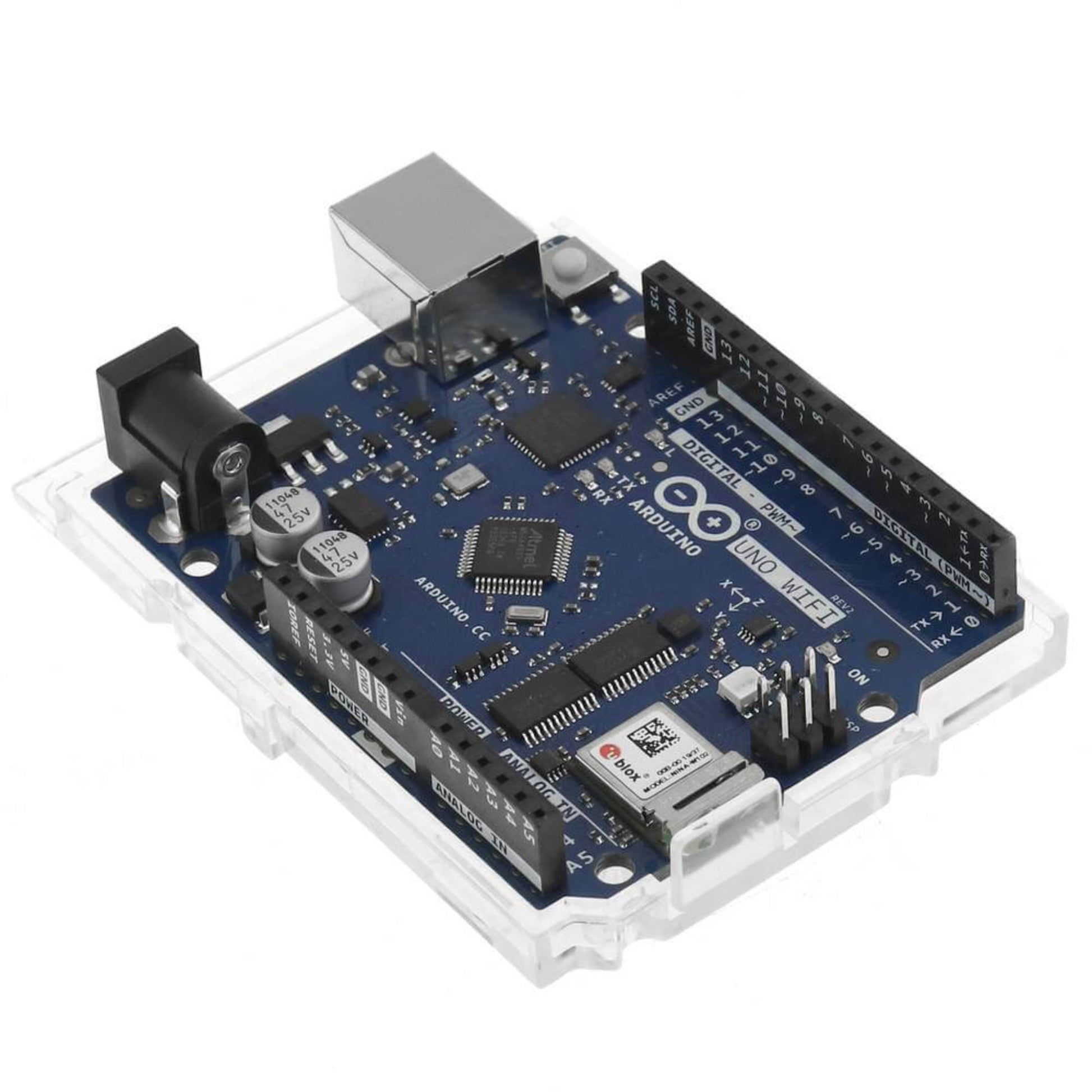

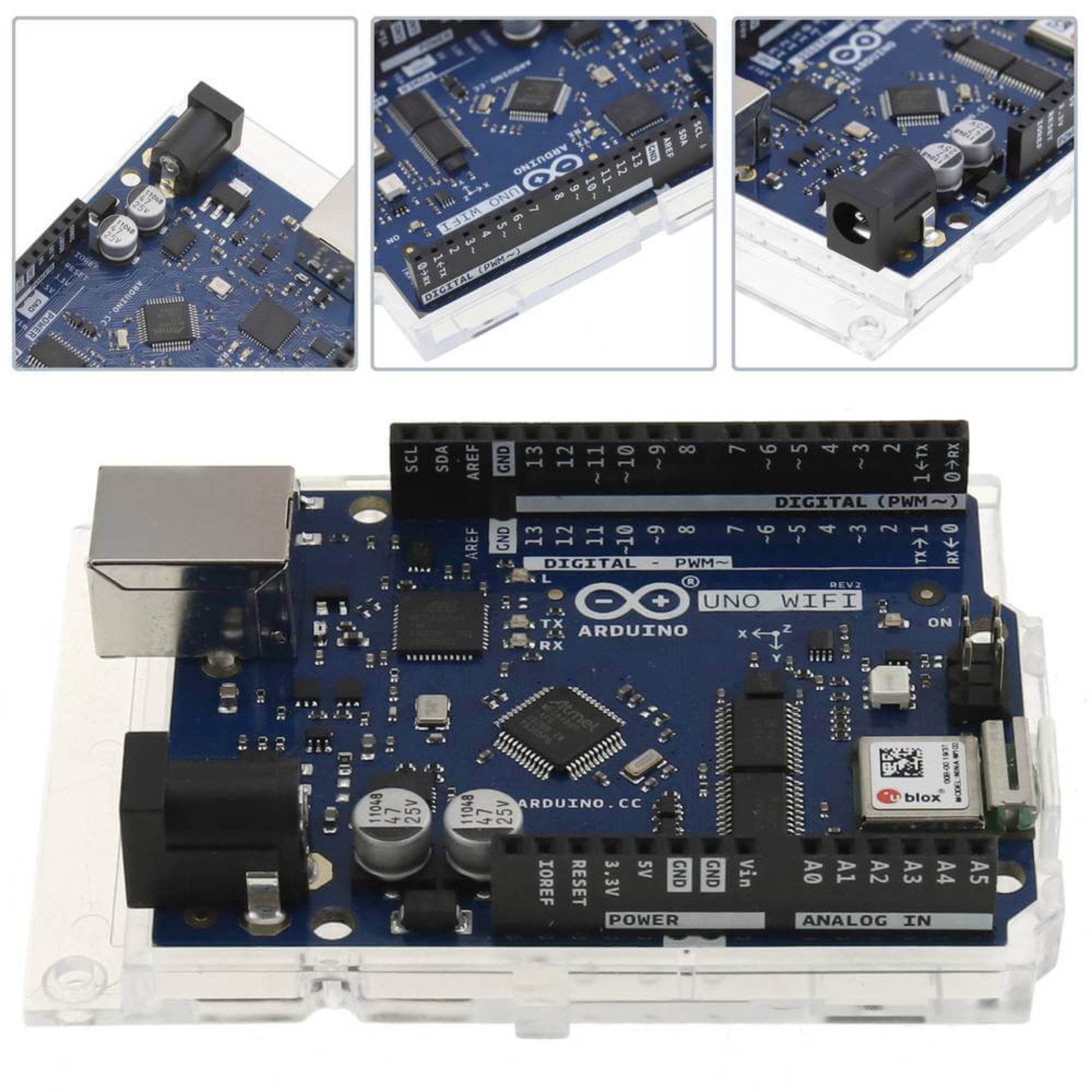

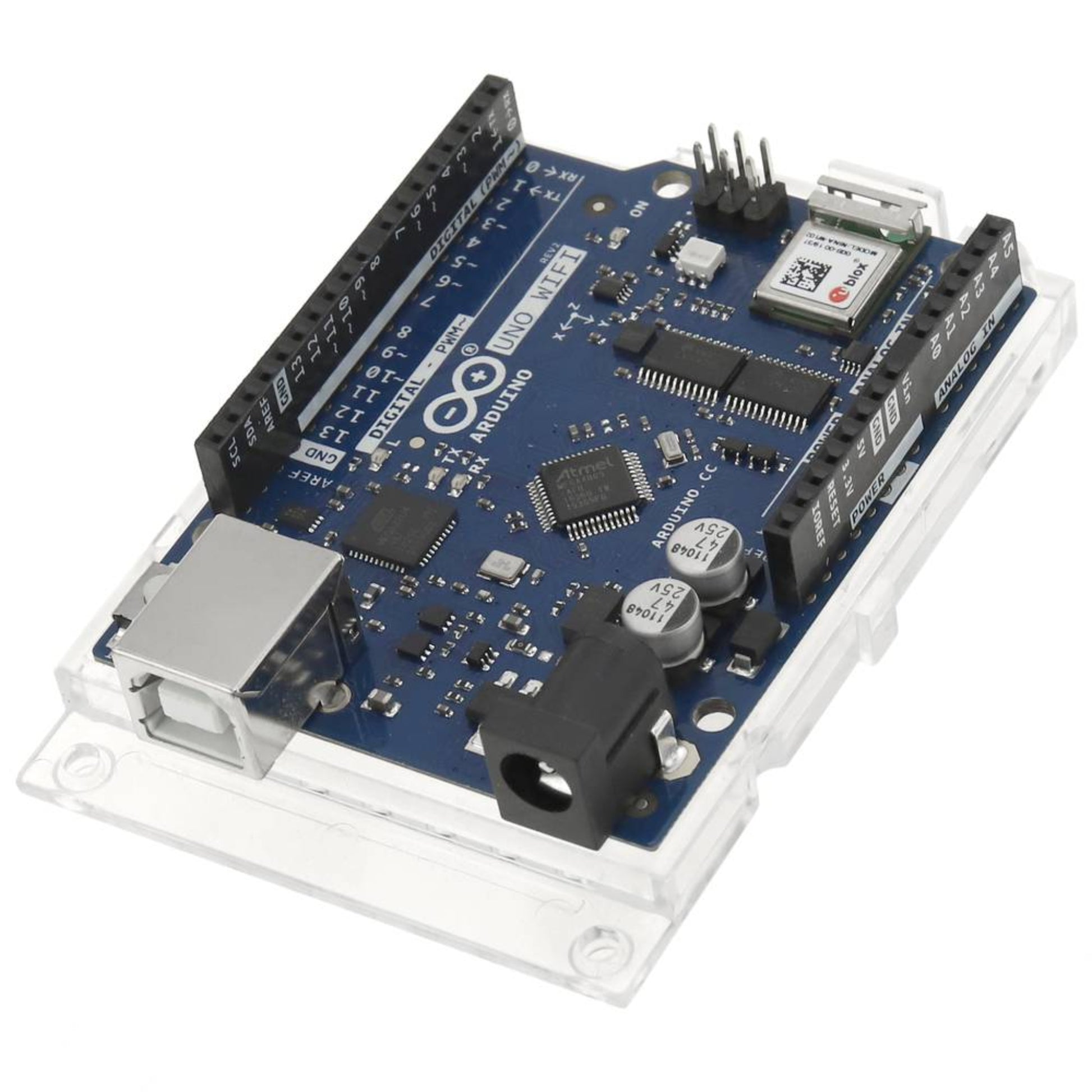

Arduino最新推出 ARDUINO UNO WIFI REV2 讓您可以輕鬆將WiFI 通訊方式添加到您的設備。它基本上是一款 Arduino Uno Rev3，它帶有更多功能：它配備了 Microchip 的全新 8 位微處理器和板載IMU（慣性測量單元）。至於WiFi連接，使用新的 ECC608 加密芯片加速器可以確保安全。 WiFi 模組是一個獨立的 SoC , 具有集成的 TCP/ IP 協議棧，可以提供對Wi-Fi 網絡的訪問，或充當接入點。
Arduino Uno WiFi R2 具有14個數字輸入/輸出引腳 - 6可用作PWM輸出 - 6個模擬輸入，USB連接，電源插孔，ICSP接頭和復位按鈕。它包含支持微控制器所需的一切。只需使用USB電纜將其連接到計算機，或使用AC適配器或電池供電即可開始使用。
採用新型 Microchip MEGA4809 微控制器，與通常的 ATmega 328P 相比，具有不同的存儲器佈局。您現在擁有48K閃存，6K RAM和256字節EEPROM，因此您擁有比Arduino UNO（16K閃存和2K RAM）更多的閃存和更多內存。所述的編程 MEGA4809 發生通過的ATmega與MDBG代碼編程32U4和當連接到PC創建一個虛擬的COM端口。
串口
Arduino Uno WiFi Rev. 2有3個硬件串口。串行連接到USB接口，Serial1連接到引腳0（RX） 和1（TX），串行2連接到u-blox NINA-W13模塊。這允許使用引腳0和1而不會出現問題：在原始的Arduino UNO上，使用引腳0和1會中斷草圖上傳。
SPI
SPI接口可在ICSP連接器上使用，具有MISO，MOSI，SCK和CS的常用佈局。IMU和WiFi模塊連接到SPI總線，並具有用於芯片選擇（CS）的單獨和專用引腳
類似物
新內核有5個PWM引腳，引腳11不支持PWM。6 A / D引腳的分辨率通常為10位，值為0到1023。
RGB LED
靠近Nina模塊和ICSP連接器的是方形RGB SMD LED。該LED直接連接到NINA-W13 WiFi模塊，由模塊本身驅動。它將用於未來的應用和開發。
集成的IMU
在SPI總線上，通過專用CS連接（引腳D30或SPIIMU_SS）和專用中斷引腳（SPIIMU_INT），Arduino UNO WiFi Rev.2具有帶3軸加速度計和3軸陀螺儀的LSM6DS IMU。這款由ST Microelectronics製造的芯片是許多圖書館已經支持的標準組件; 您可以使用LSM6DS關鍵字在我們的庫管理器中選擇可用的庫。
中斷
新的MEGA4809微控制器允許您將任何數字引腳連接到中斷，因此您可以擁有與可用數字引腳一樣多的中斷服務程序（ISR）。您仍然使用常用功能定義中斷attachInterrupt(digitalPinToInterrupt(pin), ISR, mode);。
注意：U-blox NINA-W13模塊內置的WiFi天線是為嵌入式產品而設計的，不應觸摸。對其施加壓力或力可能會造成損壞。當您拆下此板上的防護罩時要非常小心，因為您可能會拉動WiFi天線。
