Arduino UNO R3 適用 9合1 多功能擴展板
Arduino UNO R3 適用 9合1 多功能擴展板
定價
HK$29.00
定價
售價
HK$29.00
結帳時計算運費。
數量
無法載入取貨服務供應情況

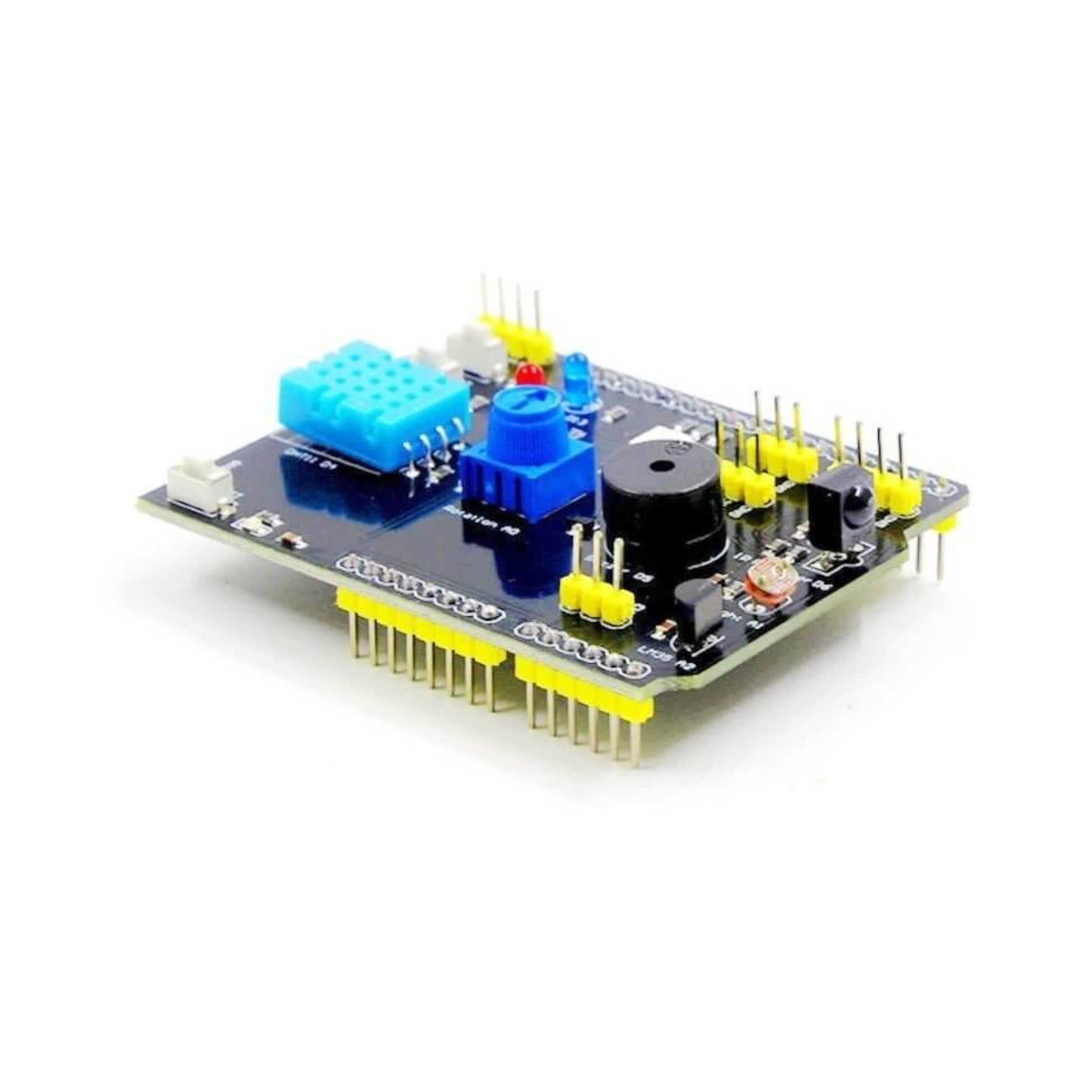

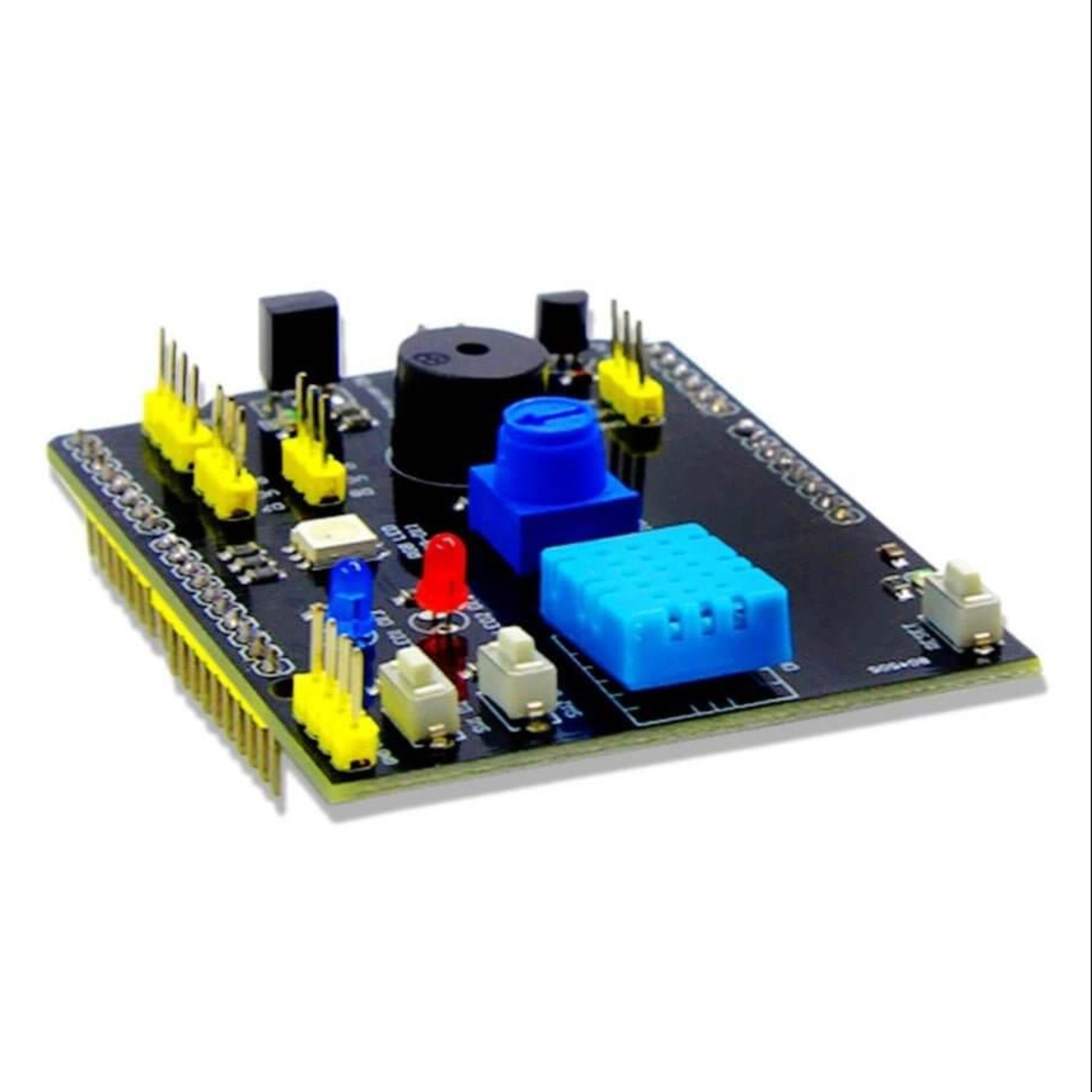

專為 Arduino 初學者打造：9合1 多功能擴展板 (無需焊接)
這款 9合1 多功能擴展板是 Arduino UNO R3 用戶的最佳入門夥伴。它將 9 種最常用的電子模塊集成在一塊電路板上，徹底解決了初學者面對複雜接線、麵包板插拔以及焊接的煩惱。
產品亮點：
- 直插即用： 採用 Shield 設計，可直接插在 Arduino UNO R3 上，無須額外跳線，這意味著您可以立即開始編寫程式，專注於學習邏輯而非除錯線路。
- 功能齊全： 集成了溫濕度傳感器、蜂鳴器、按鈕、LED 等 9 大功能，滿足絕大多數入門實驗需求。
- STEM 教育首選： 非常適合作為學校教學、培訓機構或個人自學的實驗平台。
- 附帶擴展接口： 板上預留了額外的數字 (Digital) 和模擬 (Analog) 接口，以及 I2C 和 TTL 串口，方便進階用戶連接更多傳感器。
板載 9 大功能模塊詳解：

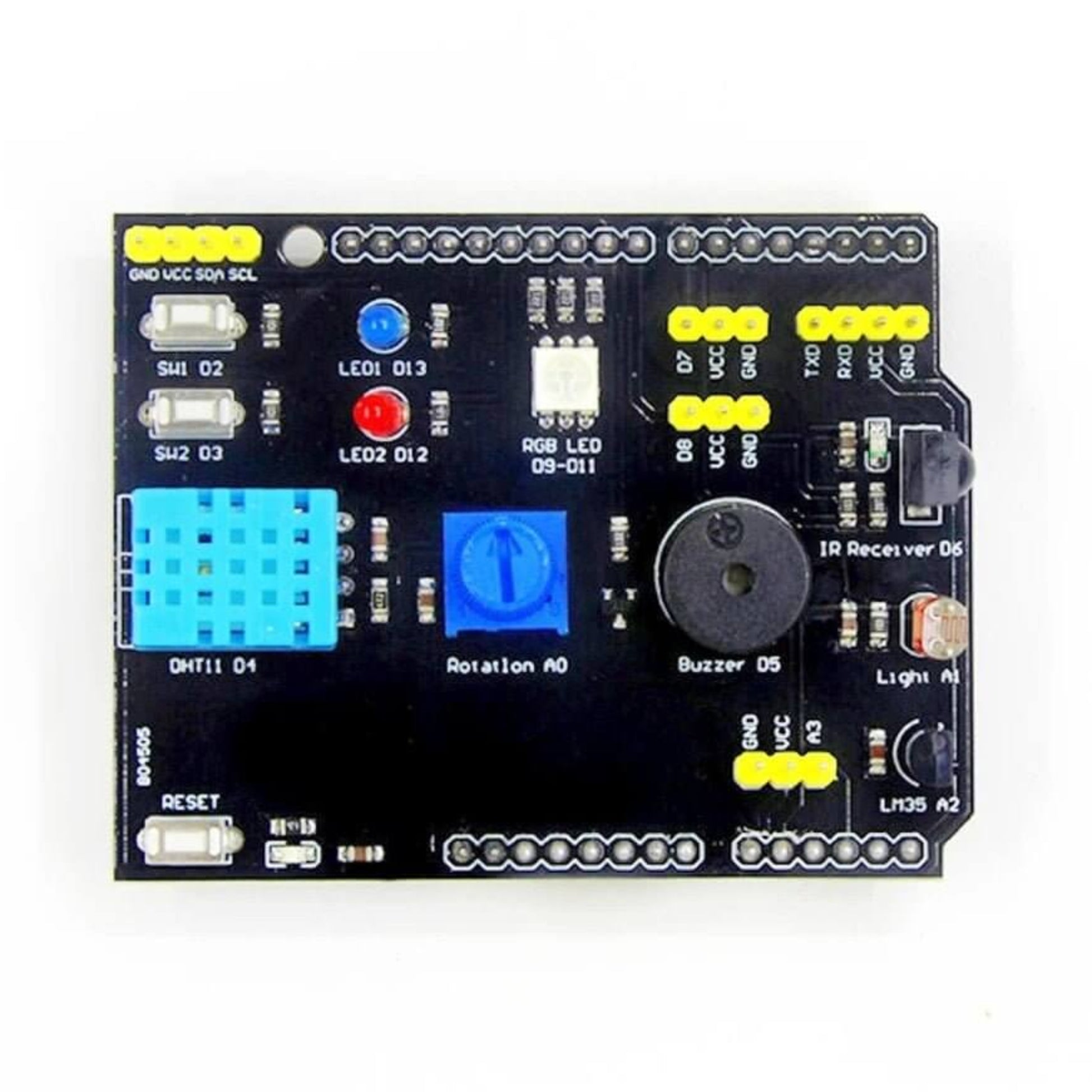

這款擴展板集成了以下模塊，並已預設連接至特定引腳（Pin）：
| 功能模塊 | 說明 | 引腳位 (Pin) |
| DHT11 溫濕度傳感器 | 測量環境溫度與濕度 | D4 |
| LM35 溫度傳感器 | 精準測量溫度變化 | A2 |
| 旋轉電位器 (Potentiometer) | 模擬輸入，可用於調節數值 | A0 |
| 光敏電阻 (LDR) | 檢測環境亮度 | A1 |
| 紅外線接收器 (IR Receiver) | 接收紅外遙控信號 | D6 |
| 無源蜂鳴器 (Buzzer) | 發出聲音或音樂旋律 | D5 |
| RGB 全彩 LED | 可編程控制顯示各種顏色 | D9, D10, D11 |
| 雙路 LED 指示燈 | 藍色與紅色 LED | D12, D13 |
| 雙路按鍵 (Buttons) | 觸發輸入信號 | D2, D3 |
其他規格：
- 擴展接口： 1個 I2C 介面 (A4 SDA, A5 SCL)、1個 TTL 串口、2個數字端口 (D7, D8)、1個模擬端口 (A3)。
- 復位功能： 帶有 Reset 按鍵。
- 設計細節： 特製加高排針，確保與 UNO 板的 USB 接口不會發生短路接觸，使用更安全。
適用對象：
- Arduino 初學者
- 電子工程學生
- STEM 教育工作者
- 編程愛好者
