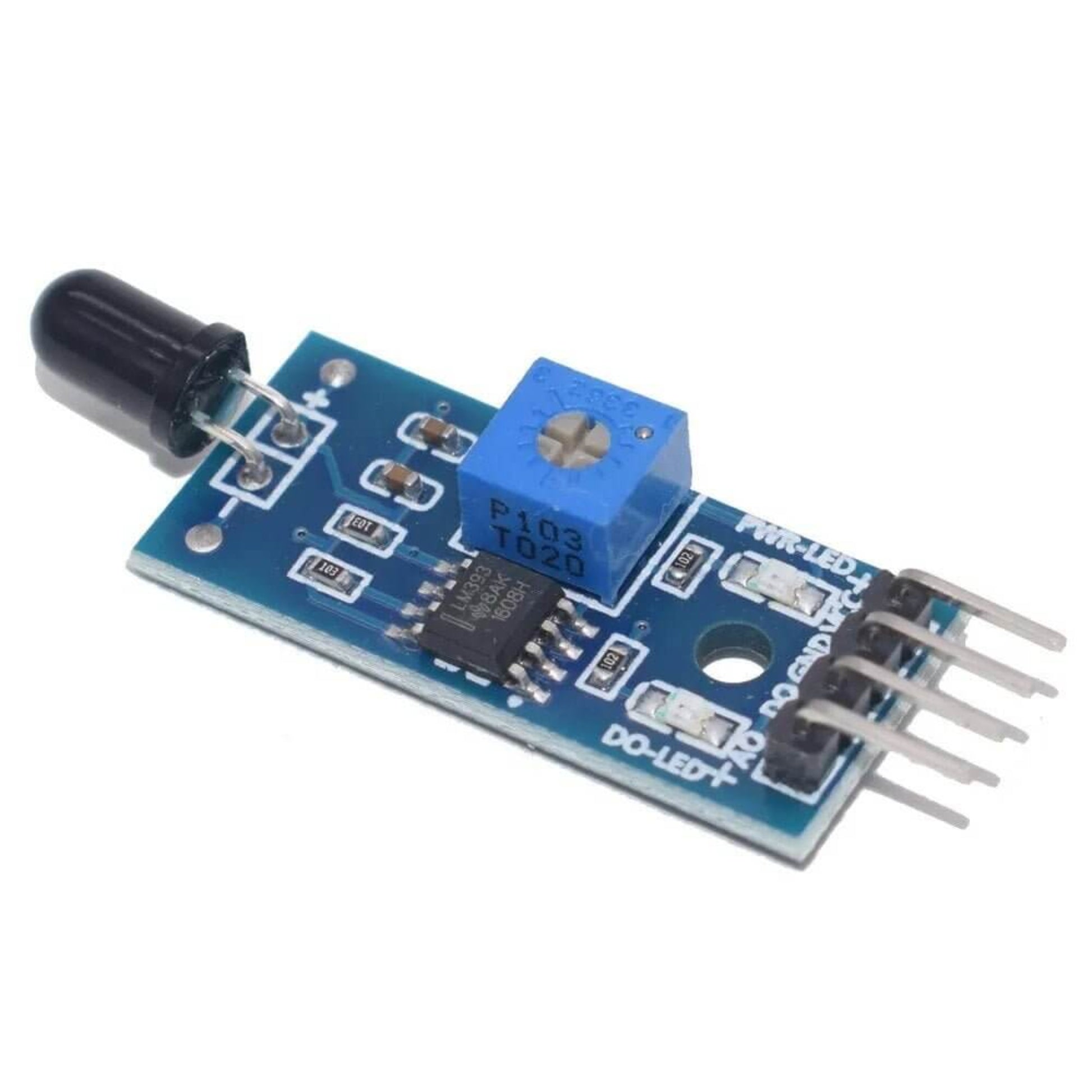

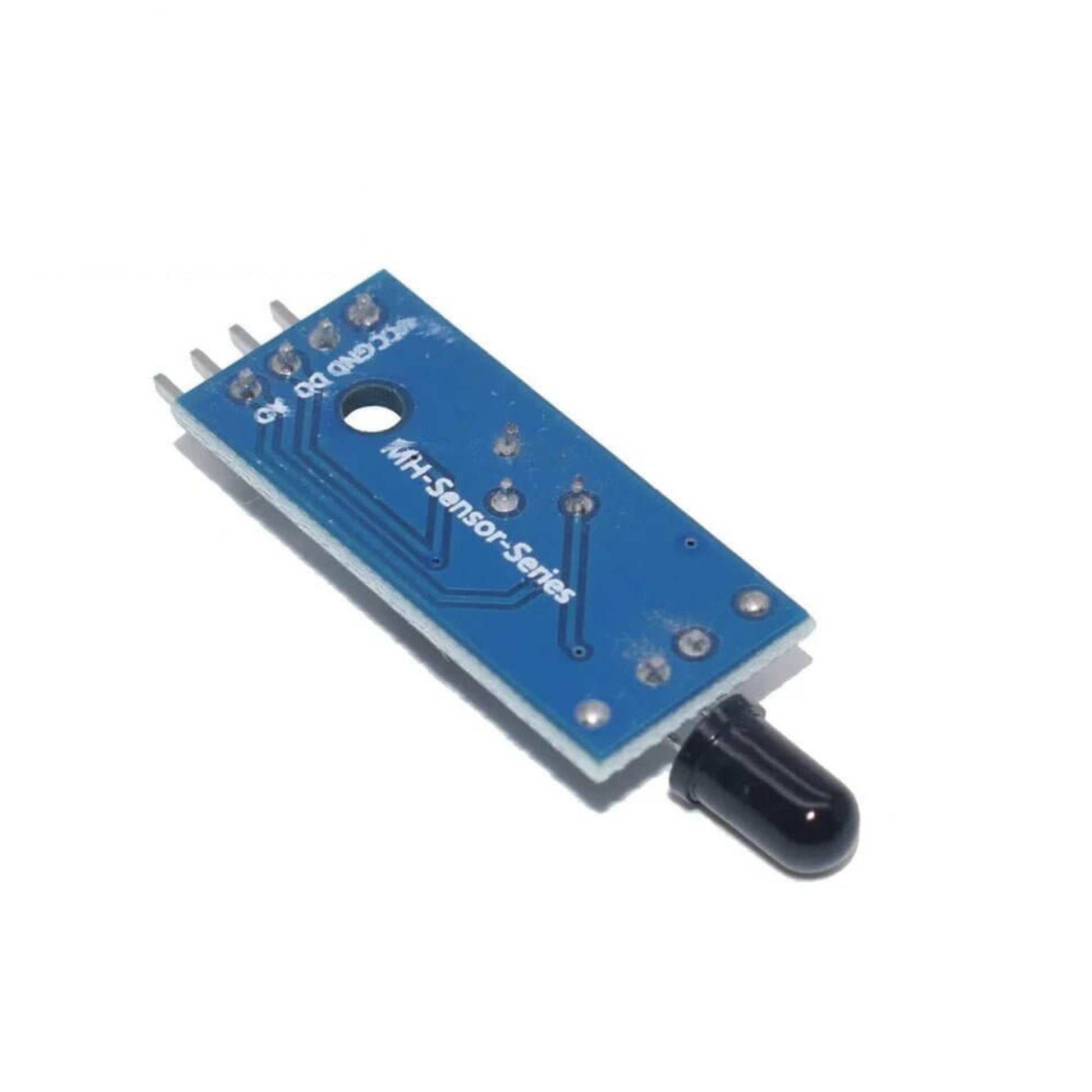

LM393 紅外線火焰感測模組 4針火源偵測器 (適用於 Arduino)

這款 LM393 4針紅外線火焰感測模組 專為 Arduino 及各類微控制器開發而設。它能精準檢測波長在 760nm 至 1100nm 範圍內的火源或光源。無論是用於製作火災報警系統、滅火機械人，還是智能家居的安全監測，此模組都能提供穩定可靠的偵測數據。

主要特點：

• 高靈敏度偵測： 對火焰光譜特別敏感，可檢測波長 760nm-1100nm 的紅外線。
• 廣闊偵測角度： 探測角度約 60 度，能有效覆蓋火源方向。
• 雙輸出模式：
  • DO (數碼開關輸出)： 提供 0 和 1 的邏輯信號，方便直接連接 MCU IO 口。
  • AO (類比電壓輸出)： 配合 AD 轉換，可獲取更精確的數值。
• 靈敏度可調： 透過板上的藍色電位器 (Potentiometer) 即可調節觸發門檻。
• 訊號穩定： 採用寬電壓 LM393 比較器，輸出波形乾淨，驅動能力強 (>15mA)。

技術規格：

• 核心晶片： LM393
• 工作電壓： 3.3V - 5V
• 偵測距離： 打火機火焰測試距離約 80cm (火焰越大，偵測距離越遠)
• 指示燈： 電源指示燈 (Power) 及 輸出指示燈 (DO)
• PCB 尺寸： 3.2cm x 1.4cm
• 安裝方式： 設有固定螺栓孔，方便安裝固定

接線說明：

1. VCC： 接 3.3V-5V 電源正極
2. GND： 接電源負極
3. DO： TTL 開關信號輸出
4. AO： 類比信號輸出 (電壓輸出)

使用注意： 感測器探頭應與火焰保持適當距離，以免高溫損壞元件。
