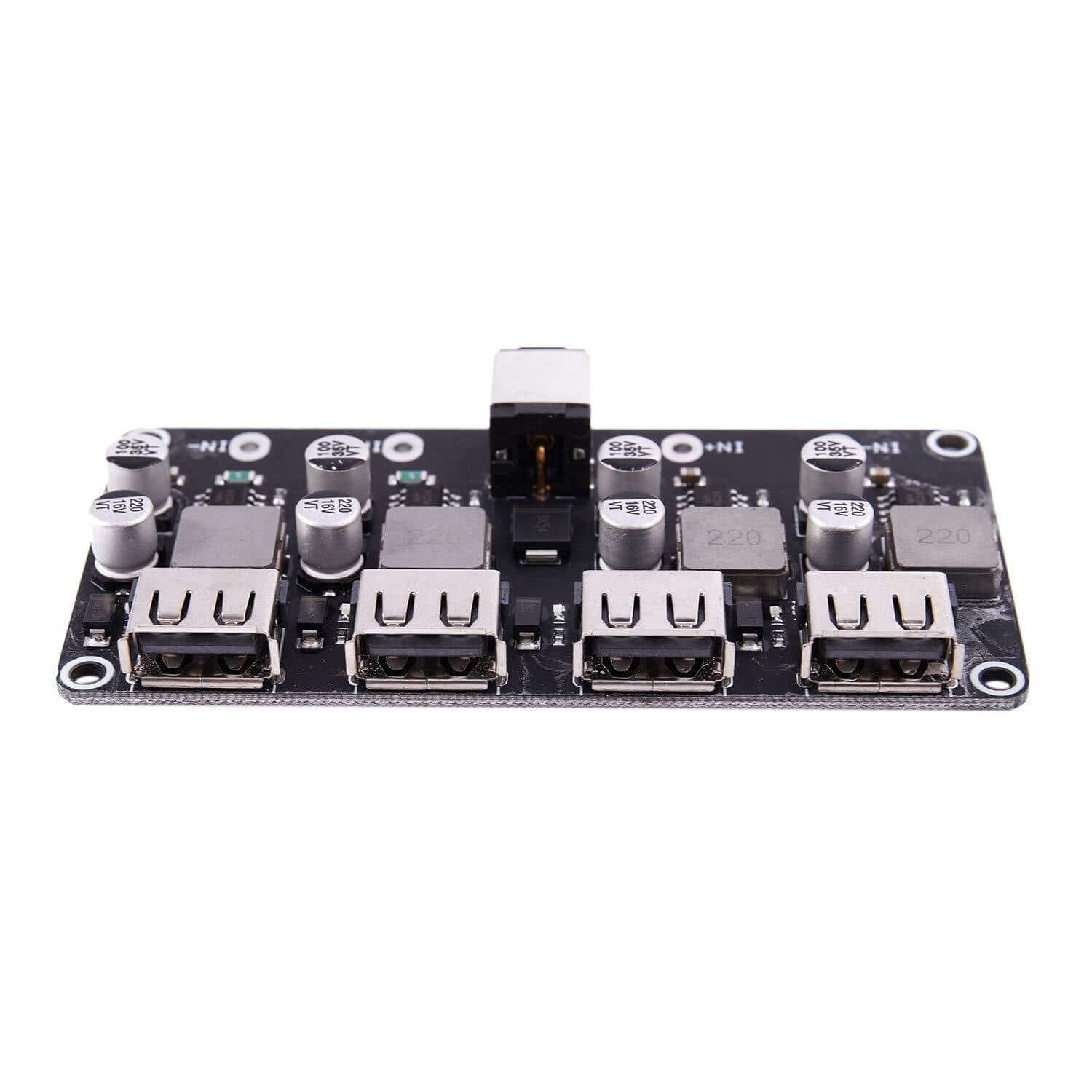

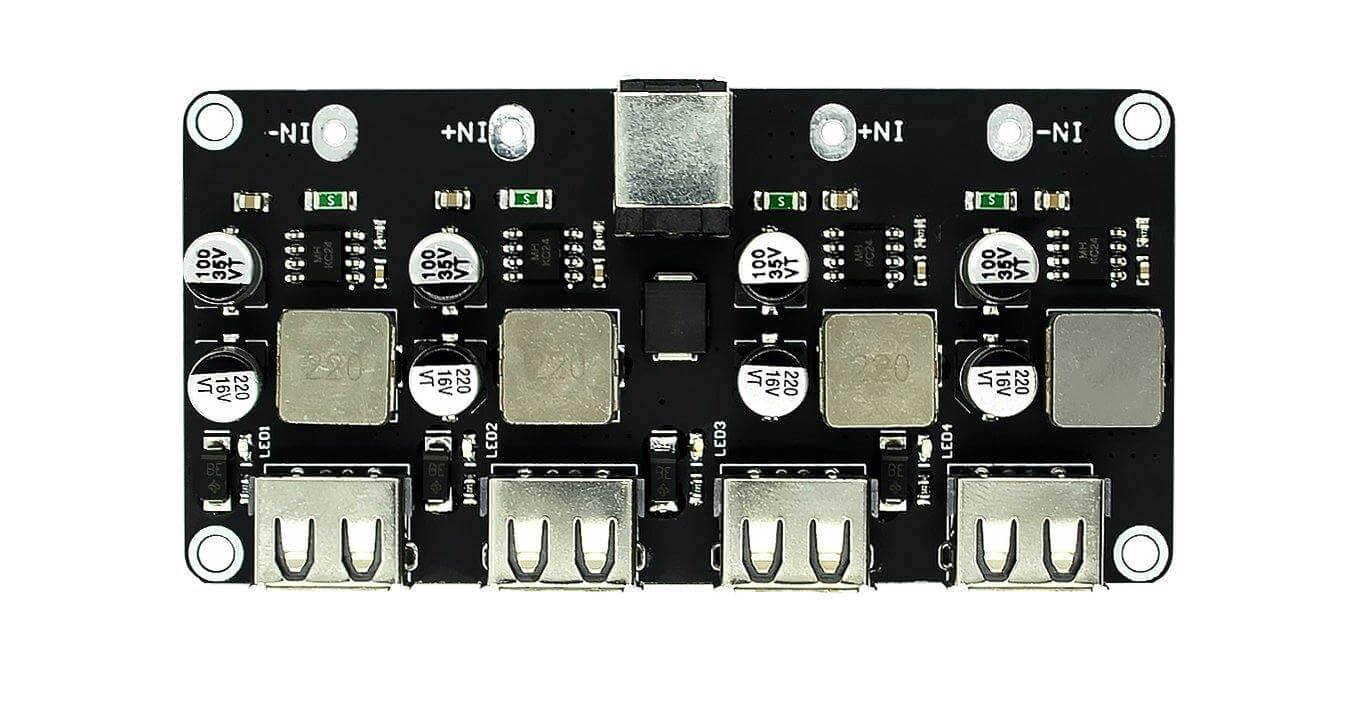

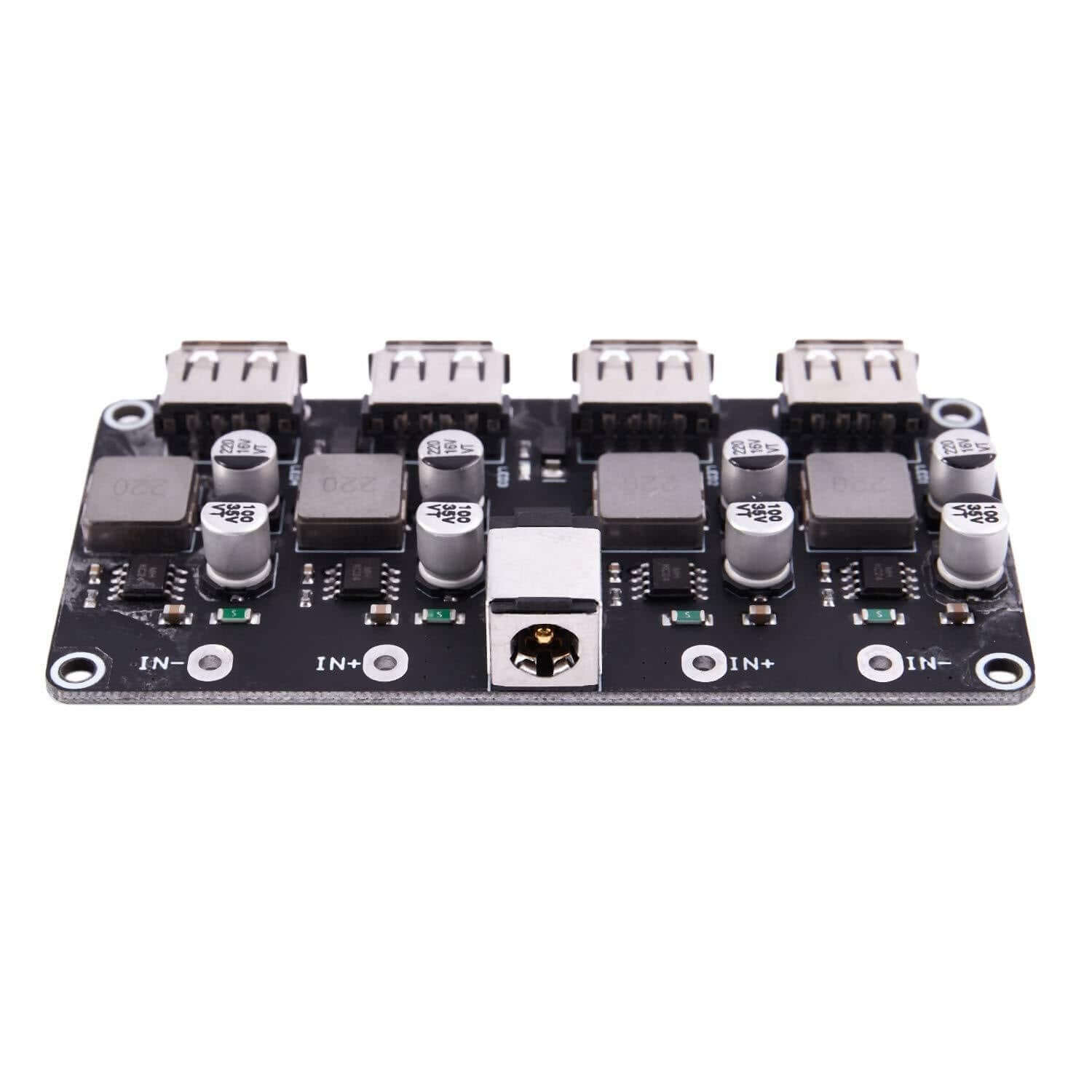

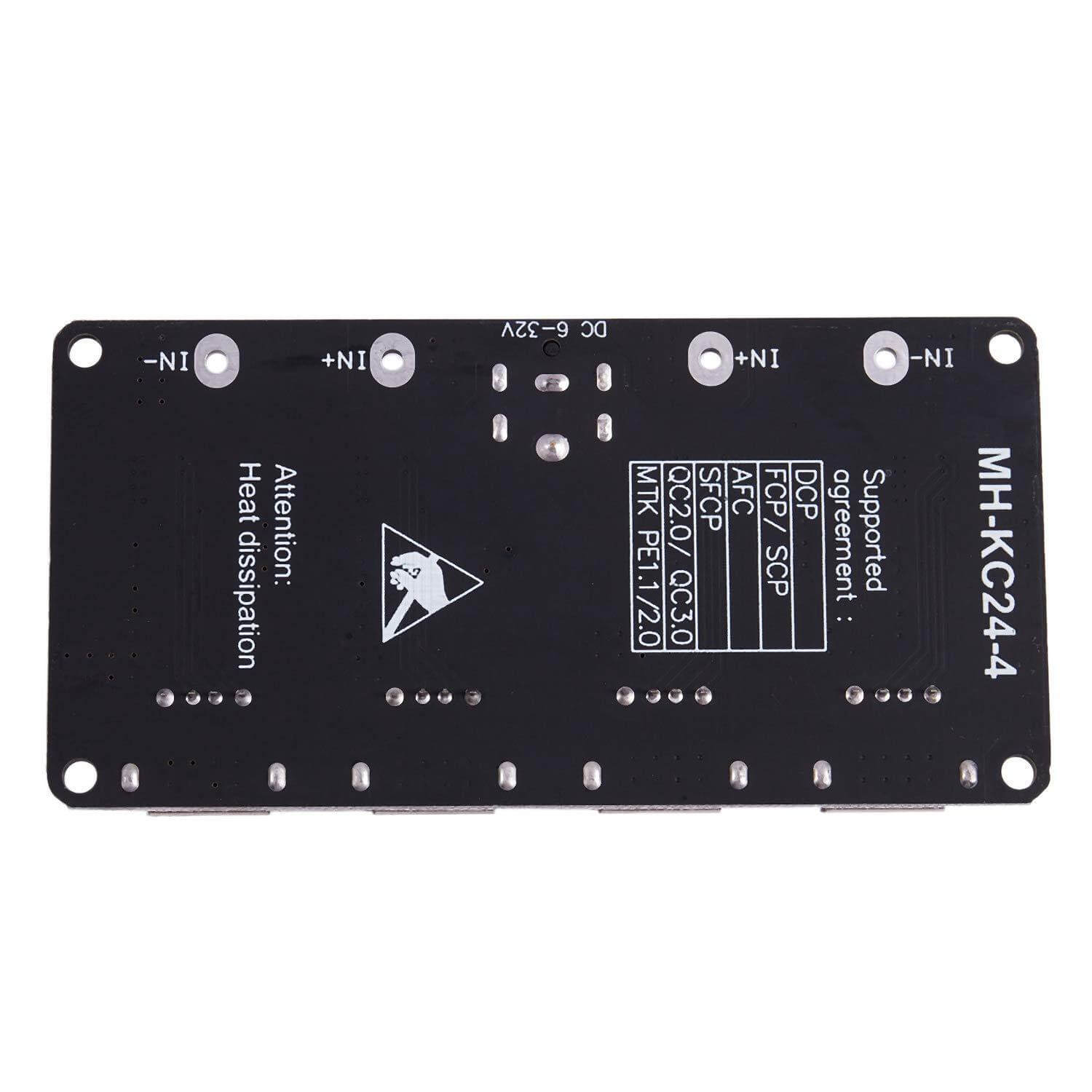

4位快充usb電路板 QC3.0充電模塊(IN 6-32V)

一．模組特性

1、 內置同步開關降壓型轉換器晶片

2、 輸入電壓範圍：6V 到32V (輸入電壓必須高於輸出電壓，因為是壓降型模組)

3、 輸出電壓範圍：3V 到 12V，根據快充協定自動調整

4、 輸出功率：最大24W（4V@3.6A，5V@3.4A，9V@2.5A，12V@2A 等）

5、 輸出電壓有線補償

6、 輸出具有CV/CC 特性（輸出電流小於設定值，輸出CV模式；輸出電流大於設定值，輸出CC 模式）

7、 轉換效率最高達 97%

8、 軟啟動功能

9、 220Khz 開關頻率

二．輸出快充

1、支援 BC1.2、Apple、三星協定

2、支持高通QC2.0 和 QC3.0

3、支持MTK PE1.1/PE2.0

4、支援華為快充協定FCP

5、支援三星快充協定AFC

6、支援展訊快充協定SFCP

三．多重保護、高可靠性

1、輸出過流、輸入過壓、輸入欠壓、輸出短路保護

2、整機過溫保護

3、ESD 4KV，直流耐壓48V

四．運用

USB 輸出電壓取決你的設備，不同設備輸出電壓不一樣，常規USB輸出電壓5V，遵循QC協議可以輸出不同快充的電壓，一般手機快充電壓為9V 12V ，也有個別設備支援5V 大電流快充，不支援快充的設備小電流充電。
