3.5吋 TFT LCD 觸控屏幕模組 480x320 ILI9486 擴展板 (帶SD卡槽)

3.5吋 TFT LCD 觸控屏幕模組 (480x320)

這款 3.5吋 TFT 觸控屏幕模組，能為您的專案帶來生動的顯示效果。它具有清晰的 480x320 解像度和內置的 ILI9486 驅動IC，非常適合為您的 Arduino、STM32 或其他微控制器專案創建互動介面。

這款多合一的擴展板設計包含一個電阻式觸控面板，可實現直觀的用戶輸入；同時配備板載 SD 卡插槽，讓您輕鬆儲存和讀取圖像、字體及其他數據。

產品特色

• 屏幕尺寸： 3.5吋 TFT LCD
• 解像度： 480 x 320 像素
• 顏色： 65K RGB
• 驅動IC： ILI9486
• 介面： 8-bit 並行 (Parallel)
• 觸控面板： 電阻式 (SKU: MAR3501)

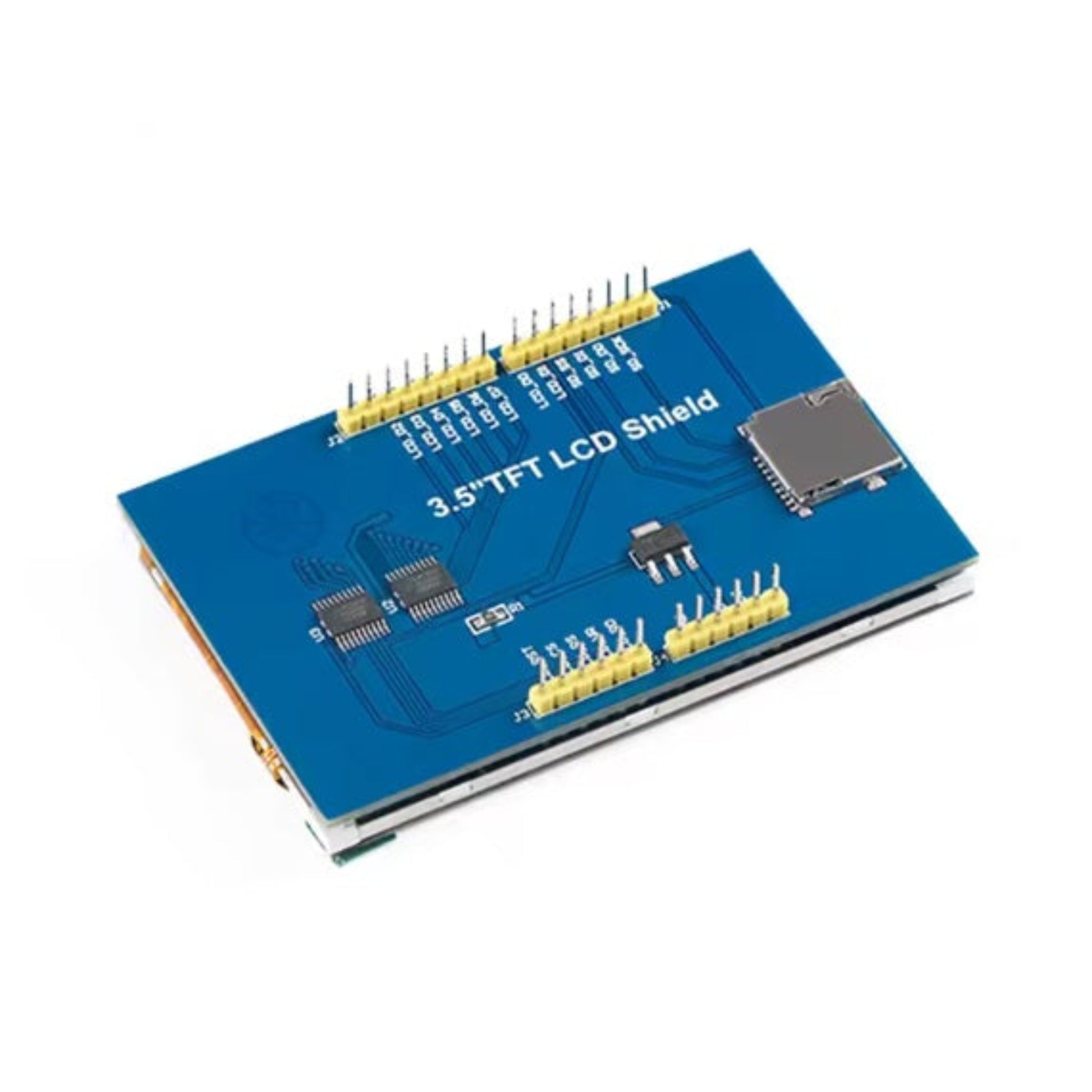

• 板載插槽： Micro-SD 卡插槽，方便讀取媒體
• 兼容性： 可於 5V / 3.3V 邏輯電壓下運作

技術規格

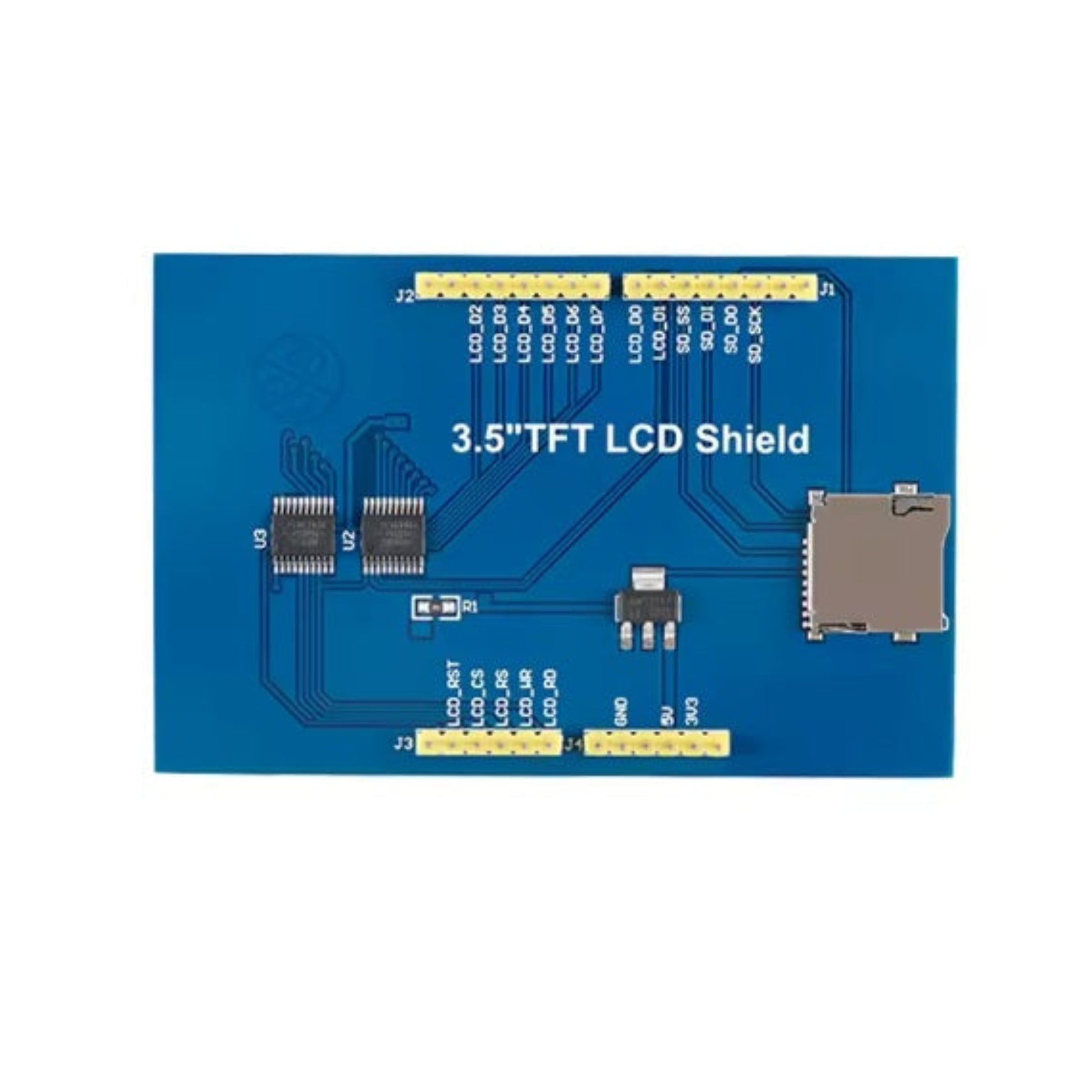

介面針腳定義

• LCD 控制： LCD_RST, LCD_CS, LCD_RS, LCD_WR, LCD_RD
• LCD 數據： LCD_D0 至 LCD_D7 (8-bit)
• SD 卡 (SPI)： SD_SS, SD_DI, SD_DO, SD_SCK
• 電源： 5V, 3V3, GND

包含內容

• 1 x 3.5吋 TFT LCD 觸控屏幕模組 (480x320)
• 1 x 電阻式觸控筆
