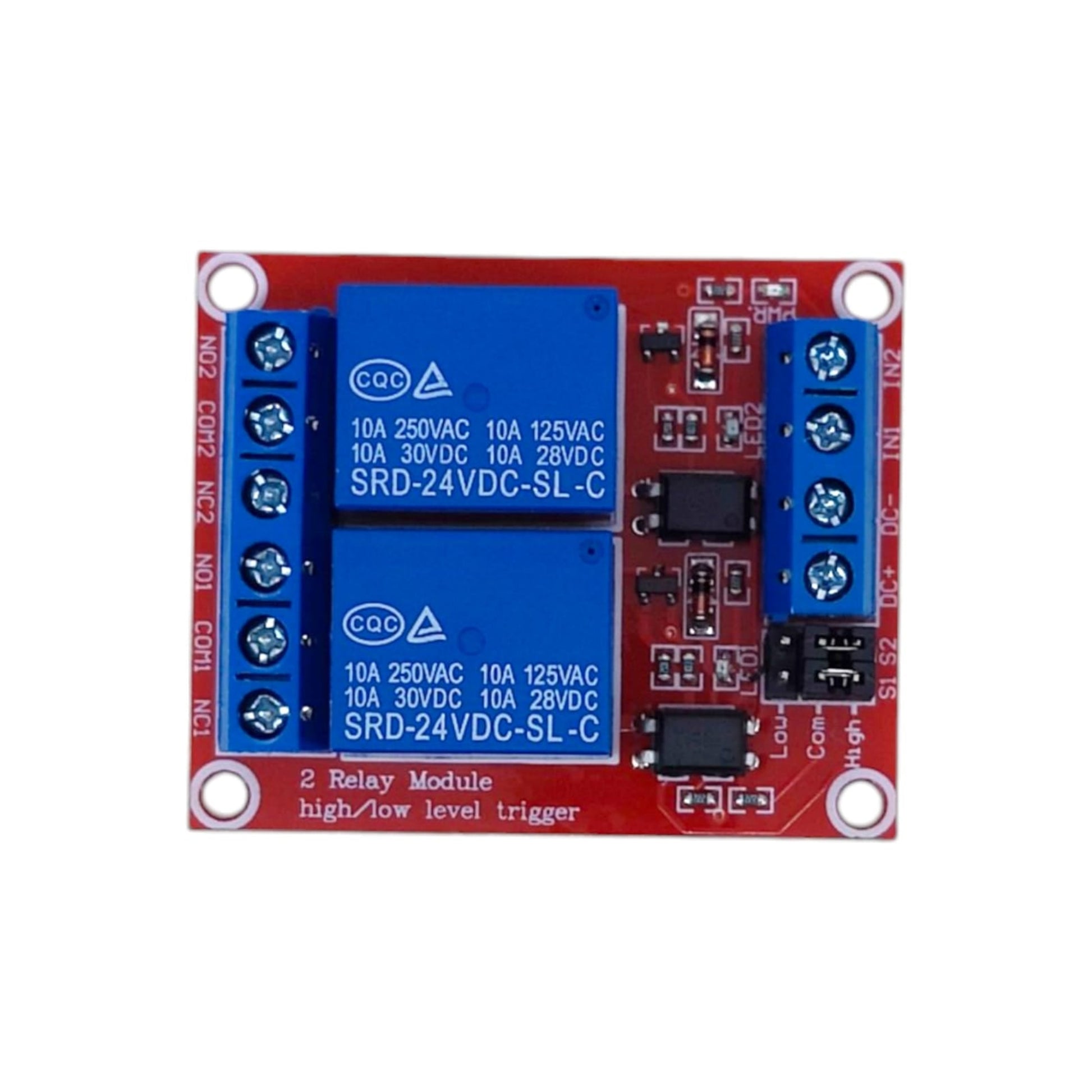

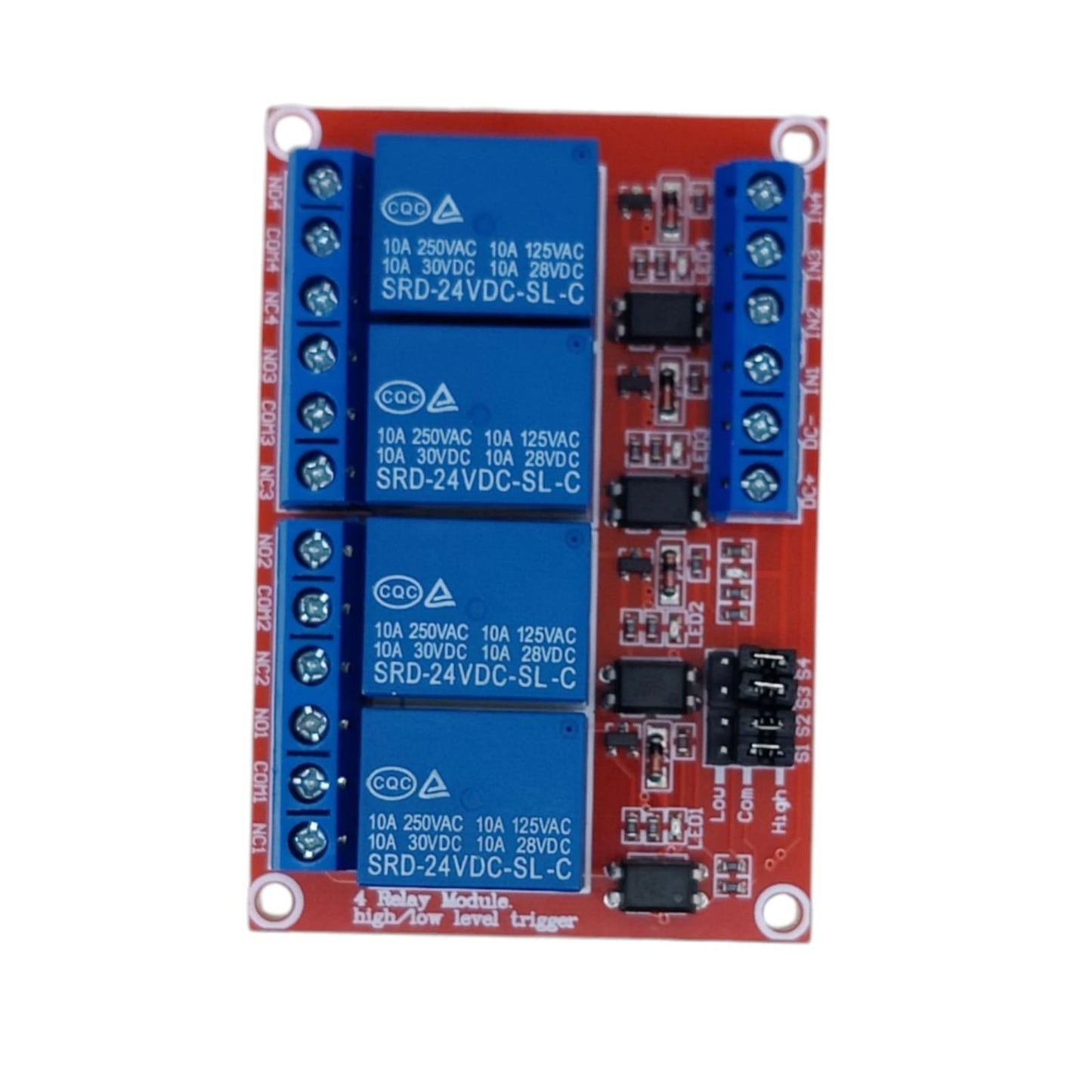

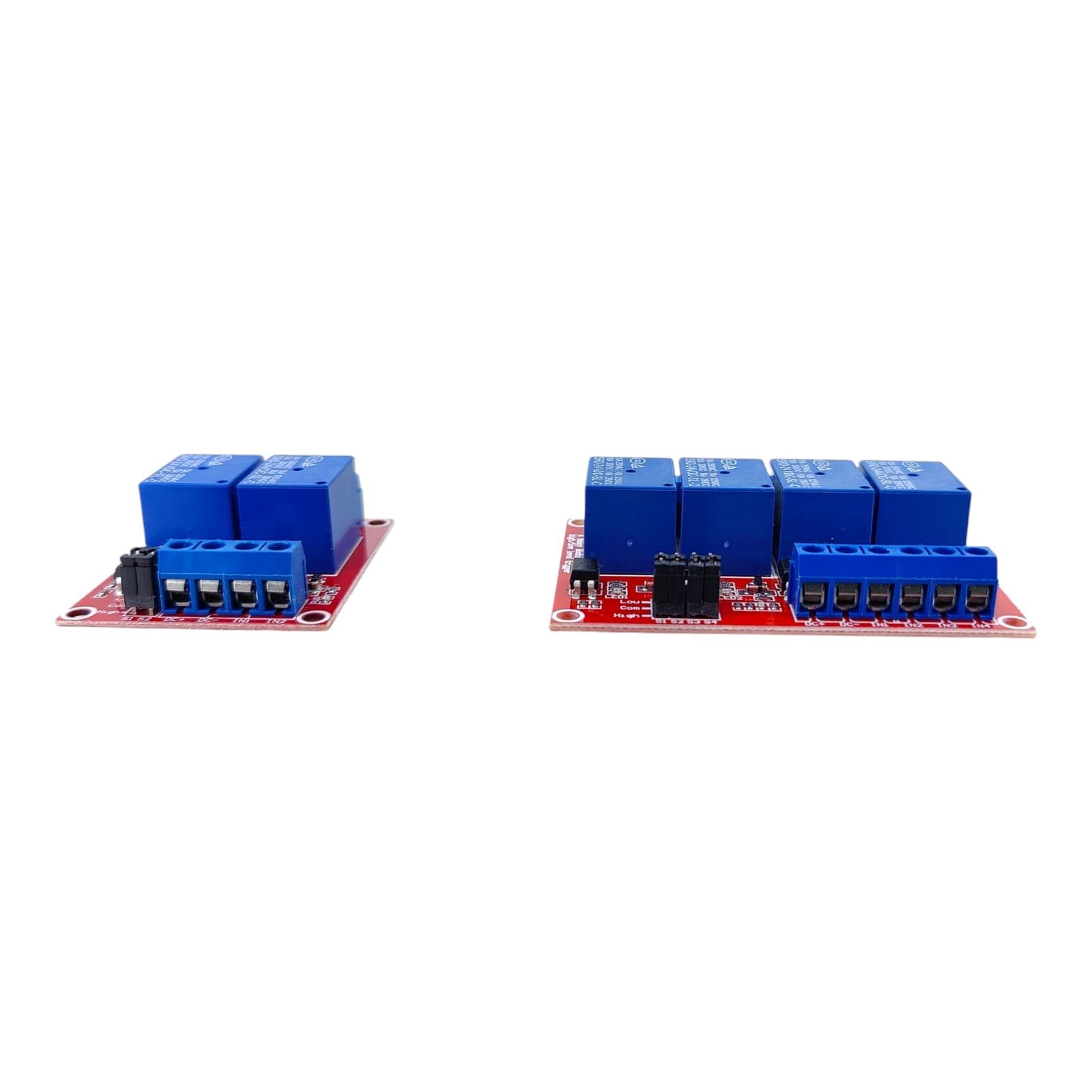

24V 繼電器模組 (2路/4路) - 高/低電平觸發

使用您的 24V 系統，安全控制高功率設備

這款 24V 繼電器模組提供 2路和 4路 兩種選擇，是您低壓控制電路（如 PLC、MCU 或工業控制器）與高功率 AC/DC 負載之間的完美橋樑。它允許您使用安全的 24V 低壓訊號來控制燈具、馬達、電磁閥和其他高要求的設備。

主要功能

• 24V DC 操作： 專為 24V 系統設計，使其成為 PLC 和工業自動化項目的理想選擇。

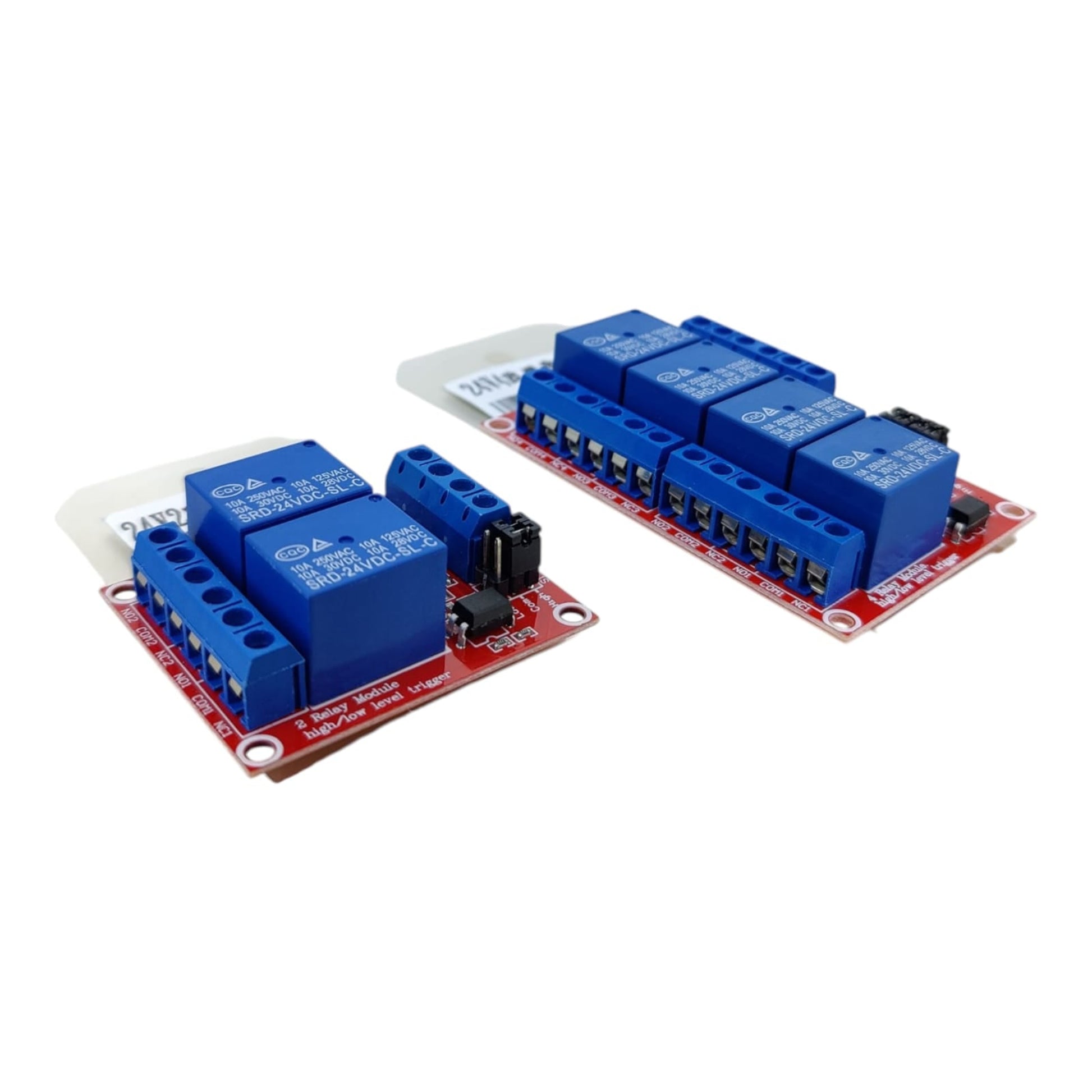

• 高/低電平觸發可選： 輕鬆配置您的繼電器啟動方式。使用板載跳線 (S1, S2等) 來選擇使用高電平 (24V) 還是低電平 (0V) 訊號來啟動繼電器。
• 光耦隔離： 內置光電耦合器 (Optocoupler)，將您的控制電路 (PLC/MCU) 與高功率負載完全隔離。這能保護您精密的電子元件免受電壓尖峰和電氣雜訊的干擾。
• 高開關容量： 每個繼電器 (SRD-24VDC-SL-C) 均能處理高負載：
  • 10A @ 250VAC
  • 10A @ 30VDC
• 清晰狀態指示： 配備電源 LED 和每個繼電器的獨立狀態 LED。即時查看哪些通道處於活動狀態，使偵錯變得輕而易舉。
• 接線安全便捷： 所有輸入和輸出均使用方便的螺絲端子，實現可靠、安全的連接。無需焊接。

如何使用

• 電源： 將您的 24V DC 電源連接到 DC+ 和 DC-。
• 觸發設置：
  • 將 S1/S2/等 跳線移至 High 側，以進行高電平觸發。
  • 將跳線移至 Low 側，以進行低電平觸發。
  • 根據您的設置需求，將 Com (公共觸發端) 連接到您邏輯的共地 (0V) 或正極 (24V)。
• 輸入訊號： 將您的 24V 控制訊號 (來自 PLC 或 MCU) 發送到 IN1、IN2、IN3 或 IN4 引腳。
• 負載接線： 使用每個通道的三個輸出端子連接您的設備（例如燈具或馬達）：
  • NC (常閉)：繼電器關閉時，觸點閉合。
  • COM (公共端)：您的負載連接的中心引腳。
  • NO (常開)：繼電器關閉時，觸點斷開 (啟動時閉合)。

產品規格

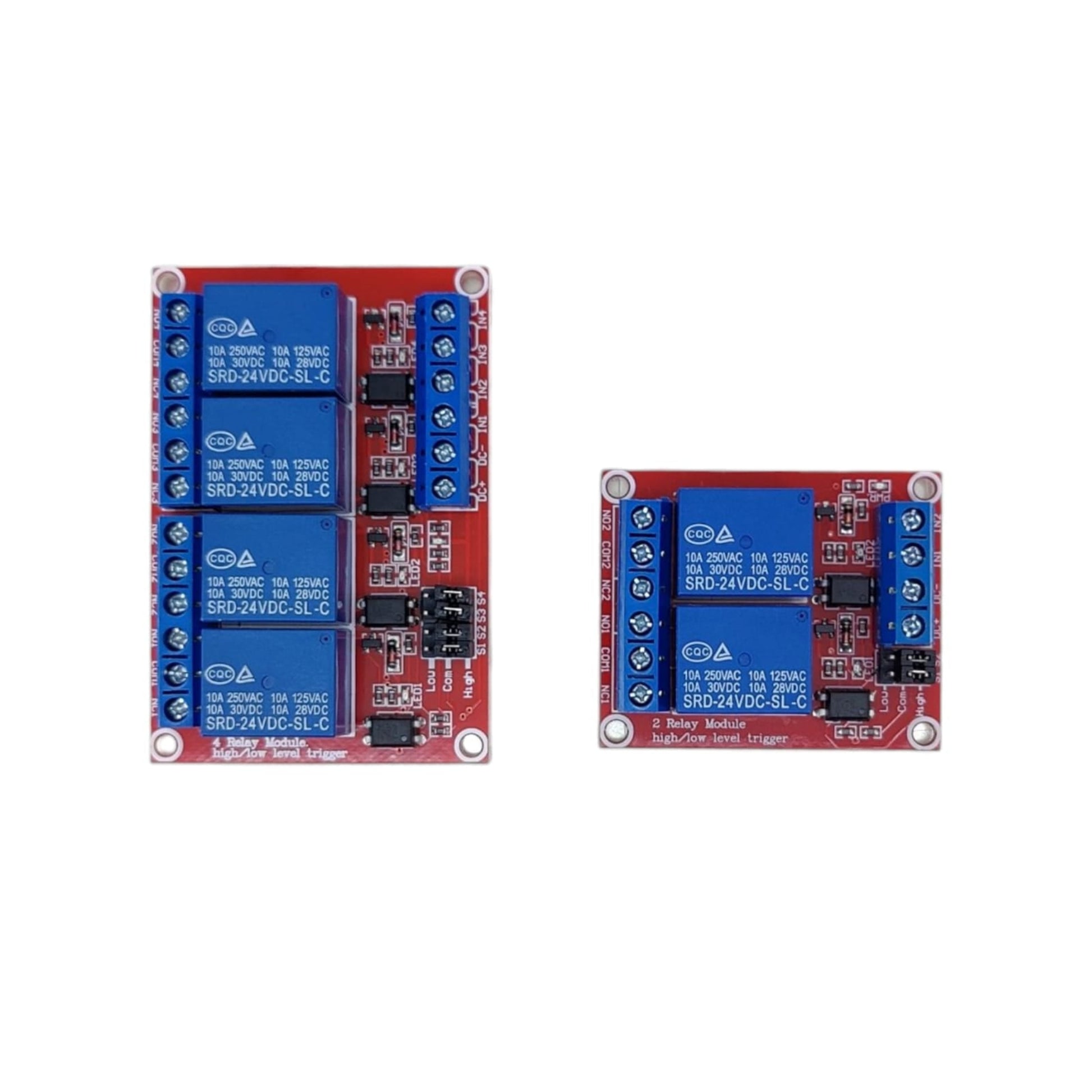

• 選項： 2路、4路
• 線圈電壓： 24V DC
• 觸發類型： 高/低電平 (跳線選擇)
• 繼電器型號： SRD-24VDC-SL-C
• 最大負載： 10A 250VAC / 10A 30VDC
• 隔離方式： 光耦隔離
• 輸入端子： DC+, DC-, IN1, IN2 (4路則有 IN3, IN4)
• 輸出端子 (每路)： NC, COM, NO
