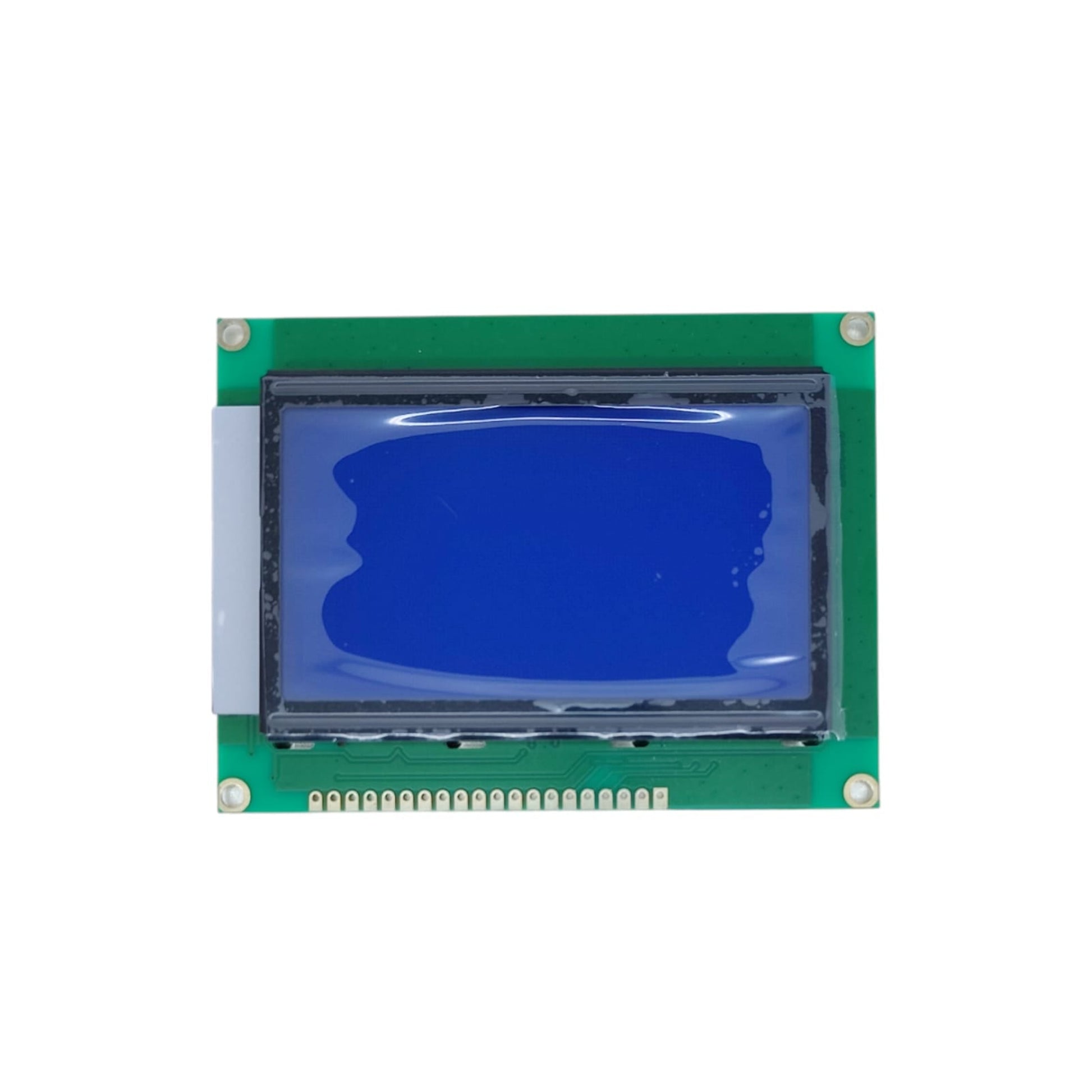

為您的電子專案升級視覺體驗！這款 128x64 圖形 LCD 顯示屏採用經典的藍底白字設計，顯示清晰銳利。內置 ST7920 控制器，同時支援並行 (Parallel) 及串行 (Serial/SPI) 傳輸模式，完美兼容 Arduino 及各類單片機，是開發儀表板、3D 打印機控制器或 DIY 裝置的理想選擇。

• 圖形化顯示：128x64 點陣解析度，支援文字、圖表及圖像顯示。
• 高對比度配色：深藍色背景配白色像素，視覺效果清晰，抗干擾能力強。
• 雙模式接口：可透過 Pin 15 (PSB) 切換並行 (Parallel) 或串行 (Serial) 模式，設計更靈活。
• 標準電壓：5V 邏輯電壓，直接兼容 Arduino UNO/Mega 等主流控制器。

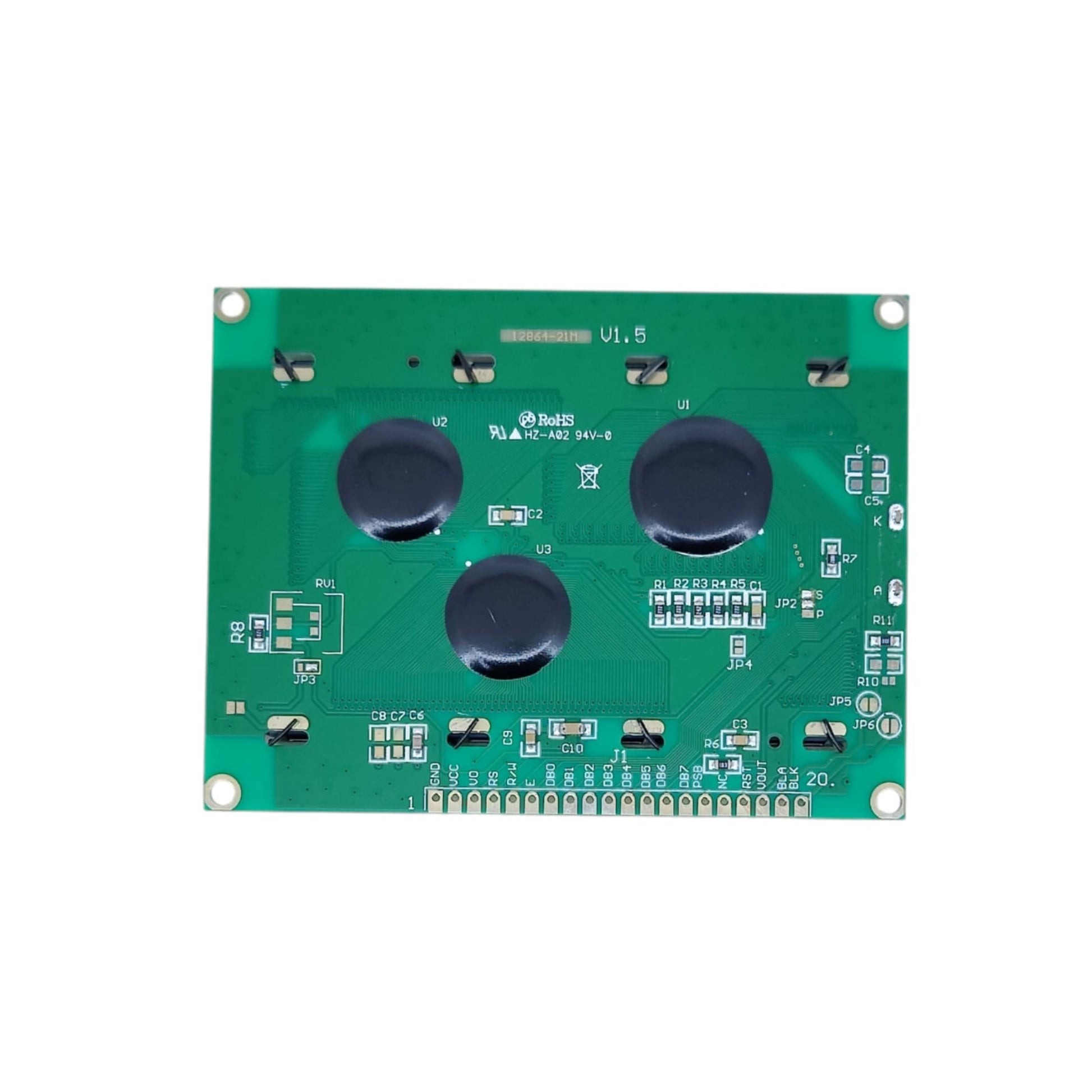

• 可調對比度：設有 V0 引腳，可外接電位器 (Potentiometer) 微調畫面濃淡。
• 安裝穩固：PCB 四角設有 3mm 安裝孔，方便固定於外殼或機箱。

專業級顯示方案：超越純文字限制

在香港的 Maker 文化與工程設計中，數據的可視化至關重要。這款 12864 圖形液晶模組 (Graphic LCD) 讓您不再受限於 1602 的純文字顯示。擁有 128x64 的點陣解析度，您可以自由繪製圖表、幾何圖形，甚至顯示中文及自訂 Bitmap 圖像。

彈性的接口設計：節省 MCU 引腳資源

開發複雜專案時，GPIO 引腳往往不夠用。這款模組的一大優勢在於其靈活的接口選擇：

• 高速傳輸：使用 8-bit 或 4-bit 並行模式 (Parallel)，適合需要快速刷新畫面的應用。
• 節省引腳：透過調整 PSB 引腳電平，即可切換至 串行模式 (Serial/SPI)。只需佔用 3 條 I/O 線即可完成控制，讓您騰出更多資源連接傳感器或馬達。

穩定耐用，適合各類環境

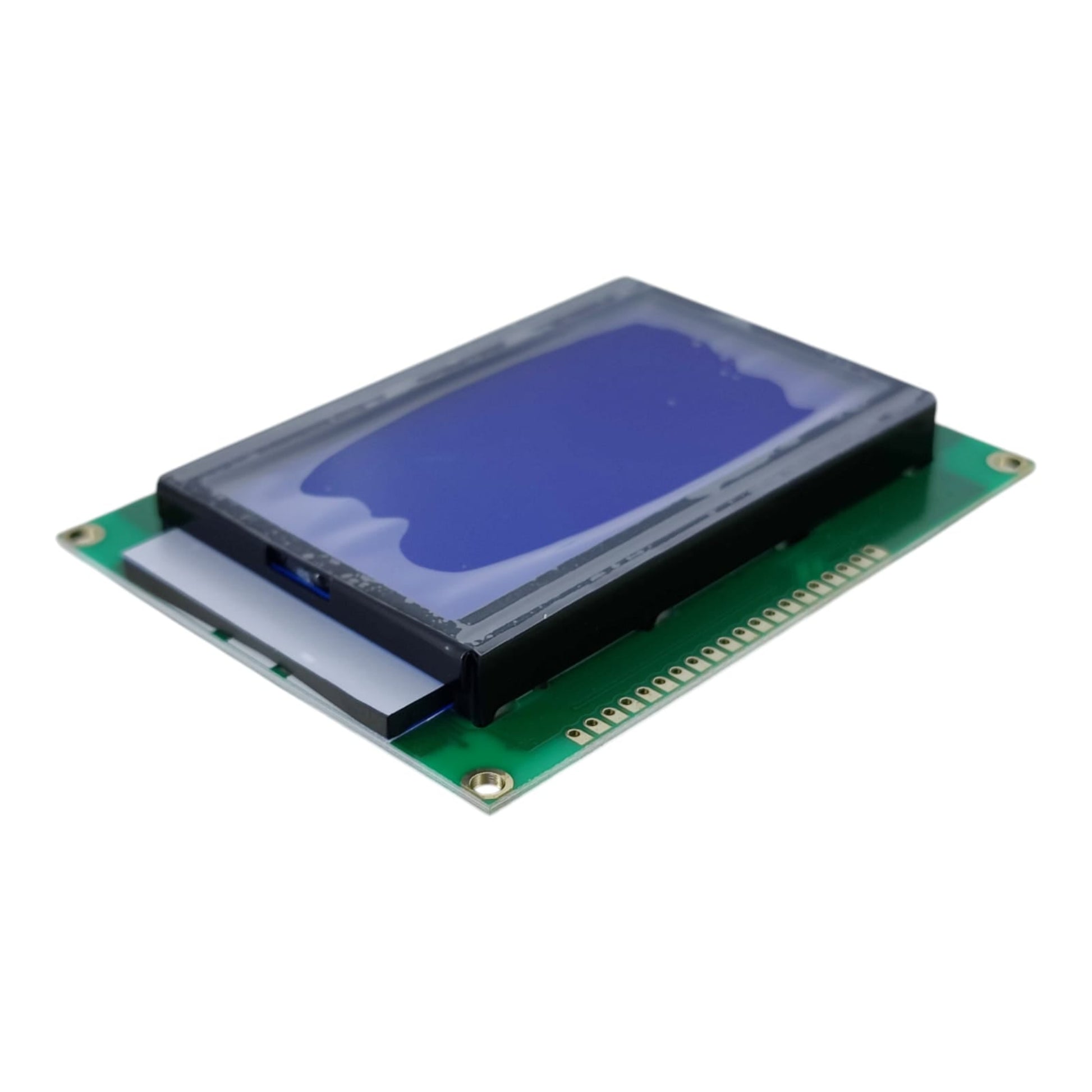

模組採用高品質 PCB 設計，視域尺寸達 72x40mm，配合可調節的對比度 (Contrast)，確保在不同角度下均清晰可見。藍色 LED 背光不僅科技感十足，在昏暗環境下亦能提供極佳的閱讀體驗。標準的 5V 電壓輸入，使其能無縫接駁市面上大多數開發板。

產品亮點：

• 高解析度：128列 x 64行，畫面細膩。
• 廣泛兼容：支援 Arduino 常用的 U8g2 函式庫，編程更輕鬆。
• 工業標準：尺寸與接口符合工業通規，替換或升級舊設備更加方便。

• 型號： 12864-21M / 12864B
• 顯示類型： 圖形點陣 LCD（藍底白字）
• 解析度： 128 × 64 點

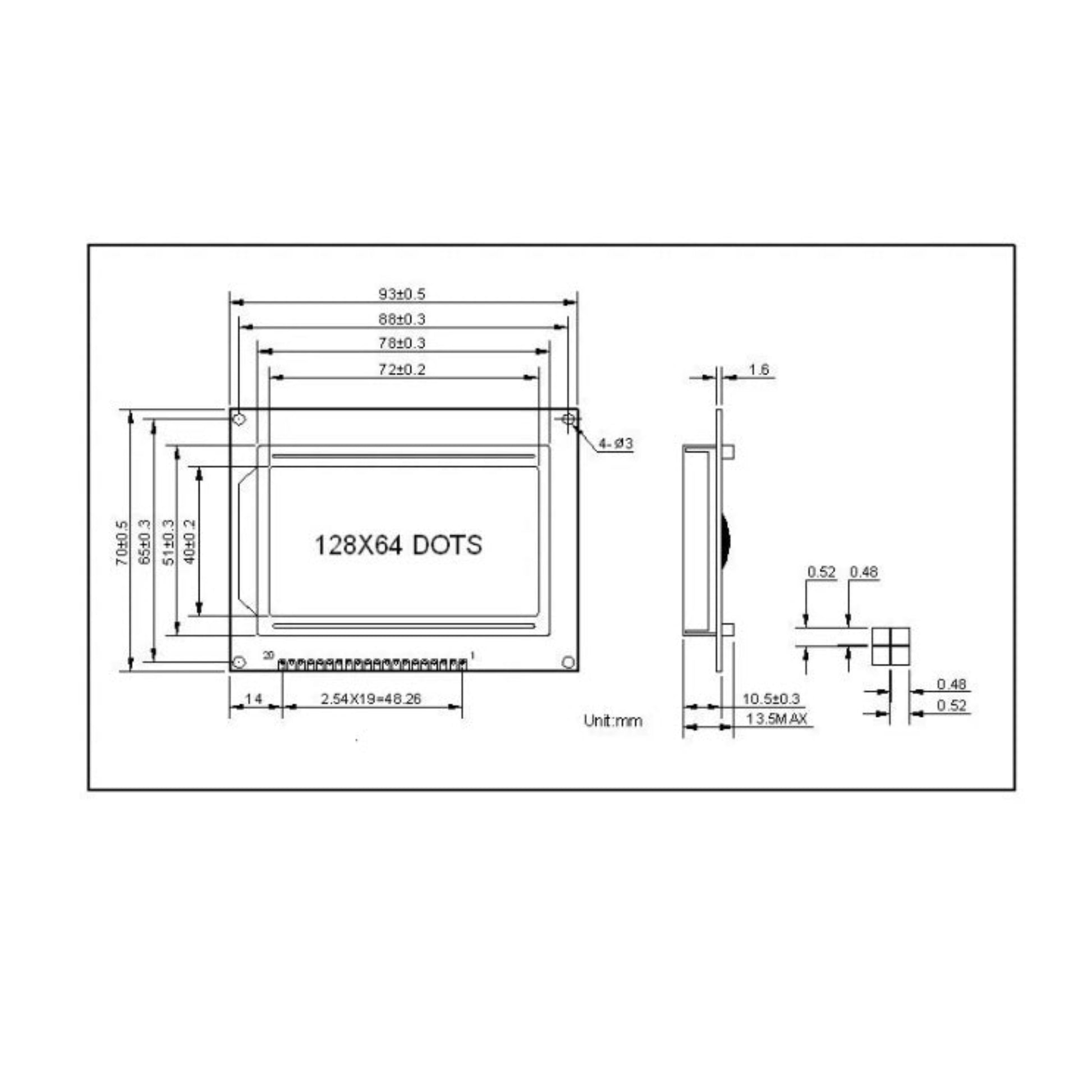

• 模組尺寸： 93.0 × 70.0 × 13.0 mm
• 視域尺寸： 72.0 × 40.0 mm
• 點距離： 0.52 × 0.52 mm
• 工作電壓 (VDD)： 5V DC
• 控制器： ST7920（兼容）
• 背光電源： LED — Pin 19 (A) / Pin 20 (K)

Q: 這款 LCD 支援 Arduino 的 U8g2 庫嗎？
A: 支援。這款模組通常使用 ST7920 協議，您可以直接使用 U8g2 庫中的 ST7920 驅動進行開發，無論是 SPI 還是並行模式都能輕鬆顯示圖形。

Q: 如何切換 SPI (串行) 和 Parallel (並行) 模式？
A: 您可以通過 Pin 15 (PSB) 進行設定。將 PSB 接高電平 (5V) 為並行模式；接低電平 (GND) 則為串行 SPI 模式，此模式下可大幅減少佔用的引腳數量。

Q: 接線後屏幕亮但沒有顯示內容，是什麼原因？
A: 這通常是因為對比度未調整好。請檢查 Pin 3 (V0) 是否已連接一個 10k 電位器。您需要旋轉電位器來調整電壓，直到屏幕清晰顯示出像素點為止。

• 創客與學生：Arduino、Raspberry Pi 專案開發、畢業設計。
• 電子維修：更換舊式工業設備或儀器的顯示屏。
• 3D 打印機玩家：作為 Marlin 固件的控制器顯示屏 (如 RepRap Smart Controller)。
• 物聯網開發：用於顯示傳感器數據或網絡狀態。
