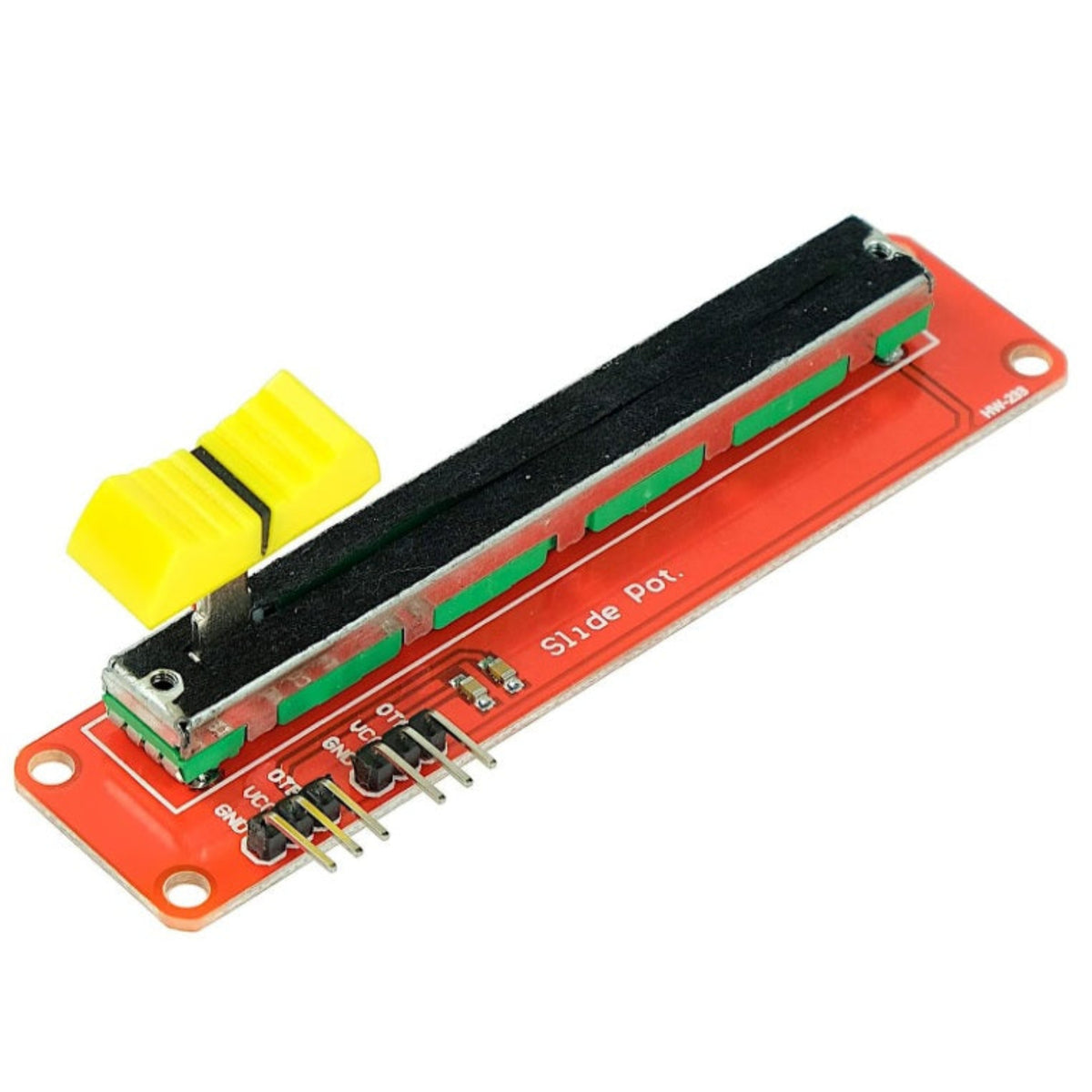

• HW-233 10K 直滑式電位器模組的傾斜視圖，展示黃色推桿帽、防塵布設計及兩組獨立的 3-pin 輸出排針。

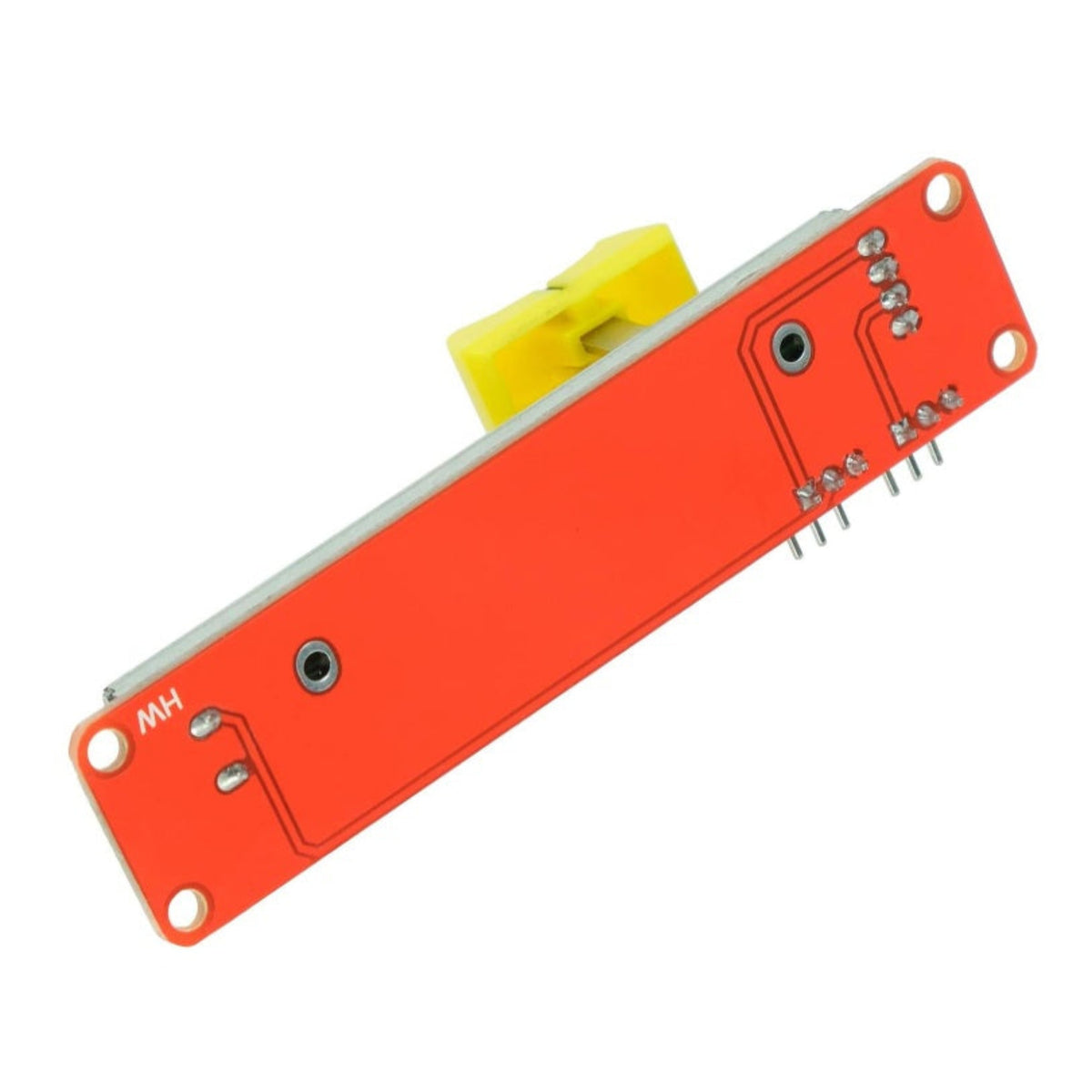

  • HW-233 10K 推桿電位器的紅色底板視圖，清晰顯示焊接點、走線及四角的安裝孔位。

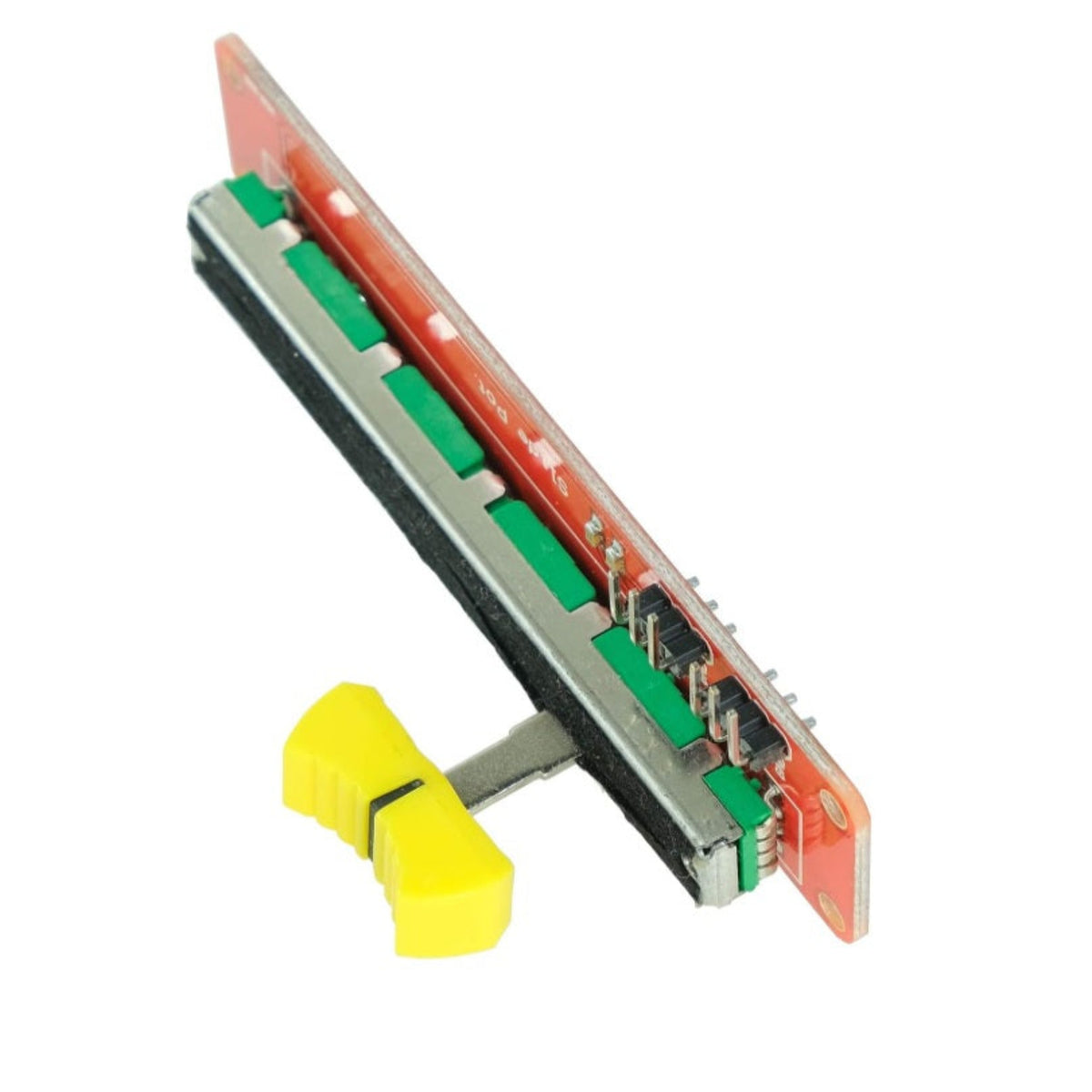

  • 10K 直滑式電位器的側面特寫，突出顯示金屬推桿結構及黃色推桿帽的高度，方便安裝至自定控制面板。

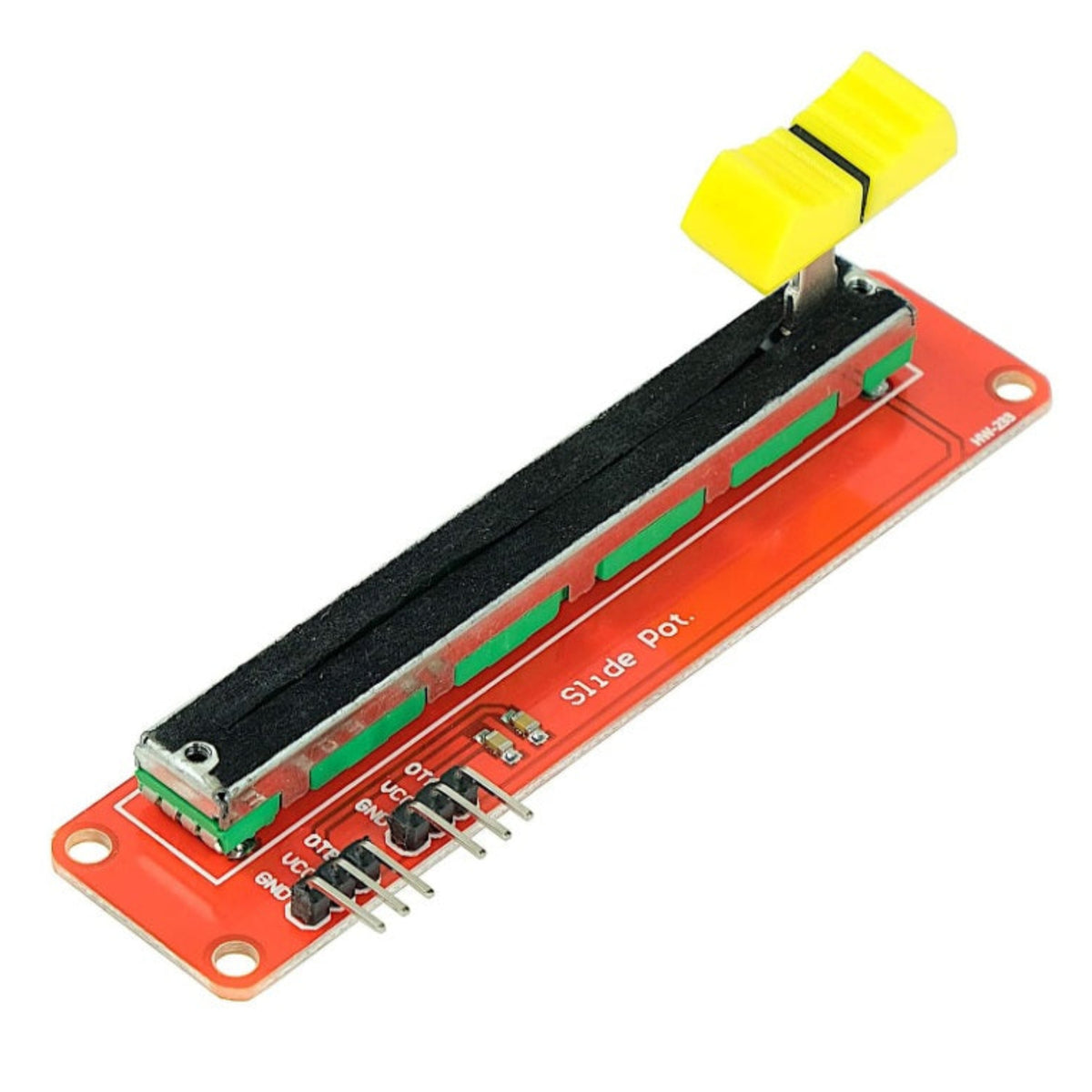

  • HW-233 模組特寫，清晰顯示兩組獨立模擬輸出排針的絲印標籤 (OTA, VCC, GND 及 OTB, VCC, GND)。

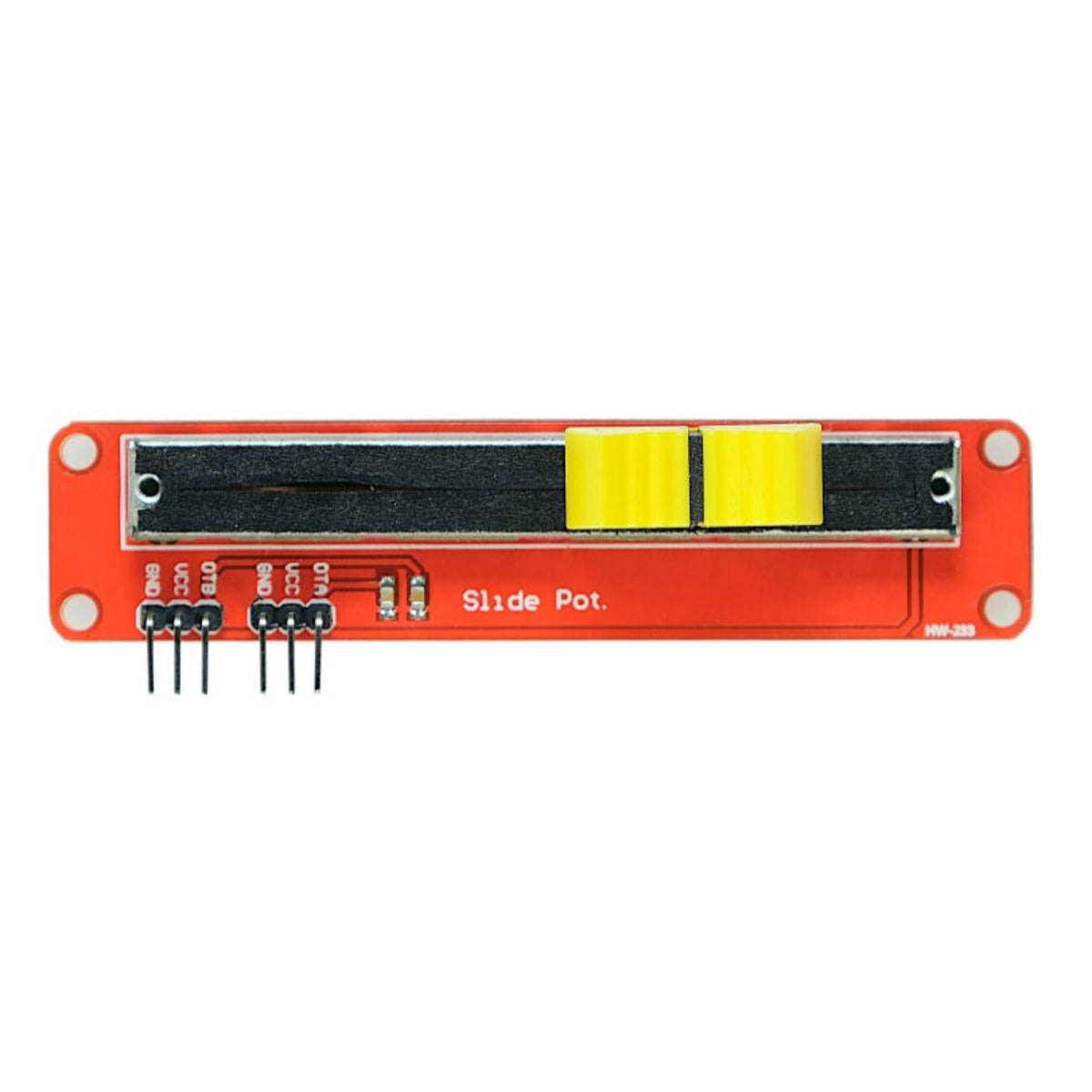

  • HW-233 10K 直滑式電位器的俯視圖，展示筆直的線性滑動軌道、黃色推桿帽及紅色的 PCB 佈局。
1 5

10K 直滑式電位器模組 | 雙模擬輸出 推桿 (HW-233)

10K 直滑式電位器模組 | 雙模擬輸出 推桿 (HW-233)

🔥 1 sold•✓ In stock
HK$33.00
HK$33.00
銷售 售罄
運費將在結帳時計算。

產品簡介

這款 10kΩ 直滑式電位器 (Slide Potentiometer) 專為 Arduino 及微控制器開發而設，提供精準的模擬電壓 (Analog) 控制。模組採用雙電路設計，具備獨立的 OTA 及 OTB 輸出，可同時控制兩組不同電壓。配備防塵布設計及黃色推桿帽，非常適合用於 DIY 混音器、燈光控制台或自定控制面板。

主要功能

  • 10kΩ 線性阻值： 提供平滑且成正比的模擬電壓變化，精準控制各項參數。
  • 雙模擬輸出： 具備獨立的 OTA 及 OTB 針腳，支援雙電路同步控制。
  • 防塵保護設計： 滑軌配備防塵布，有效防止灰塵積聚影響推桿順滑度及壽命。
  • 附帶高視認性推桿帽： 預裝黃色推桿帽，提供即時且舒適的觸控手感。
  • 輕鬆整合接線： 採用標準 2.54mm 間距排針，完美配合杜邦線及麵包板使用。

完整產品描述

為 DIY 專案提供精準的模擬控制

這款直滑式電位器能根據推桿的物理位置，輸出連續且精準的模擬電壓 (Analog Voltage)。它完美相容於 Arduino、ESP32 及 Raspberry Pi (需配合 ADC) 等主流微控制器，是製作自定輸入介面的可靠選擇。其線性 (Linear) 阻值特性確保了電壓變化平滑且成正比，讓程式讀取數據時更穩定。

雙電路設計支援進階訊號路由

模組底板設有兩組獨立的 3-pin 排針 (VCC, GND, OUT)，允許同時處理兩種不同的電壓準位。這種雙通道設計特別適合用於立體聲混音，或透過單一實體推桿同時控制多個程式參數，免卻了複雜的程式碼轉換。

新昌技術團隊使用建議

如果你需要將此模組安裝到自製的控制面板或外殼中，請預留約 11mm 的推桿帽間距以確保滑動順暢。新昌電腦有限公司的技術團隊建議，在進行原型測試時，可直接使用標準的母對母杜邦線 (DuPont cables)，將排針連接到微控制器的模擬輸入端 (Analog In)，方便快捷。

技術規格
  • 品牌： OEM / 通用
  • 型號： HW-233
  • 阻值： 10 kΩ
  • 類型： 線性直滑式 (Linear)
  • 輸出類型： 雙模擬輸出 (OTA, OTB)
  • 針腳定義： 2組 (VCC, GND, OUT)
  • 尺寸 (長 x 寬 x 高)： 91mm x 21mm x 30mm (不含排針)
  • 推桿帽間距： 11mm

送貨方式

  • Local delivery within Hong Kong and in-store pickup.​
  • Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.​
  • Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).​
  • Estimated delivery time: 1–3 business days after dispatch (Hong Kong).​
  • In-store pickup details (location and time) will be confirmed by email or phone message.​
  • Delivery times are estimates and may be affected by weather or unforeseen circumstances.​

常見問題

  • 這款推桿電位器可以使用在 ESP32 這類 3.3V 的微控制器上嗎？可以，電位器本質上是一個分壓器，能完美配合 3.3V 或 5V 的邏輯電壓系統使用。
  • OTA 和 OTB 輸出有甚麼分別？OTA 和 OTB 是兩組獨立的模擬輸出，但由同一個物理推桿控制，讓你可同時調節兩個獨立電路的電壓。
  • 如何將這個模組固定在自製的控制面板上？模組底板的四角設有預先鑽好的安裝孔，你可以使用標準的 M2 或 M3 銅柱及螺絲將其固定在面板上。
  • 我可以自行更換其他顏色的推桿帽嗎？可以，黃色推桿帽可以直接拔出，並替換為任何孔徑相容的標準推桿帽。
  • 深水埗門市有售賣連接用的杜邦線及 Arduino 配件嗎？有的，我們深水埗實體店備有各款長度的杜邦線、麵包板及豐富的 Arduino 開發配件供選購。

適用對象/場景

  • 製作自定 MIDI 控制器或音頻混音器的 Arduino 及 Raspberry Pi 創客 (Makers)。
  • 需要製作模擬輸入介面原型 (Prototyping) 的工程系學生。
  • DIY 燈光控制台 (DMX fader boards) 的技術人員。
  • 設計互動式展覽裝置或密室逃脫機關的開發者。
