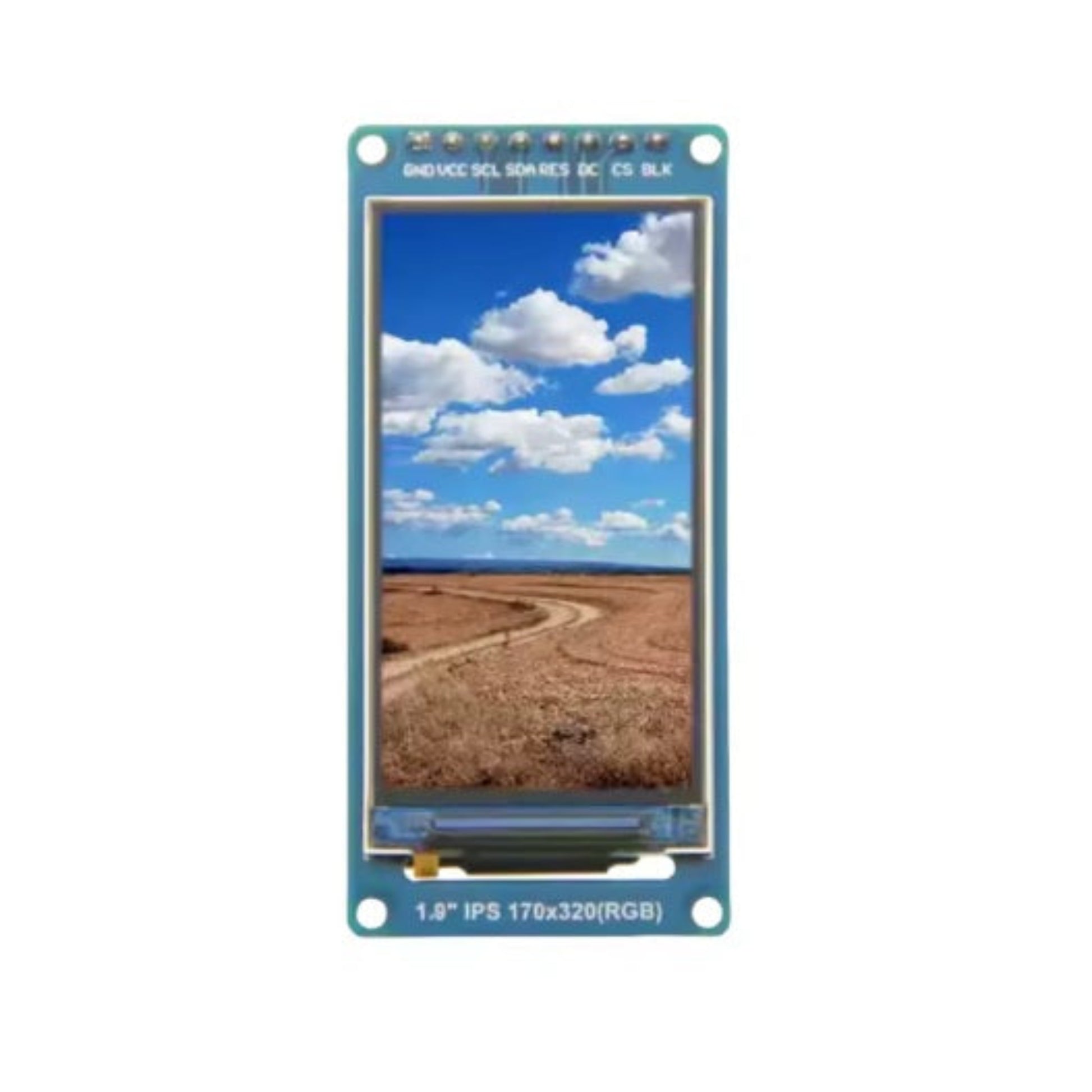

• Front view of 1.9 inch TFT LCD showing 170x320 color display.

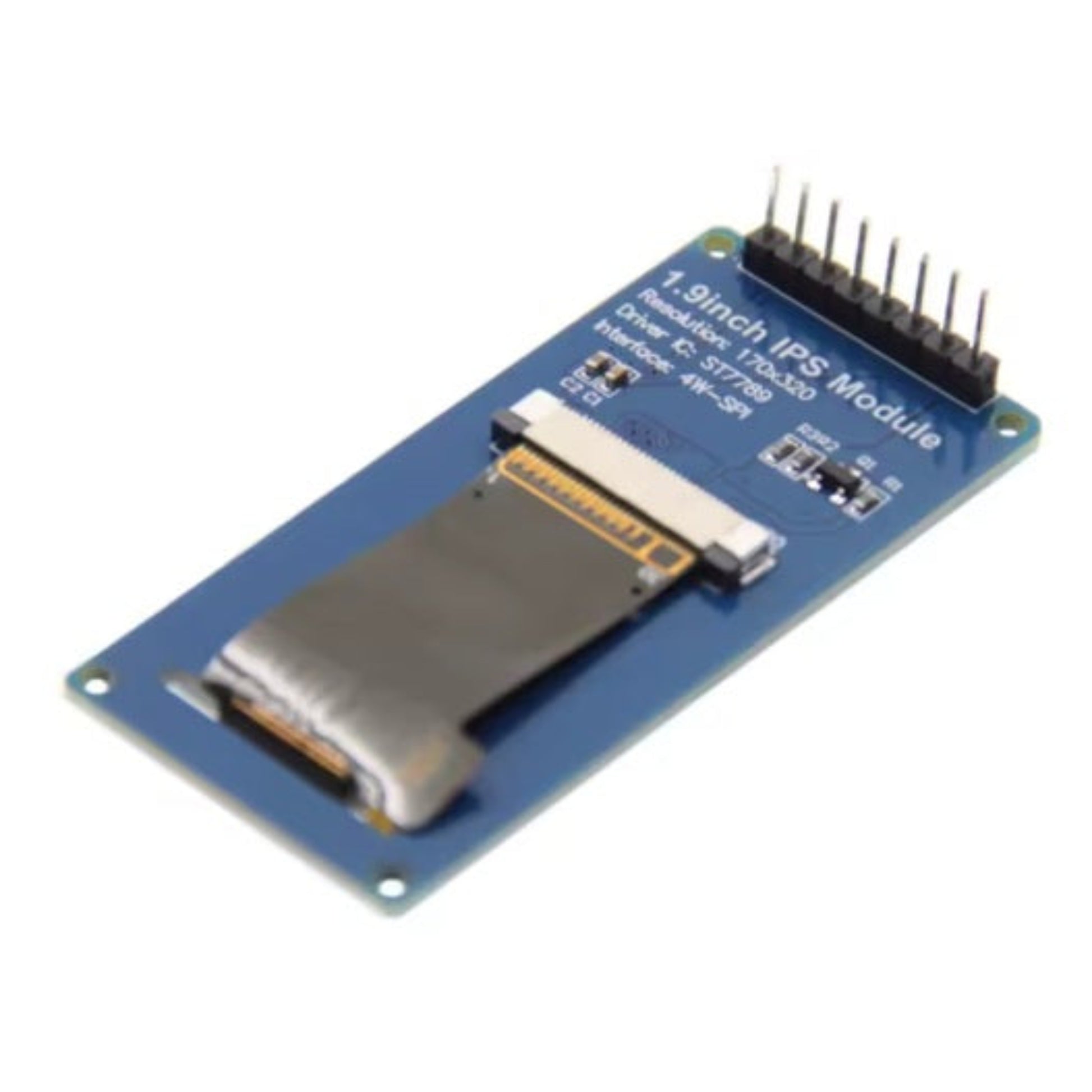

  • Side angle view of ST7789 display module with 8-pin header.

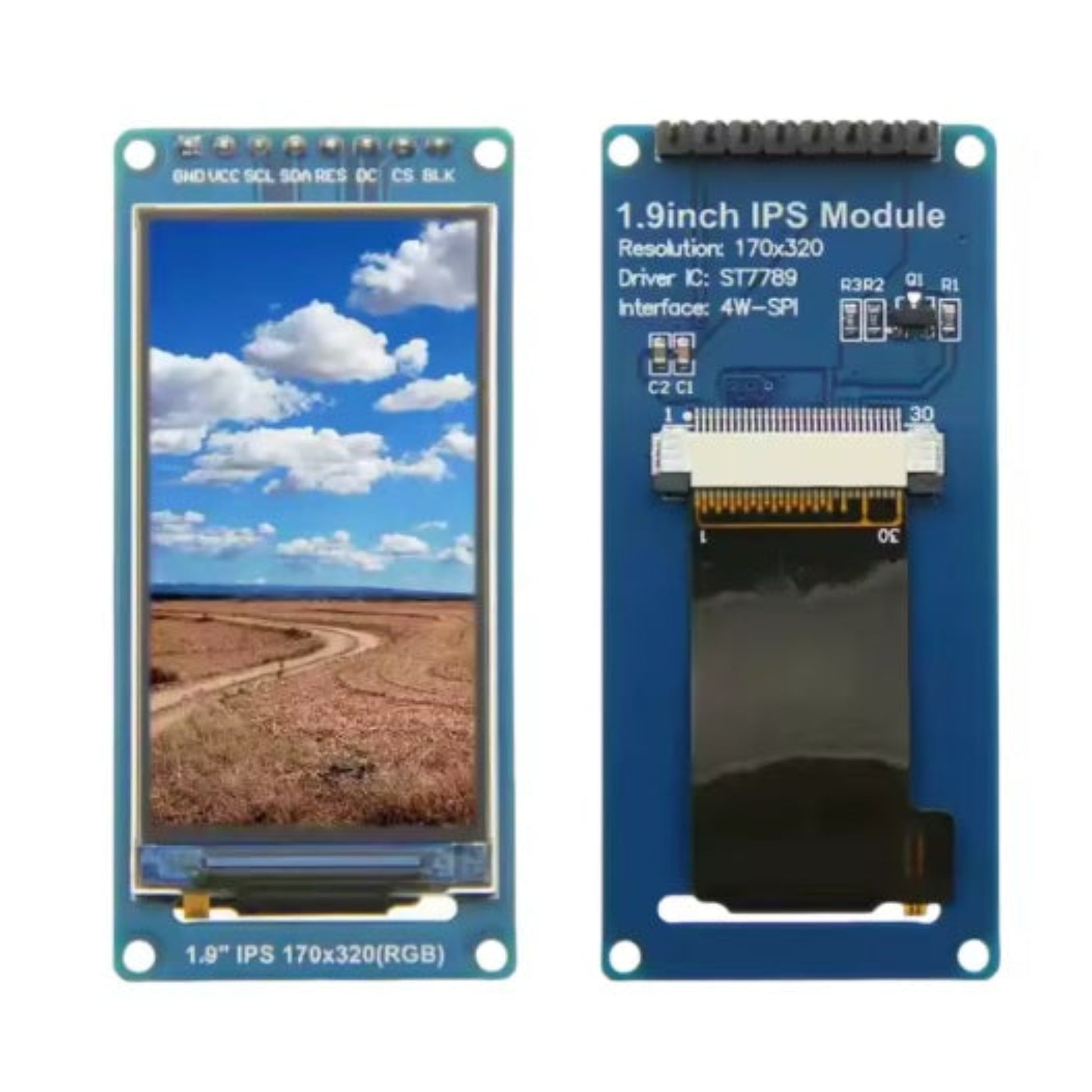

  • 1.9 inch IPS TFT LCD display module front and back with ST7789 driver.
  • Pinout diagram of 1.9 inch IPS LCD module with SPI interface.
1 4
sales

1.9吋 IPS TFT LCD 顯示屏模組 ST7789 170x320 SPI 介面

1.9吋 IPS TFT LCD 顯示屏模組 ST7789 170x320 SPI 介面

HK$65.00
HK$65.00
銷售 售罄
運費將在結帳時計算。

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。

這款 1.9吋 IPS TFT LCD 彩色顯示屏模組 專為 DIY 愛好者、工程師及開發者而設，提供高清亮麗顯示效果。內建 ST7789 驅動晶片，支援全視角 IPS 技術，無論從任何角度觀看，畫面依然清晰順滑。非常適合應用於 Arduino、ESP32、STM32、Raspberry Pi Pico 等微控制器項目。

主要特點

  • 高清顯示： 170×320 像素，文字及圖像細緻銳利。
  • IPS 全視角： 色彩還原度高，視角廣闊不偏色。
  • 節省 IO 資源： 採用 4 線 SPI 介面，連接簡單。
  • 兼容 3.3V： 能直接與 ESP32、RP2040 等開發板使用。
  • 背光可控： BLK 引腳可進行背光開關或 PWM 調光。

技術規格

  • 顯示類型： IPS TFT LCD（RGB 彩色）
  • 驅動 IC： ST7789
  • 解像度： 170 × 320
  • 通訊介面： 4-Wire SPI
  • 工作電壓： 3.3V
  • 適用平台： Arduino、ESP32、ESP8266、STM32、Raspberry Pi Pico

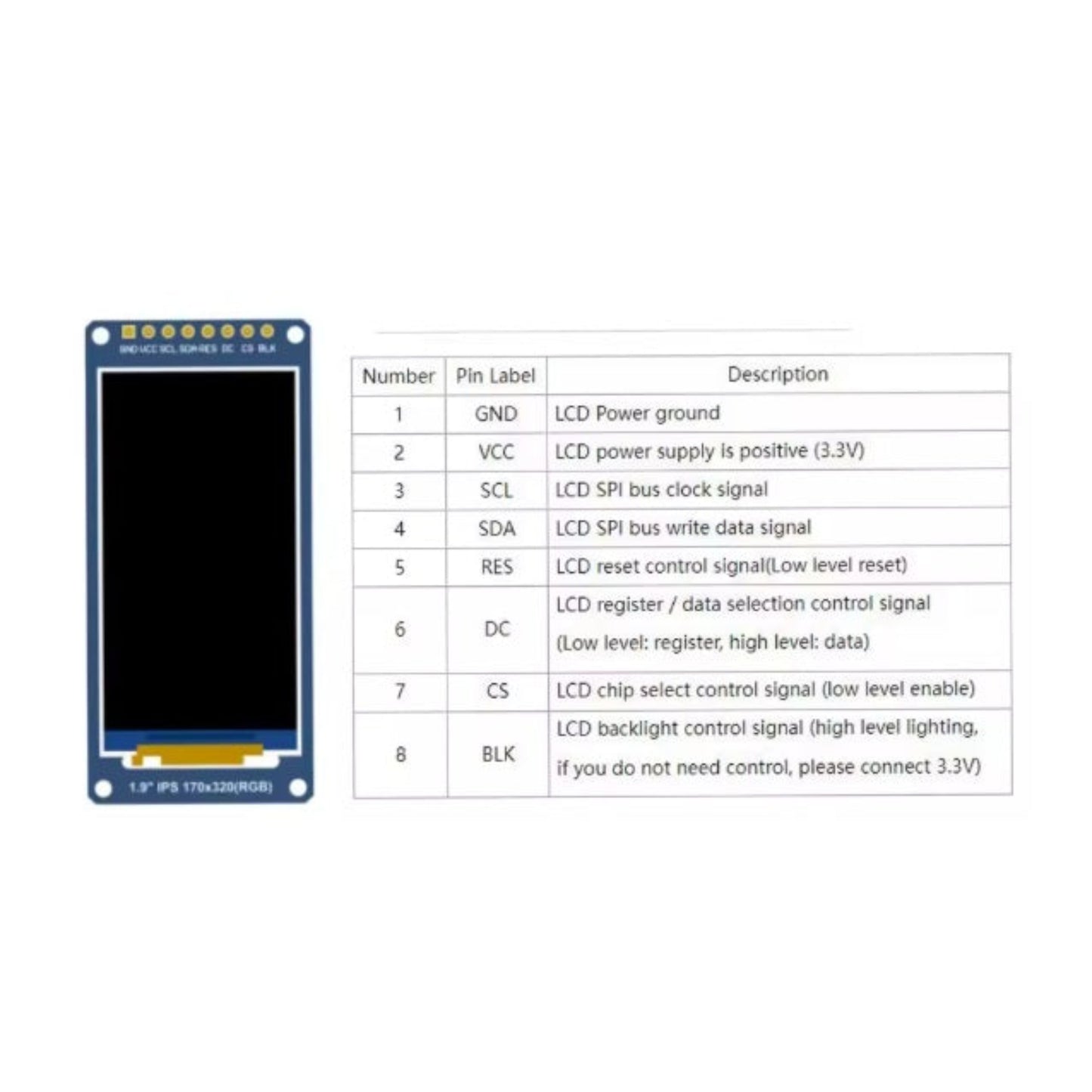

引腳定義

編號 標籤 描述
1 GND 接地
2 VCC 電源正極 (3.3V)
3 SCL SPI 時鐘線
4 SDA SPI 數據線
5 RES 復位控制（低電平有效）
6 DC 數據/命令切換
7 CS 片選信號（低電平啟用）
8 BLK 背光控制（高電平亮）
