1.77吋 TFT LCD 彩色顯示屏模組 ST7735S 128x160 SPI 介面 (Arduino適用)
1.77吋 TFT LCD 彩色顯示屏模組 ST7735S 128x160 SPI 介面 (Arduino適用)
原價
HK$39.00
原價
促銷價
HK$39.00
運費將在結帳時計算。
數量
無法載入取貨可用性信息
送貨方式
送貨方式
- 提供香港本地送貨及門市自取服務。
- 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
- 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
- 香港地區預計送貨時間為 發貨後 1–3 個工作天。
- 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。

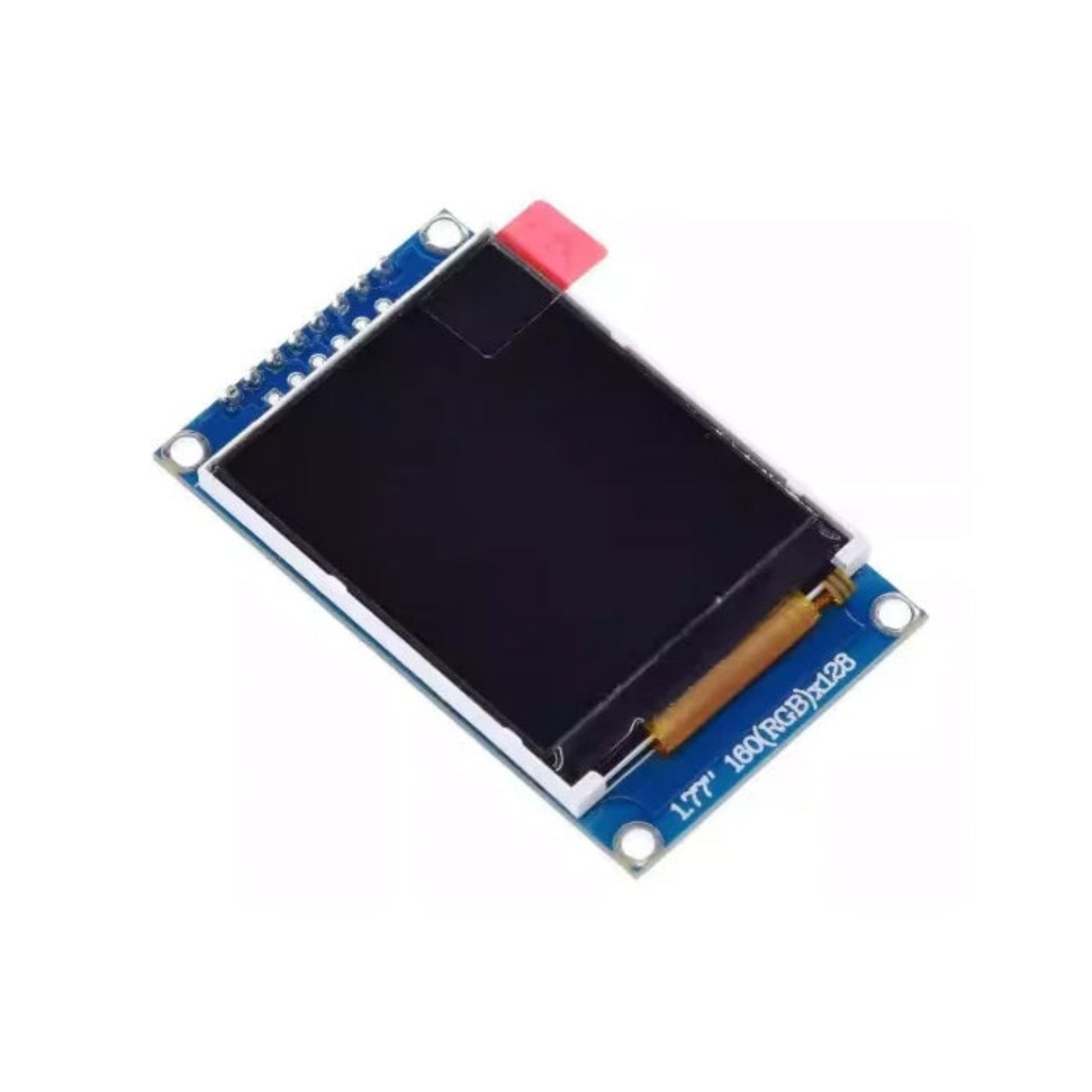

極致清晰，輕巧全彩顯示方案
這款 1.77吋 TFT LCD 顯示屏模組 是您微控制器專案的最佳升級選擇。內置業界通用的 ST7735S 驅動晶片，能在小巧的尺寸下呈現鮮豔色彩與銳利文字，非常適合用於開發穿戴式裝置、醫療儀器或各類便攜式電子產品。
產品特點
- 高清全彩顯示： 擁有 128x160 解像度，畫面細緻，色彩層次豐富。
- 廣泛電壓兼容： 支援 3V 至 5V 寬電壓輸入，完美兼容 3.3V (ESP32/STM32) 及 5V (Arduino Uno) 邏輯電平，無需額外電平轉換。
- 高效 SPI 介面： 採用標準 SPI 通訊協議，佔用極少 I/O 針腳即可實現高速刷新。
- 工業級設計： 工作溫度範圍達 -20°C 至 70°C，在各種環境下均能穩定運作。
技術規格表
| 項目 | 規格參數 |
| 驅動 IC | ST7735S |
| 解像度 | 128 x 160 像素 |
| 通訊介面 | SPI (4線) |
| 顯示顏色 | 全彩 (RGB) |
| 工作電壓 | 3.3V - 5V DC |
| 模組尺寸 | 34.00mm x 53.70mm x 11.30mm |
| 可視區域 | 28.03mm x 35.04mm |
| 針腳間距 | 2.54mm (標準排針) |

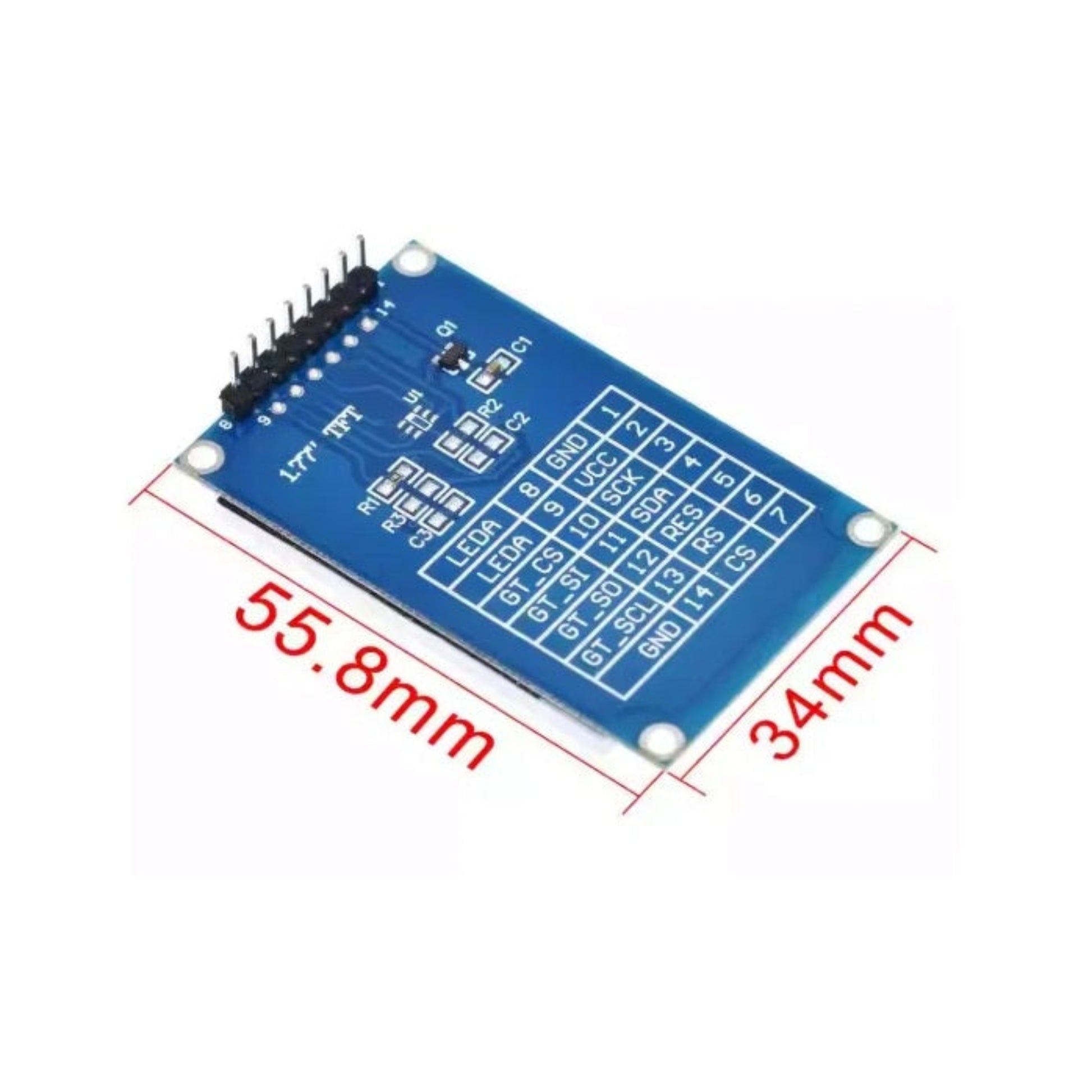

針腳定義 (Pin Definition)
本模組採用 14-pin 介面設計，方便接駁。
- 電源供應： GND (1, 14), VCC (2)
- SPI 訊號： SCK (3), SDA (4), RES (5), RS (6), CS (7)
- 背光控制： LEDA (8, 9)
- 觸控介面預留 (Touch)： GT-CS (10), GT-SI (11), GT-SO (12), GT-SCL (13)
- 註：針腳 10-13 為觸控晶片專用介面 (如該型號配備觸控面板)
