0.96吋 OLED 顯示屏連旋轉編碼器組合模組 (SSD1315/I2C)

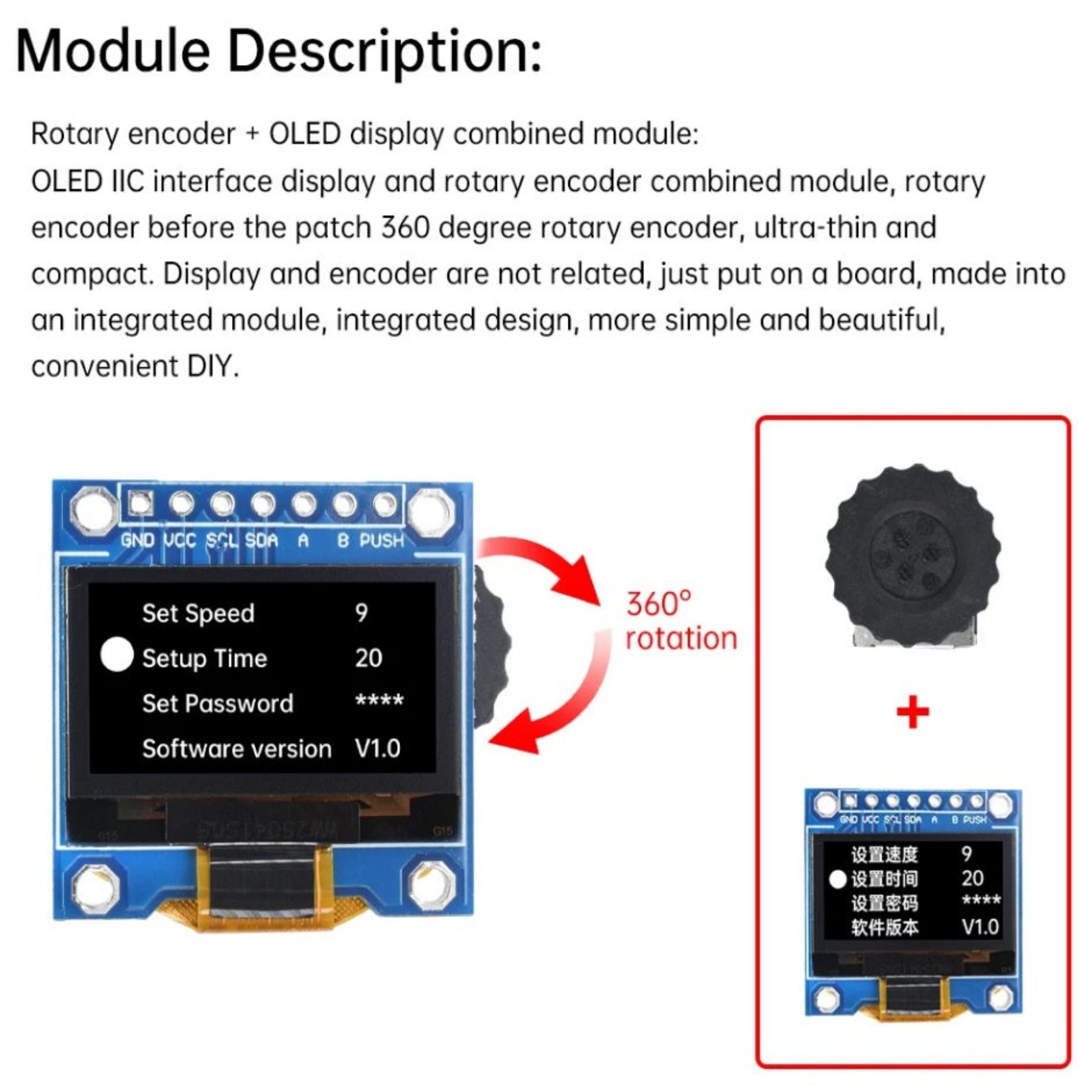

這款 0.96吋 OLED 顯示屏連旋轉編碼器組合模組 採用一體化設計，將高清晰度的 OLED 屏幕與 360 度旋轉編碼器集成在同一塊電路板上，結構緊湊美觀。

這種設計大大簡化了 DIY 專案中的接線工作，非常適合用於製作 3D 打印機控制器、音頻調節器或智能家居設備的選單介面。顯示屏採用 SSD1315 驅動芯片（完全兼容主流的 SSD1306 程式庫），並透過 I2C 介面通訊，有效節省微控制器的引腳資源。

主要特點

• 一體化設計： 將顯示輸出與旋轉控制輸入合二為一，尺寸僅為 26.5mm x 30mm。
• 清晰顯示： 0.96 吋 OLED 屏幕，提供鮮明的文字與圖像顯示效果。
• 流暢控制： 配備貼片式 360 度旋轉編碼器，操作手感順滑。
• 簡易連接： 屏幕使用 I2C (IIC) 介面，簡化電路連接複雜度。
• 廣泛兼容： 採用 SSD1315 驅動，兼容 SSD1306，適用於 Arduino、ESP32 及 Raspberry Pi 等主流開發平台。

技術規格

• 驅動芯片： SSD1315 (兼容 SSD1306)
• 通訊介面： I2C / IIC
• 工作電壓 (VCC)： 3.3V
• 模組厚度： 超薄 6.5mm 設計

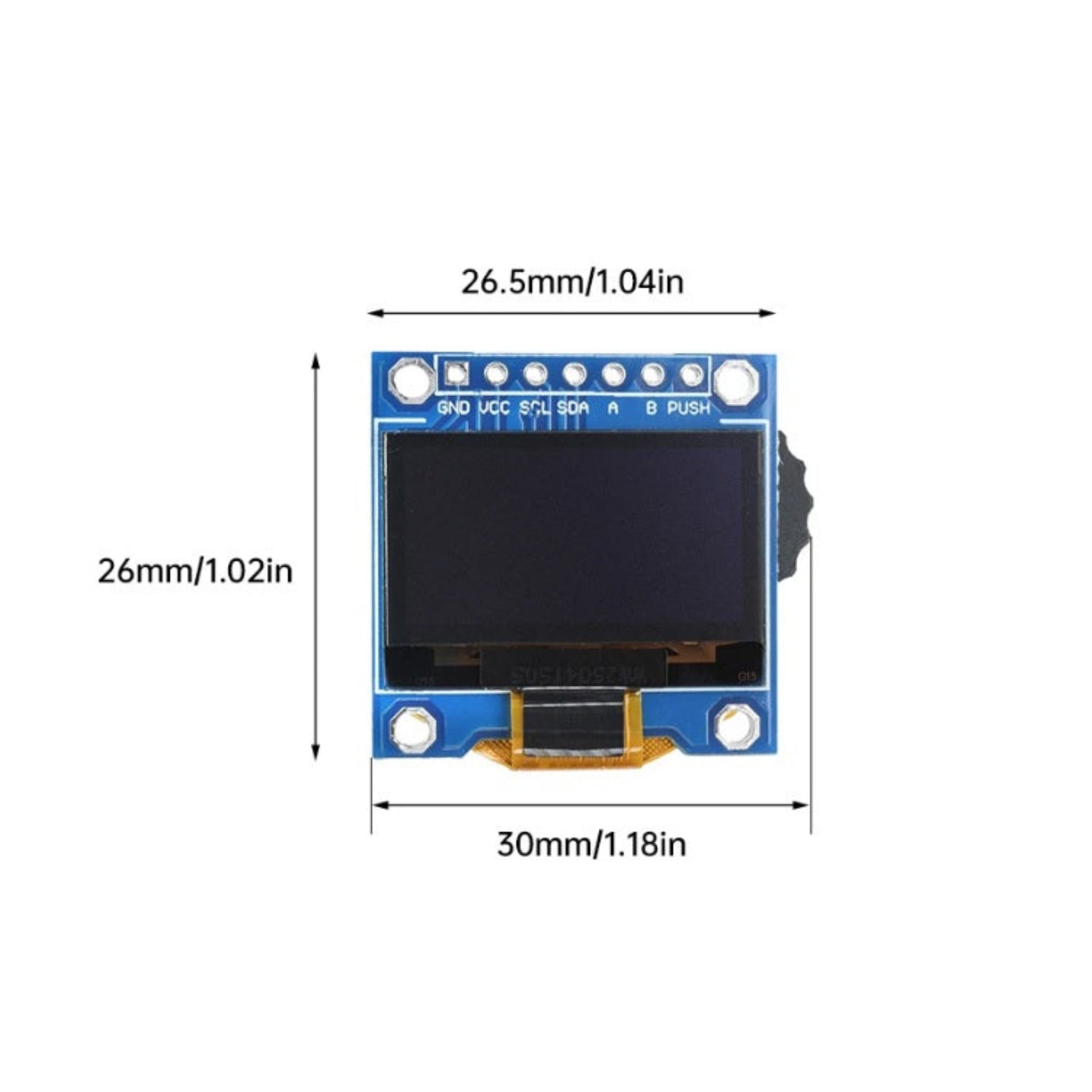

• 尺寸： 26.5mm x 30mm

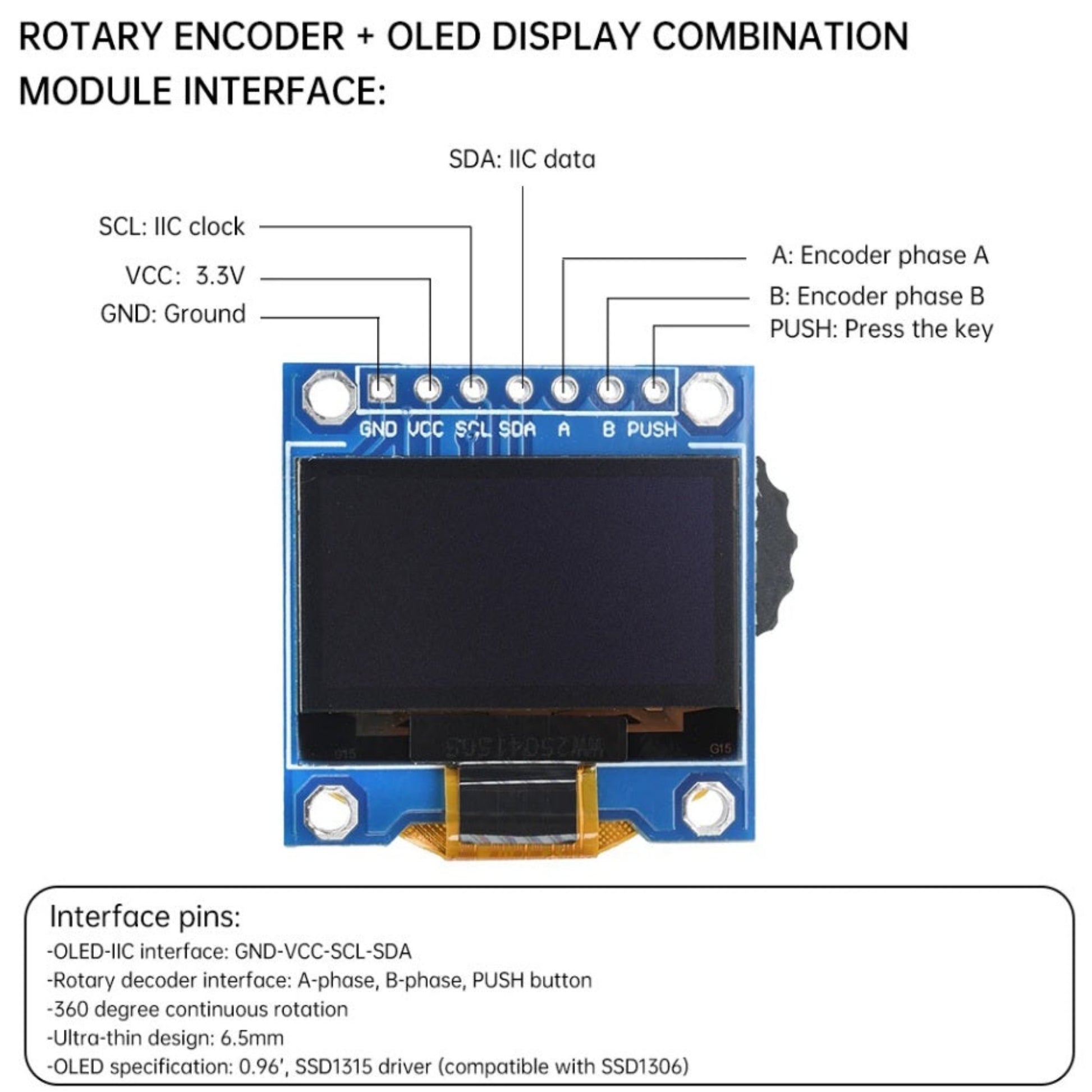

引腳接口說明 (Pinout)

模組提供 7 個引腳接口，功能如下：

• GND： 接地
• VCC： 電源輸入 (3.3V)
• SCL： IIC 時鐘線 (OLED)
• SDA： IIC 數據線 (OLED)
• A： 編碼器 A 相輸出
• B： 編碼器 B 相輸出
• PUSH： 按鍵開關 (按下確認)

包裝內容

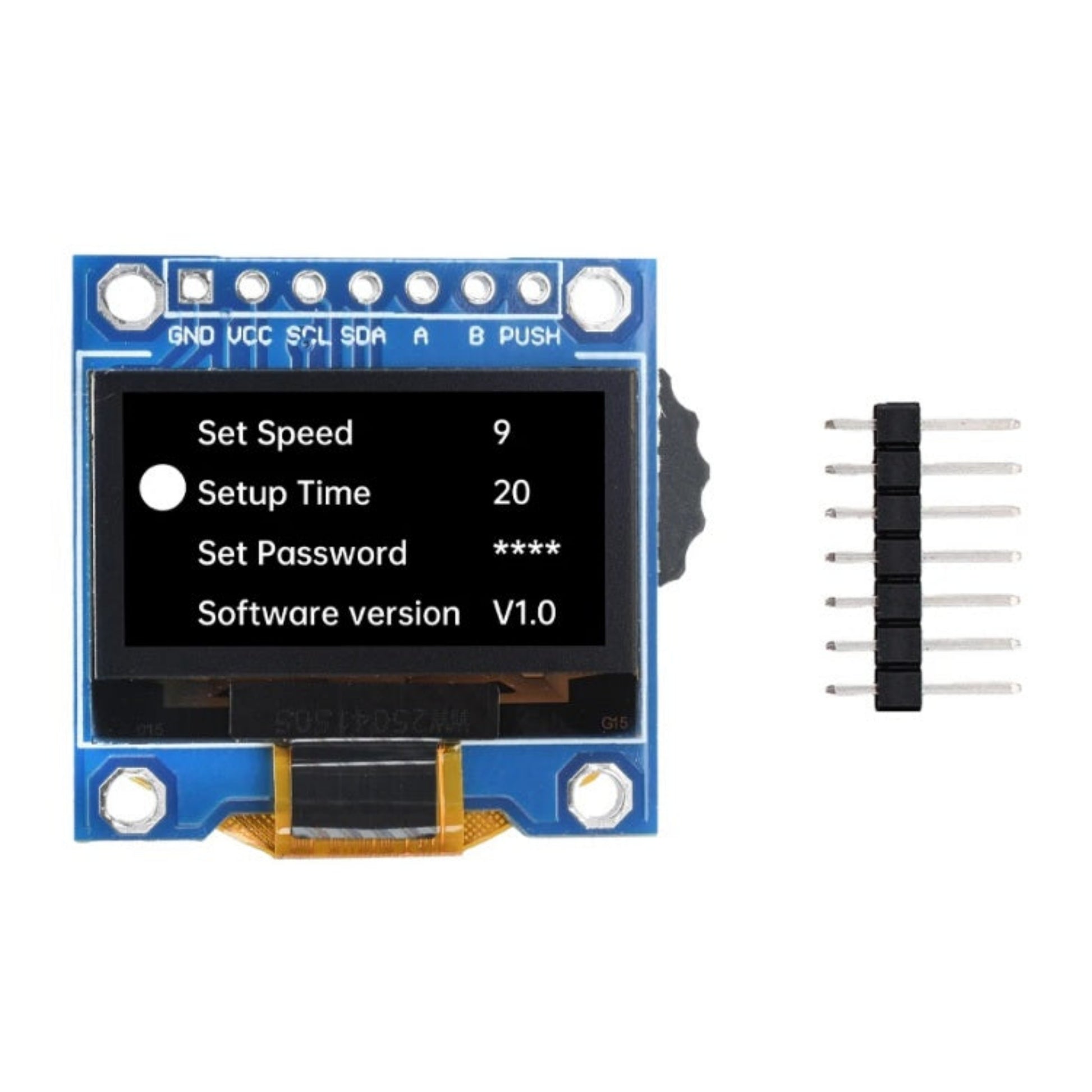

• 1 x OLED 顯示屏連旋轉編碼器組合模組
• 1 x 排針
