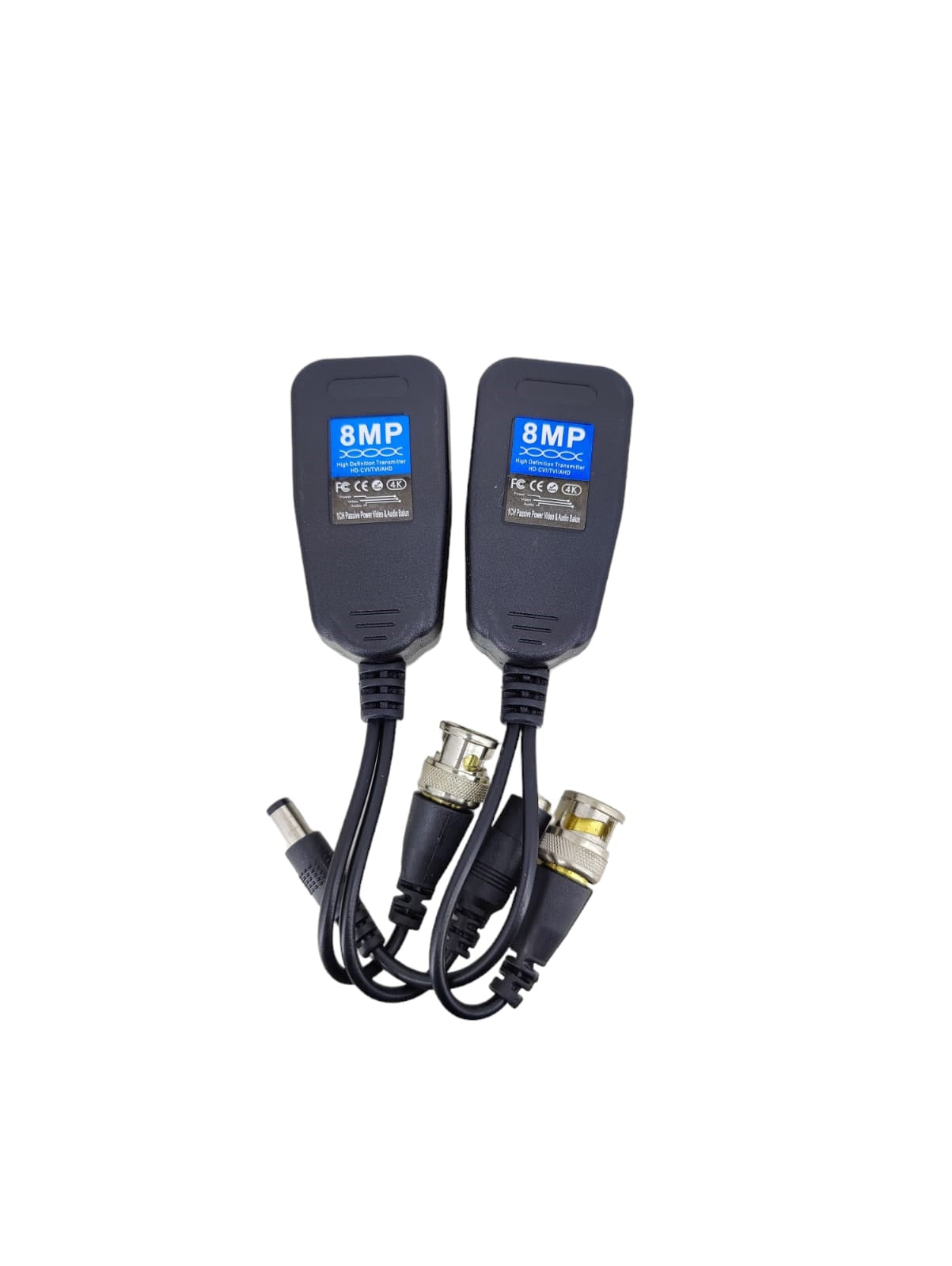

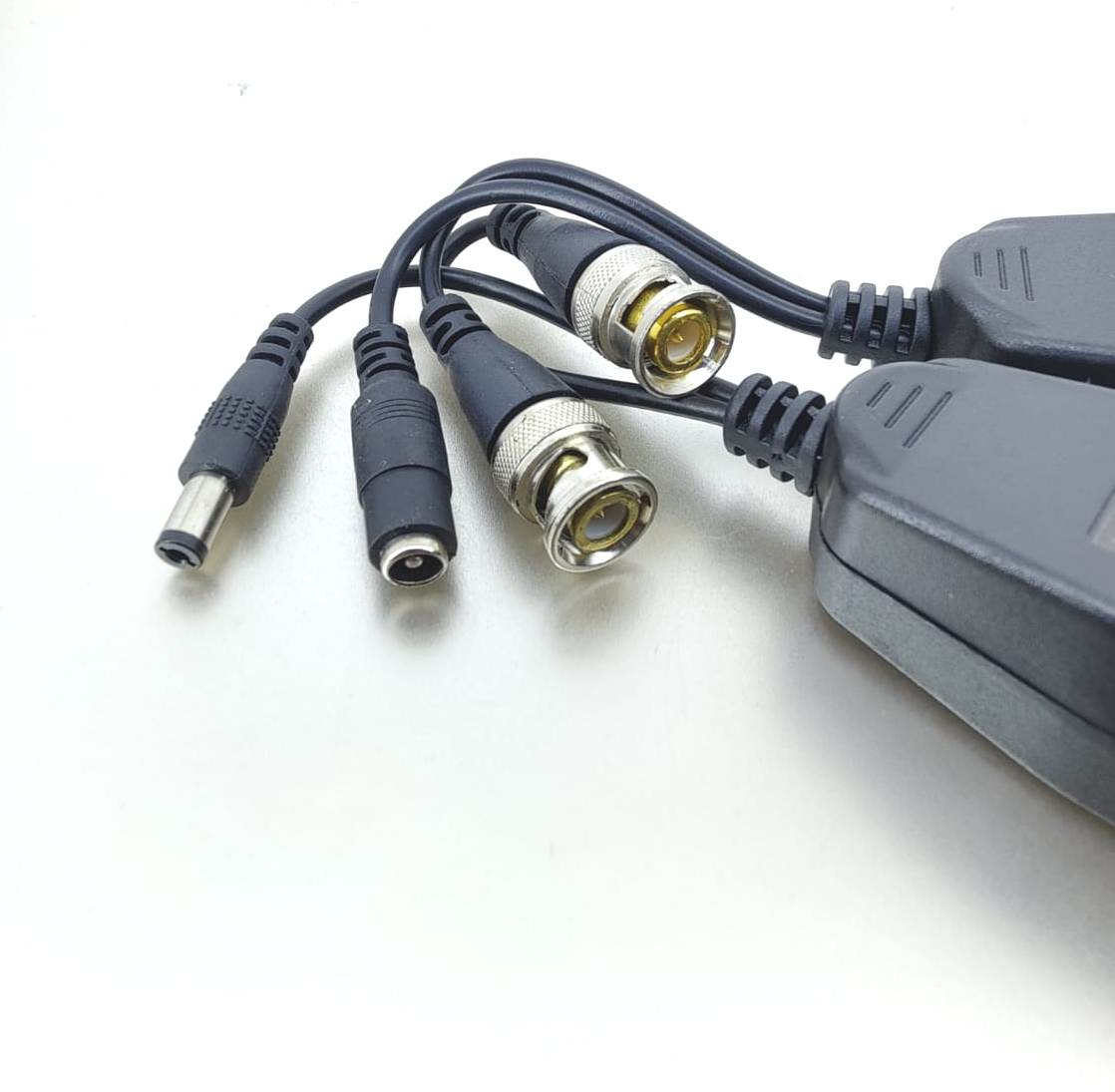

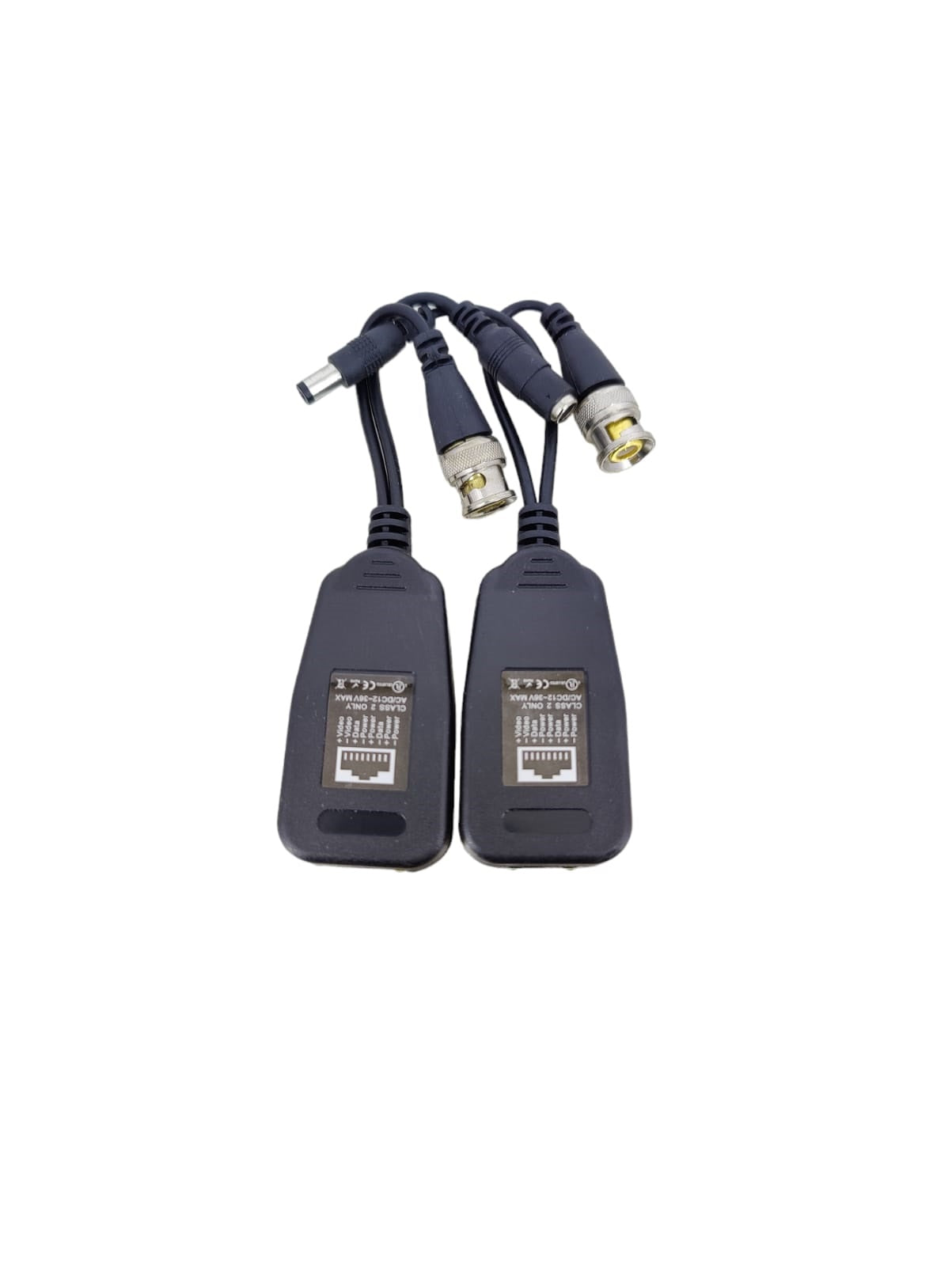

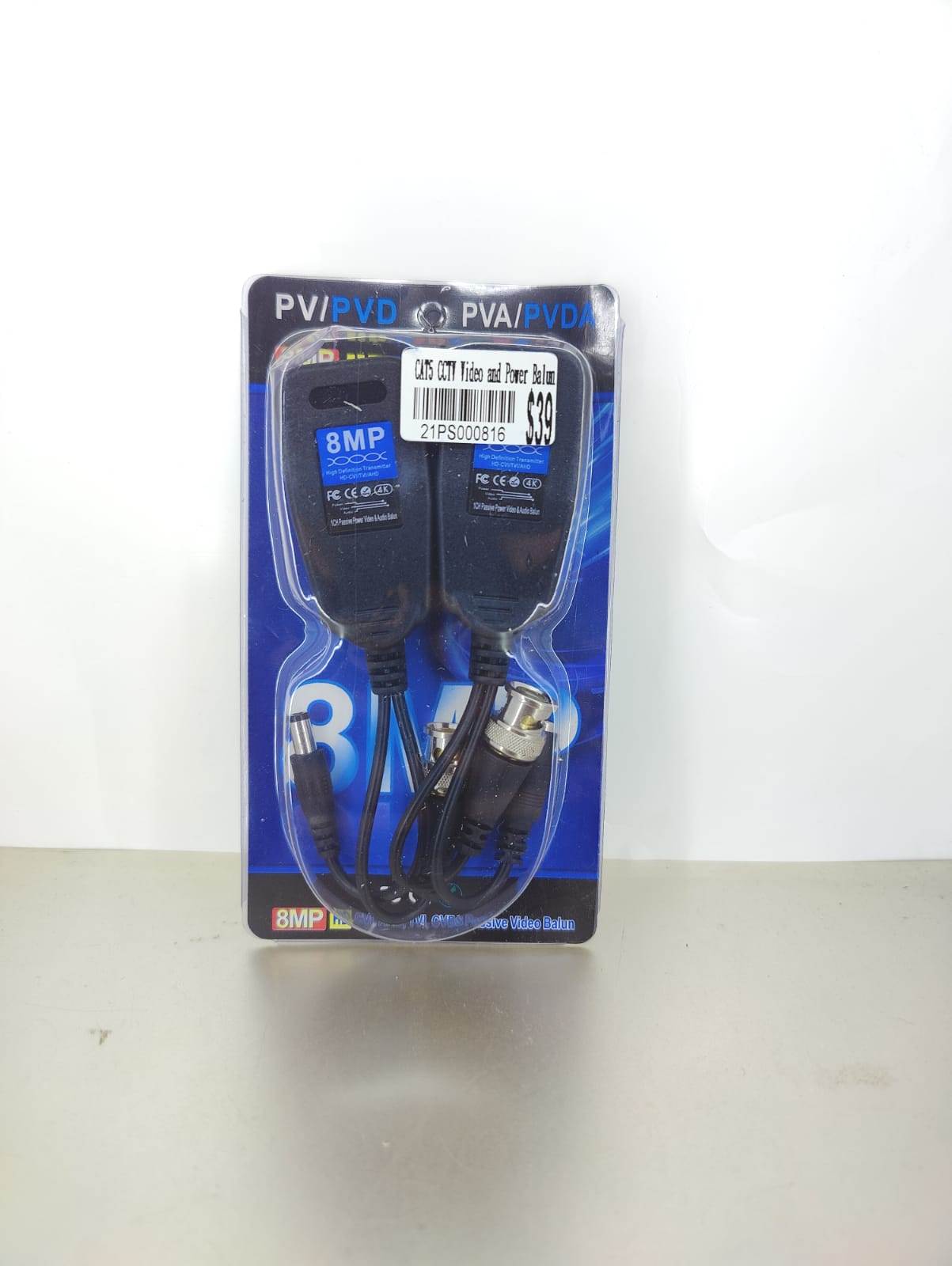

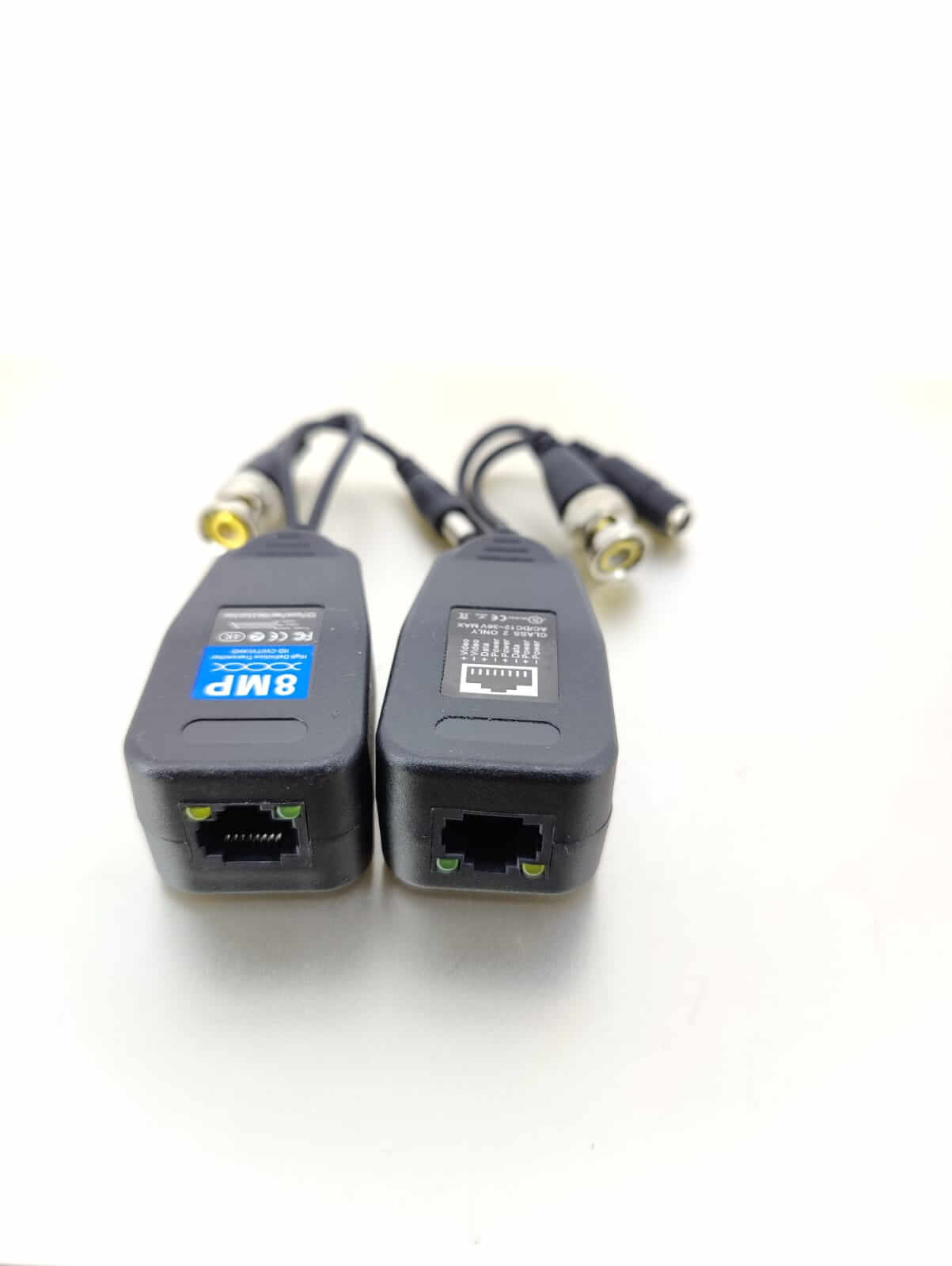

8MP 4K 被動式影像及電源傳輸器 (一對) 適用於 HD-CVI/TVI/AHD 鏡頭

使用我們的 8MP 4K 被動式影像及電源傳輸器套件，擴展您的閉路電視覆蓋範圍！

使用這對不可或缺的 8MP 4K 被動式影像及電源傳輸器，升級您的監控系統。這款傳輸器專為透過單一 Cat5e/6 網絡線傳輸影像訊號和電源而設計，為擴展 HD-CVI、HD-TVI 和 HD-AHD 鏡頭的覆蓋範圍提供高效且具成本效益的解決方案，同時不損害影像質素。從此無需獨立的電源線和昂貴的同軸電纜，簡化您的安裝過程。

主要特點：

• 萬用高清兼容： 完全兼容所有 HD-CVI、HD-TVI 和 HD-AHD 格式，確保與各種現代閉路電視鏡頭和錄影機無縫整合。
• 高解像度支援： 支援 AHD 鏡頭高達 8MP 解像度，以及 CVI/TVI 高達 5MP，即使長距離傳輸亦能提供清晰細緻的影像。
• 超遠傳輸距離：

1. 960H CVBS 鏡頭： 最遠可達 300米
2. 1080P/5MP CVI 鏡頭： 最遠可達 120米
3. 720P/1080P/5MP TVI 鏡頭： 最遠可達 120米
4. 720P/5MP/8MP AHD 鏡頭： 最遠可達 120米

• 被動式及無需供電： 無需外接電源，簡化安裝並減少佈線複雜性。
• 卓越訊號完整性： 具備 60dB 串擾及噪音抑制功能，確保影像訊號清晰無干擾。
• 小巧易於安裝： 體積小巧，加上創新的組合式設計，令安裝過程輕鬆快捷，即使在狹小空間亦不成問題。
• 內置保護： 具備內置瞬態抑制保護 (4KV 浪湧保護，8KV ESD)，保護您的設備免受電湧和靜電放電的損害。
• 耐用結構： 採用堅固的 ABS 塑膠製造，能夠承受各種工作環境。

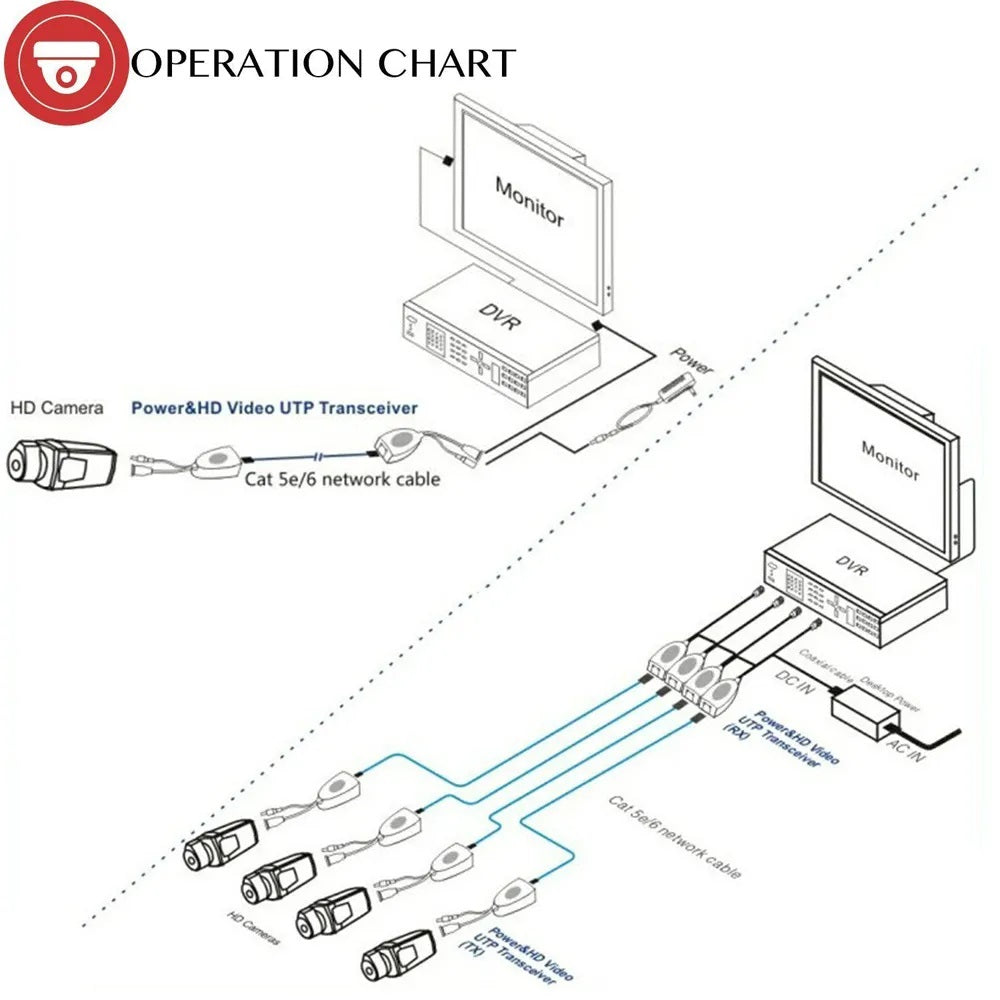

運作方式（操作圖解說明）：

這對傳輸器作為收發系統運作。您將其中一個傳輸器（TX - 發送器）連接到高清鏡頭的影像和電源輸出，然後透過一條標準的 Cat5e/6 網絡線將其連接到另一個傳輸器（RX - 接收器）。接收器隨後連接到您的錄影機的影像輸入和電源，實現影像訊號和電源在單一網絡線上傳輸。此設定非常適合單一鏡頭或多鏡頭安裝，如操作圖所示。

技術規格：

• 頻率響應： DC 至 60Mhz
• 衰減： 典型值 0.5dB
• 共模抑制比 (CMRR)： 60dB
• 浪湧保護： 4KV
• 靜電放電 (ESD)： 8KV
• 阻抗： BNC: 75 歐姆, 端子: 100 歐姆
• 工作溫度： -10°C 至 +70°C
• 儲存溫度： -30°C 至 +70°C
• 濕度： 0 至 95% (非冷凝)
• 尺寸： 45毫米 x 25毫米 x 21毫米，連 14厘米線材
• 物料： ABS 塑膠

注意： 此 RJ45 影像傳輸器不防水。僅限室內使用，如在室外使用，請確保有適當的防護措施。不正確的接線（例如，強行混合顏色）可能會導致鏡頭和設備損壞。
