12V 繼電器模組 - 2路/4路/8路 可選 | 高低電平觸發

輕鬆掌控您的高功率電子項目

使用我們的 12V 光耦隔離繼電器模組，釋放您微控制器的全部潛力。無論您是使用 Arduino、Raspberry Pi (樹莓派)、ESP32 的 DIY 愛好者，還是正在建構客製化自動系統的專業人士，此模組都能提供一個安全可靠的方式來控制高電壓、大電流設備，例如電燈、馬達、風扇和電磁閥。

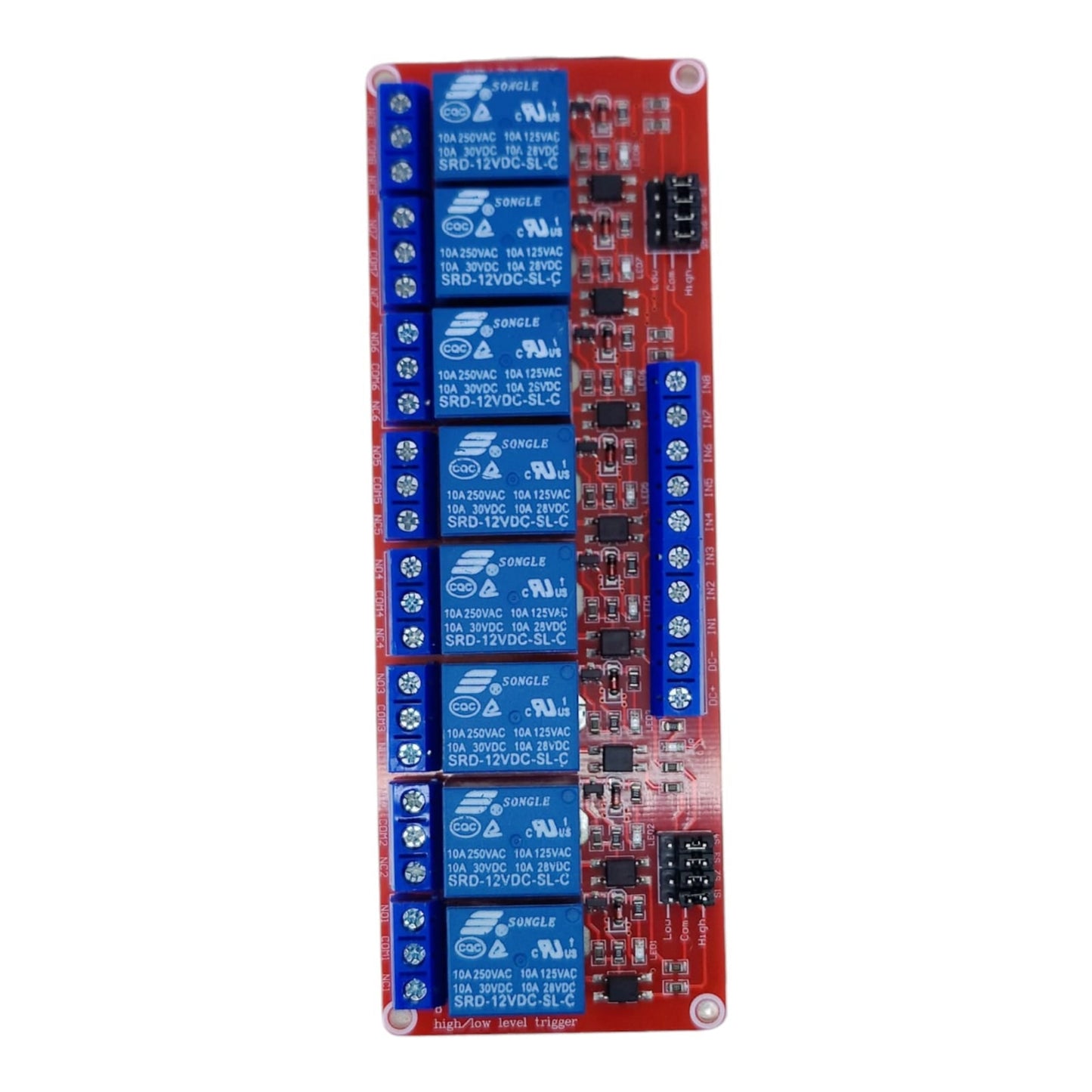

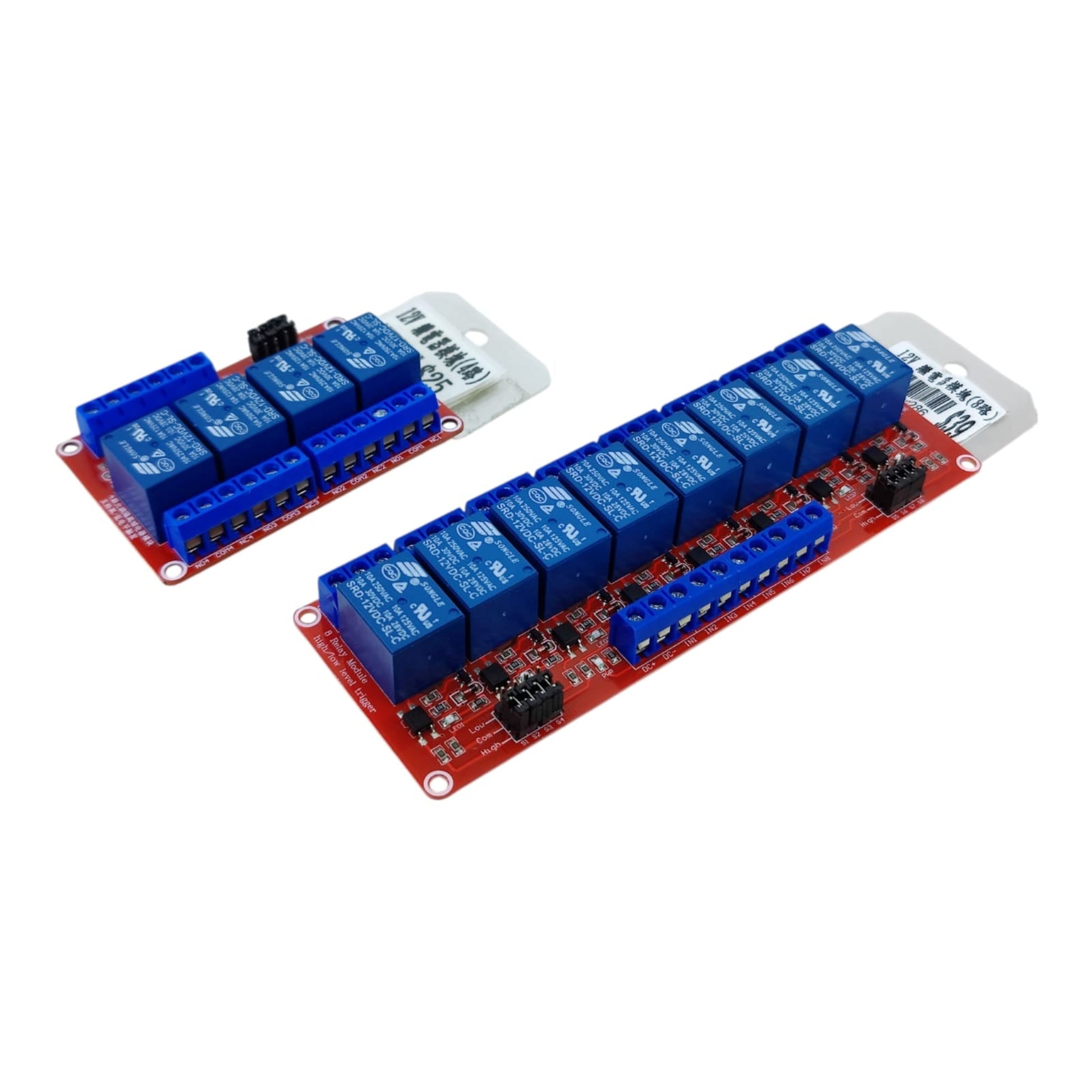

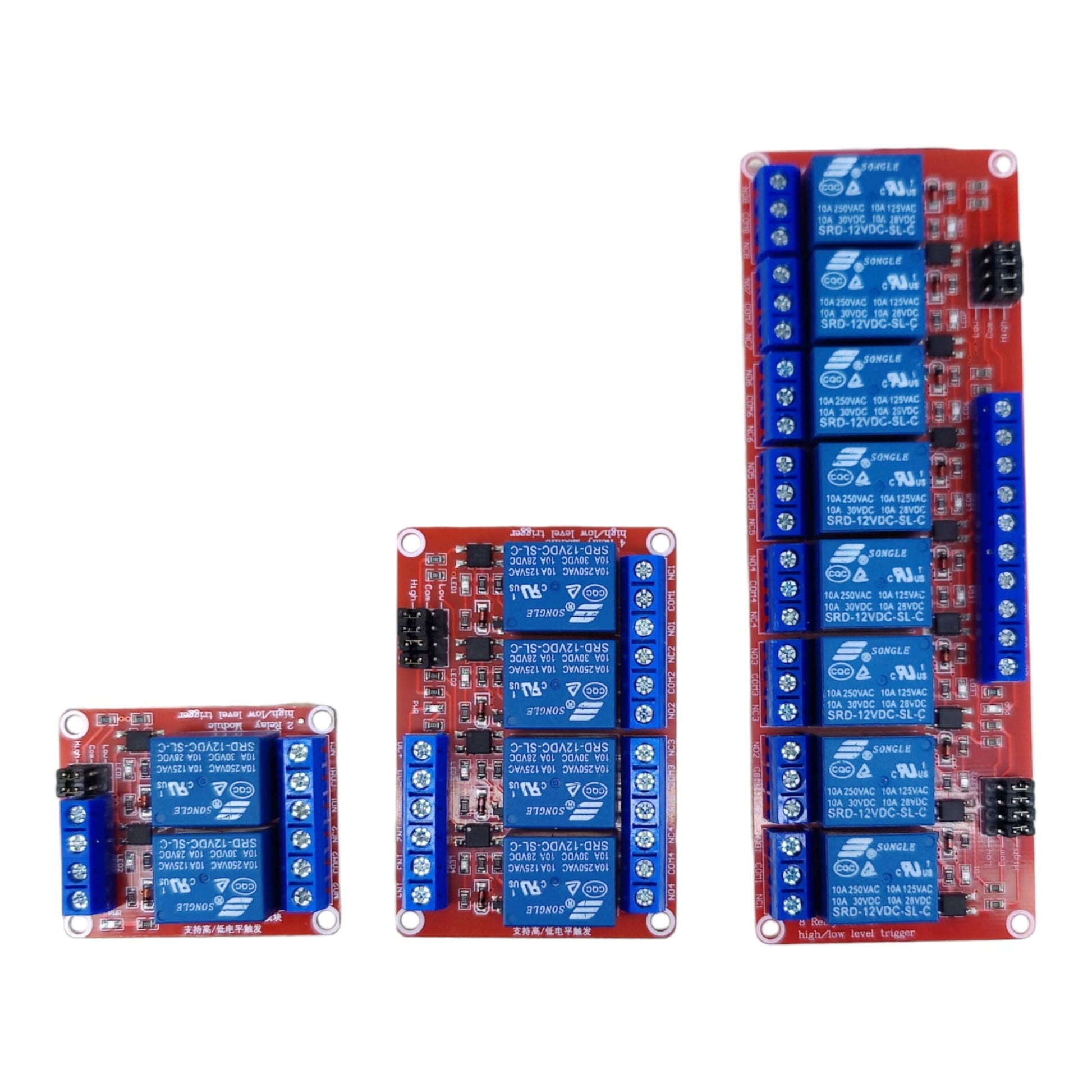

提供 2路、4路和 8路三種規格，您可以根據項目需求選擇最合適的型號。

核心功能

• 多種通道選擇： 提供 2路、4路、8路 可選，從簡單的開關到複雜的多設備自動化，完美匹配您的項目規模。
• 高/低電平觸發 (可選)： 內置跳線 (Jumper)，讓您可以將每個通道設置為 高電平 (如 3.3V/5V) 或 低電平 (0V/GND) 觸發。這提供了與幾乎所有微控制器的最大兼容性。
• 真正光耦隔離： 每個繼電器通道均配備獨立的光電耦合器 (Optocoupler)，在您精密的微控制器和高功率輸出電路之間建立了電氣屏障。這能保護您的邏輯電路板免受高壓突波和接地迴路干擾。

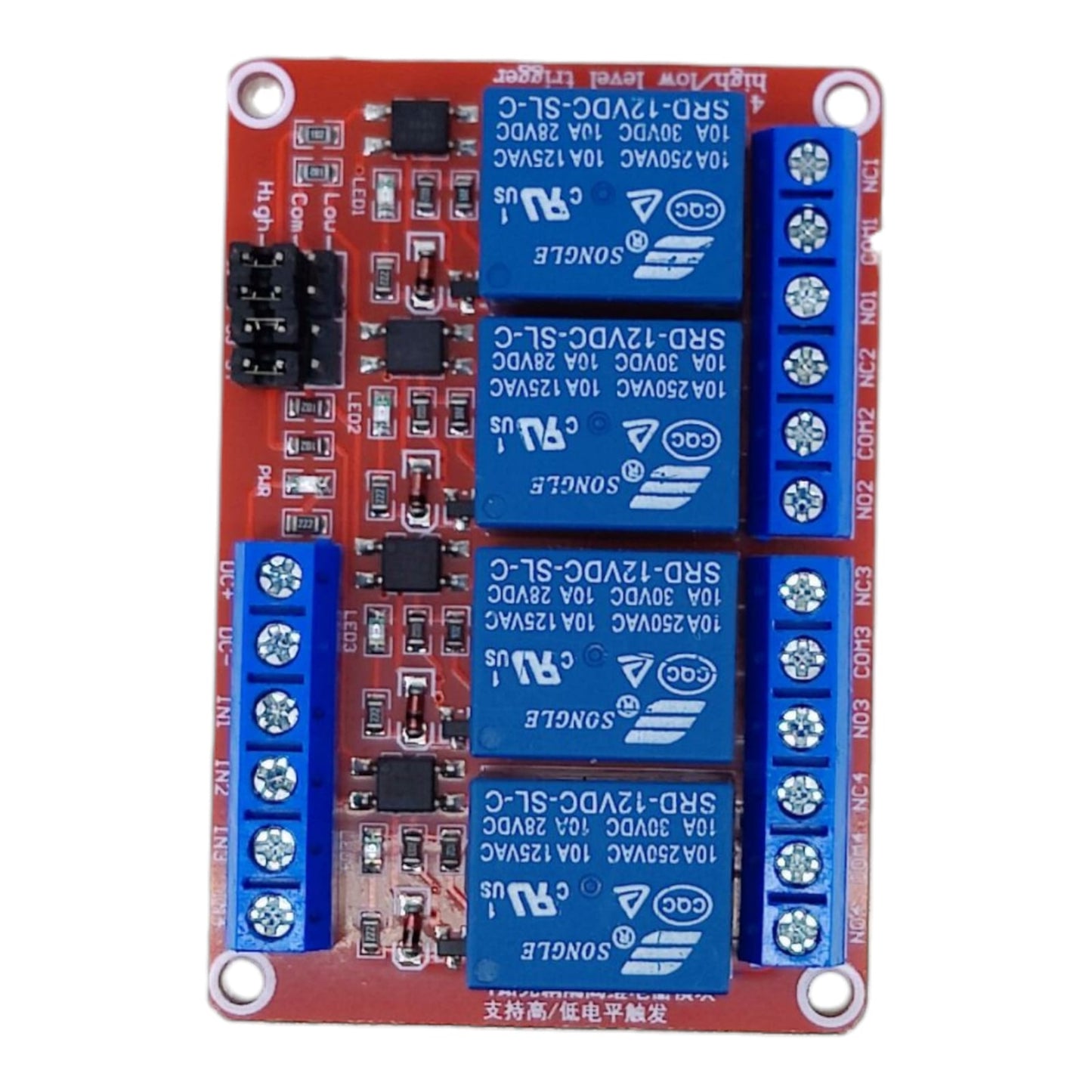

• 大電流繼電器： 配備高品質的「宋樂」(Songle) SRD-12VDC-SL-C 繼電器，每個通道都能處理高達 10A 250VAC 或 10A 30VDC 的重負載。
• 狀態指示燈： 每個通道均有兩個板載 LED 指示燈：電源指示燈（綠色）和繼電器狀態指示燈（紅色），當繼電器啟動時會亮起，讓您輕鬆除錯電路。
• 穩定可靠： 採用螺絲端子台，確保輸入和輸出連接牢固；並設有安裝孔，便於將模組固定在您的外殼中。

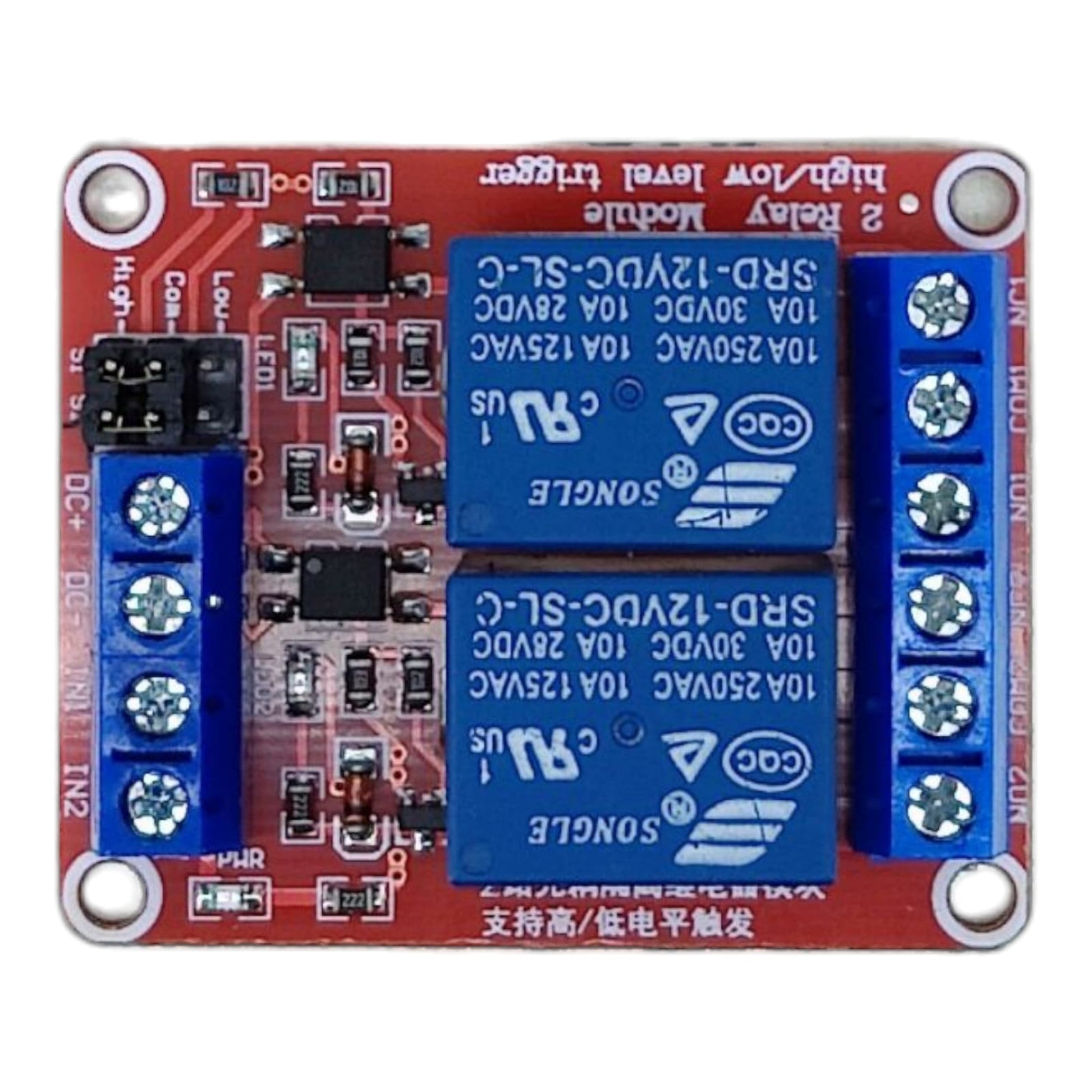

如何使用高/低電平觸發

此模組透過跳線提供了最大的靈活性：

1. 找到跳線： 找到模組上用於觸發選擇的 3-pin 針腳。
2. 設為低電平觸發： 將跳線帽連接 L 和 COM 針腳。當您的 I/O 腳發出低電平 (0V) 訊號時，繼電器將啟動。
3. 設為高電平觸發： 將跳線帽連接 H 和 COM 針腳。當您的 I/O 腳發出高電平 (如 5V) 訊號時，繼電器將啟動。

產品規格

• 線圈電壓： 12V DC
• 可選通道： 2路、4路、8路
• 繼電器型號： Songle SRD-12VDC-SL-C
• 最大負載： 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC
• 觸發電壓： 3.3V - 12V (兼容大多數微控制器)
• 觸發電流： 每通道約 5mA
• 隔離方式： 光耦隔離
• 輸出端子： 常開 (NO)、公共 (COM)、常閉 (NC)
