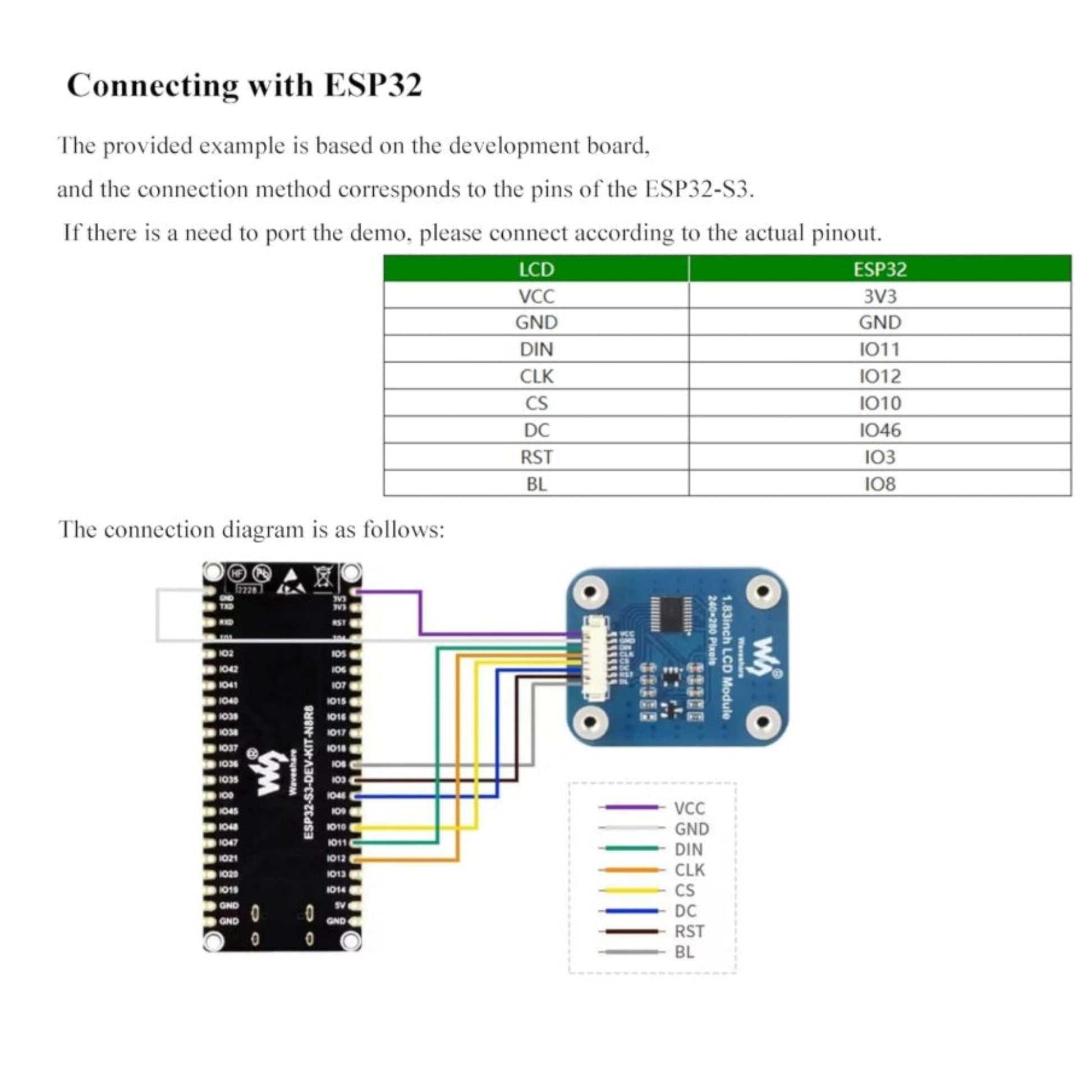

  • Guide on how to connect the Waveshare 1.83" SPI LCD screen to an ESP32 microcontroller using 4-wire SPI.
  • Visual wiring instructions for the Waveshare 1.83" display module with a Raspberry Pi Pico.

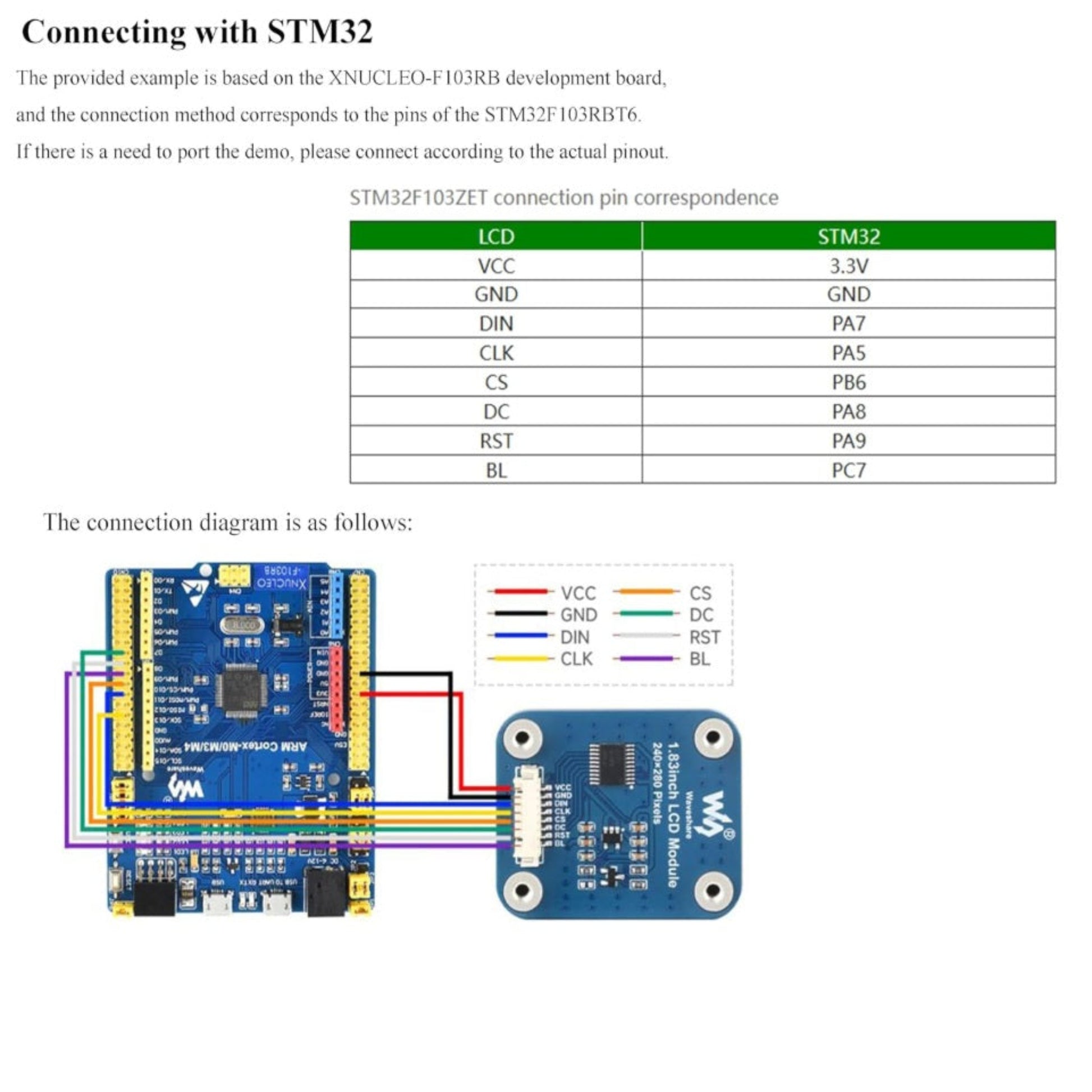

  • Circuit connection diagram for the Waveshare 1.83 inch IPS display with an STM32 development board.
  • Physical dimensions and module layout blueprint for the Waveshare 1.83 inch 240x280 LCD.
  • Package contents including the 1.83 inch LCD module and GH1.25 8-pin connecting cable.
1 10

1.83吋 IPS LCD 顯示屏模組 | SPI 介面支援 Raspberry Pi/Arduino

1.83吋 IPS LCD 顯示屏模組 | SPI 介面支援 Raspberry Pi/Arduino

🔥 1 sold•✓ In stock
HK$95.00
HK$95.00
銷售 售罄
運費將在結帳時計算。

產品簡介

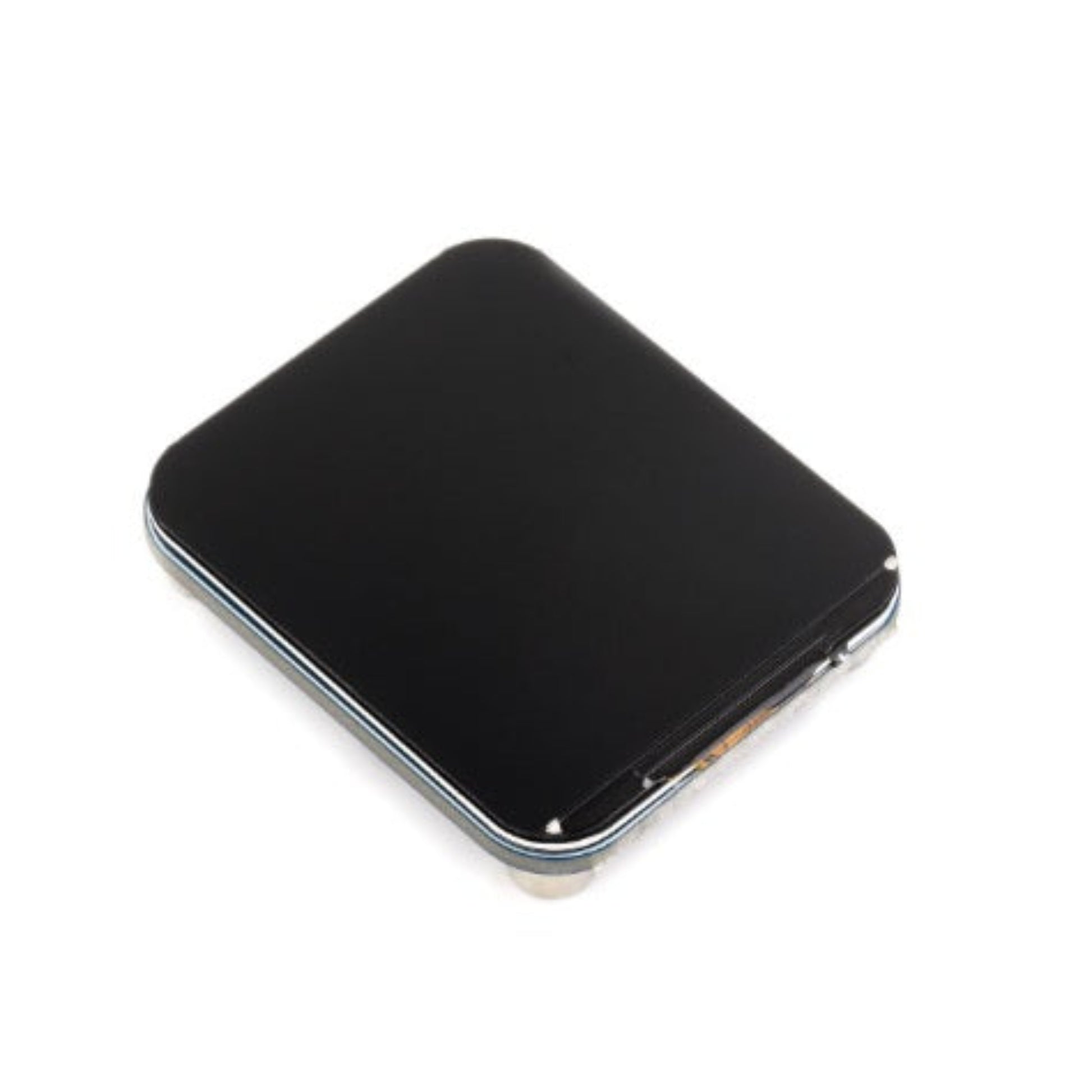

為您的下一個電子開發或 STEM 專案提升視覺體驗！Waveshare 1.83吋 IPS LCD 顯示屏模組具備 240x280 高解像度及 6萬5千色顯示能力，畫質細膩銳利。採用極簡 4-Wire SPI 介面並內建電壓轉換晶片，完美兼容 Raspberry Pi、Arduino、ESP32 等熱門底板。只需少量引腳即可驅動，是創客與工程師的最佳選擇。

主要功能

  • 1.83 吋 IPS 顯示面板： 提供超廣視角，畫面鮮豔不失真，提升整體專案質感。
  • 65K 豐富色彩深度： 呈現高質素的圖像與色彩層次，適合精緻的 UI 介面開發。
  • 高效 4-Wire SPI 介面： 大幅節省主機板引腳，讓複雜的物聯網專案接線更輕鬆。
  • 內置電壓轉換技術： 完美兼容 3.3V / 5V 電源輸入，無需額外購買電壓轉換模組。
  • 強大開發支援： 官方提供完整 Raspberry Pi, Arduino, STM32 等開源程式碼範例，縮短開發週期。
  • 圓角屏幕設計： 外觀極具現代感，非常適合應用於智能穿戴設備或精緻的 3D 打印外殼內。

完整產品描述

為您的 DIY 專案注入鮮豔色彩

無論是開發物聯網 (IoT) 監控面板、智能家居操作介面，還是製作便攜式小遊戲機，高質素的顯示屏都是不可或缺的硬件。Waveshare 1.83 吋 IPS 顯示屏模組專為一眾創客 (Makers)、工程系學生及開發者而設，提供穩定且出色的視覺輸出。



頂級 IPS 面板與 240x280 高解像度

告別偏色與可視角度狹窄的劣質螢幕！這款模組採用了先進的 IPS (In-Plane Switching) 顯示面板，確保極廣的可視角度與精準色彩。配備 240x280 的高解像度及 65K 顯示色彩，讓您的數據圖表、UI 介面或文字顯示在任何角度下都清晰銳利。



SPI 介面設計，大幅節省 IO 引腳

複雜的接線往往會阻礙開發進度。此顯示屏採用 4-Wire SPI 通訊介面，極大程度上減少了對微控制器 GPIO 引腳的佔用。您可以將寶貴的引腳保留給其他感測器或擴展模組，讓您的電路設計保持整潔輕量。



內建電壓轉換，無縫兼容各大底板

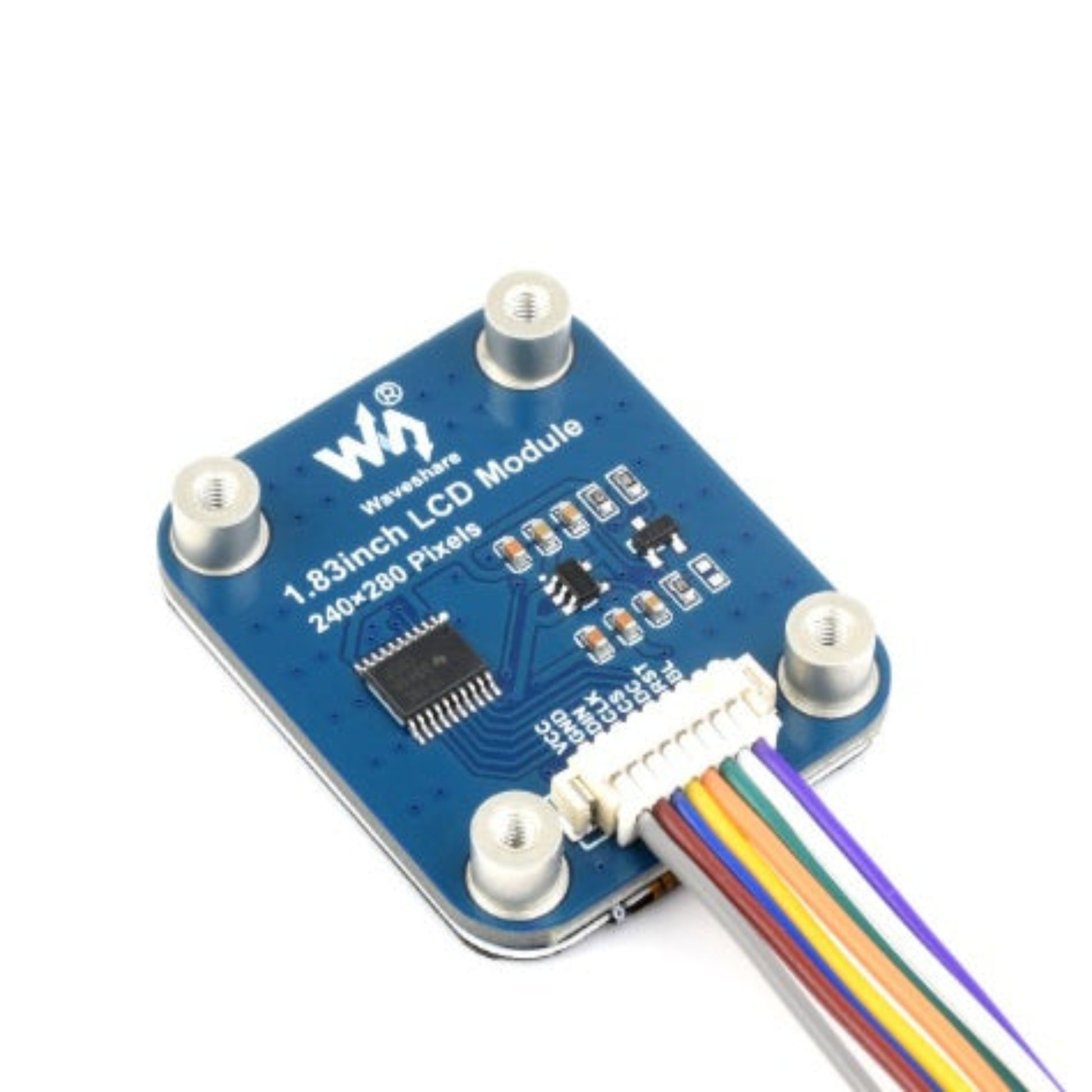

擔心電壓不匹配燒毀底板？這款模組內建了電壓轉換晶片 (Voltage Translator)，全面兼容 3.3V 及 5V 邏輯電壓。無論是直插 5V 的 Arduino UNO，還是 3.3V 的 Raspberry Pi 4、ESP32 或 STM32，其內置的 NV3030B 驅動晶片都能確保設備隨插即用，安全穩定。

技術規格

  • 屏幕尺寸 (Display Size)： 1.83 吋
  • 解像度 (Resolution)： 240 × 280 像素
  • 顯示色彩 (Display Colors)： 65K（約 6.5 萬色）
  • 顯示面板 (Display Panel)： IPS
  • 驅動晶片 (Driver Chip)： NV3030B
  • 通訊介面 (Interface)： 4-wire SPI
  • 工作電壓 (Operating Voltage)： 3.3V / 5V
  • 像素大小 (Pixel Size)： 0.126 × 0.126 mm

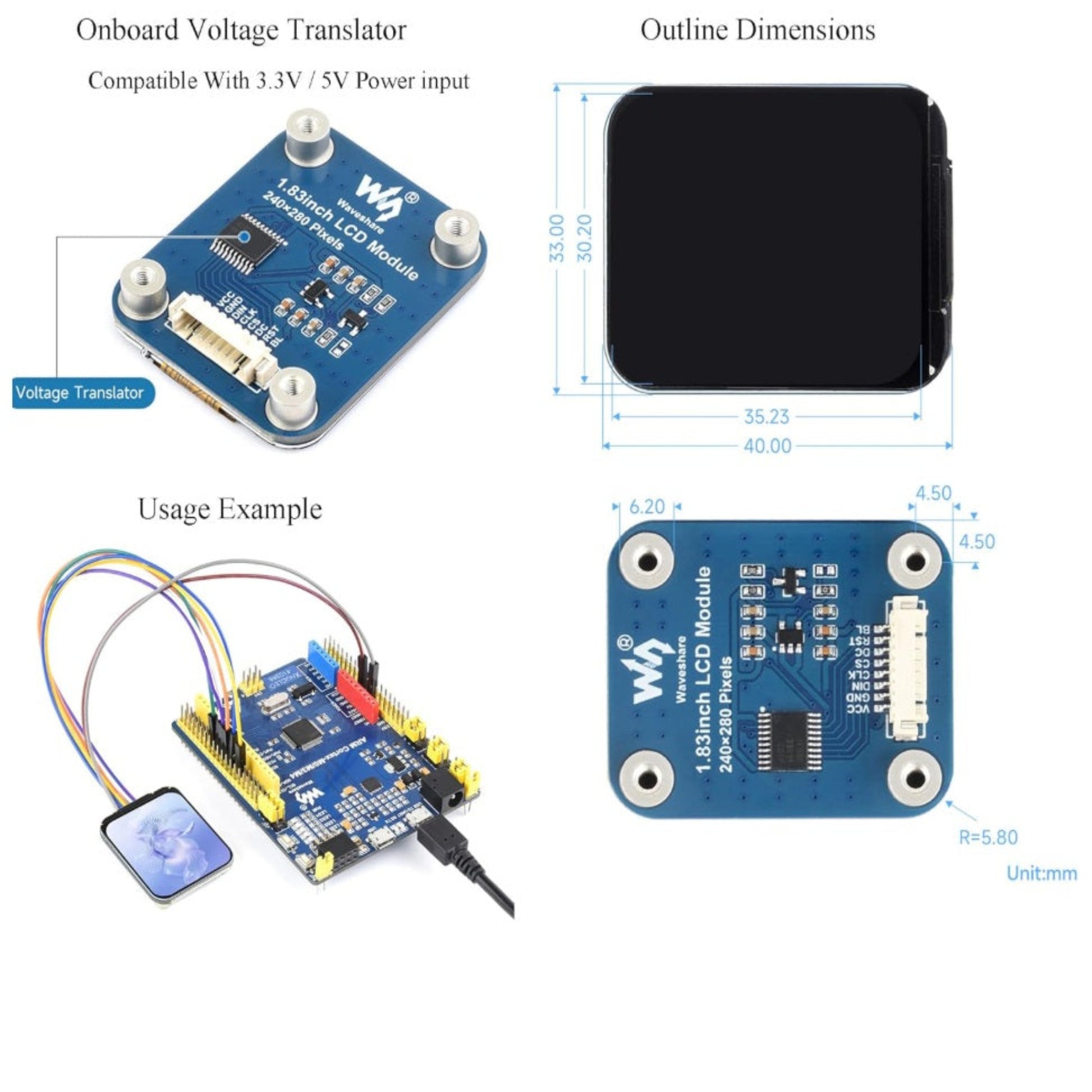

  • 模組尺寸 (Module Dimensions)： 33.00 × 40.00 mm

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。



常見問題

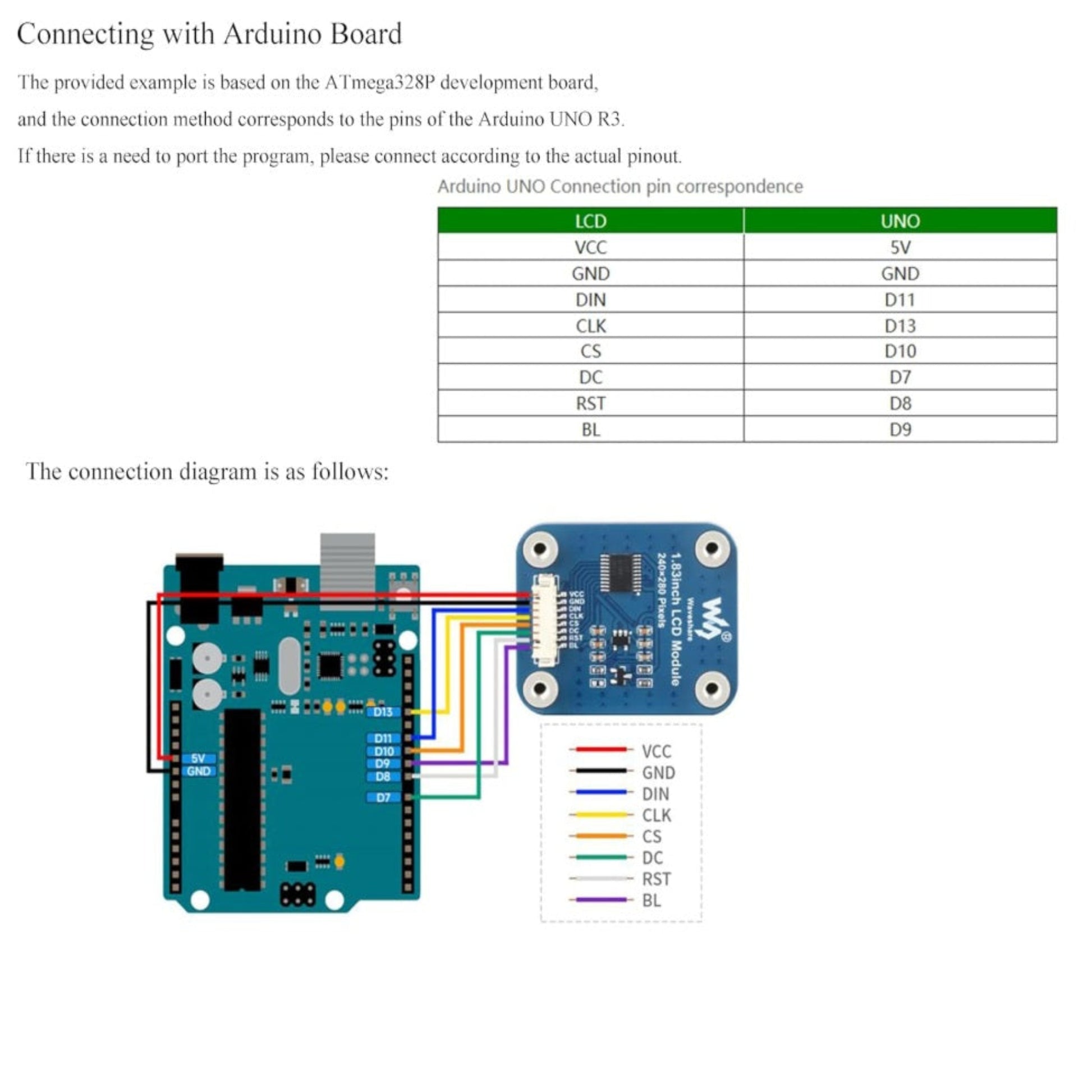

問：這款顯示屏可以直接連接 5V 的 Arduino UNO 嗎？
答： 絕對可以！模組已經內建了電壓轉換晶片，能夠自動適應 3.3V 或 5V 的輸入電壓。您可以直接將其連接到 Arduino UNO 等 5V 底板，無需擔心燒毀零件。

問：這款 1.83 吋屏幕支援觸控 (Touch) 功能嗎？
答： 不支援。這是一款純顯示模組，並未配備觸控面板。這設計有助於保持屏幕輕薄，並降低硬件成本，非常適合只需要作數據顯示的電子專案。

問：連接這塊屏幕需要佔用多少個 GPIO 引腳？

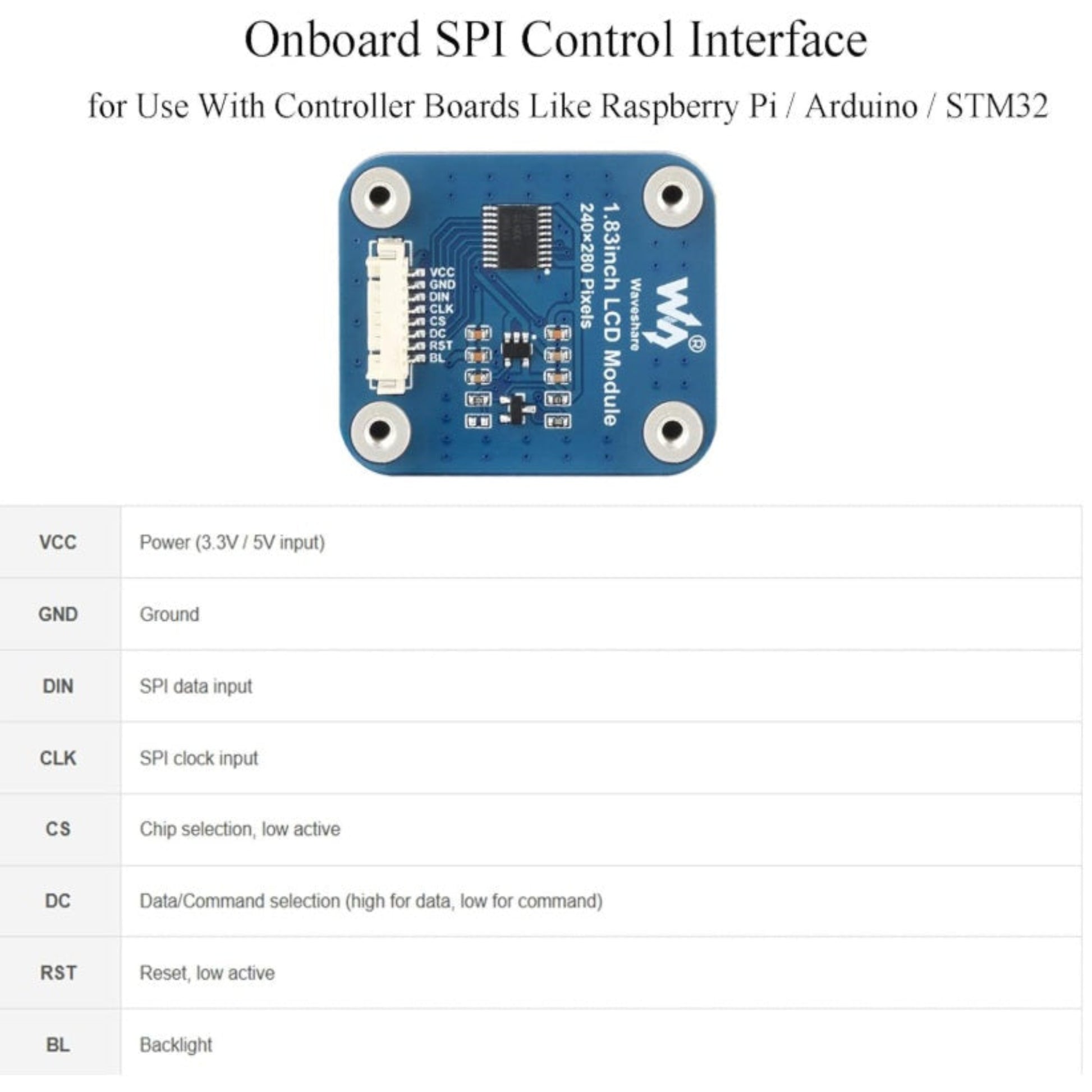

答： 因為採用了 SPI 通訊協定，您總共只需要連接 8 條線 (包括 VCC, GND, DIN, CLK, CS, DC, RST, BL)。這意味著您的 Raspberry Pi 或其他底板仍然有大量引腳可用於連接其他感測器。

適用對象/場景

  • 大專院校及 STEM 教育： 適合學習微控制器編程、C語言/Python 數據圖像化教學。
  • IoT 物聯網開發者： 適合製作智能家居中控台、天氣監測站顯示屏。
  • 電子 DIY 創客 (Makers)： 用於開發自製智能手錶、電腦系統副螢幕 (監控 CPU/GPU 溫度) 等。
