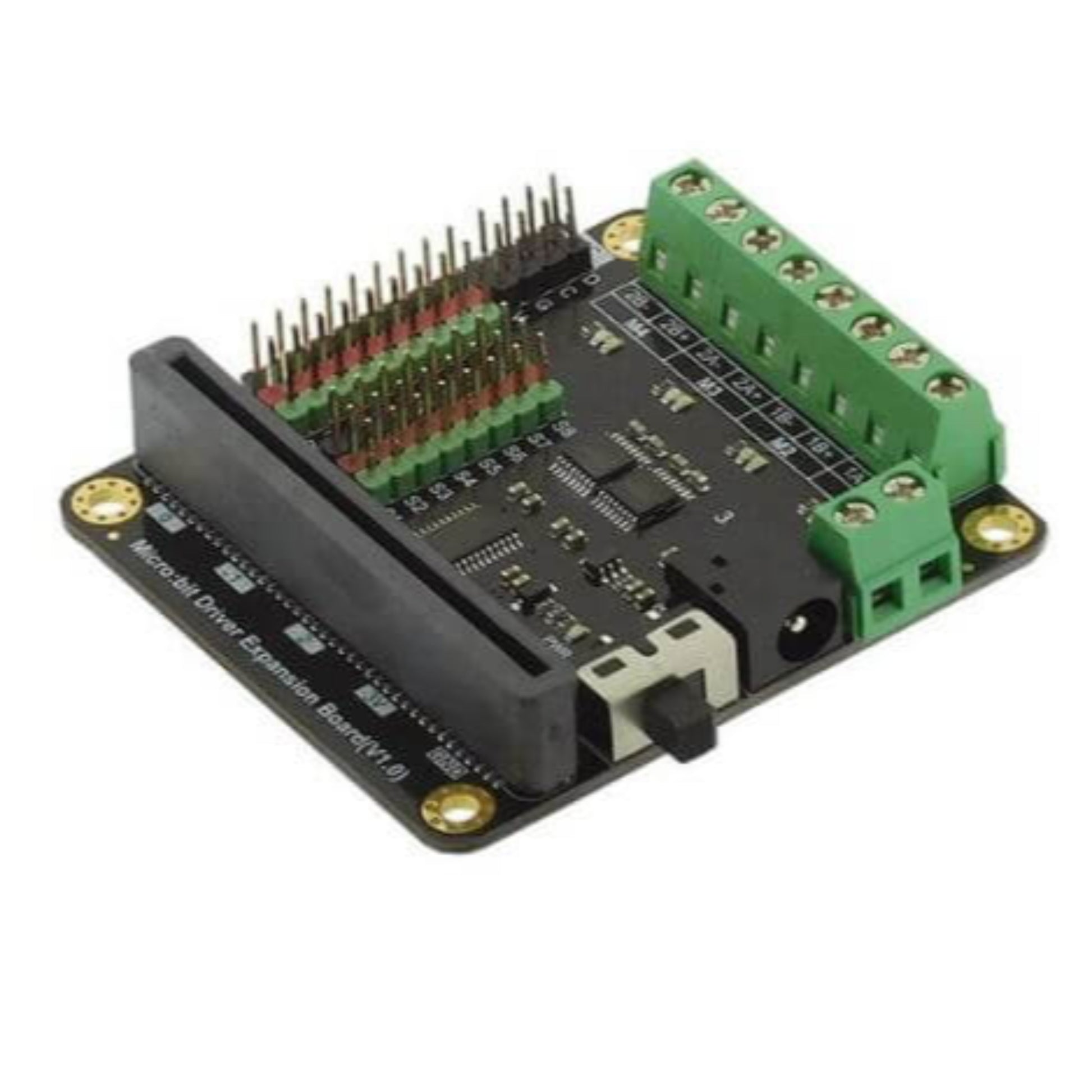

• DFRobot Micro:bit Driver Expansion Board V1.0 with multiple pin resources for robotics projects.

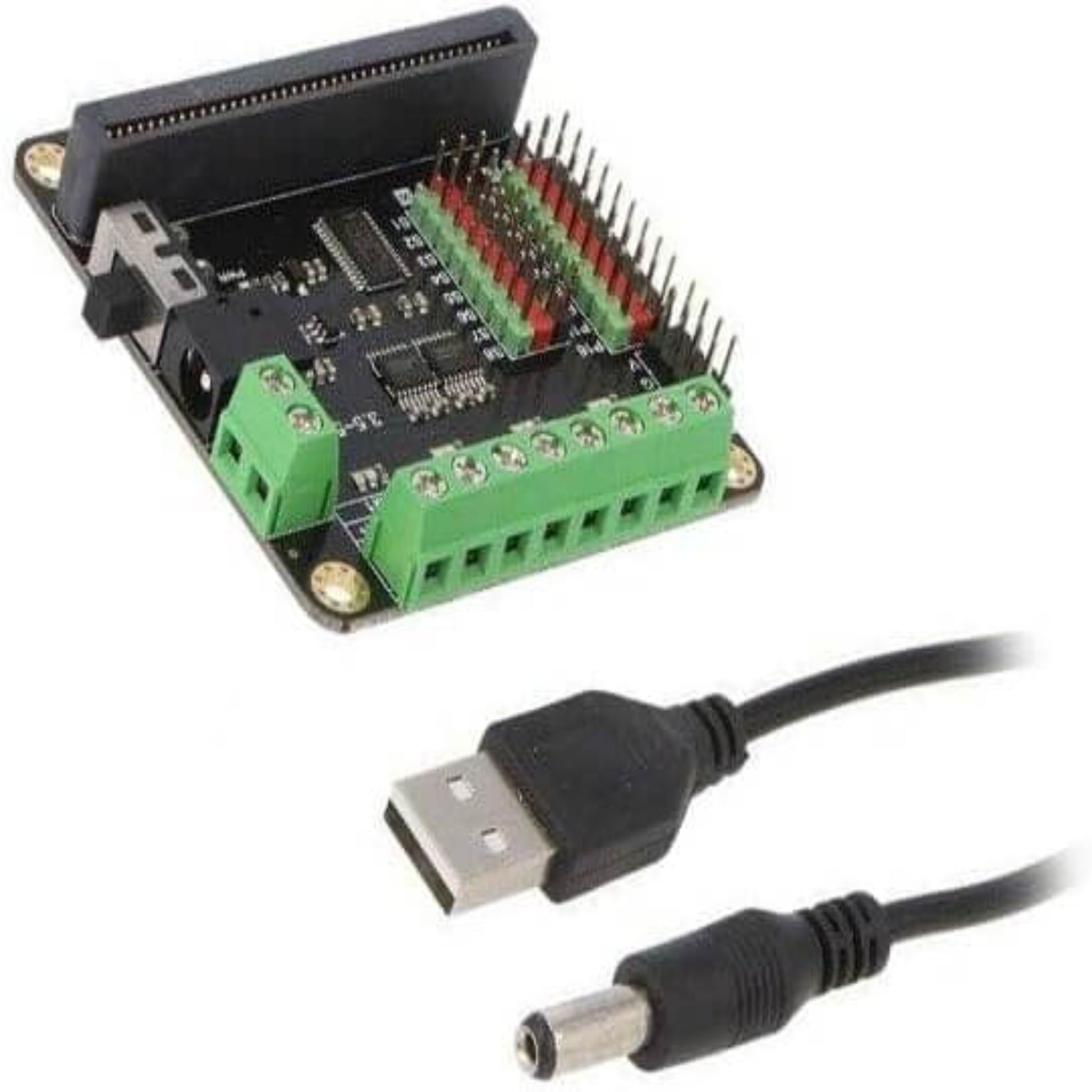

  • DFRobot Micro:bit Driver Expansion Board (V1.0) with connectors and USB cable for robotics projects.
  • DFRobot Micro:bit Driver Expansion Board (V1.0) diagram showing connections and interfaces for motor and servo control.
1 3

DFRobot Micro:bit 摩打驅動擴展板 | 支援4路直流摩打及8路伺服摩打

DFRobot Micro:bit 摩打驅動擴展板 | 支援4路直流摩打及8路伺服摩打

🔥 7 sold•✓ In stock
HK$119.00
HK$119.00
銷售 售罄
運費將在結帳時計算。

產品簡介

專為香港 STEM 教育及 Maker 創客設計的DFRobot Micro:bit 摩打驅動擴展板，助你輕鬆突破創作限制！這款擴展板能同時精準控制多達 4 個直流摩打（或 2 個步進摩打）及 8 個伺服摩打。內置IIC 驅動晶片大幅節省引腳資源，配合隨機附送的 USB 轉 DC 線纜，只需連接外置充電器 (尿袋) 即可為你的機械人專案提供強大且穩定的動力。

主要功能

  • 強大雙重控制： 可同時驅動 4 路直流摩打（或 2 路步進摩打）及 8 路伺服摩打，滿足高階機械人製作需求。
  • IIC 晶片節省資源： 透過 IIC 介面精準控制摩打，不佔用額外 GPIO 引腳，擴展性更強。
  • 穩定大電流輸出： 採用 HR8833 驅動晶片，提供 1.5A 連續電流，完美驅動 N20 金屬摩打。
  • 視覺化除錯指示： 內建摩打正反轉 LED 指示燈，方便學生快速辨識轉向，減低出錯機會。
  • 隨插即用 Gravity 介面： 9 個 GPIO 接口支援 DFRobot-Gravity 標準，輕鬆連接各類感測器。
  • 靈活外置供電： 支援 3.5V-5.5V 輸入，附送 USB 供電線，完美兼容外置充電器 (尿袋)。

完整產品描述

釋放 Micro:bit 潛能，輕鬆構建複雜機械人

在製作 Micro:bit 專案時，經常遇到引腳不足或供電不穩的問題？DFRobot Micro:bit 摩打驅動擴展板正是你的完美解決方案。它採用了高效的 IIC 外部驅動晶片，只需佔用兩個 IIC 引腳，就能全面控制所有摩打和舵機，將其餘寶貴的引腳資源保留給其他感測器及模組使用。

無論是製作多輪全向移動車、機械臂，還是自動化智能家居模型，這款擴展板都能提供最穩定的硬體支援。

高效摩打與伺服摩打控制

擴展板內置 HR8833 摩打驅動晶片，最大連續工作電流高達 1.5A，能輕鬆推動普通小型摩打及 N20 迷你金屬摩打。

  • 需要精準定位？ 你可以將 4 路直流摩打接口重新配置為 2 路步進摩打驅動。
  • 製作多軸機械臂？ 8 路伺服摩打（舵機）接口直接連接到 Vin 電源，確保提供充足電流，支援多個伺服摩打同時運作而不出現「手震」或電壓驟降的情況。

專為 STEM 教育及 Maker 創客設計

我們明白學生在組裝機械人時，除錯 (Debugging) 過程往往非常耗時。因此，每個摩打接口均配備了正反轉 LED 指示燈，讓導師與學生能一眼識別摩打的運行方向，極大提升教學與製作效率。

此外，擴展板引出了 9 個 Micro:bit GPIO 接口，並全面採用 DFRobot-Gravity 標準介面。只需簡單插拔，即可連接市面上大量兼容的感測器，無需繁複的焊接或使用麵包板。

環保靈活的供電方案

帶機械人外出比賽或展示時，尋找電源不再是難題。擴展板支援 3.5V 至 5.5V 電壓輸入，設有 DC 2.1 插頭及接線端子，可直接連接乾電池盒。包裝內更貼心附送一條 USB 轉 DC 2.1mm 線纜，讓你直接使用市面常見的外置充電器 (尿袋) 供電，既經濟又環保。

技術規格

  • 輸入電壓： 3.5V ~ 5.5V DC
  • 數位輸出電壓： 0V / 3.3V
  • 類比輸出電壓： 0~3.3V DC
  • Micro:bit 引腳接口： 9 個（P0, P1, P2, P8, P12, P13, P14, P15, P16）
  • 伺服摩打 (舵機) 接口： 8 路 (由 Vin 直接供電)
  • 摩打接口： 直流摩打 x 4 / 步進摩打 x 2
  • 摩打驅動晶片： HR8833 (最大連續電流 1.5A)
  • 擴展介面標準： 標準 Gravity 介面
  • 尺寸： 63mm x 58mm
  • 包裝清單： Micro:bit 驅動擴展板 x 1、USB 轉 DC 2.1 供電線纜 x 1

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。



常見問題

Q. 可以使用外置充電器 (尿袋) 為擴展板供電嗎？

A. 絕對可以。包裝內已附送一條 USB 轉 DC 2.1mm 線纜，你可以直接將其連接到普通的 5V 外置充電器，非常適合流動性高的機械人比賽或戶外測試。

Q. 這款擴展板支援哪些類型的摩打？

A. 它支援市面上常見的普通小型直流摩打、N20 迷你金屬摩打、標準微型伺服摩打 (如 SG90)，以及小型的步進摩打。

Q. 同時連接多個伺服摩打時，會否導致 Micro:bit 重新啟動或供電不足？

A. 不會。擴展板的伺服摩打接口是直接從 Vin 端獲取電源，而不是透過 Micro:bit 主板取電。只要你的外接電源 (如電池盒或高輸出尿袋) 電流充足，就能穩定支援多個伺服摩打同時運作。

適用對象/場景

  • STEM 導師及學校： 適用於中小學編程及機械人課程，介面清晰，易於教學。
  • Maker (創客) 及 DIY 愛好者： 適合快速製作物聯網 (IoT) 裝置或智能互動模型。
  • 機械人比賽參賽學生： 提供穩定大電流及多摩打控制，是製作比賽戰車的理想核心板。
