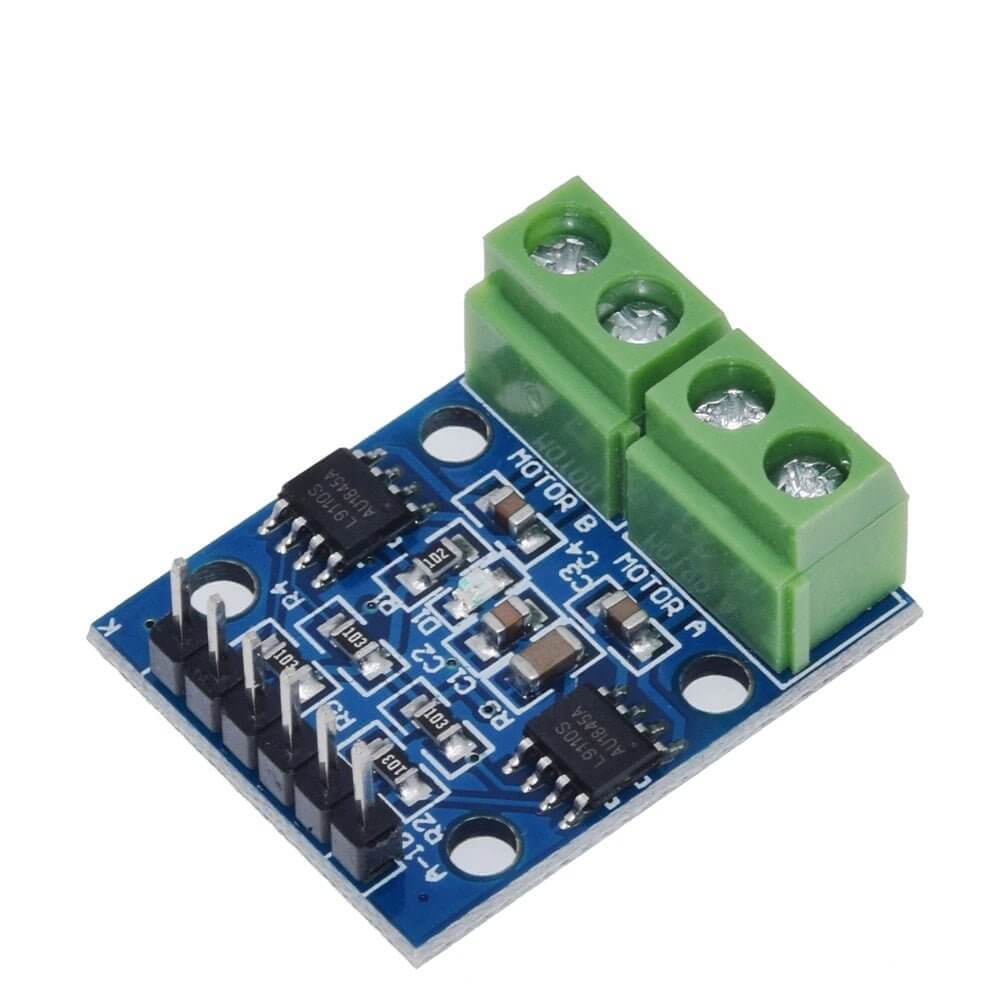

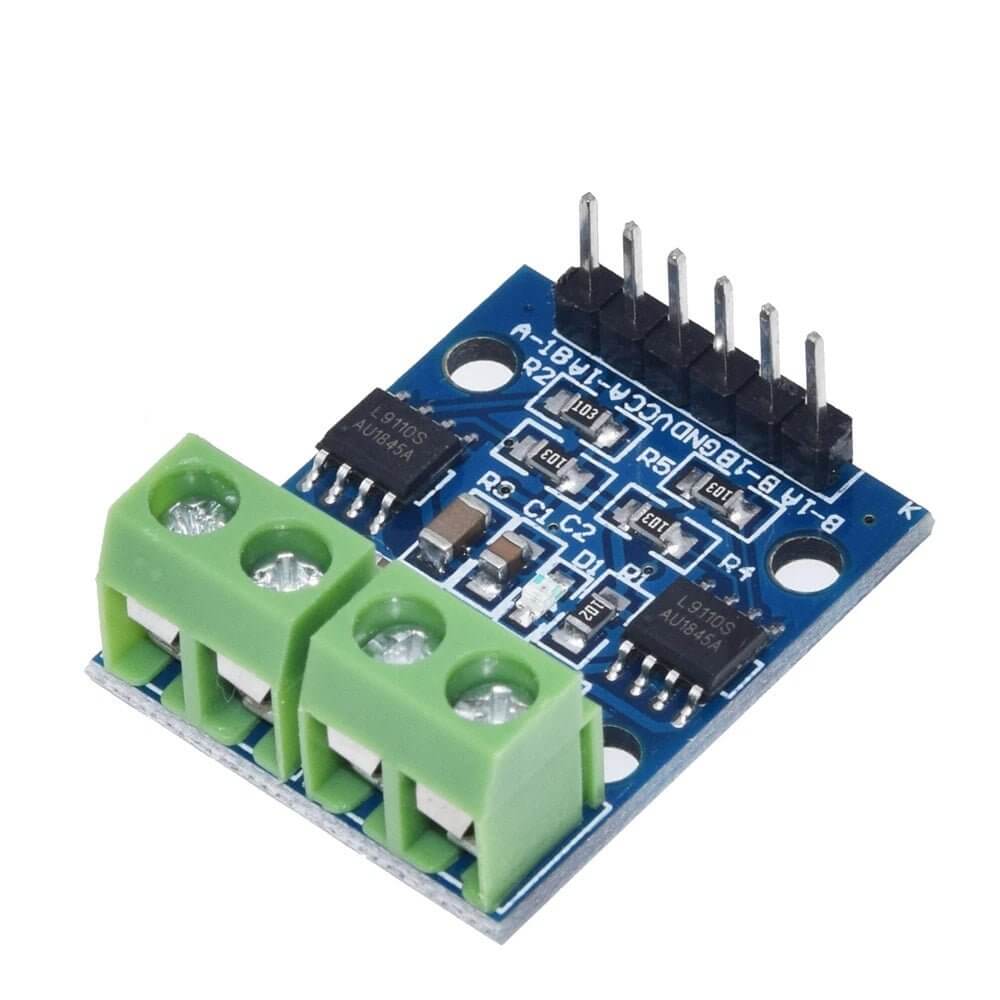

L9110S馬達驅動模組 兩路 電機驅動板 電機驅動模組可代替L298N
模塊描述
-雙L9110S芯片的電機驅動
-模塊供電電壓：2.5-12V
-適合的電機範圍：電機工作電壓2.5v-12V之間，最大工作電流0.8A，目前市面上的智能小車電壓和電流都在此範圍內
-可以同時驅動2個直流電機，或者1個4線2相式步進電機。

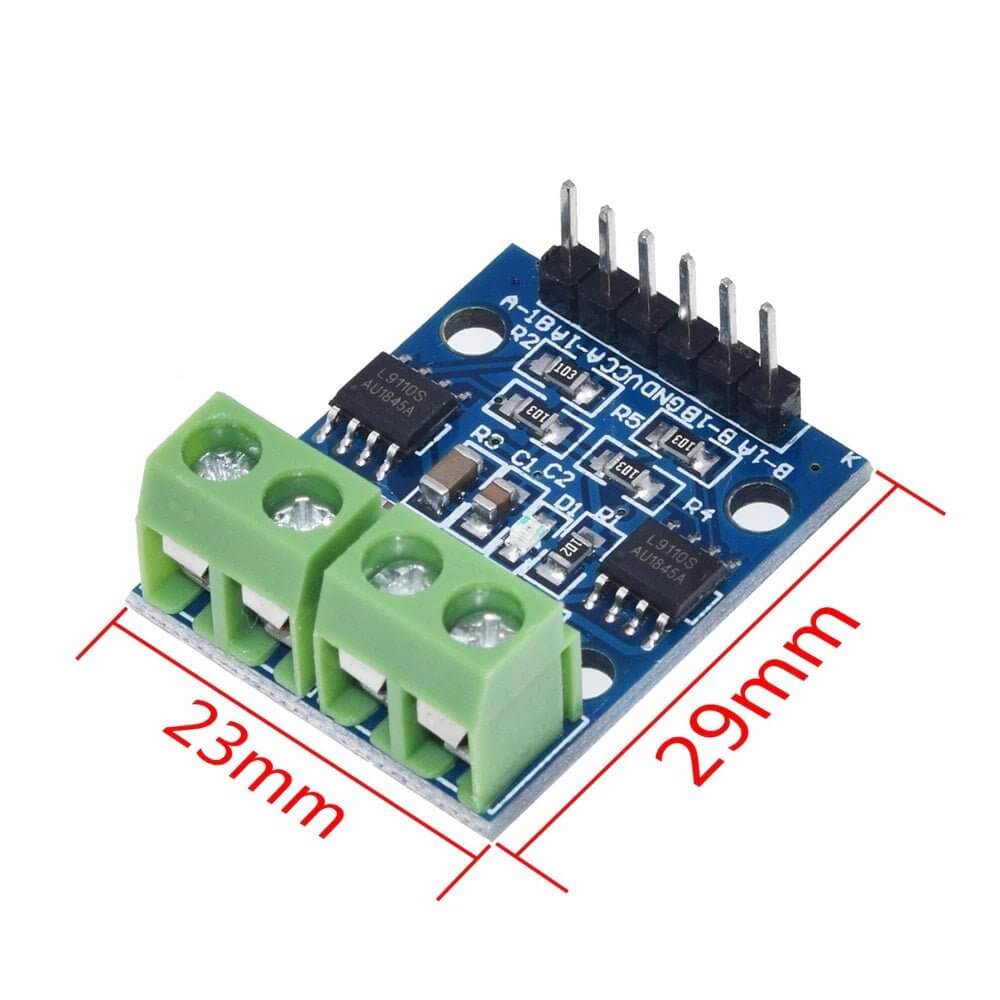

-PCB板尺寸：2.9cm*2.3cm 超小體積，適合組裝
-設有固定安裝孔，直徑：3mm
模塊接口說明
【6P黑色彎排針說明】
-VCC 外接2.5V-12V電壓
-GND 外接GND
-IA1 外接單片機IO口
-IB1 外接單片機IO口
-IA2 外接單片機IO口
-IB2 外接單片機IO口
【4P綠端子說明】
-OA1 OB1 接直流電機2個引腳，無方向
-OA2 OB2 接直流電機2個引腳，無方向
模塊使用說明
-接通VCC，GND 模塊電源指示燈亮
-IA1輸入高電平，IA1輸入低電平，【OA1 OB1】電機正轉；
-IA1輸入低電平，IA1輸入高電平，【OA1 OB1】電機反轉；
-IA2輸入高電平，IA2輸入低電平，【OA2 OB2】電機正轉；
-IA2輸入低電平，IA2輸入高電平，【OA2 OB2】電機反轉；
