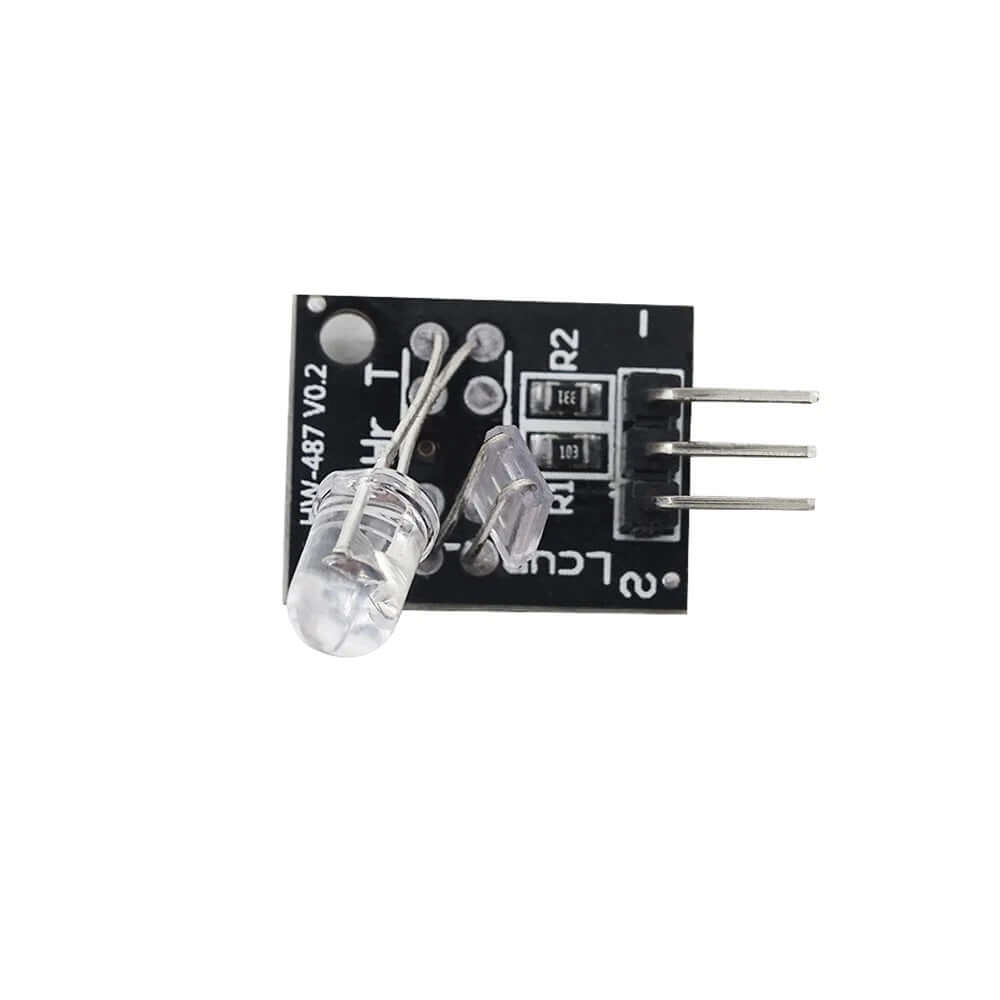

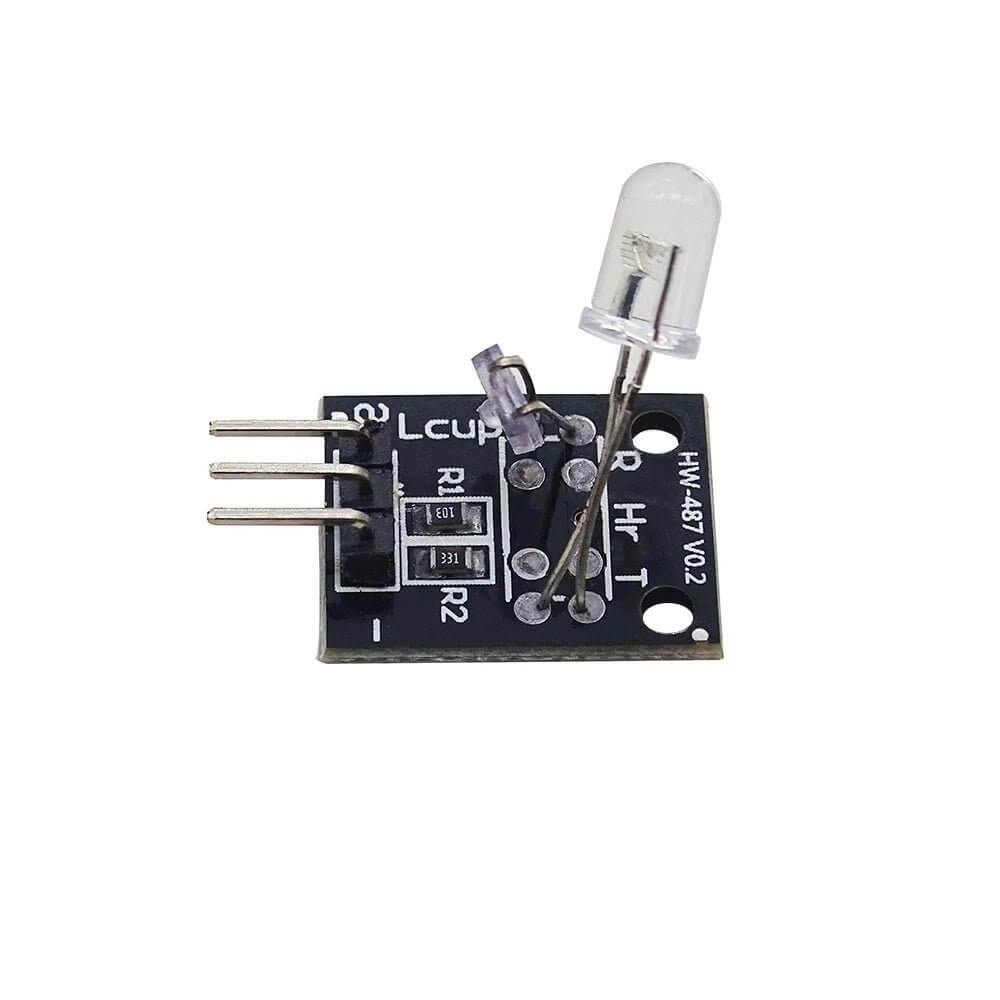

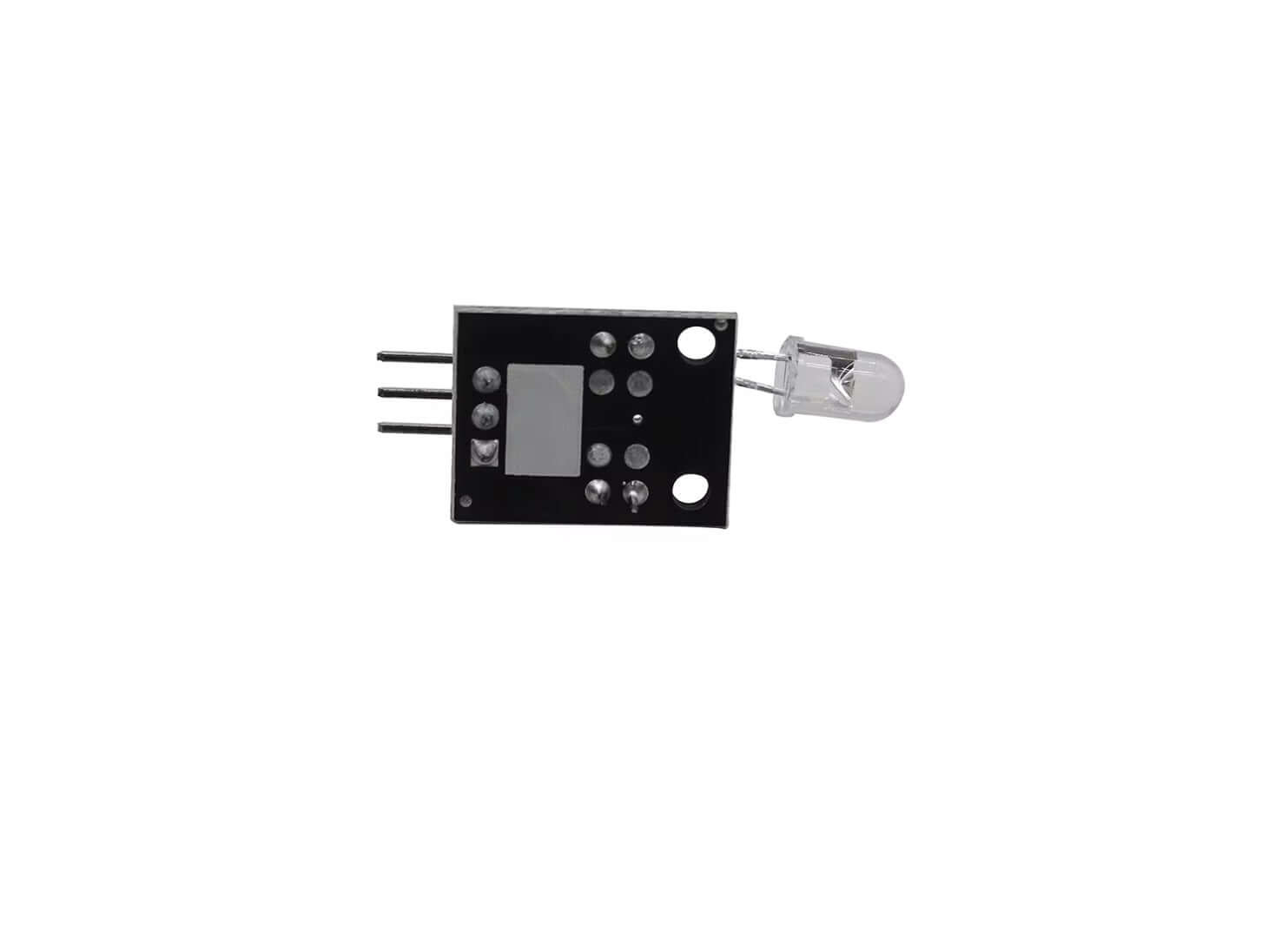

KY-039 5V 手指偵查心跳傳感器傳感器檢測器模塊 Arduino
特點：
KY-039 模組的特點如下：
非侵入性檢測：無需直接接觸皮膚即可進行心跳檢測。
高靈敏度：能夠檢測到血容量的微小變化，從而準確測量心跳和脈搏率1。
模擬輸出：通過類比輸出引腳可以看到心跳信號2。
簡單連接：模組有三個引腳：GND（接地）、VCC（電源，5V）和信號輸出3。
使用紅外LED和光電電晶體：通過紅外LED和光電電晶體檢測手指脈搏，每次脈搏時紅色LED會閃爍4。
工作電壓：3.3V - 5V。
所需材料
- Arduino UNO板
- KY-039心跳传感器模块
- 跳线
連接步驟
- 連接引腳：
- GND（地）連接到Arduino的GND。
- VCC（電源，5V）連接到Arduino的5V。
- S（信號輸出）連接到Arduino的A0引腳。
上傳以下code：
void setup() {
pinMode(A0, INPUT);
Serial.begin(9600);
}
void loop() {
float pulse;
int sum = 0;
for (int i = 0; i < 20; i++) {
sum += analogRead(A0);
}
pulse = sum / 20.0;
Serial.println(pulse);
delay(100);
}
運行項目
將手指放在KY-039模組的紅外LED和光電電晶體之間。
打開Arduino IDE中的串列監視器或串列繪圖器，您將看到心跳信號的輸出。
工作原理
KY-039模組通過紅外LED和光電電晶體檢測手指脈搏。每次脈搏時，紅色LED會閃爍。光電電晶體檢測到的光通量變化會反映在類比輸出信號上
包裝包括：
- 1個手指測量心跳感測器模組
