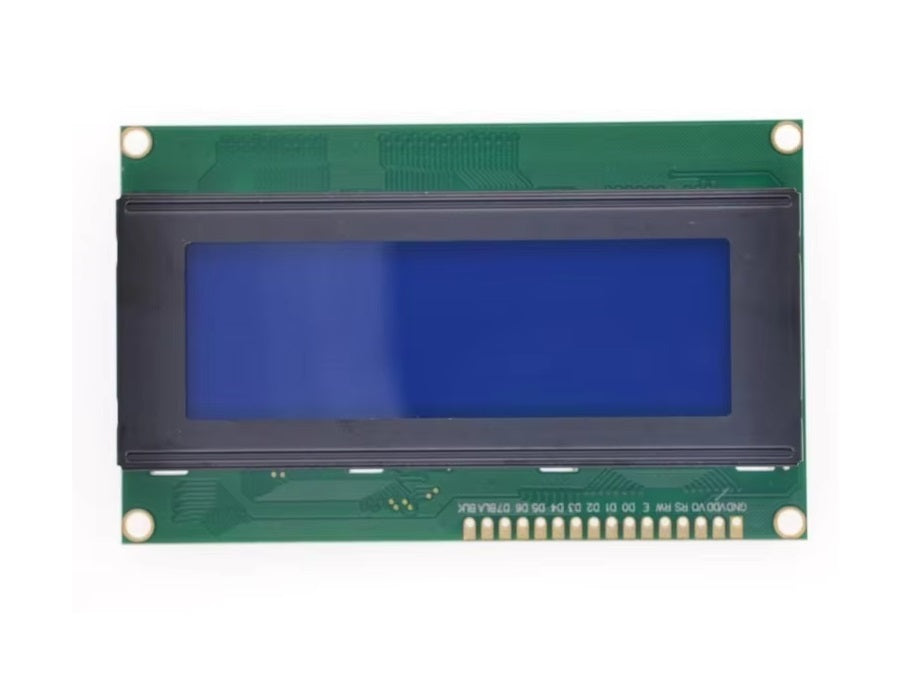

2004A LCD屏 藍屏白字 Arduino

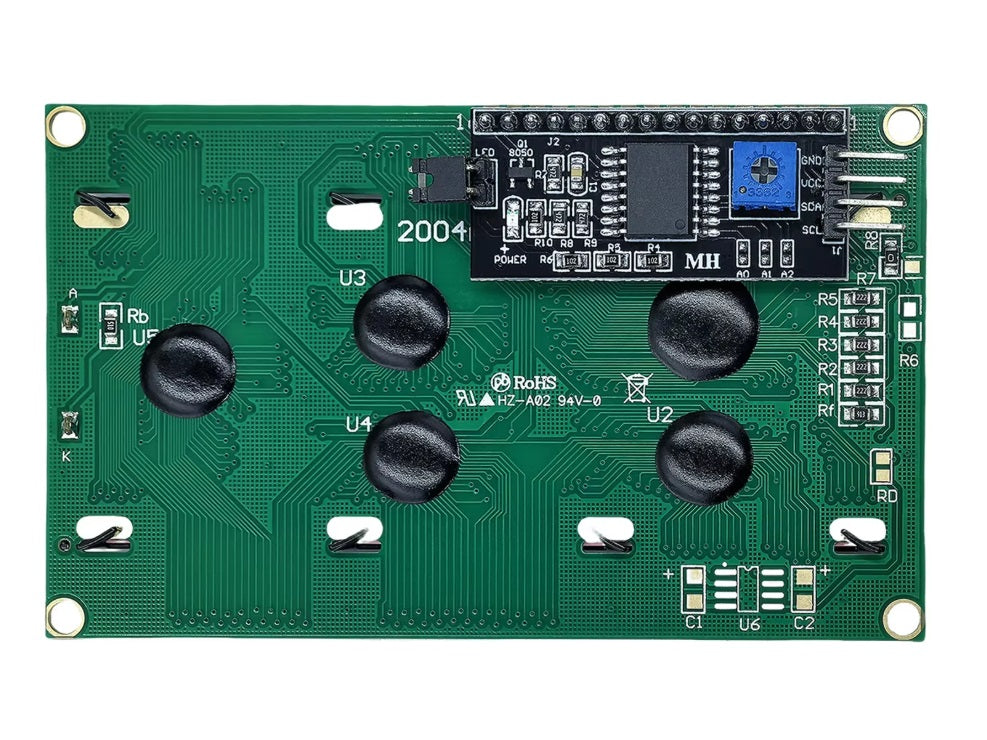

LCD2004A I2C LCD 顯示屏模組 20x4 字符 迷你屏幕模組 顯示器模組 2004A HD44780 LCD IIC/I2C 串行介面適配器，藍色屏幕，適用於 Arduino

規格：

• 顯示螢幕：藍色

• 工作溫度：-10 ℃ ~ +60 ℃

• 控制器：SPLC780

• 儲存溫度：-20 ℃ ~ +70 ℃

• 工作電流（不包括背光）：2.0mA（5V）

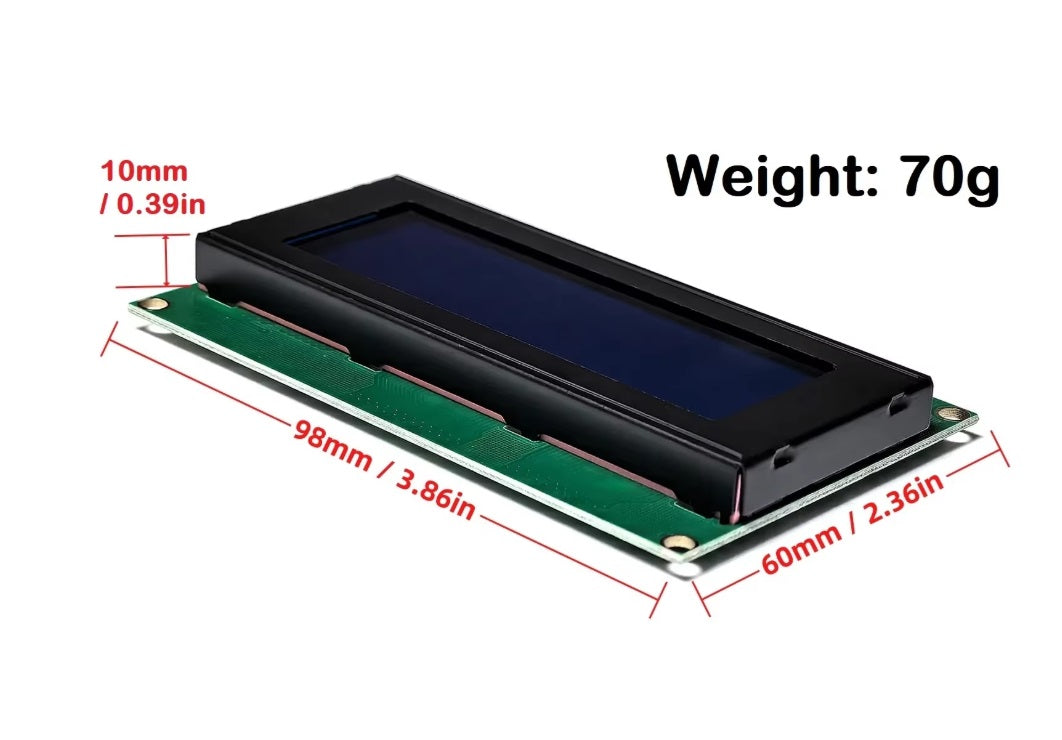

• 可視範圍大小：76.0 mm x 26.0 mm

• 介面模式：單排平行埠

• 點大小：0.55mm × 0.55mm

• 字元大小：29.5mm x 47.5mm

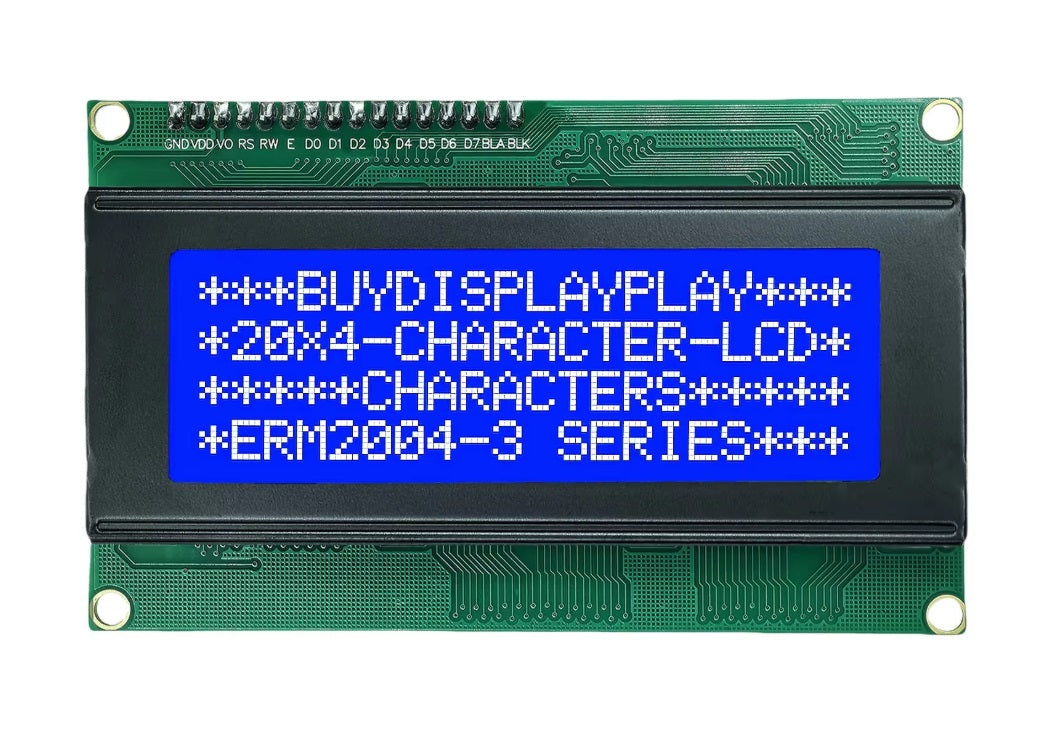

• 顯示內容：20 字元 x 4 行

• 工作電壓：+5V

使用說明：

• 引腳 1：VSS 是接地電源

• 引腳 2：VDD 連接到 5V 正電源

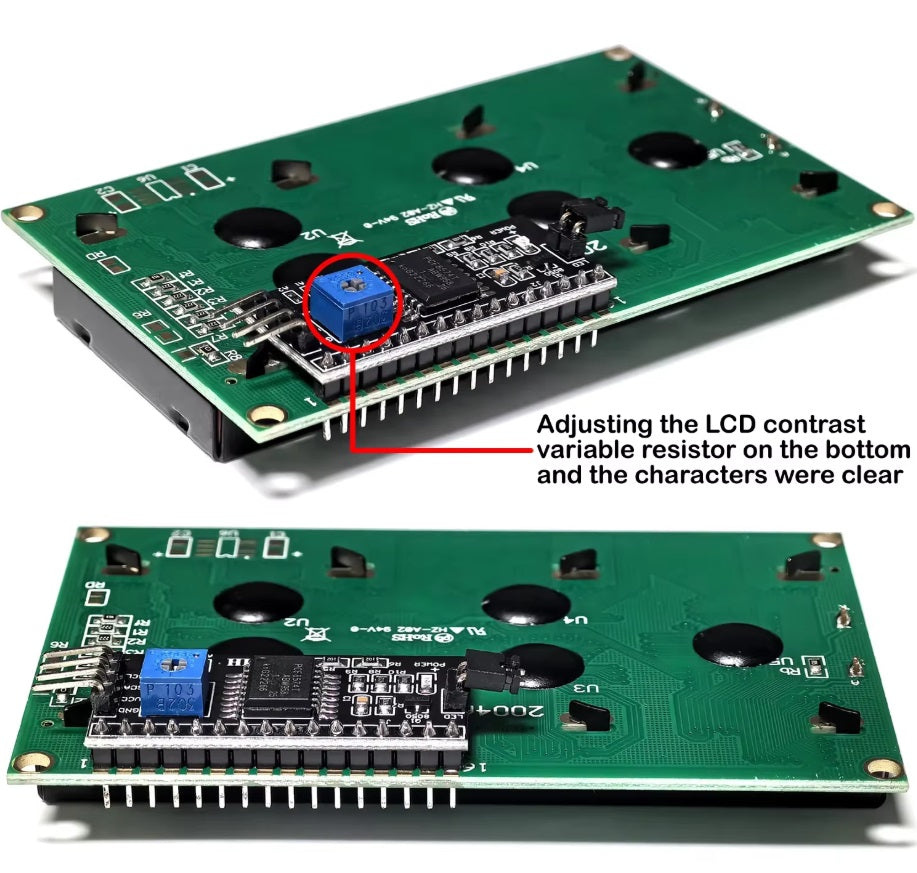

• 引腳 3：VO 是液晶的對比度調整端。當它連接到正電源時，對比度較弱；連接到接地電源時，對比度較高。當對比度過高時，會產生「鬼影」。使用時，可通過 10k 電位器調整對比度。

• 引腳 4：RS 用於寄存器選擇，高電平為數據寄存器，低電平為指令寄存器。

• 引腳 5：R/W 是讀寫信號線，高電平用於讀取操作，低電平用於寫入操作。當 RS 和 RW 為低電平時，可以寫入指令或顯示地址；當 RS 為低電平，RW 為高電平時，可以讀取忙碌信號；當 RS 為高電平，RW 為低電平時，可以寫入數據。

• 引腳 6：E 端是使能端。當 E 端從高電平跳到低電平時，LCD 模組執行命令。

• 引腳 7-14：D0-D7 是 8 位雙向數據線。通過工作模式設置指令設置數據位寬為 8 位或 4 位（D4-D7 有效）。

• 引腳 15：BLA 背光電源陰極

• 引腳 16：BLK 背光電源負極

注意：

請正確接線！不要反向連接正負極，否則會燒壞電路板的電子元件。
