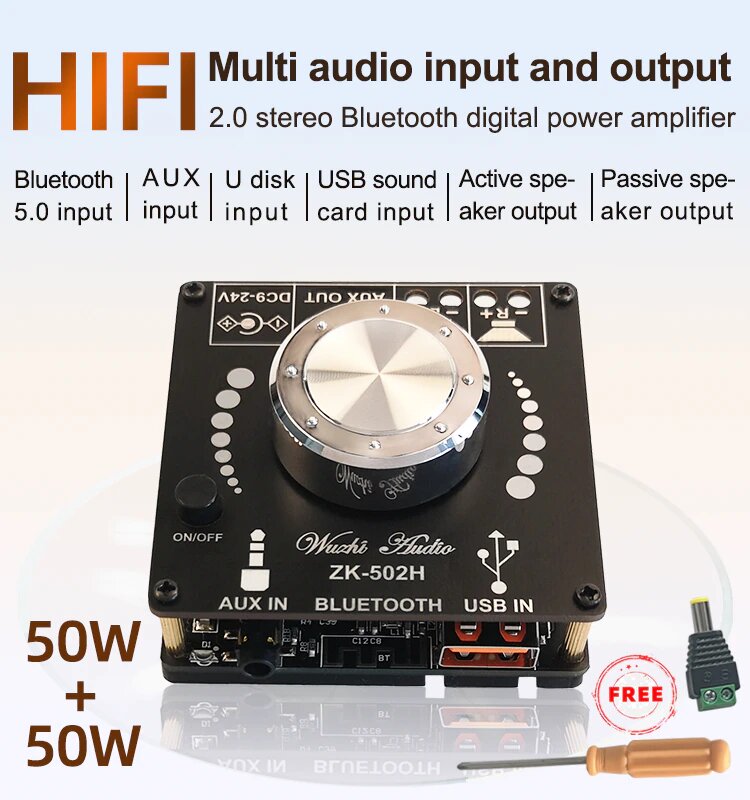

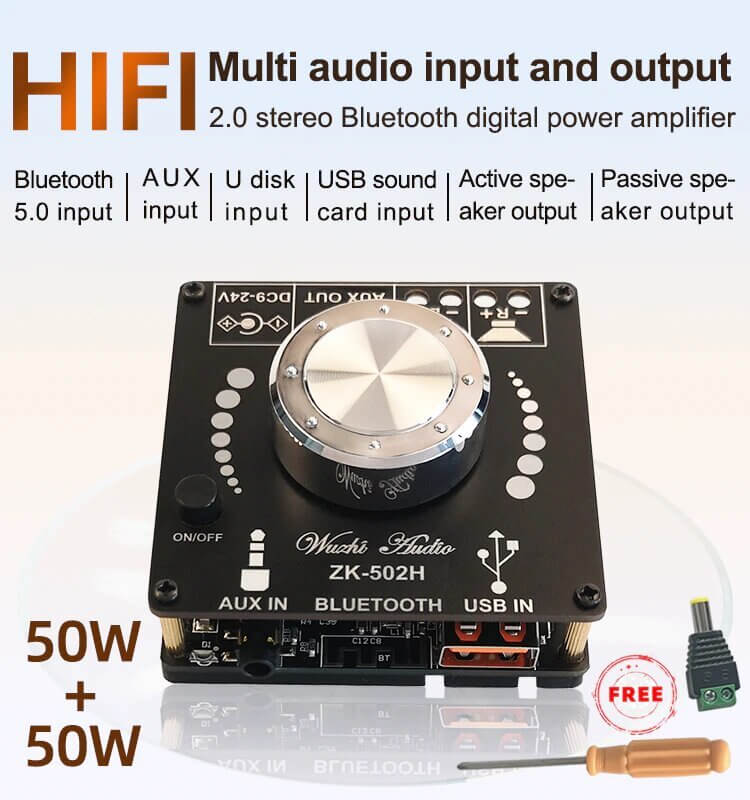

2.0立體聲藍牙音箱功放板電路diy 音訊接收器舊功放改藍牙音響模組

說明：

產品名稱：HIFI級2x50W藍牙5.0功放模塊

芯片方案：TPA3776D2（帶AM干擾抑制功能）

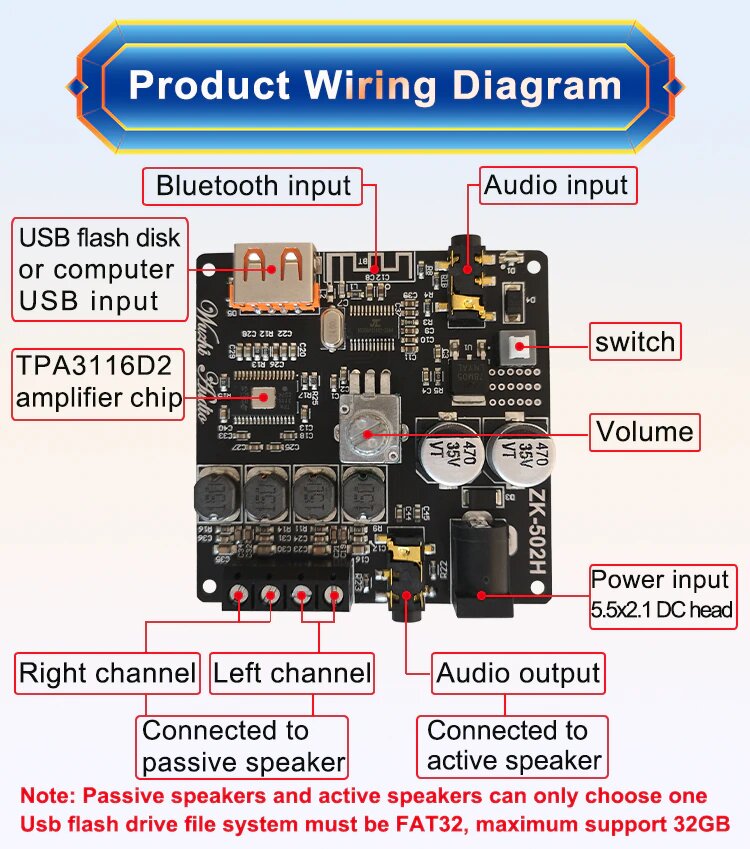

音頻輸入：藍牙+AUX+U盤+電腦USB聲卡（即插即用）

火牛：9-24V（大功率推薦高壓）

適配音箱：10-100W；4-8Q

聲道數：左右雙聲道（立體聲）

藍牙版本：5.0（>15米，無遮檔）

保護機制：過壓、欠壓、過熱、直流檢測、短路保護

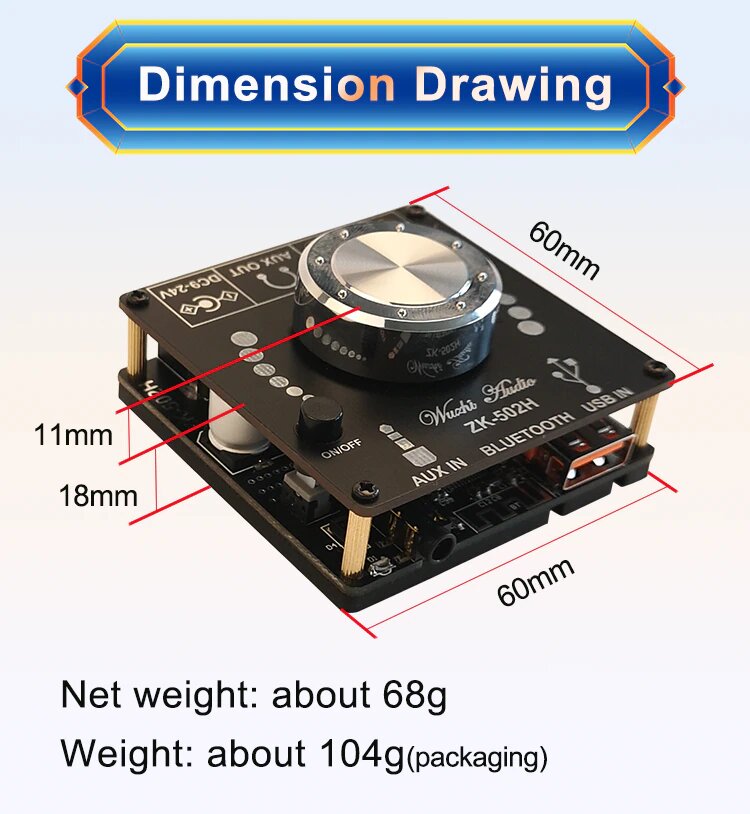

產品尺寸：60x60x29mm

產品重量：約104g（含包裝）

提示：只有音頻輸入足夠，電源電壓/電流足夠，才會有足夠的輸出功率，電源電壓越高，相對功率就越高，不同阻抗的音箱輸出功率也會不同。在電壓和電流足夠的情況下，喇叭歐姆越大，相對聲功率越小。

電源電壓：12V-----8歐/12W（左聲道）+12W（右聲道），4歐/20W+20w

15V-----8歐/18+18W、4歐/30+30W

19v-----8 歐姆/32 + 32W，4 歐姆/40 + 40w 24V-----8 歐姆/38 + 38W，4 歐姆/50 + 50w

如何選擇電源？

模組電源很關鍵，電源要求輸出紋波小，內阻低，電壓越高，電流越大，輸出功率越好，如果你只有12v 1a，可以用於3- 4寸喇叭，19v 5a以上，8-10寸沒問題，電源一定要重視太小，揚聲器會拉低電壓，工作不正常或音質變差。

建議使用18v 19v 24v電源，電流3A以上，如果你只有9v 12v或1a 2a電源，也可以用但是功率小，使用時請注意最大音量，可能會影響音質。
