12V 單路繼電器模塊

一 模塊說明:

1、模塊采用正品優質繼電器，常開接口負載：交流250V/10A，直流30V/10A;

2、采用貼片光耦隔離，驅動能力強，性能穩定；觸發電流≧3mA；

3、模塊工作電壓有12V

4、模塊尺寸：約46mm * 21mm* 18mm（長*寬*高)

5、支持高電平控制，支持無源開關量控制

二 模塊接口:

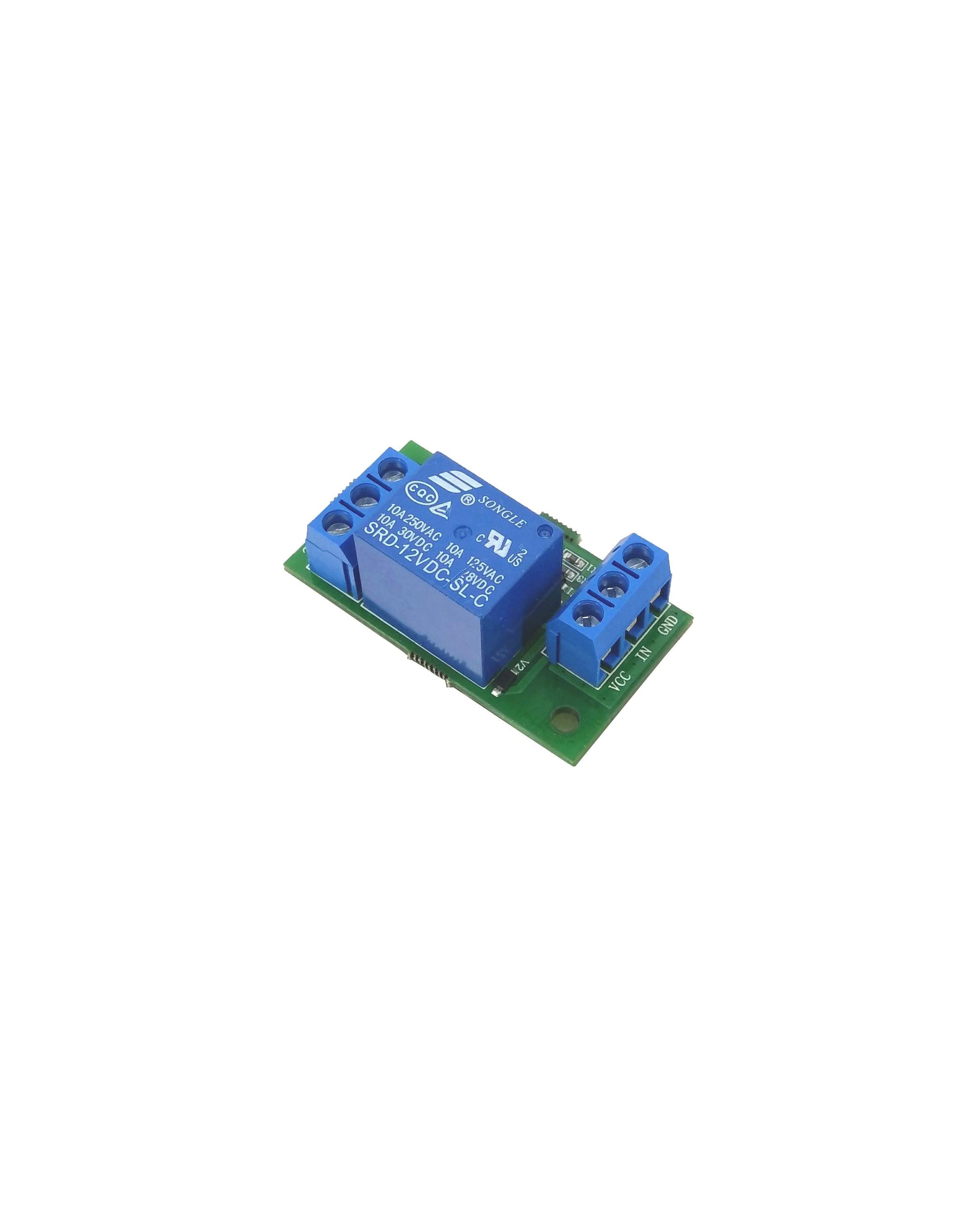

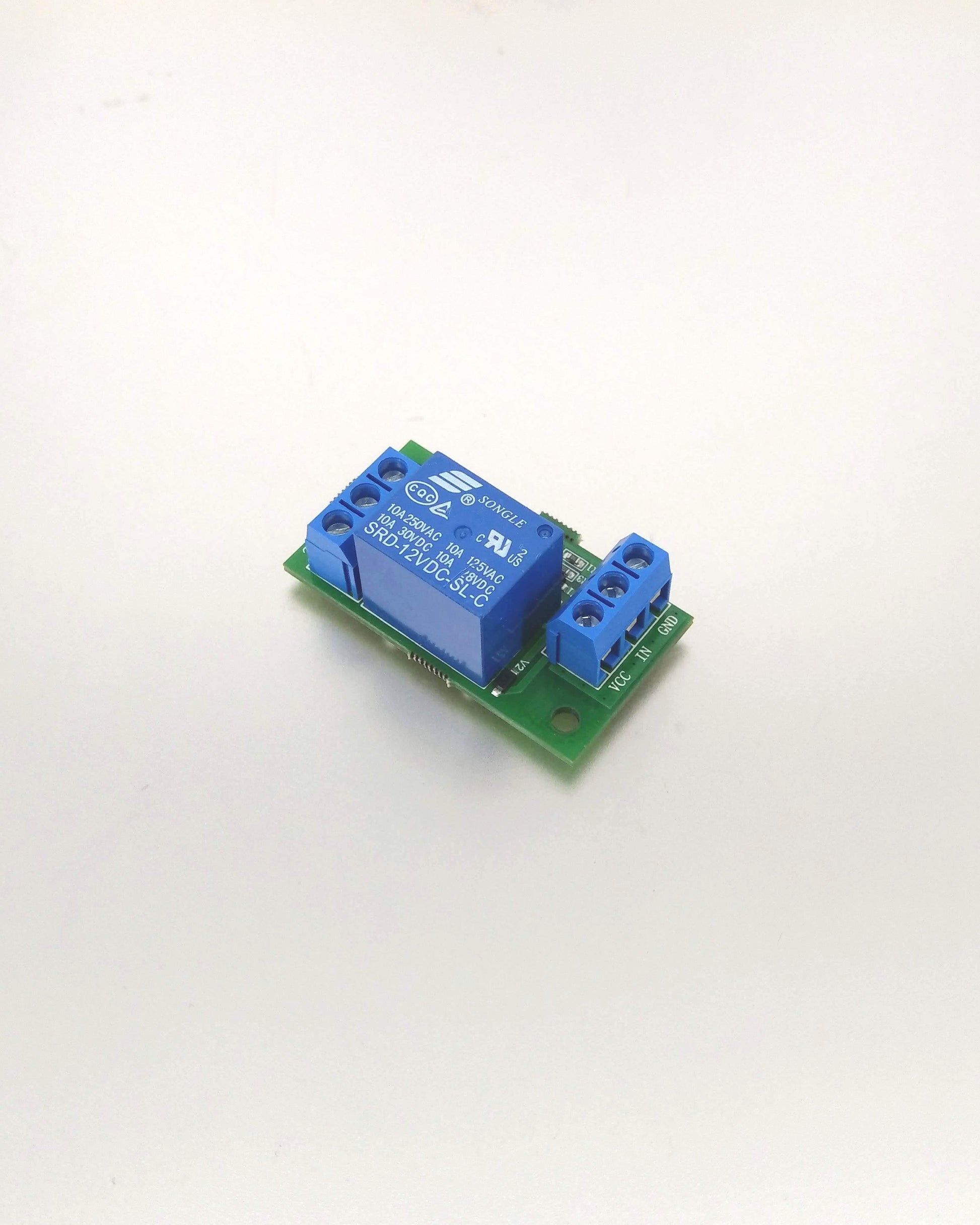

輸入接口:

1、VCC：接電源正極（電壓按繼電器要求12V）

2、GND：接電源負極

3、IN：接信號正極 (或者通過一個開關接到VCC)

注:信號負極應接到GND

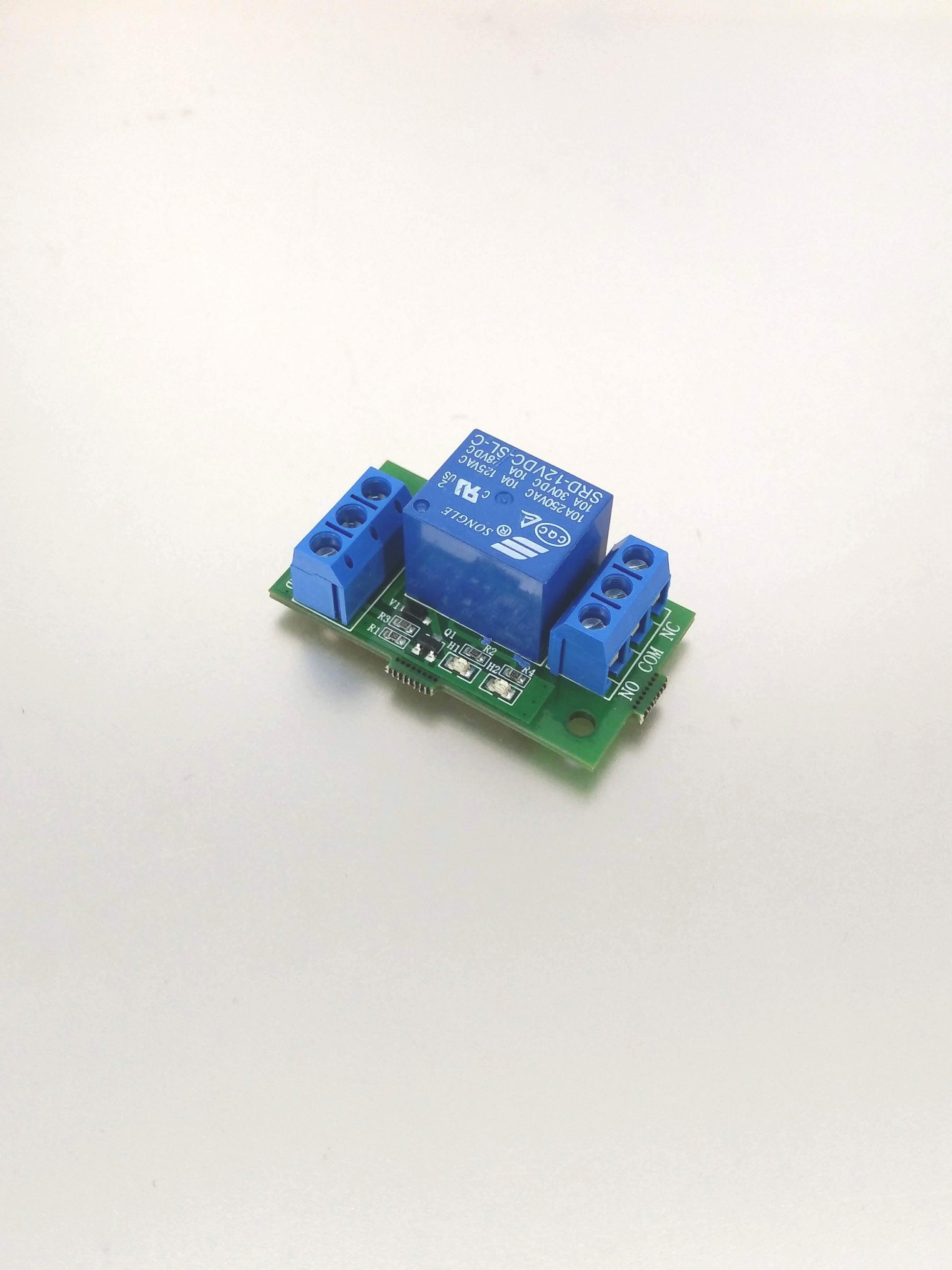

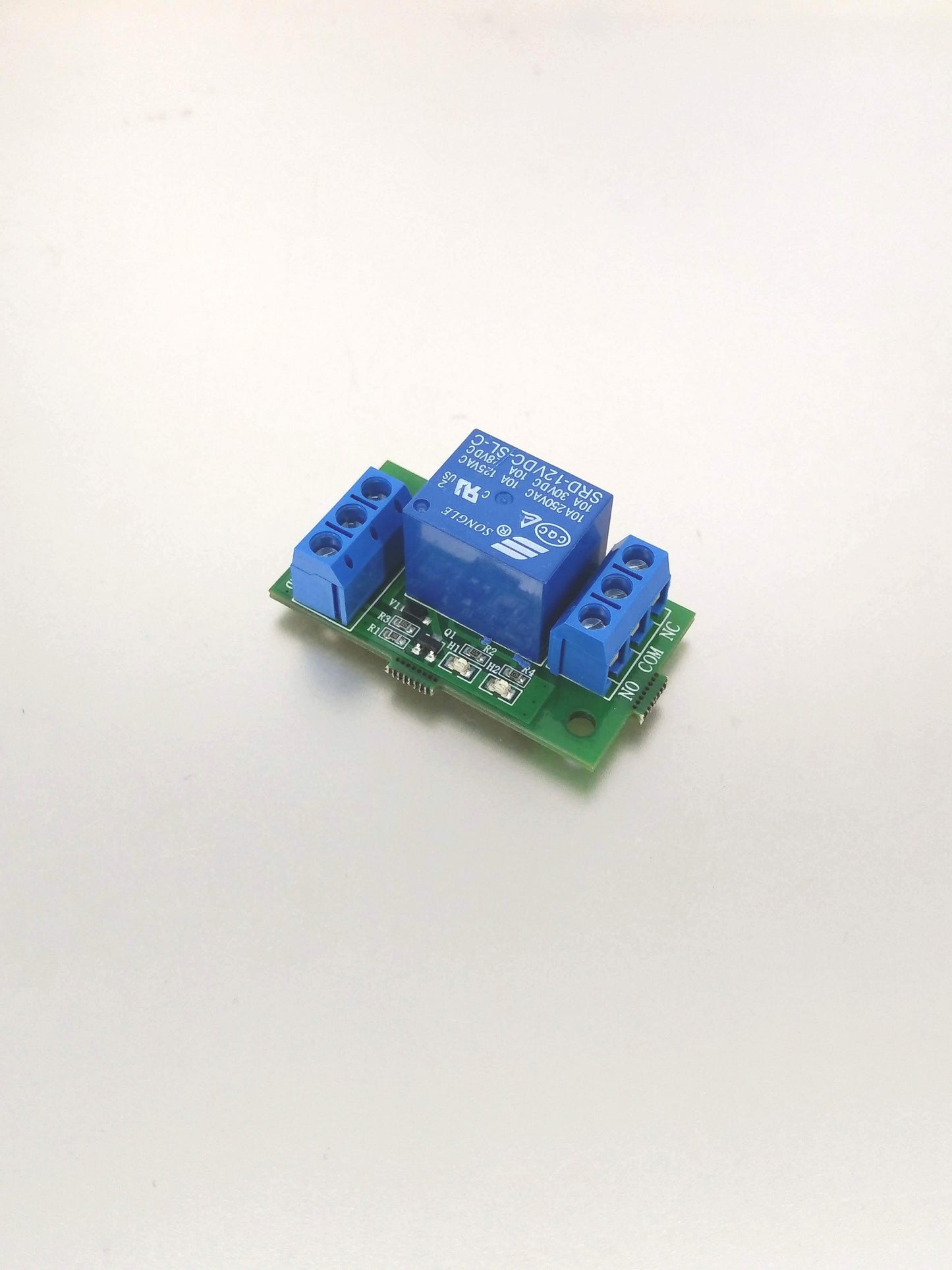

繼電器輸出端：

1、NO：  繼電器常開接口，繼電器吸合前懸空，吸合后與COM短接

2、COM：繼電器公用接口

3、NC：繼電器常閉接口，繼電器吸合前與COM短接，吸合后懸空
