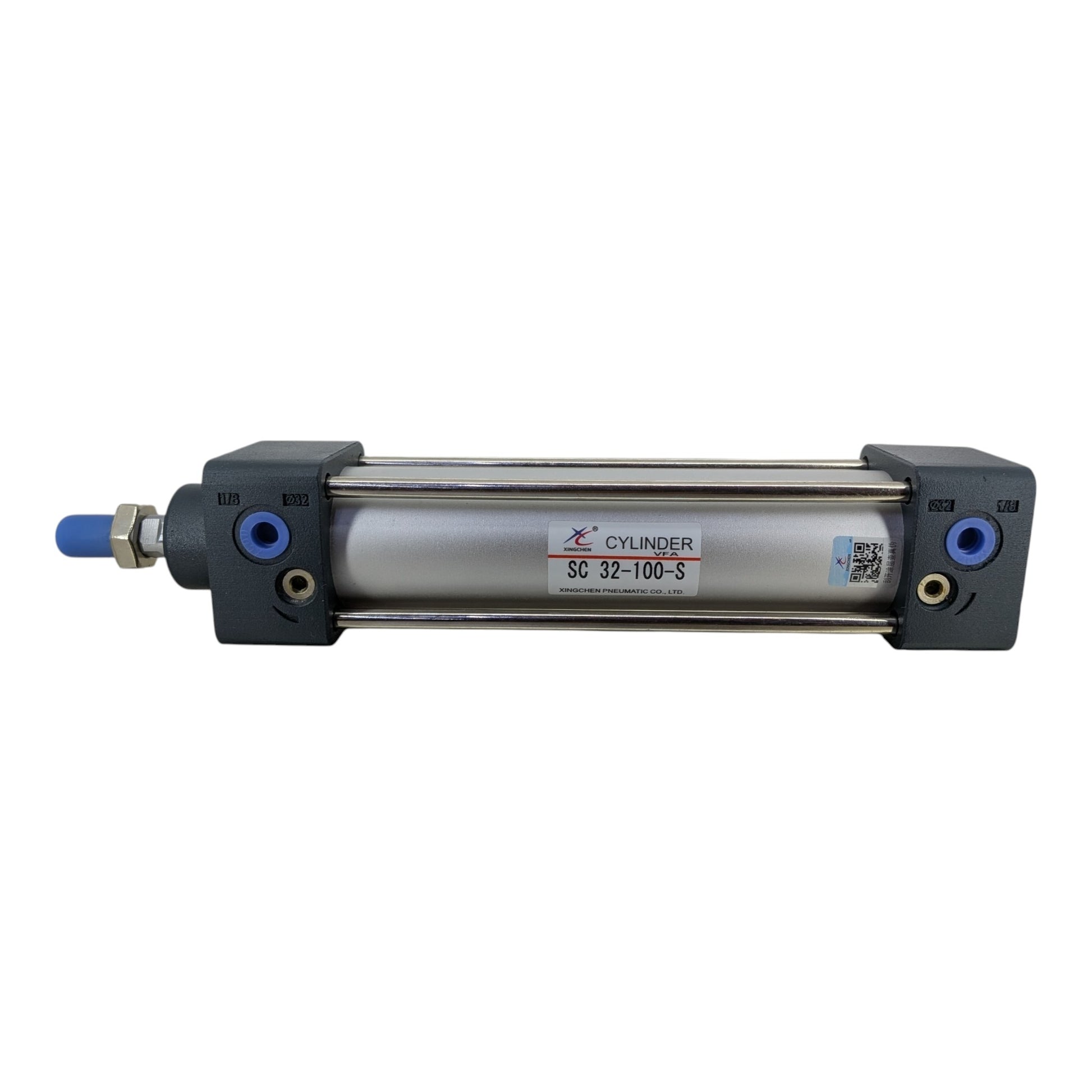

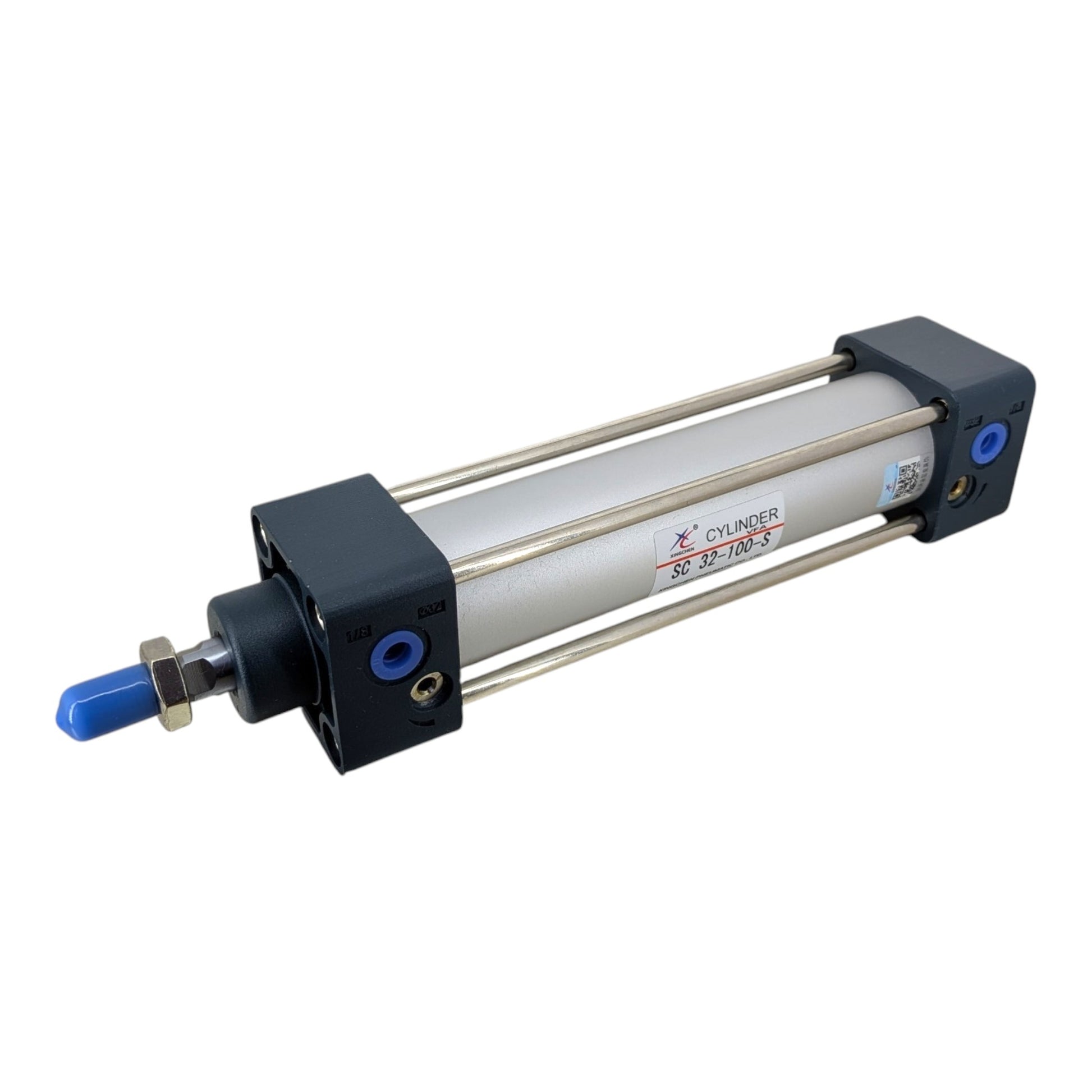

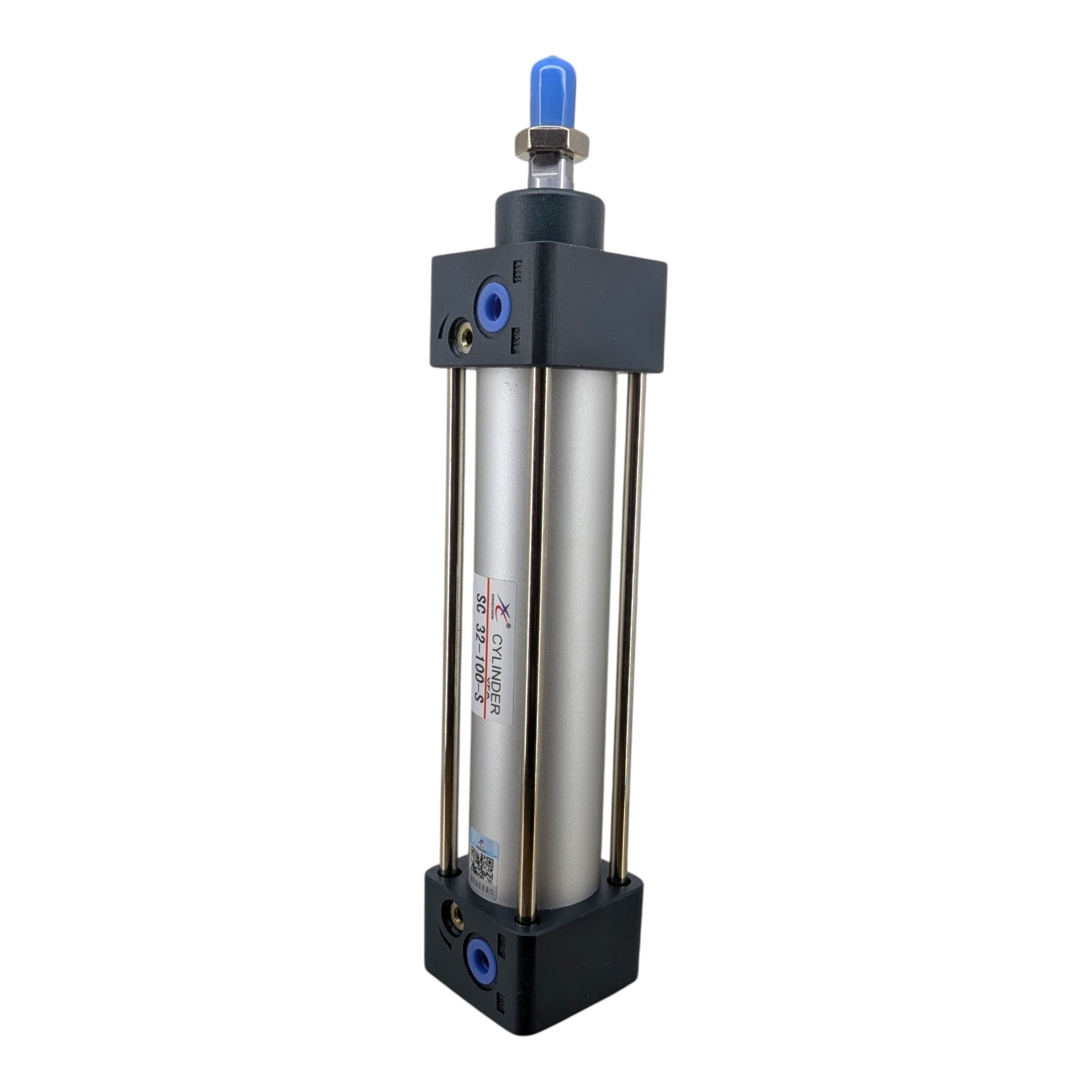

SC32-100-S 標準拉桿氣缸 (帶磁) | 32mm 缸徑 100mm 行程 雙作用
SC32-100-S 標準拉桿氣缸 (帶磁) | 32mm 缸徑 100mm 行程 雙作用
無法載入取貨可用性信息
產品簡介
產品簡介
為您的自動化設備提供穩定可靠的直線動力！SC32-100-S 標準拉桿氣缸具備32mm 缸徑及 100mm 行程，最高耐壓達1.0 MPa。內置磁環完美支援CS1-F 磁性開關，配合可調式氣動緩衝設計，確保活塞高速運作時平滑無撞擊。採用中碳鋼活塞桿及鍍鉻拉桿，極度耐用，適合各類包裝機械及自動化生產線。新昌電腦 (Sun Cheong Computer)紮根深水埗 20 多年，實體店備有大量氣動元件現貨。我們提供即場技術支援及氣動系統配置建議，助您輕鬆完成自動化升級！
主要功能
主要功能
- 32mm 缸徑 / 100mm 行程： 提供適中的推拉力 (0.5MPa 下推力約 25-40kgf)，適合各類自動化推擋、升降及夾持任務。
- 內置磁環設計： 支援外掛 CS1-F 磁性感測器，讓微控制器 (MCU) 或 PLC 輕鬆獲取位置反饋。
- 可調式氣動緩衝： 兩端設有緩衝調節螺絲，有效吸收行程末端的衝擊力，實現靜音平滑運作。
- 高強度耐用材質： 中碳鋼活塞桿配合鍍鉻拉桿及鋁合金缸體，抗壓防變形，專為工業環境而設。
- 雙作用控制： 依靠氣壓控制伸出與縮回，動作迅速且力度平均。
- 標準 1分氣孔： 採用標準 PT 1/8" (1分) 進出氣孔，輕鬆配搭市面上絕大部分的快插氣喉接頭。
完整產品描述
完整產品描述
工業級自動化標準氣缸，精準穩定
在組裝 CNC 上下料系統、自動分揀機或包裝機械時，您需要的是經得起高頻率運作考驗的執行元件。SC32-100-S 氣缸 採用經典的工業級拉桿式設計，支援 30 至 800 mm/s 的運行速度。透過雙作用 (Double Acting) 原理，利用壓縮空氣精準控制推拉動作，為您的生產線提供強大且穩定的直線動力。
中碳鋼活塞桿與鍍鉻加固拉桿

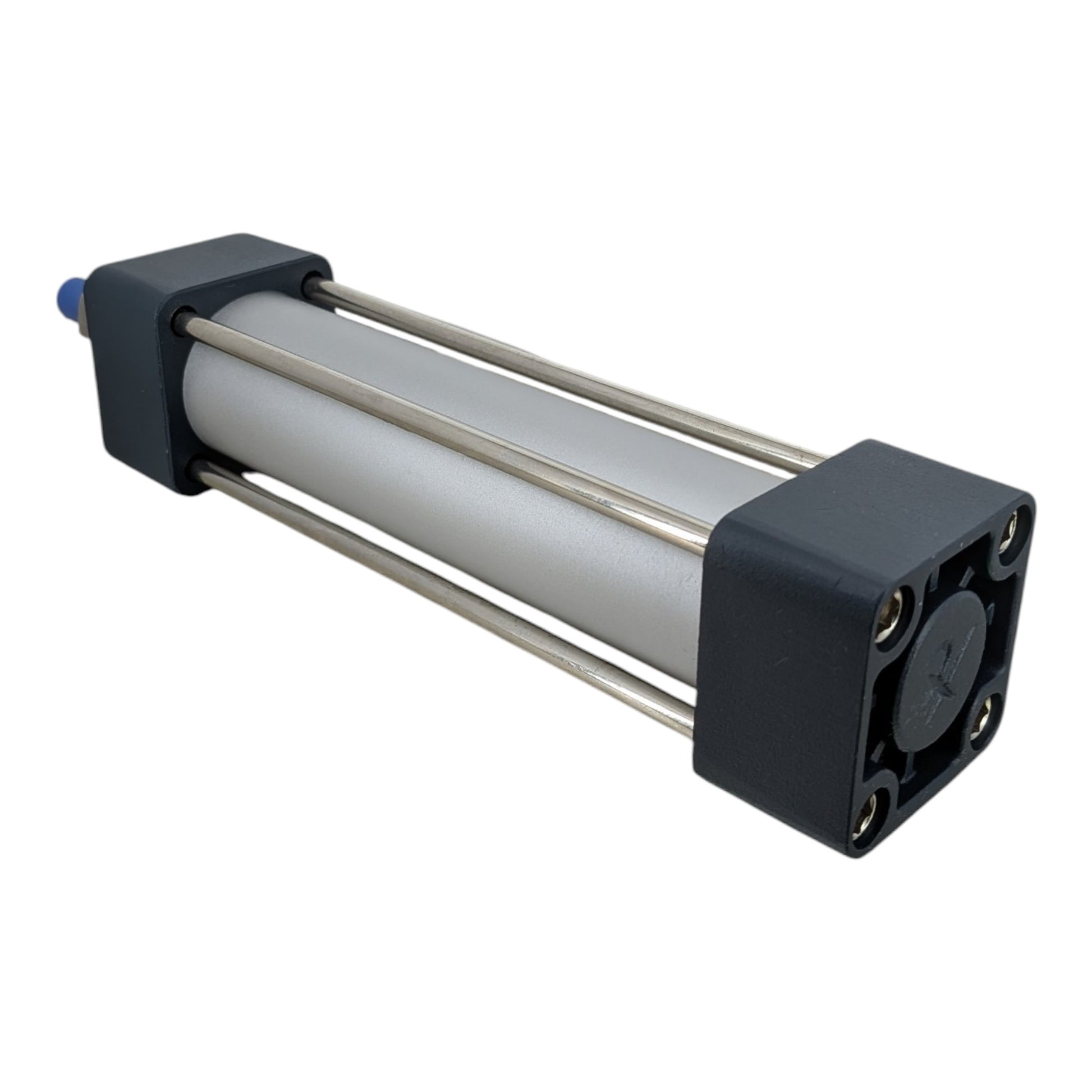

停機維修是工廠最大的成本。為了應付高強度的工業環境，這款氣缸特別採用了中碳鋼活塞桿，硬度極高，能有效抵抗橫向負載而不易彎曲變形。氣缸外部由四條鍍鉻加固拉桿支撐，不僅結構穩固，更具備極佳的防鏽抗腐蝕能力，無懼潮濕或充滿粉塵的惡劣車間環境。
內置磁環與可調緩衝設計
自動化系統需要精確的反饋訊號。型號中的 "S" 代表活塞內置磁環，完美兼容 CS1-F 磁性開關。只需將感測器綁在拉桿上，PLC 就能精準偵測氣缸的伸縮位置。此外，氣缸兩端均設有可調式緩衝螺絲。您可以根據負載重量微調排氣速度，讓活塞在到達終點前平滑減速，徹底消除金屬撞擊的噪音與損耗，大幅延長氣缸壽命。
💡 新昌技術團隊實測/建議
「好多客人生怕氣缸唔夠滑，會自己喺氣源度加『油霧器』。請特別注意：這款氣缸出廠時已自帶優質潤滑脂，本來可以『無油使用』。但一旦您接入了油霧器供油，就絕對不能中途停止！ 因為外加的油霧會沖走原廠的潤滑脂，一旦停油，氣缸就會處於完全無潤滑狀態，導致活塞阻力變大甚至發熱卡死。如果您唔肯定點樣配置過濾減壓閥 (FRL) 或者 1分氣喉接頭，歡迎帶埋設計圖落嚟深水埗門市，我哋擁有 20 年經驗嘅技術團隊會即場幫您夾位同配零件！」
技術規格
技術規格
| 規格項目 | 詳細資料 |
|---|---|
| 產品型號 | SC 32-100-S |
| 動作方式 | 雙作用 (Double Acting) |
| 缸徑 (Bore Size) | 32 mm |
| 行程 (Stroke) | 100 mm |
| 使用壓力範圍 | 0 ~ 1.0 MPa |
| 使用速度範圍 | 30 ~ 800 mm/s |
| 進出氣孔螺紋 | 1/8 (1分牙 / PT1/8) |

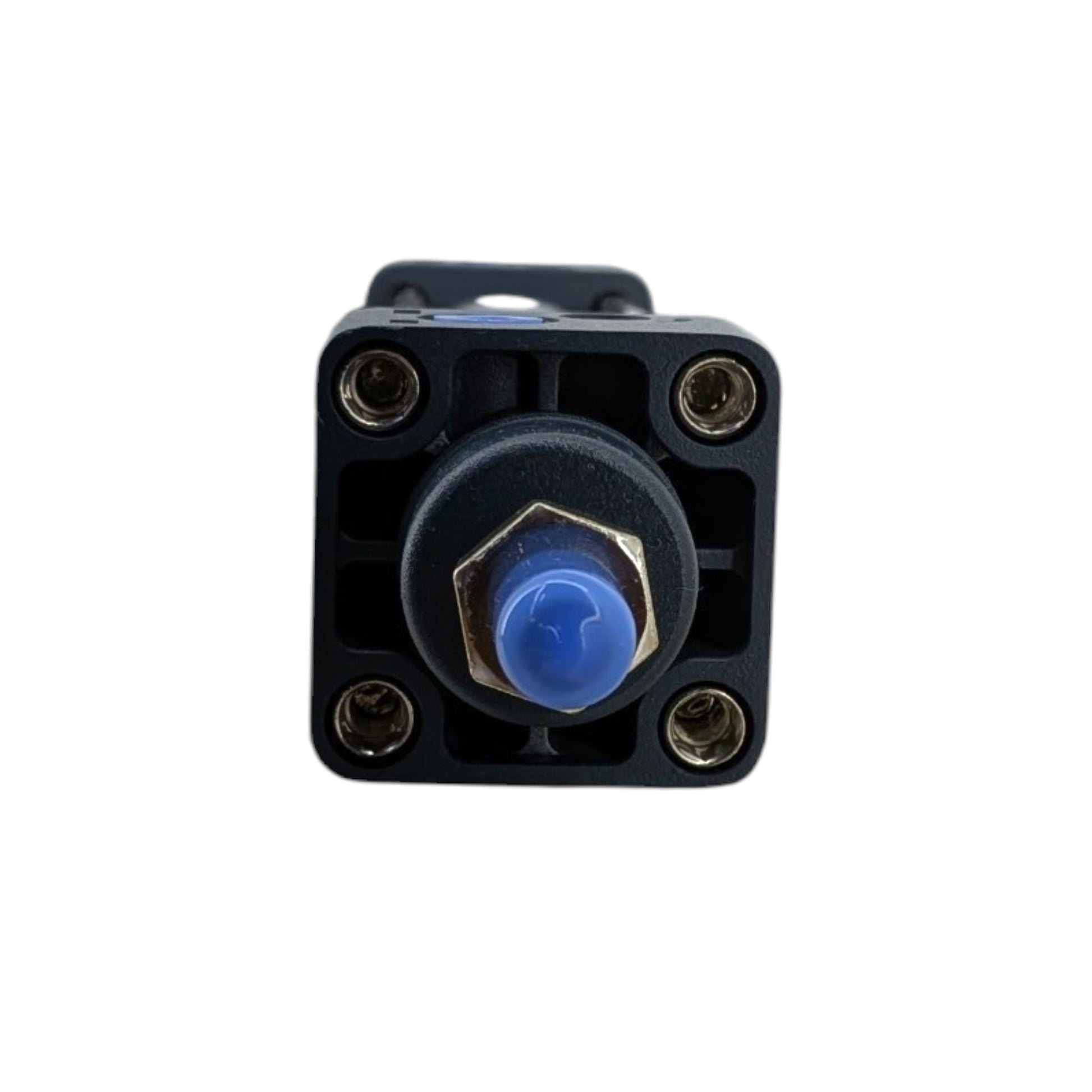

| 活塞桿螺紋 | M10 x 1.25 |
| 拉桿螺紋 | M6 x 1.0 |
| 適配磁性開關 | CS1-F (氣缸已內置磁環) |
| 使用溫度 | -20°C 至 +80°C |
送貨方式
送貨方式
- Local delivery within Hong Kong and in-store pickup.
- Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.
- Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).
- Estimated delivery time: 1–3 business days after dispatch (Hong Kong).
- In-store pickup details (location and time) will be confirmed by email or phone message.
- Delivery times are estimates and may be affected by weather or unforeseen circumstances.
常見問題
常見問題
- 點解個氣缸推出去嗰陣好似無力咁？氣缸輸出無力通常有兩個原因：第一是供氣氣壓不足，請檢查氣泵壓力及氣喉是否過長導致壓力損耗；第二是內部密封圈磨損導致「串氣」(漏氣)。建議在氣源端加裝三聯件 (過濾減壓閥) 以保持氣壓穩定及空氣潔淨。
- 我要買咩尺寸嘅氣喉接頭配呢個氣缸？SC32 系列氣缸的進出氣孔採用標準的 1分牙 (PT 1/8") 規格。您需要購買 1分外牙的氣動接頭 (例如接駁 4mm, 6mm 或 8mm 氣喉的快插接頭)。安裝時緊記包上士丁膠布防漏。
- 點樣可以令氣缸自動感測伸出同縮回嘅位置？這款 SC32-100-S 氣缸內部已帶有磁環。您只需要購買 CS1-F 磁性開關，並使用金屬束帶將其固定在氣缸外部的拉桿上。當活塞移動到開關位置時，磁力會觸發開關發出訊號給您的 PLC 或控制板。
適用對象/場景
適用對象/場景
- 廠房自動化維修員： 替換包裝機、輸送帶擋板或推料機構上老化漏氣的標準拉桿氣缸。
- CNC 及機械加工改裝： 為自製的 CNC 銑床加入氣動夾具 (Pneumatic Clamps) 或自動換刀裝置。
- 密室逃脫及舞台特效道具： 製作需要快速彈出、隱藏機關或自動開關暗門的氣動特效。
- 氣動機械人創客 (Makers)： 組裝需要強大直線推力的大型氣動機械臂或自動沖壓機。
