MAX9814 麥克風放大器模組 | 內置 AGC 自動增益控制 (Arduino 適用)
MAX9814 麥克風放大器模組 | 內置 AGC 自動增益控制 (Arduino 適用)
無法載入取貨可用性信息
產品簡介
產品簡介
做聲控專案成日遇到「爆音」或者收音太細聲？MAX9814 麥克風放大器模組是您的終極救星！內置強大的AGC (自動增益控制)功能，能自動放大微弱聲音，並壓抑過大噪音，輸出極度平滑的模擬 (Analog) 訊號。支援 2.7V-5.5V 寬電壓，具備三段增益調節 (40dB/50dB/60dB) 及 0.04% 超低失真率。完美適用於語音識別、音樂互動燈條 (VU Meter) 及智能家居聲控。唔識點樣用 Arduino 讀取音頻數據？新昌電腦 (Sun Cheong Computer)紮根深水埗 20 多年，實體店備有大量現貨。歡迎親臨門市，我們的技術團隊會即場為您提供編程及接線指導！
主要功能
主要功能
- AGC 自動增益控制： 硬件級動態音量調節，自動放大微弱聲音並壓抑巨大噪音，防止訊號失真。
- 三段增益設定： 透過簡單接線即可切換 40dB、50dB 或 60dB 的最高放大倍率。
- 超低失真率： 僅 0.04% 的總諧波失真 (THD)，提供極高保真度的音頻採集能力。
- 寬電壓兼容： 支援 2.7V 至 5.5V 供電，完美對應 Arduino (5V) 及 Raspberry Pi / ESP32 (3.3V) 系統。
- 可編程啟動/釋放比 (AR)： 進階用家可透過 AR 引腳改變 AGC 對突發噪音的反應速度。
- 低功耗休眠模式： 運作電流僅 3mA，適合應用於依賴電池供電的便攜式 IoT 聲控裝置。
完整產品描述
完整產品描述
內置 AGC 自動增益，告別收音「爆音」
市面上普通的聲音感測器 (如 LM393 或 MAX4466) 增益是固定的。當環境太靜時收不到音，但當有人大聲說話或拍手時，訊號又會瞬間「爆表 (Clipping)」，導致微控制器無法準確分析音頻。MAX9814 麥克風模組 內置了專業級的 AGC (Automatic Gain Control 自動增益控制) 硬件電路。它能實時動態調節放大倍數：遇到大聲噪音時自動降低音量，遇到微弱聲音時自動放大。確保傳送到 Arduino 的模擬波形始終保持平滑清晰。
三段增益自由調節，適應任何環境
不同的專案對收音靈敏度有不同要求。MAX9814 模組設有獨立的 Gain (增益) 引腳，讓您無需扭動螺絲，只需簡單接線即可切換最高放大倍率。您可以根據應用場景（如極度安靜的睡眠監測，或極度嘈雜的卡拉OK系統），自由設定為 40dB、50dB 或 60dB，靈活性極高。
超低底噪，高保真音質輸出
專為高質素音頻應用而設，這款模組的總諧波失真 (THD) 僅為 0.04%。內部集成了低噪聲的 2V 麥克風偏置電壓，確保輸出的模擬訊號 (Analog Output) 乾淨無雜訊。其輸出信號最大為 2Vpp，並帶有 1.25V 的直流偏移 (DC Offset)，非常適合直接接入 3.3V 或 5V 微控制器的 ADC 引腳進行讀取。
💡 新昌技術團隊實測/建議

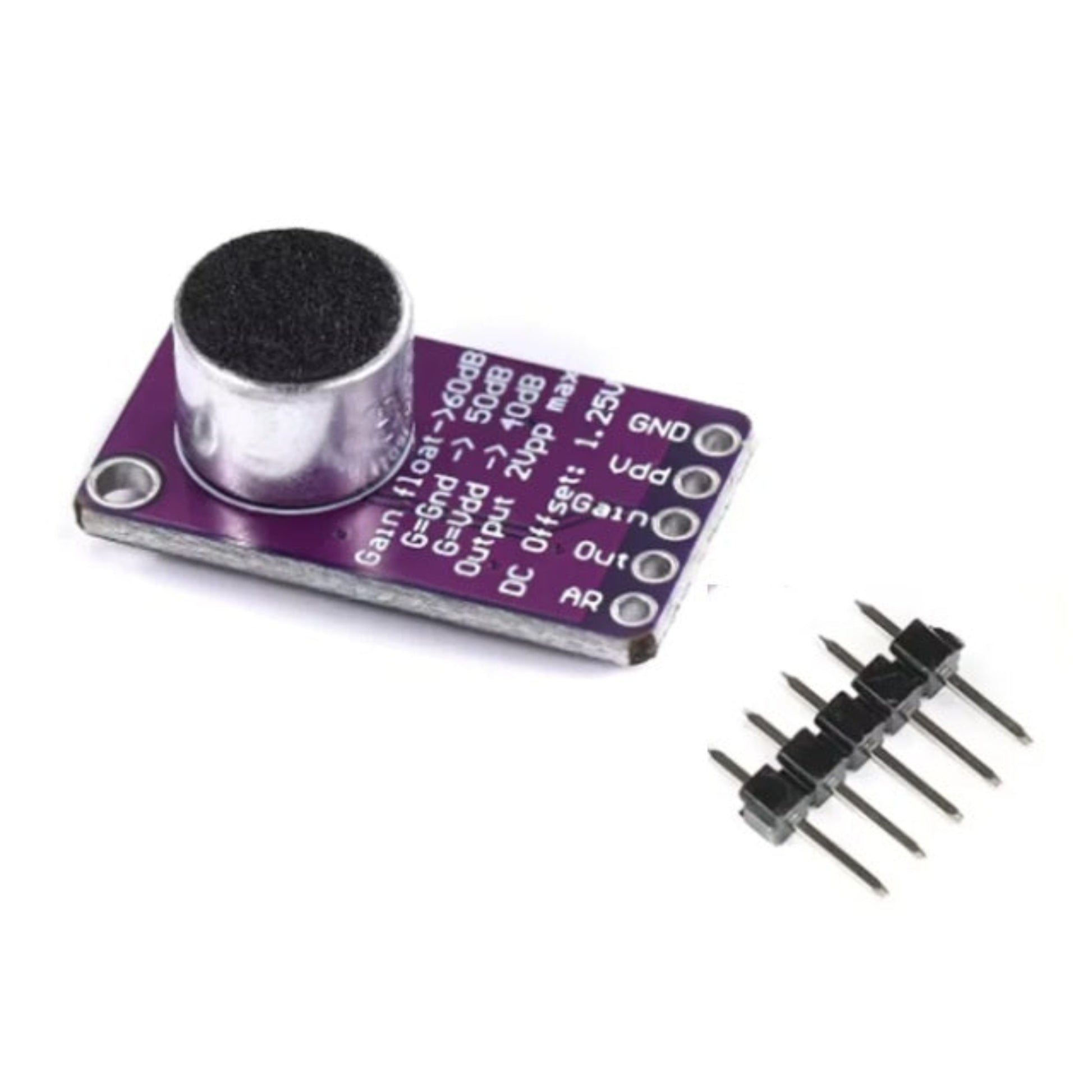

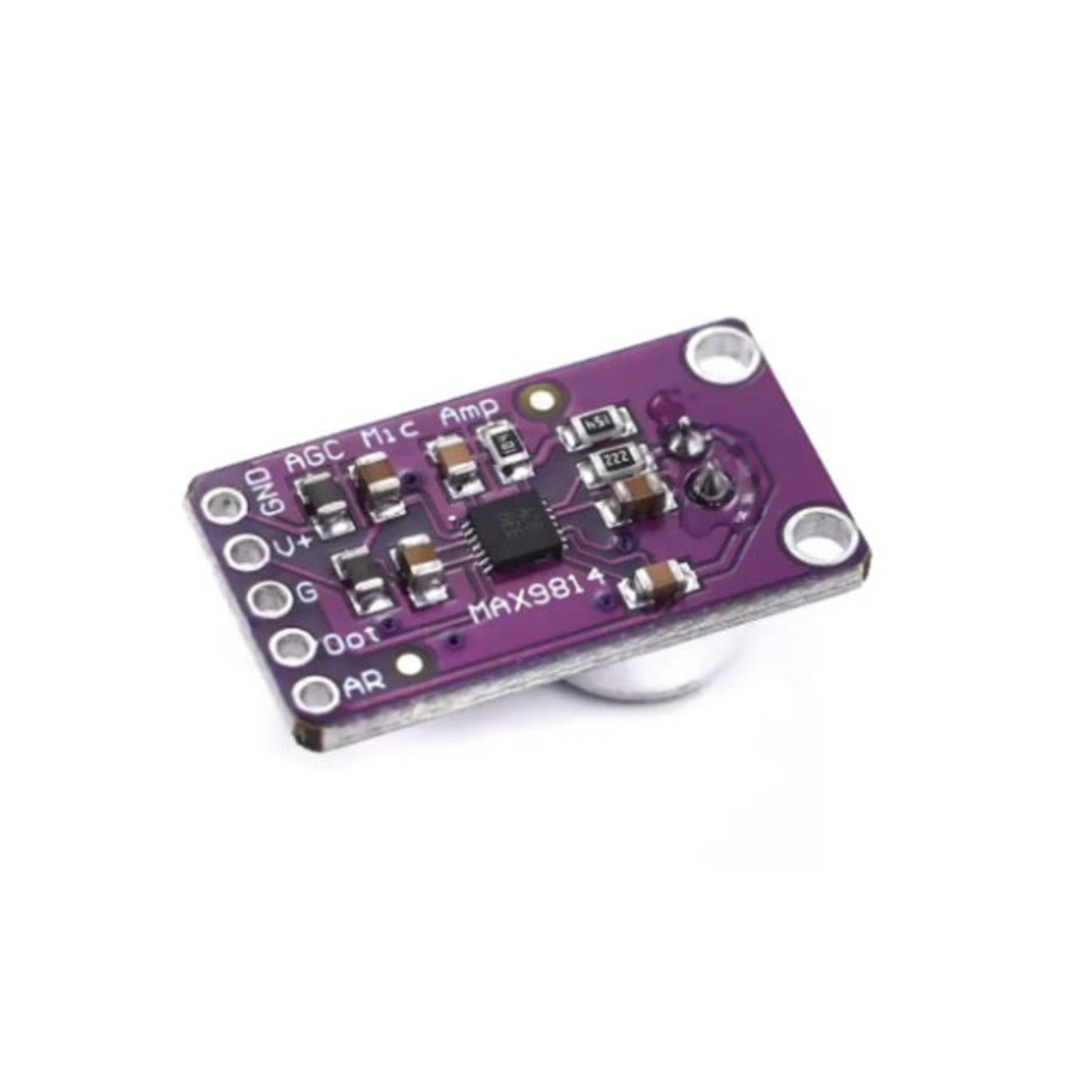

「好多新手買咗呢塊板返去，都唔知個 Gain (增益) 腳應該點駁！其實底板背面已經印得好清楚：如果您將 Gain 腳懸空 (乜都唔駁)，模組會預設為最敏感的 60dB；如果將 Gain 接駁到 GND，就會變成 50dB；接駁到 VDD 就會變成 40dB。」
技術規格
技術規格
| 規格項目 | 詳細資料 |
|---|---|
| 放大器晶片 | Maxim MAX9814 |
| 供電電壓 (VDD) | DC 2.7V - 5.5V |
| 運作電流 | 3mA (極低功耗) |
| 頻率響應 | 20Hz - 20KHz |
| 總諧波失真 (THD) | 0.04% (典型值) |
| 可選增益 (Gain) | 40dB (接 VDD), 50dB (接 GND), 60dB (懸空) |
| 輸出訊號 | 模擬訊號 Analog (最大 2Vpp, 帶 1.25V 直流偏移) |
| 麥克風偏置 | 內置低噪聲 2V |
| 包裝內容 | 1x MAX9814 模組, 1x 5-Pin 排針 (需自行焊接) |
送貨方式
送貨方式
- Local delivery within Hong Kong and in-store pickup.
- Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.
- Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).
- Estimated delivery time: 1–3 business days after dispatch (Hong Kong).
- In-store pickup details (location and time) will be confirmed by email or phone message.
- Delivery times are estimates and may be affected by weather or unforeseen circumstances.
常見問題
常見問題
- MAX9814 同平時常見的 MAX4466 聲音模組有咩分別？最大的分別在於 AGC (自動增益控制)。MAX4466 的放大倍數是固定的（靠扭動背面的十字螺絲調節），遇到大聲噪音時訊號會直接爆表失真。而 MAX9814 會根據環境音量自動調節放大倍數，輸出的波形更加平滑，非常適合用於語音識別或音樂互動燈效。
- 這個模組可以直接接駁喇叭 (Speaker) 播放聲音嗎？不可以。MAX9814 是一個「前置放大器 (Pre-amplifier)」，它輸出的只是微弱的模擬電壓訊號，專門給微控制器 (如 Arduino 的 A0 腳) 讀取用的。如果您需要推動實體喇叭發聲，必須將此模組的 Output 連接到專用的「功率放大器」(如 PAM8403 或 LM386 模組)。
- AR (Attack/Release) 引腳有甚麼作用？需要接駁嗎？對於一般的 Arduino 專案，您可以將 AR 引腳懸空 (不接駁)。這會將 AGC 的啟動/釋放時間比設定為預設的 1:4000。進階用家可以將其接駁至 VDD (1:2000) 或 GND (1:500)，以改變晶片對突發巨大噪音的反應及恢復速度。
適用對象/場景
適用對象/場景
- 大專院校 STEM 學生： 配合 Arduino 及 FastLED 程式庫，製作隨音樂節奏精準跳動的 RGB 燈柱 (VU Meter)。
- IoT 智能家居創客： 結合 ESP32 開發板，製作高靈敏度的語音喚醒開關或異常聲音警報系統。
- Cosplay 及道具製作達人： 在頭盔或武器中加入聲控發光效果，AGC 功能可確保在嘈雜的動漫展場內依然運作正常。
