IOBIT V2.0 Micro:bit 臥式擴展板 | 支援 V1/V2 帶蜂鳴器

產品簡介

IOBIT V2.0 是一款專為 BBC Micro:bit V1 及 V2 設計的臥式擴展板，能將所有引腳轉換為防呆 3-Pin 接口，全面支援 3.3V 及 5V 傳感器。底板內置無源蜂鳴器、3.5mm 音頻輸出及 LEGO 兼容安裝孔，並設有獨立 USB 供電以驅動伺服馬達。非常適合學校 STEM 課堂及機械人編程專案。

主要功能

完美兼容 V1/V2： 採用臥式插槽設計，無縫接合 BBC Micro:bit V1.0 及 V2.0 主板。
防呆 3-Pin 接口： 支援 3.3V 及 5V 傳感器模組，使用標準杜邦線即可即插即用。
內置音頻輸出： 配備無源蜂鳴器（帶獨立開關）及 3.5mm 音頻接口，方便音樂編程。
獨立 USB 供電： 支援 5V 1A 外置電源輸入（內置自恢復保險絲），安全驅動伺服馬達。
保留金手指接口： 設有 5 個大型金手指，方便使用鱷魚夾進行基礎電路測試。
LEGO 積木兼容： 設有 4 個精準的 LEGO 圓孔，輕鬆將電路板融入積木機械結構中。

完整產品描述

完整引腳導出，輕鬆接駁各類傳感器

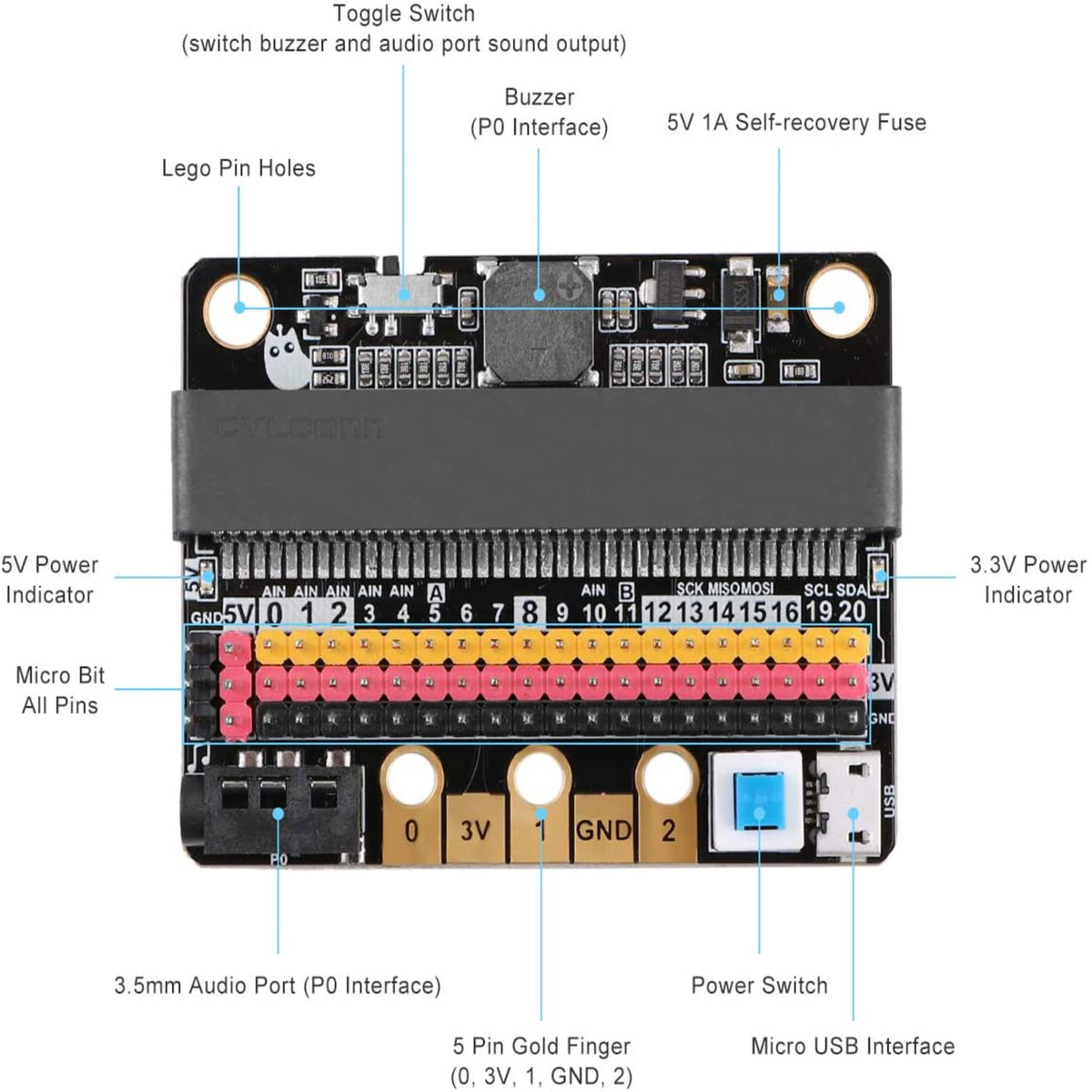

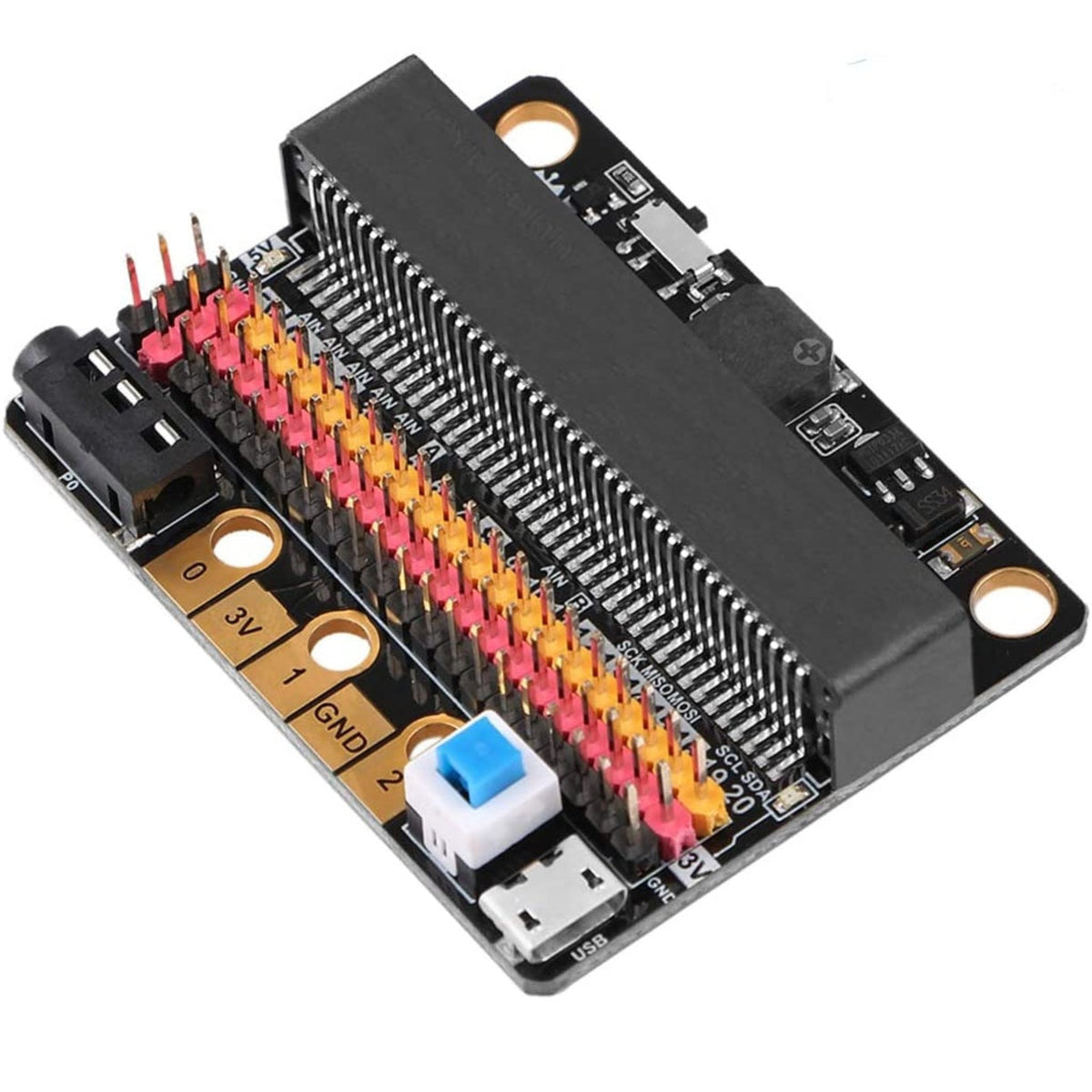

這款臥式擴展板將 Micro:bit 的所有引腳引出，轉換為標準的 3-Pin (訊號、VCC、GND) 排針接口。排針採用紅、黃、黑分色設計，有效防止學生在接線時插錯正負極。底板前方更保留了 5 個大型金手指接口 (0, 1, 2, 3V, GND)，完美兼容鱷魚夾，讓初學者無需使用杜邦線也能快速進行電路實驗，同時保護 Micro:bit 原裝金手指免受磨損。

內置蜂鳴器與 LEGO 兼容設計

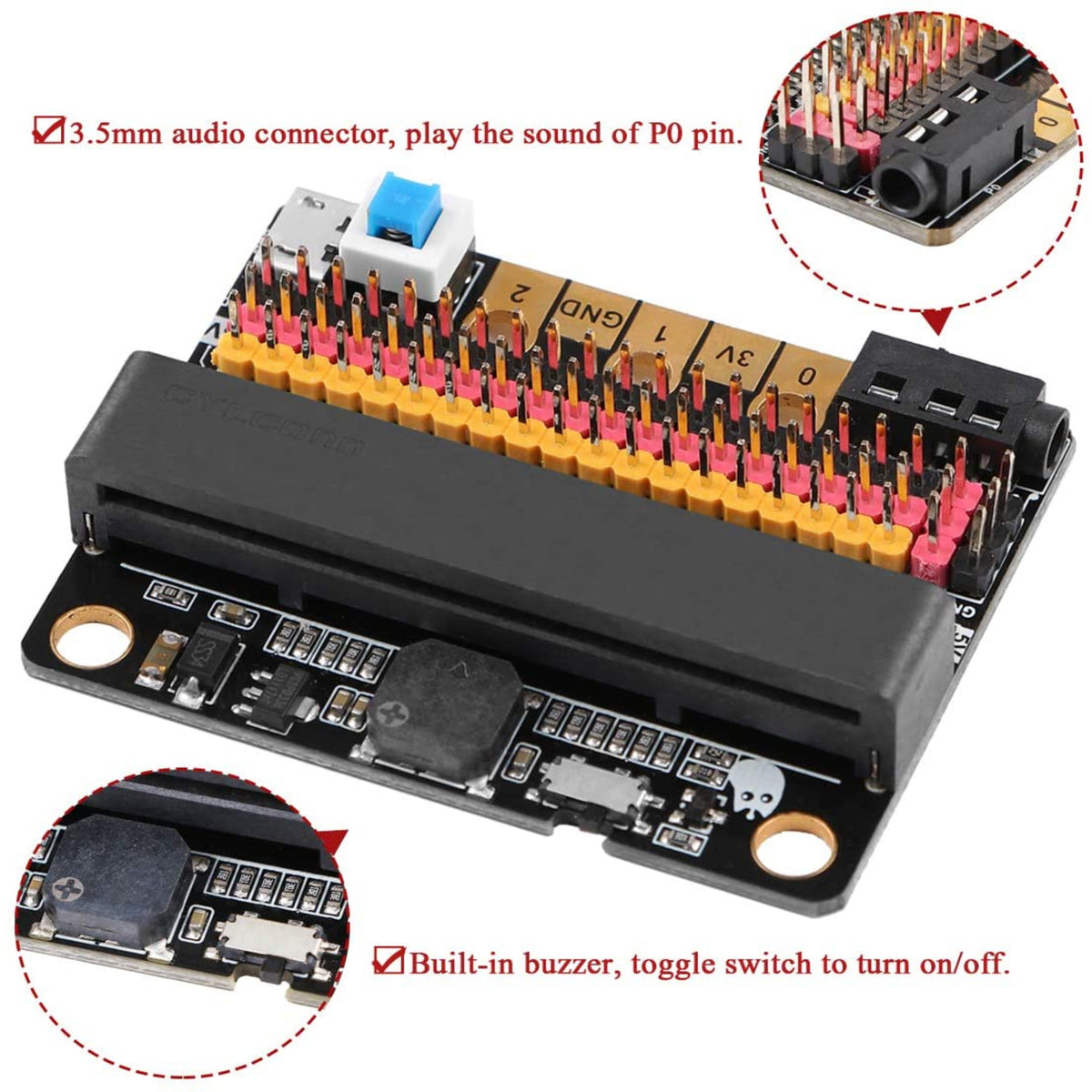

IOBIT V2.0 底板直接內置了無源蜂鳴器及 3.5mm 耳機接口，讓你在進行 MakeCode 音樂編程時，無需額外接駁喇叭即可發聲；板上更設有獨立開關，當你需要將 P0 引腳用於其他傳感器時，可一鍵關閉蜂鳴器以防干擾。此外，底板四角設有標準的 LEGO 兼容安裝孔，方便你將 Micro:bit 穩固地安裝在積木車或機械結構上。

新昌技術團隊使用建議

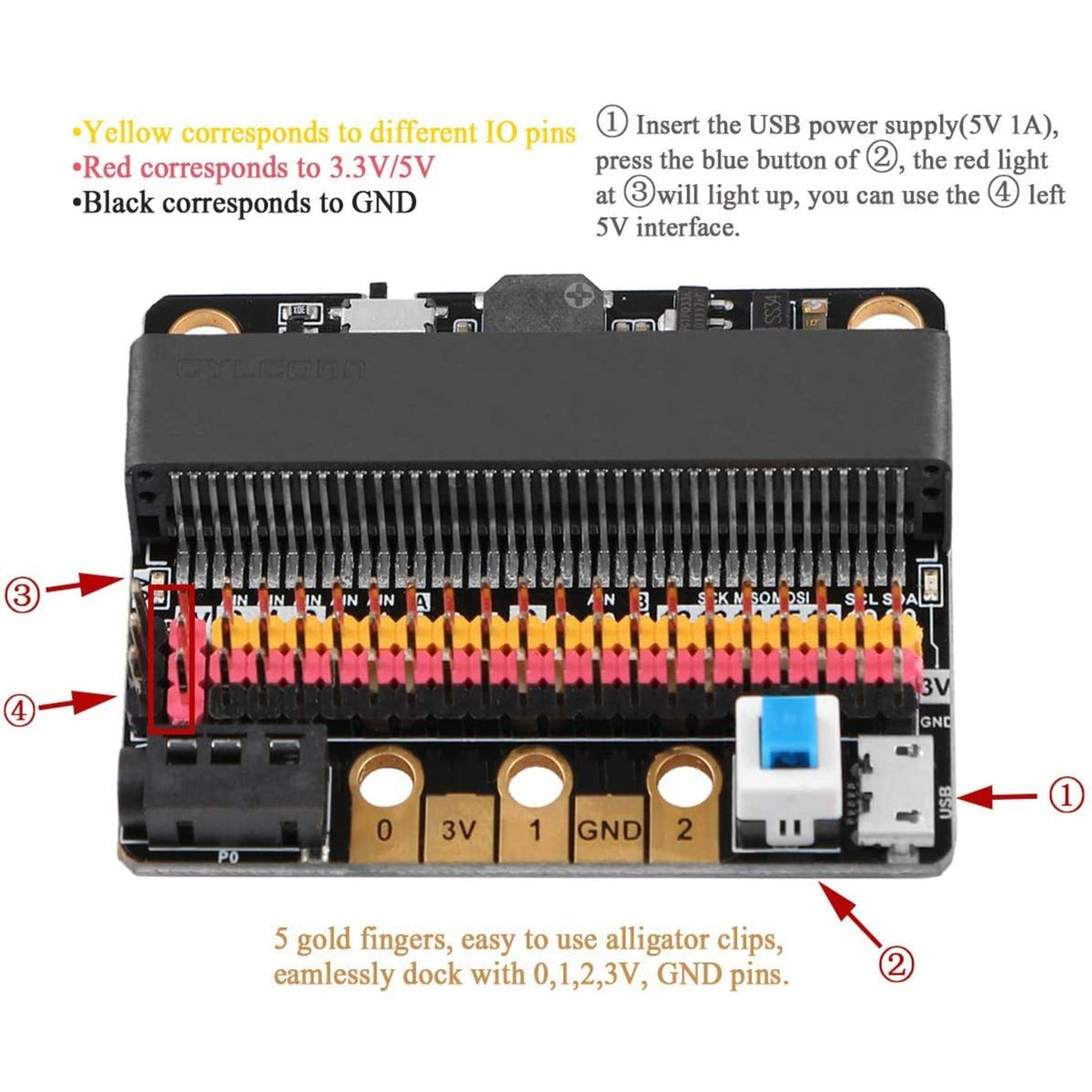

當你需要驅動伺服馬達 (Servo) 或直流摩打時，切勿單靠 Micro:bit 供電，因為 IO 接口電流不足 200mA，強行推動大電流器件（如 MG995 舵機）會燒毀主板。請務必將 5V 1A 外置電源插入擴展板的 USB 接口，以提供足夠推力驅動小型 9g 伺服馬達。如果你對摩打的電流規格有疑問，歡迎帶同你的 STEM 專案來到深水埗新昌電腦門市，我們會為你挑選合適且安全的低電流電子零件。

技術規格

兼容性： BBC Micro:bit V1.0 及 V2.0
安裝方式： 臥式邊緣插槽 (Horizontal Slot)
擴展接口： 3-Pin 排針 (訊號、VCC、GND)
供電支援： 支援 3.3V 及 5V 傳感器模組
外置供電接口： Micro USB 5V (最高 1A 輸入，帶自恢復保險絲)
音頻功能： 3.5mm 耳機接口、無源蜂鳴器 (附帶實體開關)
金手指接口： 0, 1, 2, 3V, GND
安裝孔： 4 個 LEGO 兼容圓孔

送貨方式

Local delivery within Hong Kong and in-store pickup.
Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.
Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).
Estimated delivery time: 1–3 business days after dispatch (Hong Kong).
In-store pickup details (location and time) will be confirmed by email or phone message.
Delivery times are estimates and may be affected by weather or unforeseen circumstances.

常見問題

我可以直接將大型直流摩打或 MG995 伺服馬達接上 IO 接口嗎？

絕對不可以。這塊擴展板的 IO 接口驅動電流不足 200mA，直接接駁大電流器件會燒毀 Micro:bit 主板。你必須使用專用的摩打驅動模組，或透過擴展板的 USB 接口提供 5V 外置電源，才能安全地驅動小型的 9g 伺服馬達（總電流不可超過 1A）。

為什麼當我將傳感器接在 P0 引腳時，蜂鳴器會一直亂響？

因為 P0 引腳與底板內置的無源蜂鳴器是共用的。如果你需要將 P0 作為普通的 IO 接口來讀取傳感器數據，必須先將蜂鳴器的實體開關撥至「關閉 (OFF)」狀態，否則蜂鳴器會發出雜音，傳感器的數值亦會不正常。

P19 和 P20 引腳可以用來接駁普通的 LED 或傳感器嗎？

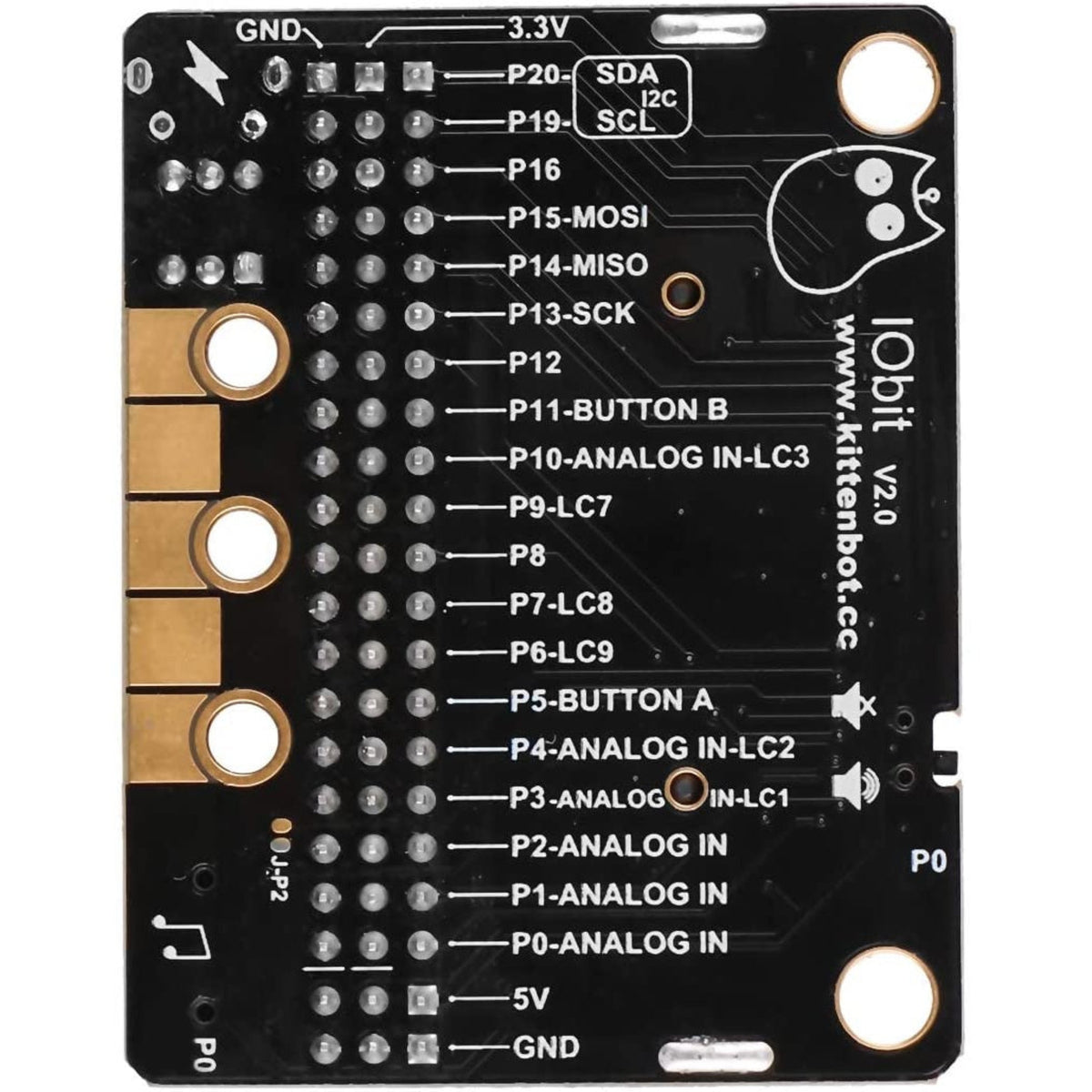

不可以。在這塊擴展板上，P19 和 P20 引腳是專門保留作 I2C 通訊使用的，不能作為普通的 IO 接口。雖然在 MakeCode 軟件中可能允許你編寫相關程式，但在實際硬件上是無法正常運作的。

為什麼我接上傳感器後，Micro:bit 面板上的 LED 燈會亂閃？

如果你使用了與 Micro:bit LED 點陣屏共用的引腳（例如 3、4、5、6、7、8、9、10、11），就會產生訊號衝突。你必須在 MakeCode 或 Python 軟件中，手動將點陣屏功能禁用 (Disable)，這些引腳才能正常運作。

深水埗門市有這款 IOBIT V2.0 擴展板現貨嗎？

有的。新昌電腦在深水埗經營超過 20 年，門市常備這款 IOBIT V2.0 擴展板的現貨。你可以直接在網上下單，或親臨門市選購，順便配搭合適的傳感器及杜邦線。

適用對象/場景

中小學 STEM 導師： 為課堂準備免焊接、防插錯的電子實驗底板，並利用鱷魚夾進行基礎教學。
LEGO 機械人創客： 利用底板的 LEGO 兼容孔，將 Micro:bit 完美整合到積木車或機械臂結構中。
互動電子藝術設計： 利用內置蜂鳴器及 3.5mm 音頻接口，編寫發聲玩具或音樂互動裝置。
Python/MakeCode 初學者： 從基礎編程過渡到硬件控制，學習接駁 3.3V 及 5V 的外置傳感器模組。
