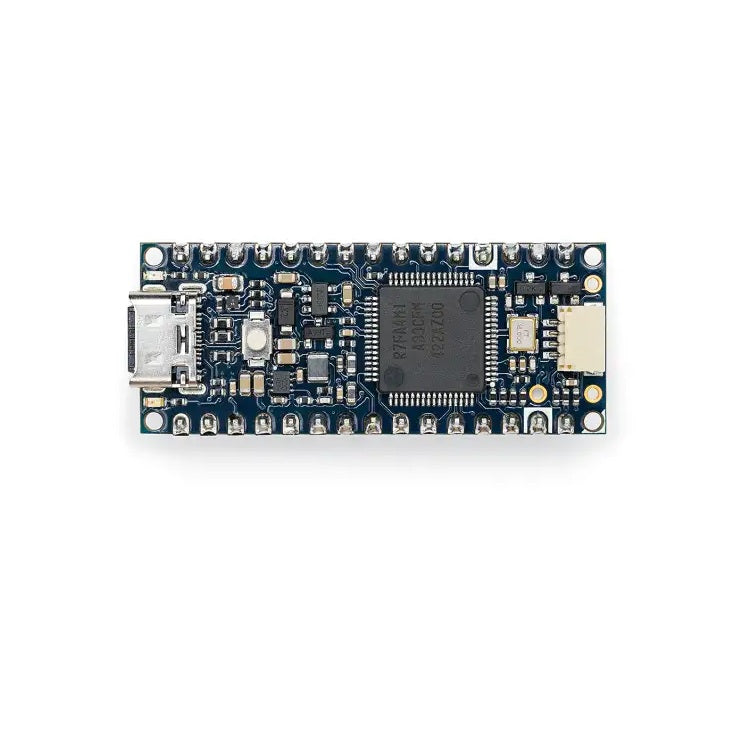

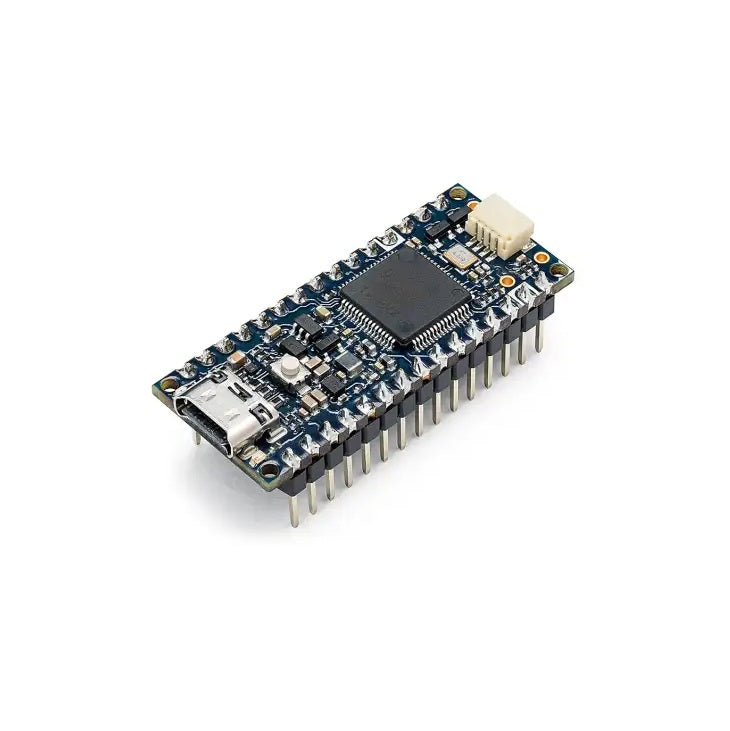

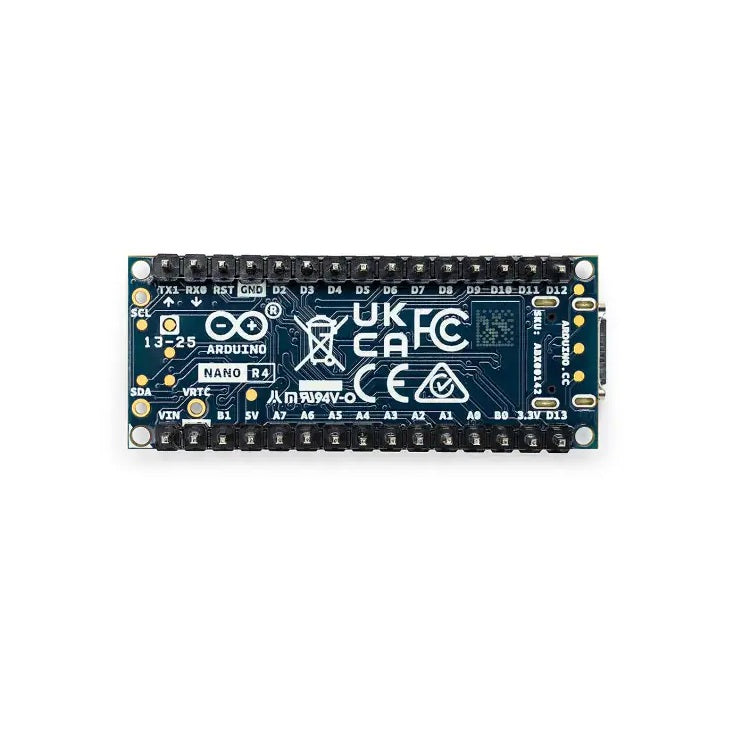

Arduino Nano R4 開發板 (已焊排針) | 48MHz Cortex-M4 升級版

Arduino Nano R4 開發板 (已焊排針) | 48MHz Cortex-M4 升級版

🔥 1 sold•✓ In stock
$723.00 TWD
$723.00 TWD
銷售 售罄
運費將在結帳時計算。

產品簡介

Arduino Nano R4 開發板 (已焊排針版 ABX00143) 是一款將經典 Nano 尺寸推向 32-bit 世代的革命性開發板。全面升級至 48MHz Renesas RA4M1 Arm® Cortex®-M4 微控制器，配備現代化的 USB-C® 接口及隨插即用的 Qwiic I2C 端子，專為高階物聯網 (IoT) 原型設計及 STEM 教育而設。深水埗 20 年老字號 新昌電腦有限公司 (Sun Cheong Computer Co. Ltd.) 門市備有現貨。

主要功能

  • Arm® Cortex®-M4 處理器： 48MHz 的 Renesas RA4M1 MCU 提供高速 32-bit 運算及浮點處理能力，輕鬆應付複雜的 IoT 應用。
  • 記憶體大幅擴充： 具備 256 kB Flash 及 32 kB SRAM，為大型程式庫、OTA 更新及進階演算法提供充裕空間。
  • 板載 Qwiic 接口： 支援免焊接即插即用，輕鬆串聯龐大的 Modulino 及第三方 I2C 感應器生態系統。
  • 原生 5V 兼容性： 維持經典的 5V 運作電壓，完美支援舊有擴展板及 5V 模組，升級無痛。
  • 現代化 USB-C® 介面： 淘汰舊款 USB 接口，升級至更堅固耐用的 USB-C，提供穩定的供電及高速程式燒錄。
  • 專業級內建功能： 整合 12-bit DAC、OPAMP、CAN Bus 支援及帶有備用電池接腳的 RTC 實時時鐘。

完整產品描述

32-bit 強大運算效能與龐大記憶體

Arduino Nano R4 搭載了 32-bit 的 Renesas RA4M1 微控制器，運算效能遠超以往的 8-bit 舊型號。這顆強大的 Arm® Cortex®-M4 處理器運行時脈達 48 MHz，並內建浮點運算單元 (FPU)，非常適合處理複雜的數位訊號處理及邊緣運算任務。它擁有高達 256 kB 的 Flash 記憶體及 32 kB 的 SRAM（容量分別是經典 Nano 的 8 倍及 16 倍），讓你無需再擔心程式碼過大或變數空間不足的問題。

內建 Qwiic 介面 完美支援 Modulino

這款開發板內建了標準的 Qwiic I2C 接口，徹底簡化了感應器的接駁流程。你不再需要使用辣雞焊接繁雜的線路或依賴麵包板，只需一條連接線，即可將任何兼容 Qwiic 的感應器、顯示屏或 Arduino Modulino 模組即插即用。這種免焊接的擴展架構大幅減少了硬件除錯的時間，讓創客 (Makers) 及工程師能將精力完全集中在軟件開發上。

5V 工作電壓與進階周邊功能

Nano R4 保持了經典的 5V 邏輯工作電壓，確保能與你現有的舊款 Nano 擴展板 (Shields) 及 5V 電子零件 100% 完美兼容，無需額外加裝電平轉換器。除了向下兼容，它更加入了多項專業級的硬件周邊，包括用於輸出真實模擬音訊的 12-bit 數位類比轉換器 (DAC)、內建運算放大器 (OPAMP)，以及適用於汽車及工業通訊的 CAN Bus 控制器。底板更設有實時時鐘 (RTC) 及專用的備用電池接腳 (VBATT)，即使主電源斷開也能保持準確時間。

新昌技術團隊實測建議

雖然 Arduino Nano R4 的主機板邏輯電壓為 5V，但請緊記其板載的 Qwiic I2C 接口是嚴格按照標準輸出 3.3V 的。我們深水埗門市的 DIY 技術專員強烈提醒，切勿將 5V 專用的感應器直接插入 Qwiic 接口，以免因電壓不匹配而燒毀零件；不過你無需擔心通訊問題，因為底板內部已設有電平轉換電路，能安全處理 3.3V Qwiic 總線與 5V 微控制器之間的數據傳輸。

技術規格
  • 微控制器： Renesas R7FA4M1AB3CFM#HA0 (32-bit Arm® Cortex®-M4)
  • 時脈頻率： 48 MHz
  • 記憶體： 256 kB Flash / 32 kB SRAM / 8 kB EEPROM
  • 工作電壓： 5V (底板邏輯) / 3.3V (Qwiic 接口)
  • 輸入電壓 (VIN)： 6V - 21V DC
  • 數位 I/O 接腳： 14 支 (其中 6 支支援 PWM 輸出)
  • 模擬輸入接腳： 8 支 (14-bit ADC)
  • 模擬輸出接腳： 1 支 (12-bit DAC)
  • 通訊介面： 1x UART, 2x I2C (1x 排針, 1x Qwiic), 1x SPI, 1x CAN
  • 產品尺寸： 18 mm x 45 mm

送貨方式

  • Local delivery within Hong Kong and in-store pickup.​
  • Free shipping for orders of HK$400 or above; HK$35 shipping fee for orders below HK$400.​
  • Shipped by SF Express, usually dispatched the same day for orders confirmed before 6:00 PM (Mon–Sat).​
  • Estimated delivery time: 1–3 business days after dispatch (Hong Kong).​
  • In-store pickup details (location and time) will be confirmed by email or phone message.​
  • Delivery times are estimates and may be affected by weather or unforeseen circumstances.​

常見問題

  • Arduino Nano R4 可以兼容我舊有的 Nano V3 擴展板和程式碼嗎？可以，Nano R4 保持了與經典 Nano 完全相同的尺寸及 5V 工作電壓，硬件上完美兼容現有擴展板；同時絕大部分標準的 Arduino 程式庫已經更新以支援全新的 32-bit 架構。
  • 底板上新增的 Qwiic 接口有甚麼實際用途？Qwiic 接口是一個標準化的 4-pin I2C 連接埠，讓你可以免焊接、免插麵包板，直接以串聯方式接駁各種兼容的感應器、顯示屏及 Modulino 模組。
  • 我可以使用 12V 電池為 Nano R4 供電嗎？可以，你可以將 12V 電池安全地接駁到 VIN 接腳，因為底板內建的降壓轉換器 (Buck Converter) 支援 6V 至 21V 的寬電壓輸入。
  • 當底板斷電時，如何維持實時時鐘 (RTC) 繼續運作？要讓 RTC 在主電源關閉時繼續計時，你必須將一顆 1.6V 至 3.6V 的鈕扣電池接駁到底板背面的專用 VBATT 接腳上。

適用對象/場景

  • 帶領學生從 8-bit AVR 基礎過渡至現代 32-bit Arm Cortex 架構的 STEM 課程導師。
  • 利用免焊接 Qwiic 生態系統，快速構建多感應器邊緣運算節點的物聯網 (IoT) 創客。
  • 需要開發汽車或工業自動化 CAN Bus 通訊網絡原型的電子工程系學生。
