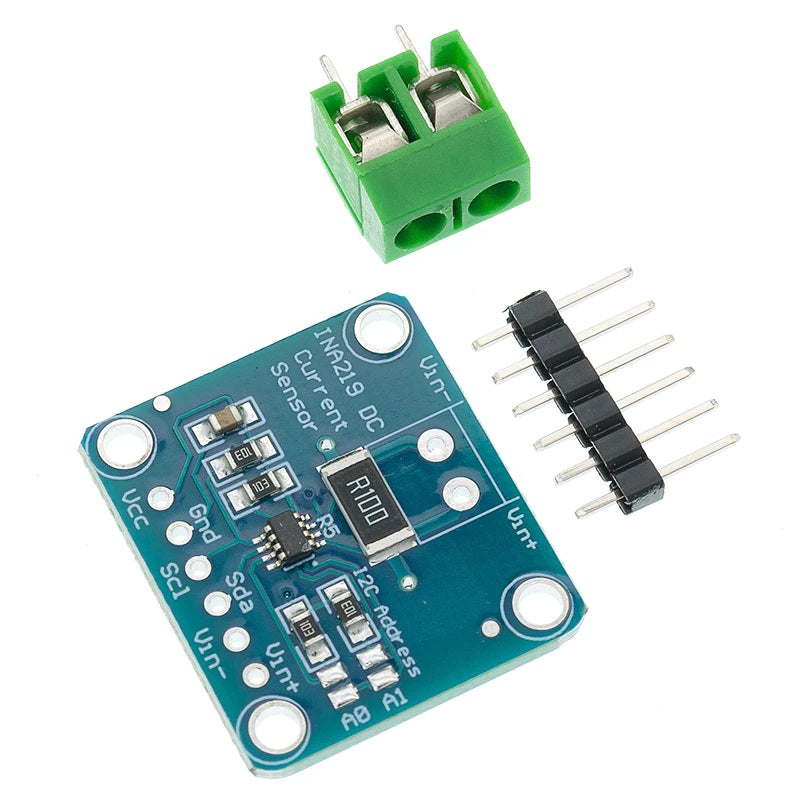

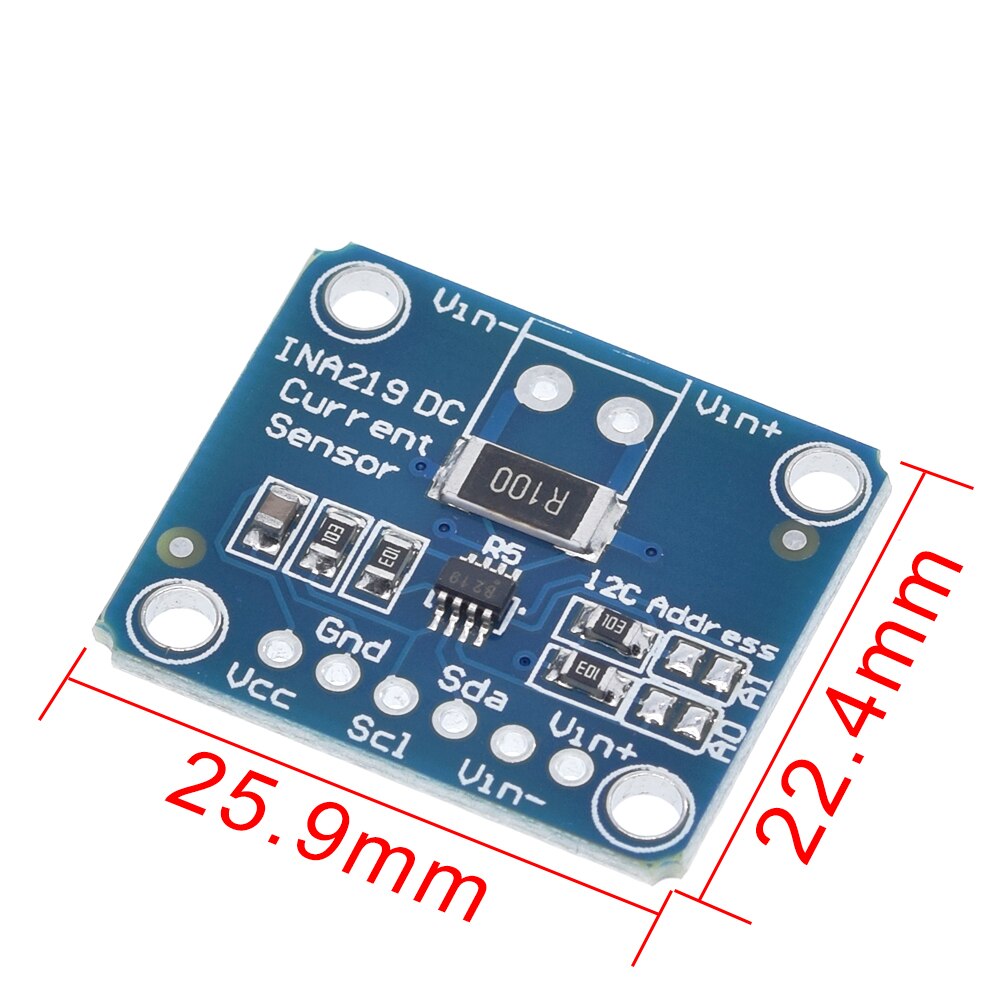

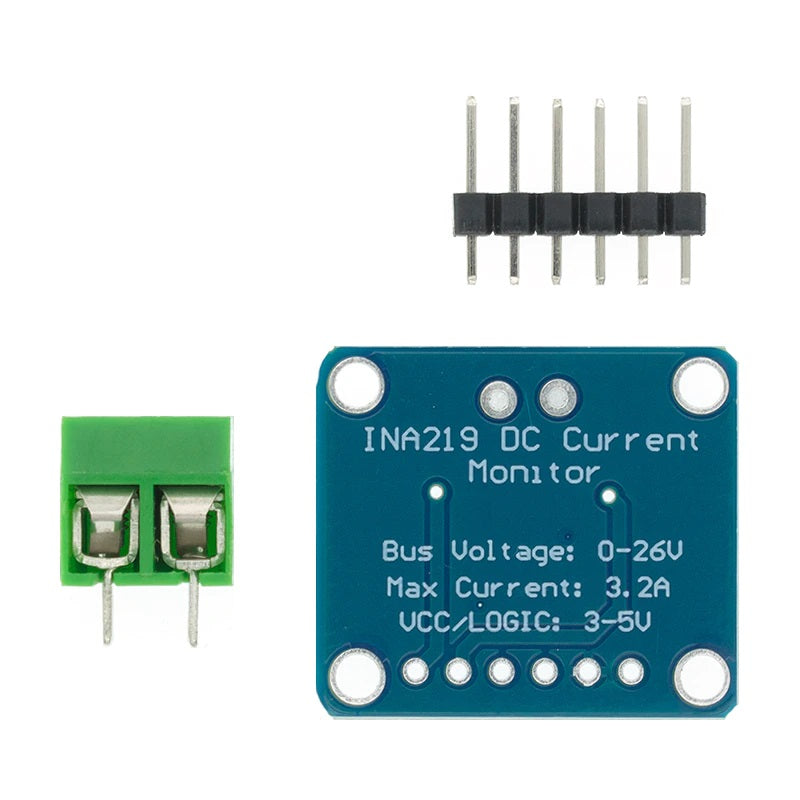

數字電流傳感器INA219

INA219 I2C 接口零漂移 雙向電流 電源監控傳感器模組傳感器

CJMCU-219 模組是一款具有 I2C 介面的零漂移、雙向電流／電源監控積體電路 (IC)，進一步壯大了 TI 節能電子產品陣營。INA219 具備業界最高的精確度以及最小型的尺寸，不僅能監控分流電阻器上的壓降，感測分流供電電壓，同時還可計算電源。可為伺服器、筆記型電腦、電源、電池管理以及車載與電信設備的數位電流感測提供小型、低成本解決方案。

INA219 在 -40C 至 +85C 的溫度範圍內可實現 1% 的最大誤差精度，最大偏移為 100 uV。該產品的高精度結合 12 位解析度的優勢，可説明客戶盡可能的減小分流電阻器上的壓降，從而可最大限度地降低功率損失與功耗，並節省板級空間。該器件可感測的匯流排電壓範圍為 0 V 至 +26 V。

INA219 的其它重要特性包括：

可程式設計校準寄存器能直接以安培為單位讀取電流，並以瓦特為單位讀取電源。

可對多達 128 個採樣求平均值，以在雜訊環境下實現過濾。

I2C 介面具有超時設置，不僅可避免匯流排鎖死，而且還可提供高速模式，滿足高達 3.4 MHz 的通信要求。

INA219 的所有特性均支援軟體可程式設計。

採用單電源供電，其工作電壓介於 +3.0 至 +5.5V 之間。

INA219 規格:

- 工作電壓: 3 ~ 5.5 VDC

- 感測電壓 0 ~ 26V

- 可感測電流/電壓/功率

- 內建可程式調整放大倍率,可直接讀出電流值(安培), 也可以直接讀出功率(Watt)

- I2C 位址 16組可調. 速度: Fast mode: 400Khz, High-Speed mode: 2.56Mhz

- ADC 解析度/轉換速度: 12bit/532uS, 11bit/276uS,10bit/148uS,9bit/84uS

- Quiescent 電流: 0.7mA(typ.) / 1mA (max.)
