網路線測試器 分離式網路線測試器 RJ11 RJ45 網路線測試儀 網路測試器 網路線測試機

產品介紹：

全新測線儀、測網路、電話多用、電腦網路電纜測試儀

多功能電纜測試儀，採用自動掃描方式，快速測試，流線型外形，符合人體工程學設計。線條流暢簡潔、防摔、防光設計，更符合現場施工。

技術指標

測試種類：RJ11、RJ45

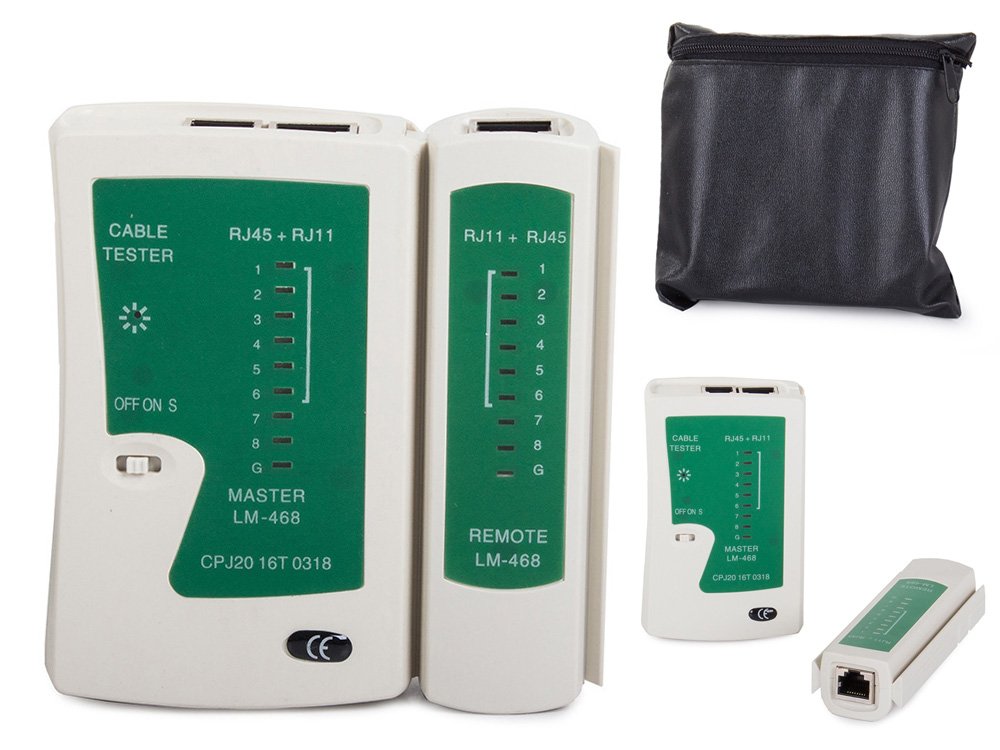

套裝包括：測試器1組，皮套一個，說明書一份 （電池需自備）

一、功能：

1.對雙絞線 ，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。

2.開關ON為正常測試速度,“S”為慢速測試速度

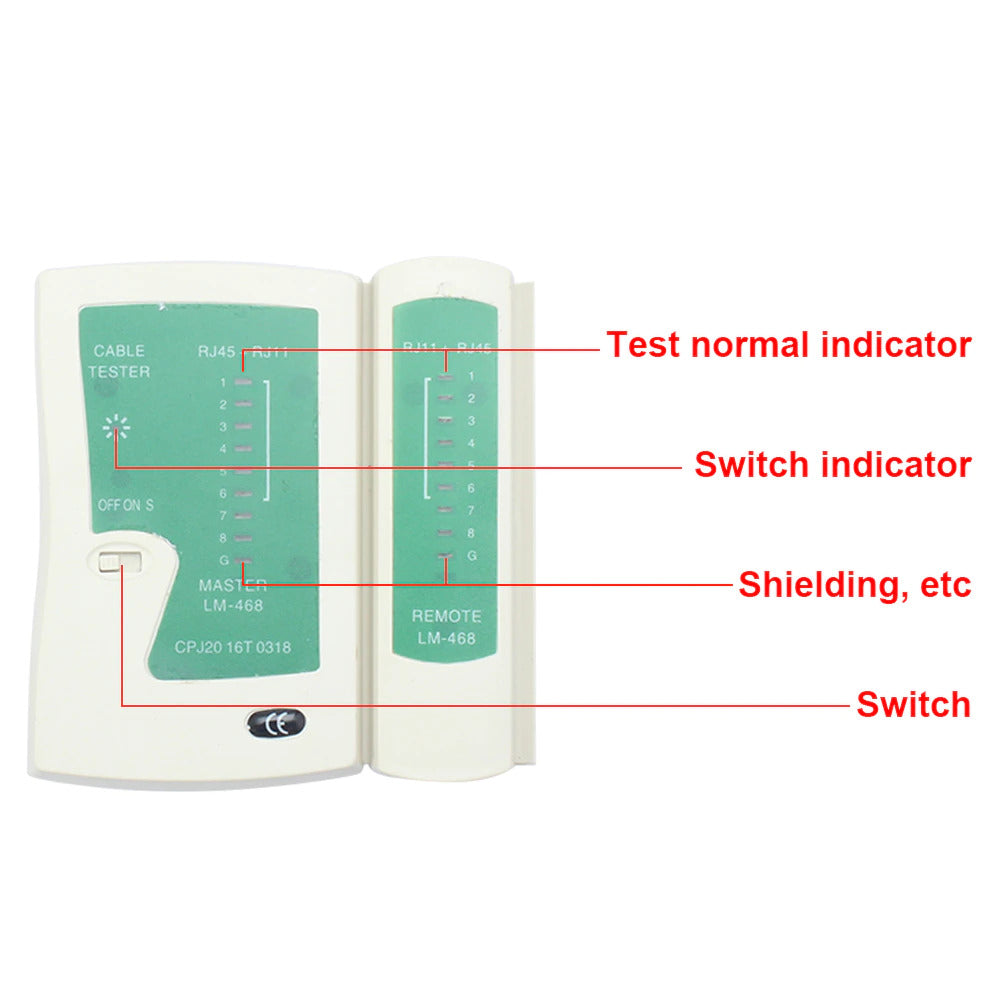

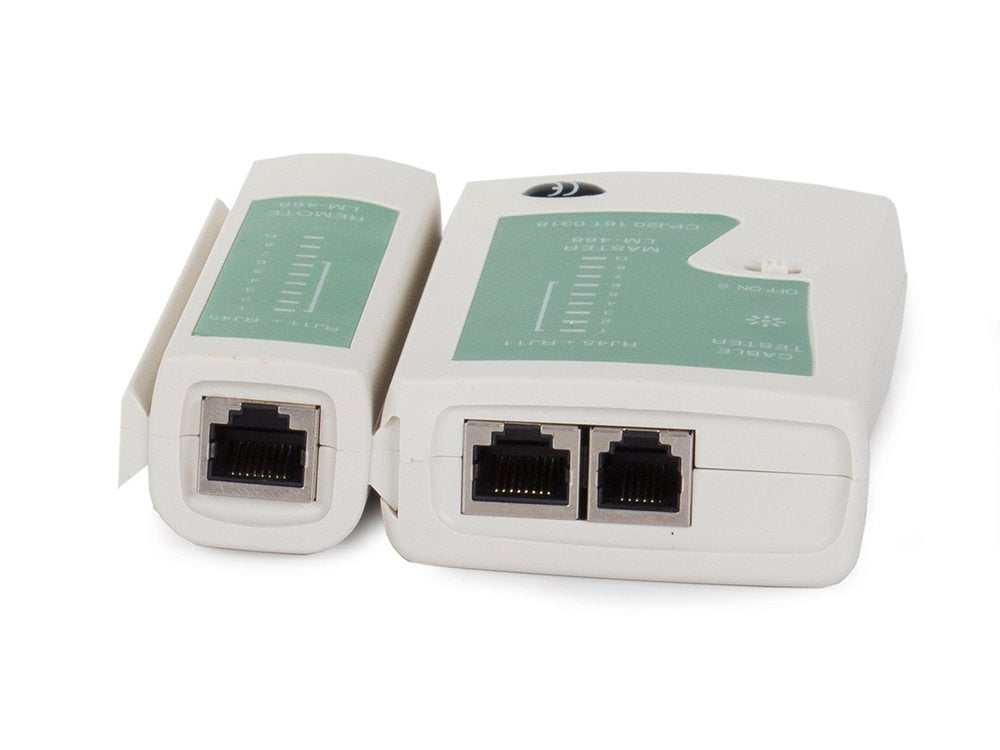

二、雙絞線測試：打開電源，將網線插頭分別插入主測試器和遠端測試器，主機指示燈從1至G逐個順序閃亮，下圖例：

主測試器： 1-2-3-4-5-6-7-8-G

遠端測試器： 1-2-3-4-5-6-7-8-G（RJ45）

1-2-3-4-5-6------（RJ12）

1-2-3-4----------（RJ11）

若接線不正常，按下述情況顯示：

1.當有一根網線如3號線斷路，則主測試儀和遠端測試端3號燈飾都不亮。

2.當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。

3.當兩頭網線亂序，例2，4線亂序，則顯示如下：

主測試器不變： 1-2-3-4-5-6-7-8-G

遠端測試端為： 1-4-3-2-5-6-7-8-G

4.當網線有2根短路時，則主測試器顯示不亮，而遠端測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）

短路時則所有短路的幾條線號的燈都不亮。

三、若測配線架和牆座模組，則需二根匹配跳線（如110P4-RJ45）引到測試儀上。
