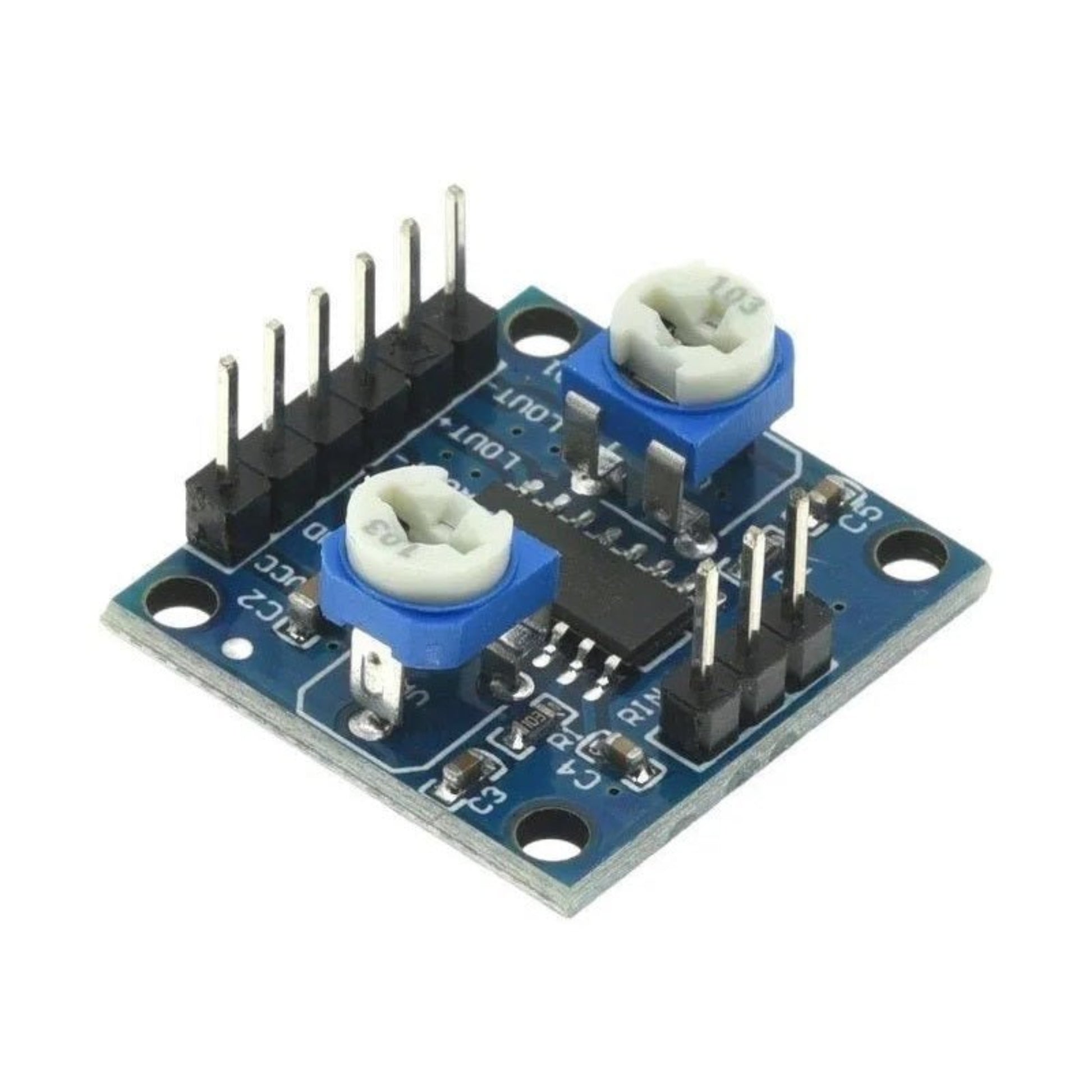

• PAM8406 stereo noiseless power amplifier module with volume potentiometer, compact design for electronic devices.

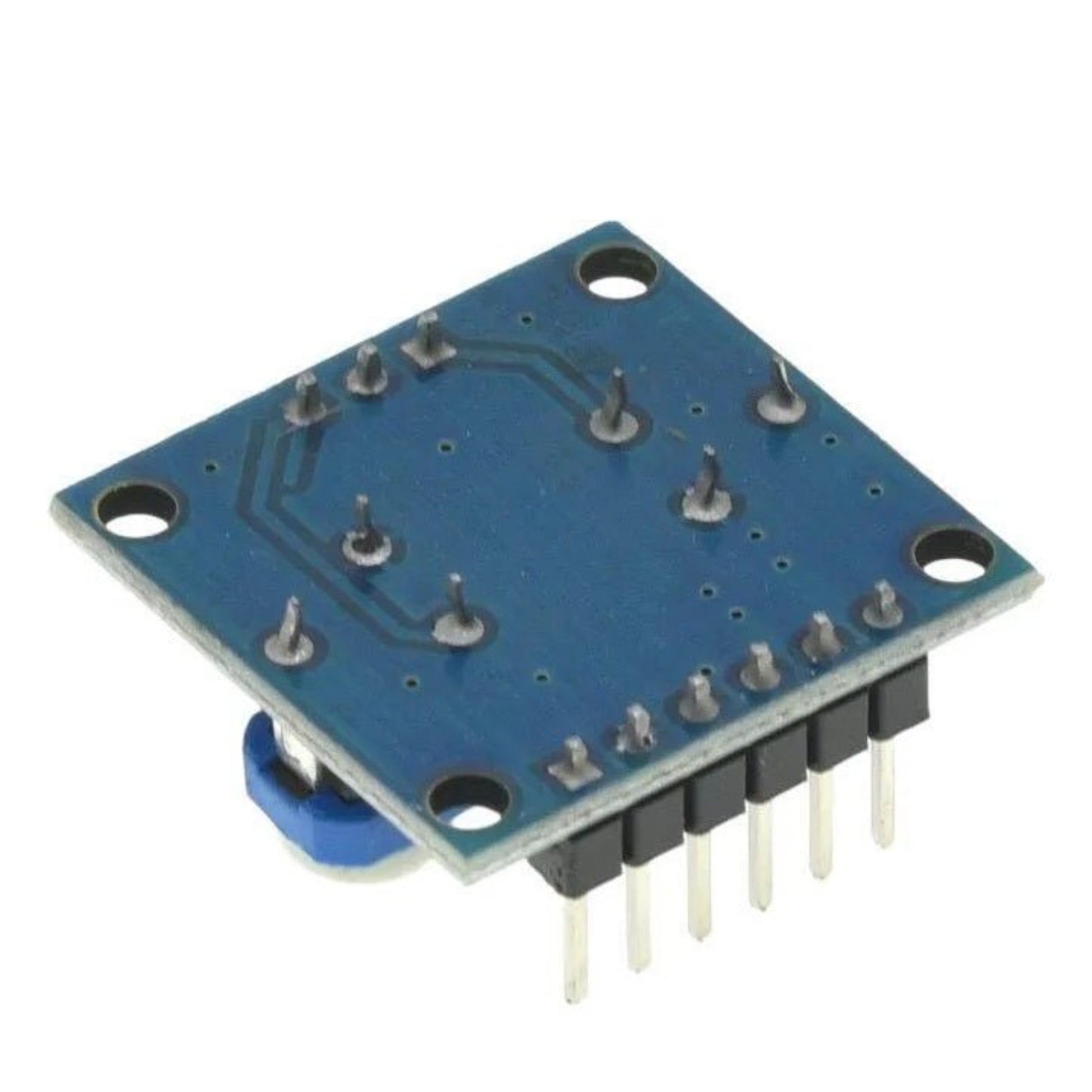

  • PAM8406 stereo noiseless power amplifier module with compact design for audio devices.
1 2

PAM8406 雙聲道迷你功放板 (5W+5W) | Class D 立體聲音頻放大底板

PAM8406 雙聲道迷你功放板 (5W+5W) | Class D 立體聲音頻放大底板

🔥 1 sold•✓ In stock
$62.00 TWD
$62.00 TWD
銷售 售罄
運費將在結帳時計算。

產品簡介

想為你的 DIY 音響企劃升級乾淨純粹的音質？這款超微型 PAM8406 數字功放板體積僅有 23x24mm，只需 5V USB 供電即可穩定輸出 5W+5W 雙聲道立體聲。具備極佳的底噪抑制技術，適合用作自製藍牙喇叭、STEM 創科教材及各類輕量化電子維修。新昌電腦為你嚴選高品質機器焊接底板，確保穩定耐用。

主要功能

  • 超微細體積： 僅 23mm x 24mm，極省空間，輕鬆藏於各類微型電子設備或自製機殼內。
  • 零底噪技術： 優秀的訊號處理能力，徹底消除待機時的惱人電流聲與雜音。
  • 高效能雙聲道： 僅需 5V 供電即可提供 5W + 5W 的推力，完美驅動標準 4Ω/8Ω 喇叭。
  • 獨立音量控制： 板載兩組微調電位器 (Potentiometer)，可獨立精準調校左右聲道音量。
  • 機器精密焊接： 雙面高密度電路板設計，杜絕聲道串擾，確保長時間穩定運作不發熱。
  • USB 直接供電： 免除複雜電源佈線，直接對應 2.5V-5V 的 USB 或電池供電系統。

完整產品描述

為電子創客而設的無噪放大方案

在設計微型電子產品或 3D 打印機殼的 DIY 音響時，最怕遇到體積龐大且底噪嚴重的擴音模組。作為深水埗扎根逾 20 年的電子零件專家，我們深知電子發燒友對「乾淨音質」與「微型體積」的追求。這款 PAM8406 Class D 迷你功放板 完美解決了上述痛點，為你帶來零干擾的立體聲體驗。



極致底噪抑制，還原純淨音質

組裝喇叭最忌諱惱人的「嘶嘶」電流聲。這塊音頻放大底板內建卓越的噪音抑制電路。在沒有音頻信號輸入的待機狀態下，即使將耳朵貼近喇叭，也聽不到任何雜音。獨特的 D 類 (Class D) 數字放大器設計免除了傳統 LC 濾波器的需要，讓音質更具爆發力且層次分明。



雙面排線設計，效能與散熱兼備

底板採用高質量的雙面布線及全機器焊接工藝，不但解決了手工焊接容易出現的短路與虛焊問題，更能有效平衡地電位並減少左右聲道的串擾 (Crosstalk)。體積雖小，但放大效率極高，能夠輕鬆推動 4Ω 及 8Ω 的小喇叭。



靈活供電，即插即用

這款功放板的額定工作電壓為 2.5V 至 5V，這意味著你可以直接利用電腦的 USB 接口、普通的流動充電池 (Power Bank) 或 18650 鋰電池進行供電，無需額外配置火牛，非常適合便攜式設備的開發。



⚠️ 技術支援部強烈提醒：

  • 切勿共地： 左右聲道輸出的「負極」絕對不能連接在一起，否則會導致 IC 晶片即時燒毀。
  • 先接負載： 請務必先接駁好喇叭，最後才接通電源。

技術規格

  • 核心晶片：PAM8406
  • 放大器類別：Class D（D類數字功放）
  • 工作電壓：直流 2.5V – 5V
  • 極限電壓：不可超過 5.5V
  • 輸出功率：5W + 5W（雙聲道立體聲）
  • 支援喇叭阻抗：4Ω 或 8Ω
  • 底板尺寸：23mm x 24mm
  • 音量調校：內建左右聲道獨立電位器
  • 濾波設計：無濾波設計（無須 LC 濾波器）

送貨方式

  • 提供香港本地送貨及門市自取服務。
  • 訂單滿HK$400 可享 免運費；未滿 HK$400將收取 HK$35 運費。
  • 所有訂單由 順豐速運（SF Express） 派送，於星期一至六 下午 6:00 前確認的訂單，一般可即日寄出。
  • 香港地區預計送貨時間為 發貨後 1–3 個工作天。
  • 門市自取之詳細安排（取貨地點及時間）將透過 電郵或電話訊息 另行通知。



常見問題

問：我可以用 9V 電池或 12V 火牛為這塊底板供電嗎？
答：絕對不可以。PAM8406 晶片的極限耐壓為 5.5V，輸入過高電壓會導致底板即時燒毀。強烈建議使用標準的 5V USB 供電或單節 3.7V 鋰電池。

問：為何說明書強調要「先接喇叭，後通電」？
答：因為 Class D 功放屬於高頻開關設計。如果未接載任何負載 (喇叭) 就通電，開機瞬間的脈衝電壓無法釋放，極易擊穿損壞 IC 晶片。

問：我可以把左右聲道的負極線搭在一起，當作單聲道喇叭用嗎？
答：不可以。這款晶片的左右聲道輸出是互相獨立的，把負極短接會構成內部短路並燒毀底板。如需單聲道，請只連接其中一組輸出。

適用對象/場景

  • DIY 電子玩家： 自組手提藍牙喇叭、升級桌面電腦音響系統。
  • STEM 教育及學生： 製作需要發聲回饋的創科編程項目 (如配搭 Raspberry Pi/Arduino)。
  • 企業/工程採購： 用於各類商用電子設備的音頻模組維修及替換。
  • 街機改裝愛好者： 提升復古遊戲機或自製街機的音效表現。
