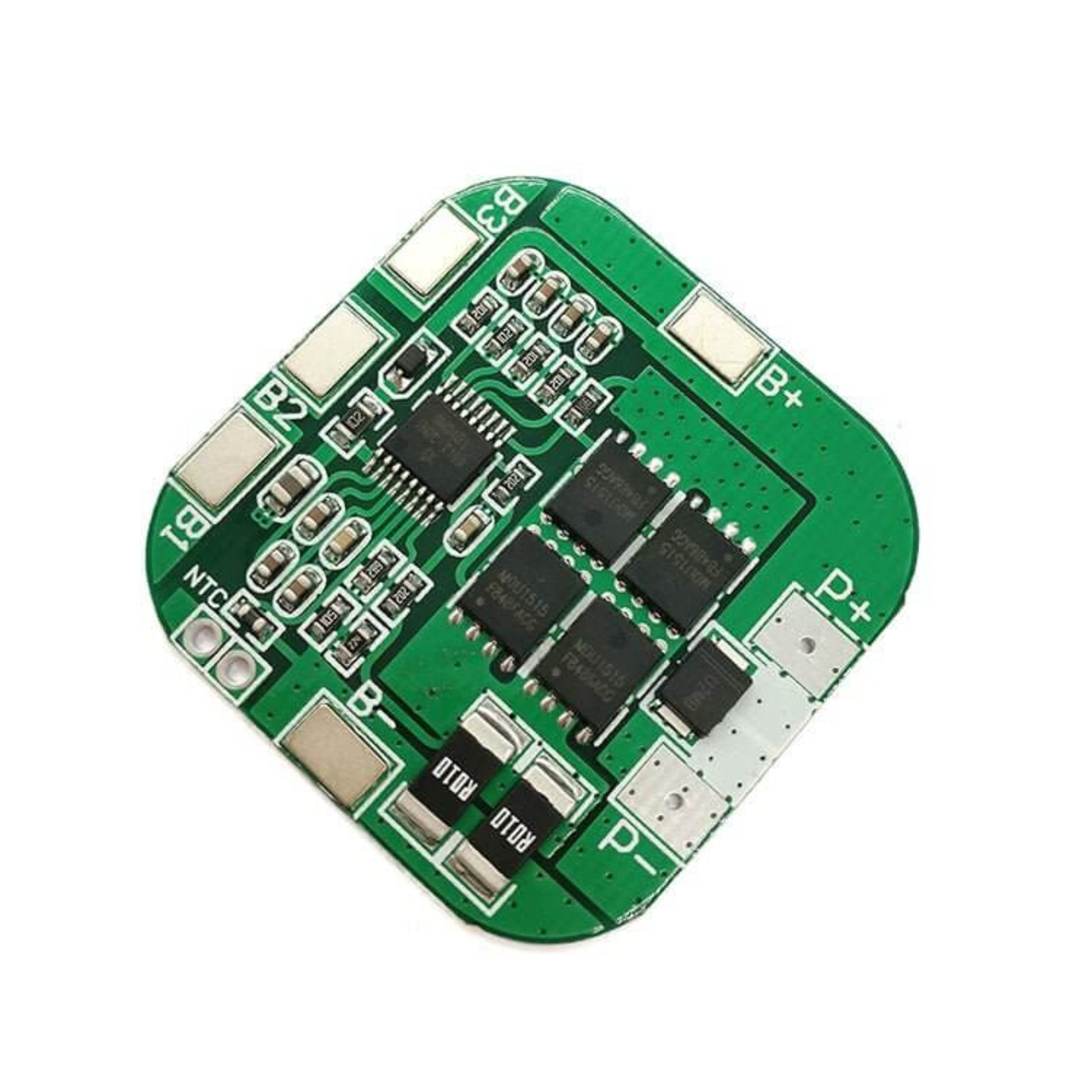

4串 16.8V 18650 鋰電池保護板 | 20A 高電流 BMS 均衡模組

專業級電池防護，讓您的 DIY 項目既安全又持久。
不要讓劣質保護板毀掉您昂貴的鋰電池。這款 4串 (4S) 20A 鋰電池保護模組是自製電池組的「大腦」，專門為 18650 電池設計。無論您是想修復手提吸塵機、DIY 電動工具，還是製作戶外照明備用電源，這塊保護板都能提供工業級的安全屏障，防止過充、過放及短路，確保每一次供電都穩定安全。

• 精準過充保護： 當任何一節電池電壓達到 4.35V 時自動切斷充電，防止電池過熱自燃 。
• 深度過放防護： 電壓降至 2.3V 即自動停止放電，保護電池化學活性，拒絕「死電池」 。
• 20A 瞬時大電流： 輕鬆應對按摩器或小型電動工具啟動時的高電流需求 。
• 極低自耗電： 靜態電流低於 30uA，長期存放電池亦不易流失電量 。
• 短路自動恢復： 具備短路保護功能，移除負載或重新充電即可恢復輸出 。
• 方型纖薄設計： 36mm 的小巧體積，方便放入狹窄的電池盒或手柄空間 。

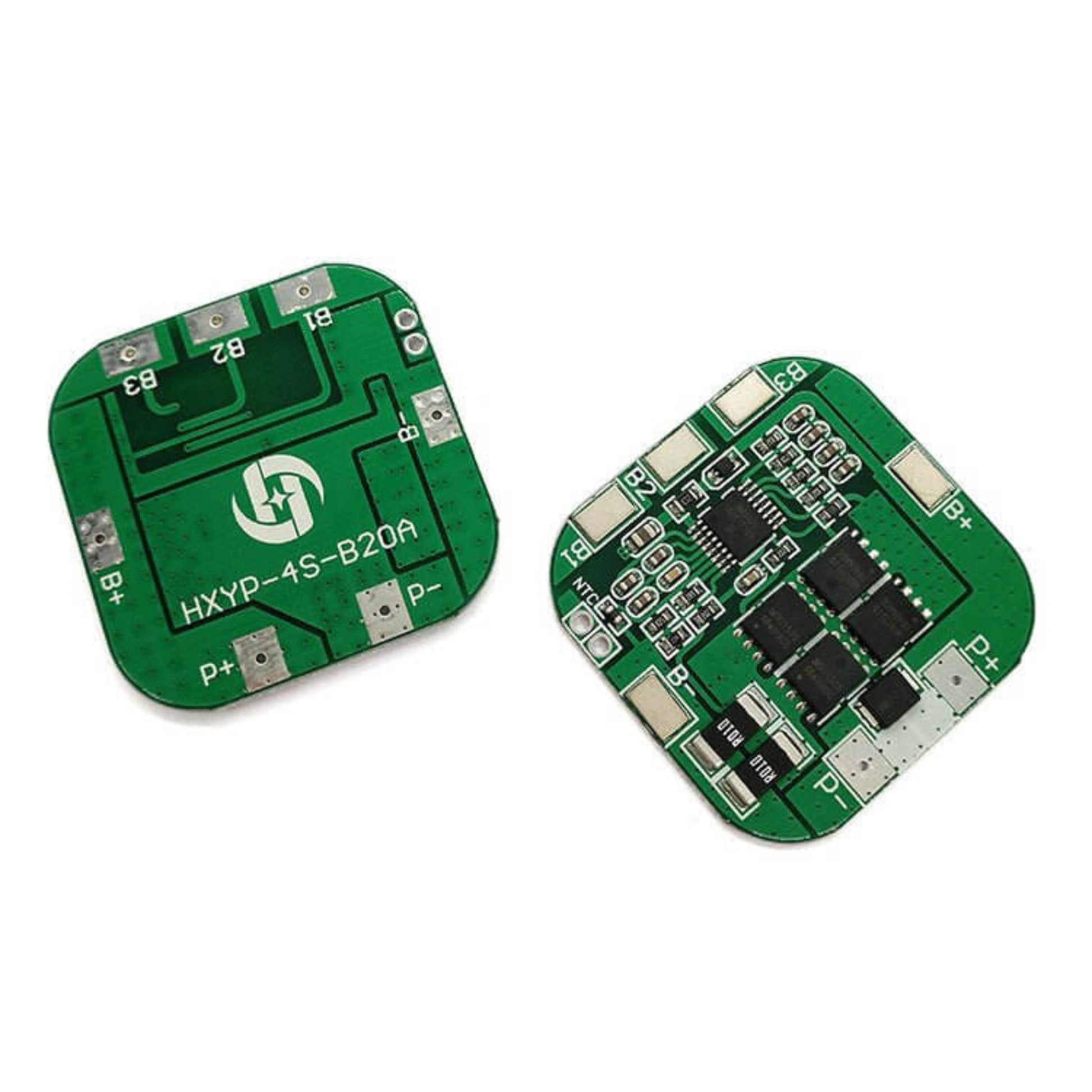

• 產品型號: HX-4S-D20 / HXYP-4S-B20A
• 適用電池: 3.7V 鋰離子電池 (18650 / 聚合物鋰電)
• 串聯數量: 4串 (4S)
• 充電電壓: 16.8V - 17V
• 最大持續工作電流: 10A
• 瞬時電流上限: 20A (峰值)
• 過充保護範圍: 4.25V - 4.35V ± 0.05V
• 過放保護範圍: 2.3V - 3.0V ± 0.05V
• 靜態電流: 小於 30uA
• 使用壽命: 超過 50,000 小時
• 內阻: 小於 100mΩ

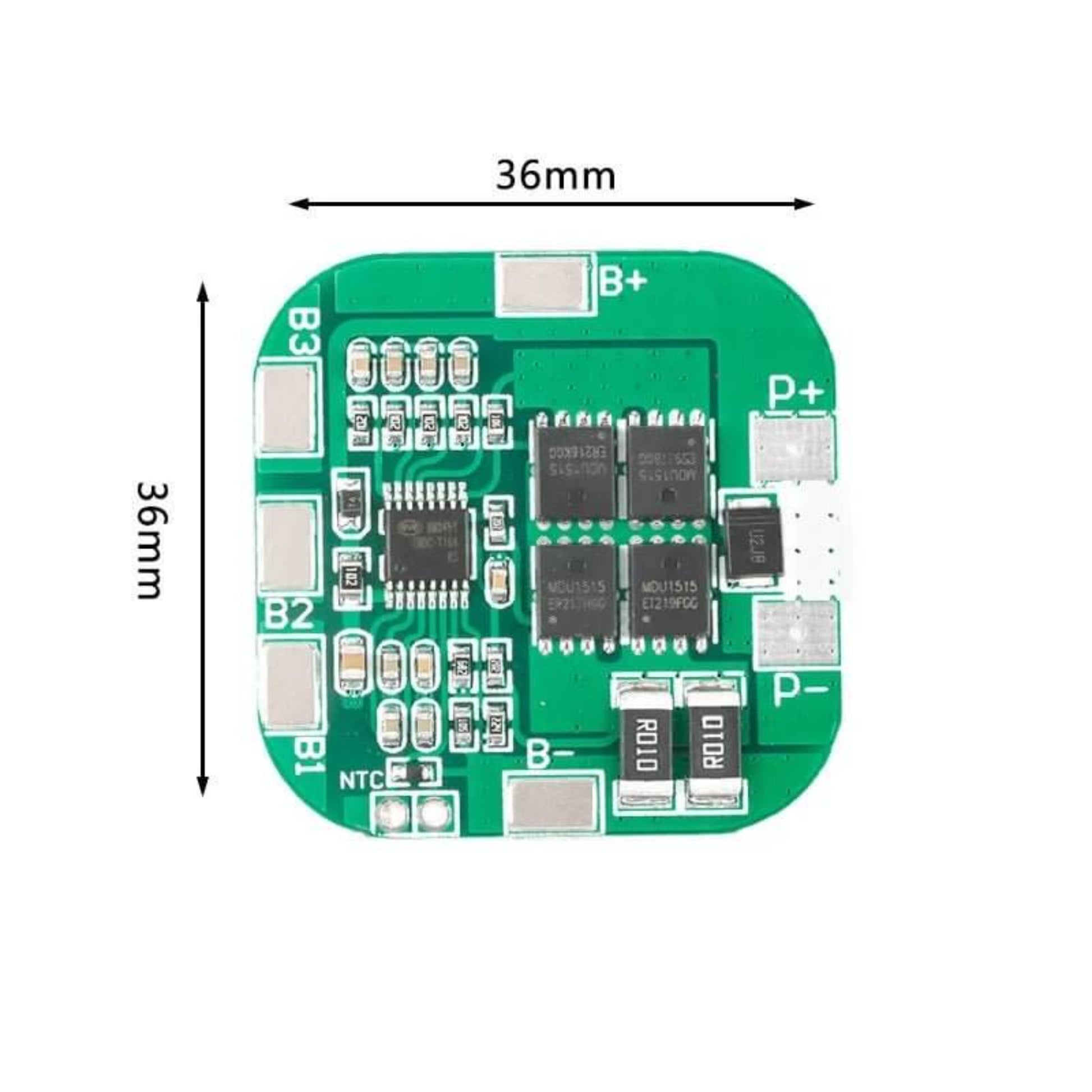

• 板身尺寸: 36mm x 36mm x 3.6mm

問：點解接好線之後無輸出電壓？
答：這是保護板的自動啟動保護。接好線後，需要接上 16.8V 充電器充電幾秒鐘，以「激活」電路，之後就會恢復正常輸出 。

問：可唔可以將新舊 18650 電池混在一起用？
答：絕對不可以。請確保四節電池的容量、內阻和電壓一致。只要有一節电池質素差，成組電池的效能都會被拖低 。

問：接線有咩順序要求？

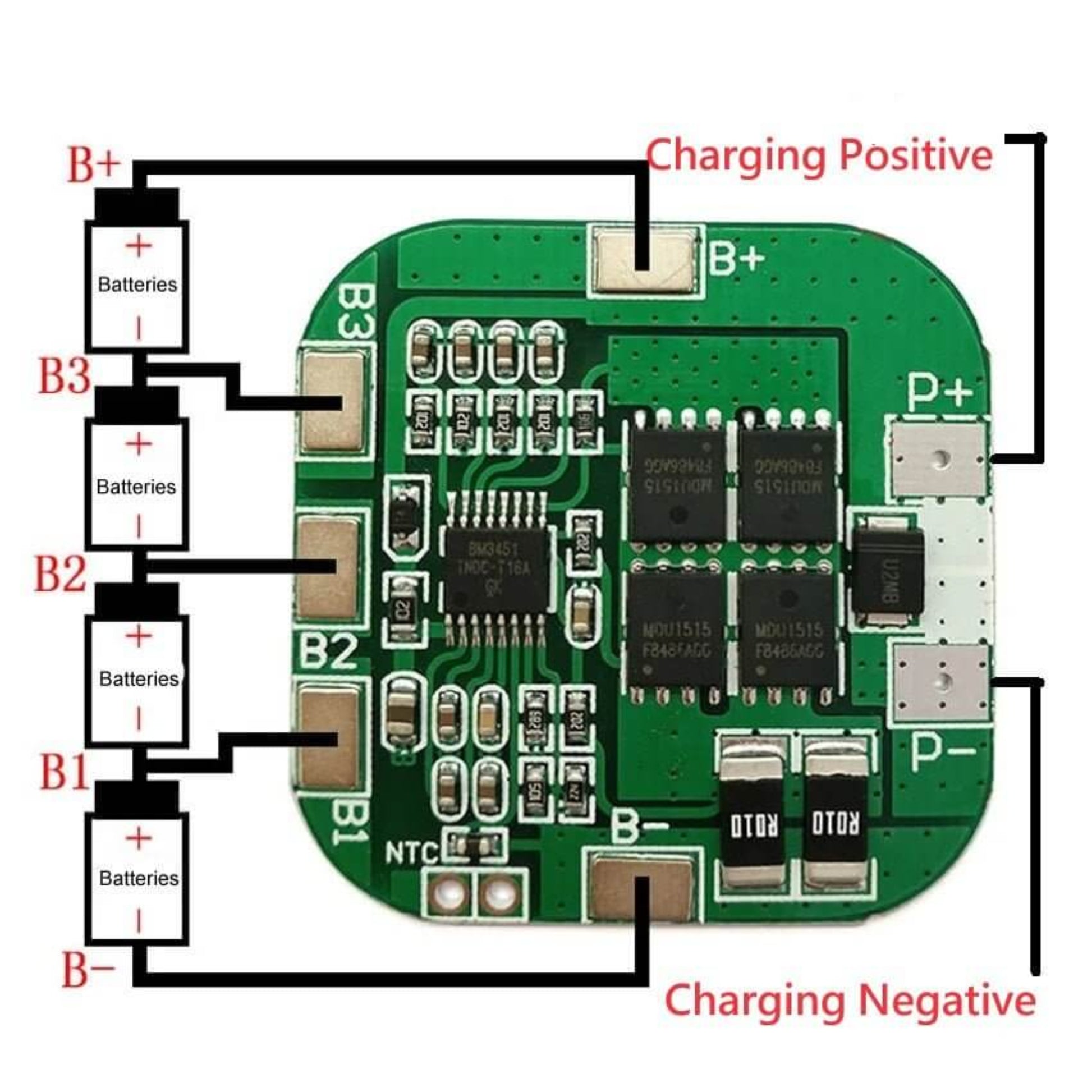

答：請嚴格按照電路圖接線：B- -> B1 -> B2 -> B3 -> B+。切勿將正負極反接或短路，否則會燒毀板上的組件 。

本產品廣泛應用於：低功率變頻器、按摩器電池組、LED 燈備用電源、電子 DIY 實驗、太陽能路燈、監控監控備用電源。請注意： 不適用於磷酸鐵鋰電池、775 以上的大功率馬達（4A 以上）、或電動單車電池組 。
